МИНИСТЕРСТВО ЭНЕРГЕТИКИ И ЭЛЕКТРИФИКАЦИИ СССР

ГЛАВНОЕ ТЕХНИЧЕСКОЕ УПРАВЛЕНИЕ ПО ЭКСПЛУАТАЦИИ ЭНЕРГОСИСТЕМ



ТИПОВАЯ
ЭНЕРГЕТИЧЕСКАЯ ХАРАКТЕРИСТИКА
ТУРБОАГРЕГАТА К-50-90-2
(ВК-50-2) ЛМЗ

РД 34-30-708

УТВЕРЖДАЮ:

Главный инженер

Главтехуправления

В. ГОРИН

6 июля 1977 г.

СОЮЗТЕХЭНЕРГО

МОСКВА 1978





Настоящая Типовая энергетическая характеристика разработана Южтехэнерго (инженеры П.С. Архипов, Е.И. Михайловцев, С.М. МАКАРОВ, техник Р.Е. Маслова)

ТИПОВАЯ ЭНЕРГЕТИЧЕСКАЯ ХАРАКТЕРИСТИКА ТУРБОАГРЕГАТА

СВОДКА НОРМ ТЕХНИКО-ЭКОНОМИЧЕСКИХ ПОКАЗАТЕЛЕЙ

Тип К-50-90-2 (БК-50-2) ЛМЗ

Наименование норм

Типовой график

По расходу пара

По расходу тепла

Единица измерения

До излома

После излома

Единица измерения

До излома

После излома

1. Характеристика при постоянном давлении (вакууме) в конденсаторе

Т-2













1. Часовой расход холостого хода (условный)



т/ч

10,28

-

Гкал/ч

11,55

-

2. Дополнительный удельный расход (прирост)



т/(МВт · ч)

3,709

4,088

Гкал/(МВт · ч)

2,077

2,226

3. Излом характеристики



т/ч

138,44

Гкал/ч

83,33



МВт

34,55

МВт

34,55

4. Условия характеристики:











а) Давление свежего пара и по ступеням

Т-4а, Т-4б

кгс/см2

90

кгс/см2

90

б) Температура свежего пара



°С

500

°с

500

в) Давление отработавшего пара



кгс/см2

0,04

кгс/см2

0.04

г) Температура питательной воды и основного конденсата

Т-5а, Т-5б









д) Расход питательной воды





Gп.в = D0



Gп.в = D0

II. Характеристика при постоянном расходе и температуре охлаждающей воды (для конденсатора 50-КЦС-3 ЛМЗ, W = 8000 м3/ч,  = 10 °С и параметрах п. 1.4, а, б, г, д)

Т-1









1. Часовой расход холостого хода (условный)



т/ч

4,86

-

Гкал/ч

8,44

-

2. Дополнительный удельный расход (прирост)



т/(МВт · ч)

3,826

4,208

Гкал/(МВт · ч)

2,145

2,289

3. Излом характеристики



т/ч

138,44

Гкал/ч

83,33



МВт

34,32

МВт

34,92

III. Поправки к удельному расходу тепла на отклонение параметров от номинальных значений

Т-8а













а) На 10 кгс/см2 свежего пара

Увеличение



%

±0,105

Уменьшение

б) На 10 °С свежего пара

Увеличение



%

-0,42

Уменьшение



%

+0,33

в) на изменение давления в конденсаторе

%



График Т-8а, п.к



Даты:

ТИПОВАЯ ЭНЕРГЕТИЧЕСКАЯ ХАРАКТЕРИСТИКА ТУРБОАГРЕГАТА

Тип К-50-90-2 (ВК-50-2) ЛМЗ

изготовления...

установки...

характеристики

Основные заводские данные турбоагрегата

 МВт

 МВт

 т/ч

 т/ч

Р0 кгс/см2

t0 °С

 °C

W м3

Поверхность конденсатора F, м2

50

55

192

-

90

500

10

8000

3000

Сравнение результатов испытаний с гарантийными данными (при номинальных значениях Р0, t0, , W, F)

Показатель

Нагрузка, МВт

50

40

30

Расход свежего пара D0, т/ч

по гарантиям

191,0

152,0

112,0

по испытаниям

201,92

159,84

119,64

Температура питательной воды tп.в, °С

по гарантиям

215

202

188

по испытаниям

219

210

195

Удельный, расход пара d, кг/(кВт · ч)

по гарантиям

3,82

3,80

3,73

по испытаниям

4,04

4,00

3,99

Удельный расход тепла брутто на выработку электроэнергии qт, ккал/(кВт · ч)

по гарантиям

2280

2295

2335

по испытаниям

2357

2374

2426

Отклонение удельного расхода тепла от гарантийного aqт, %

+3,4

+3,4

+3,9

Среднее +3,57



Даты:

ТИПОВАЯ ЭНЕРГЕТИЧЕСКАЯ ХАРАКТЕРИСТИКА НЕТТО ТУРБОАГРЕГАТА

Тип К-50-90-2 (ВК-50-2) ЛМЗ

изготовления...

установки...

характеристики

УСЛОВИЯ ХАРАКТЕРИСТИКИ:

1. Параметры и тепловая схема - график Т-2

2. Напор циркуляционных насосов 10 м вод. ст.

Мощность на выводах генератора, МВт

25

30

34,55

42

48

55

Мощность, затрачиваемая на собственные нужды турбоагрегата, МВт

0,432

0,438

0,445

0,452

0,457

0,459

В том числе на циркуляционные насосы, МВт

Расход тепла турбоагрегатом брутто, Гкал/ч

63,48

73,86

83,33

99,89

113,25

128,83

Мощность нетто турбоагрегата, МВт

24,568

29,562

34,105

41,548

47,543

54,541

Расход тепла на собственные нужды, Гкал/ч

Расход тепла на выработку электроэнергии, включая расход тепла на собственные нужды, Гкал/ч

63,61

73,99

83,46

100,02

113,38

128,96

Уравнение расхода тепла по мощности нетто

 = 12,49 + 2,081  + 0,145( - 34,10)

Поправки (%) к полному и удельному расходам тепла нетто на изменение напора циркуляционных насосов

Напор насосов, м вод. ст.

Мощность нетто, МВт

25

30

34,10

40

45

50

55

5

-0,51

-0,44

-0,39

-0,36

-0,32

-0,29

-0,27

10

0

0

0

0

0

0

0

15

+0,51

+0,44

+0,39

+0,36

+0,32

+0,29

+0,27

20

+1,03

+0,88

+0,78

+0,72

+0,65

+0,59

+0,54

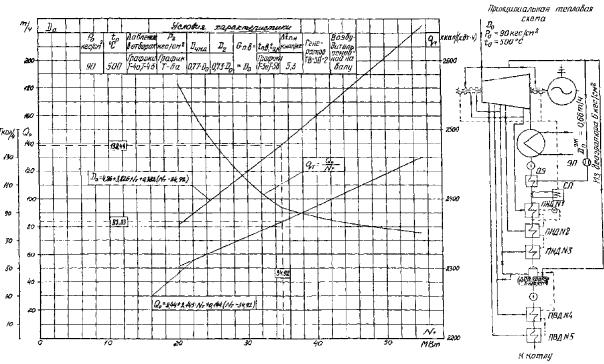

Т-1

ТИПОВАЯ ЭНЕРГЕТИЧЕСКАЯ ХАРАКТЕРИСТИКА ТУРБОАГРЕГАТА

РАСХОД ПАРА И ТЕПЛА ПРИ W = 8000 м3/ч и  = 10 °С

Тип К-50-90-2 (ВК-50-2) ЛМЗ

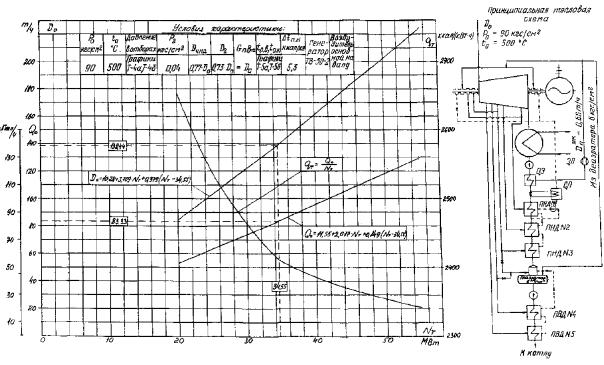

Т-2

ТИПОВАЯ ЭНЕРГЕТИЧЕСКАЯ ХАРАКТЕРИСТИКА ТУРБОАГРЕГАТА

РАСХОД ПАРА И ТЕПЛА ПРИ Р2 = 0,04 кгс/см2

Тип К-50-90-2 (ВК-50-2) ЛМЗ

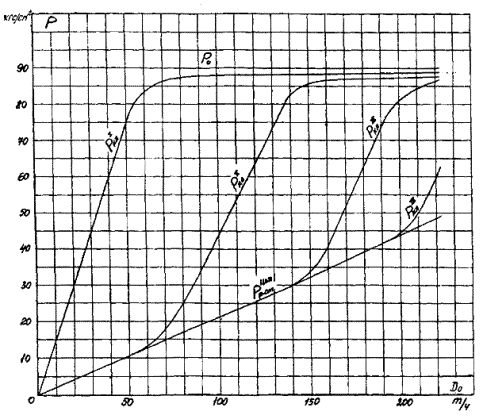

т-3

ТИПОВАЯ ЭНЕРГЕТИЧЕСКАЯ ХАРАКТЕРИСТИКА ТУРБОАГРЕГАТА

ДИАГРАММА ПАРОРАСПРЕДЕЛЕНИЯ ЦВД

Тип К-50-90-2 (ВК-50-2) ЛМЗ

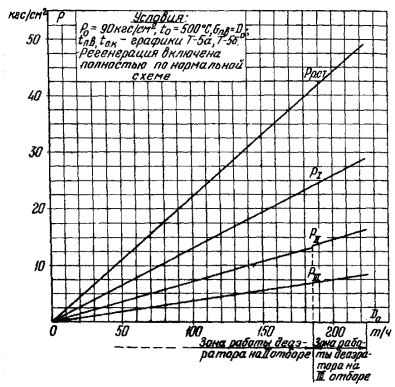

Т-4а

ТИПОВАЯ ЭНЕРГЕТИЧЕСКАЯ ХАРАКТЕРИСТИКА ТУРБОАГРЕГАТА

ДАВЛЕНИЕ В ОТБОРАХ

Тип К-50-90-2 (ВК-50-2) ЛМЗ

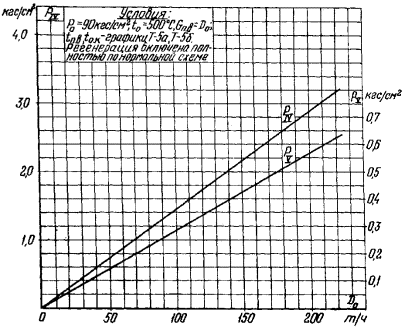

Т-4б

ТИПОВАЯ ЭНЕРГЕТИЧЕСКАЯ ХАРАКТЕРИСТИКА ТУРБОАГРЕГАТА

ДАВЛЕНИЕ В ОТБОРАХ

Тип К-50-90-2 (ВК-50-2) ЛМЗ

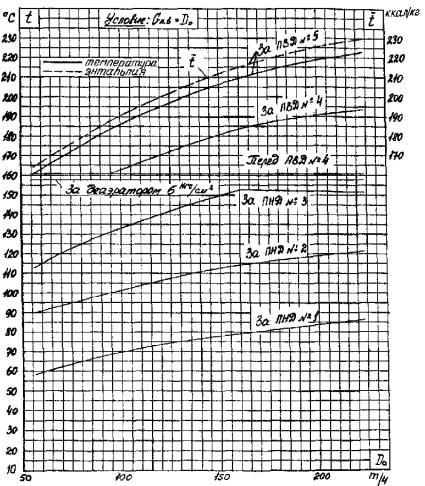

Т-5а

ТИПОВАЯ ЭНЕРГЕТИЧЕСКАЯ ХАРАКТЕРИСТИКА ТУРБОАГРЕГАТА

ТЕМПЕРАТУРА ОСНОВНОГО КОНДЕНСАТА И ПИТАТЕЛЬНОЙ ВОДЫ

Тип К-50-90-2 (ВК-50-2) ЛМЗ

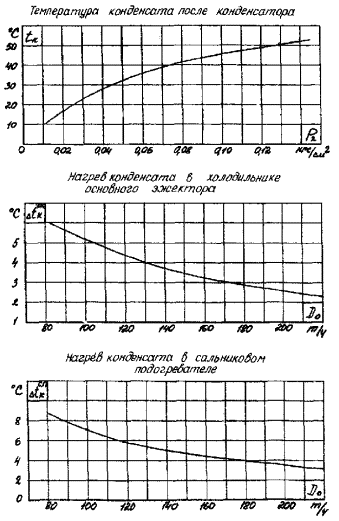

Т-5б

ТИПОВАЯ ЭНЕРГЕТИЧЕСКАЯ ХАРАКТЕРИСТИКА ТУРБОАГРЕГАТА

ТЕМПЕРАТУРА ОСНОВНОГО КОНДЕНСАТА

Тип К-50-90-2 (ВК-50-2) ЛМЗ

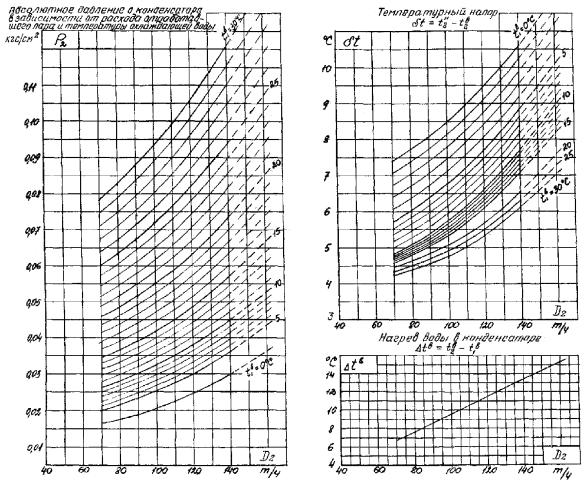

Т-6а

ТИПОВАЯ ЭНЕРГЕТИЧЕСКАЯ ХАРАКТЕРИСТИКА ТУРБОАГРЕГАТА

ХАРАКТЕРИСТИКА КОНДЕНСАТОРА 50-КЦС-3 ЛМЗ, W = 8000 м3

Тип К-50-90-2 (ВК-50-2) ЛМЗ

Т-6б

ТИПОВАЯ ЭНЕРГЕТИЧЕСКАЯ ХАРАКТЕРИСТИКА ТУРБОАГРЕГАТА ХАРАКТЕРИСТИКА КОНДЕНСАТОРА 50-КЦС-3 ЛМЗ, W = 5600 м3

Тип К-50-90-2 (ВК-50-2) ЛМЗ

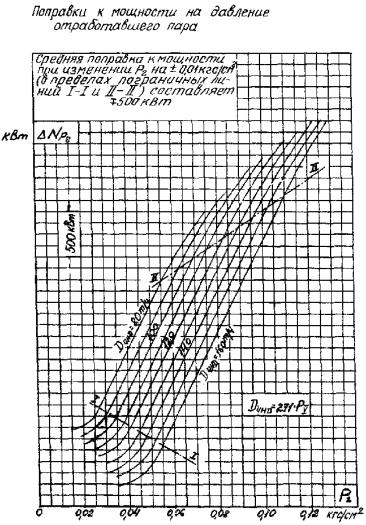

Т-7

ТИПОВАЯ ЭНЕРГЕТИЧЕСКАЯ ХАРАКТЕРИСТИКА ТУРБОАГРЕГАТА

Тип К-50-90-2 (ВК-50-2) ЛМЗ

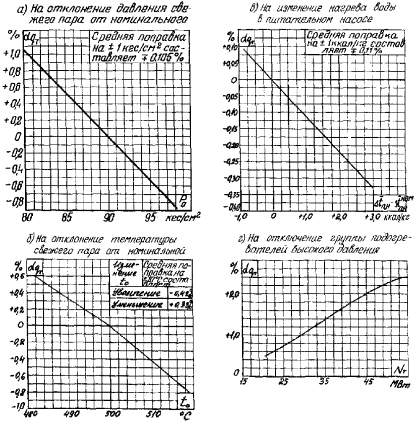

Т-8а

ТИПОВАЯ ЭНЕРГЕТИЧЕСКАЯ ХАРАКТЕРИСТИКА ТУРБОАГРЕГАТА

ПОПРАВКИ К ПОЛНОМУ И УДЕЛЬНОМУ РАСХОДАМ ТЕПЛА

Тип К-50-90-2 (ВК-50-2) ЛМЗ

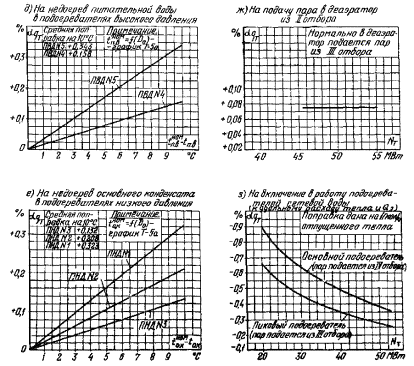

Т-8а

ТИПОВАЯ ЭНЕРГЕТИЧЕСКАЯ ХАРАКТЕРИСТИКА ТУРБОАГРЕГАТА ПОПРАВКИ К ПОЛНОМУ И УДЕЛЬНОМУ РАСХОДАМ ТЕПЛА

Тип К-50-90-2 (ВК-50-2) ЛМЗ

Т-8а

ТИПОВАЯ ЭНЕРГЕТИЧЕСКАЯ ХАРАКТЕРИСТИКА ТУРБОАГРЕГАТА

ПОПРАВКИ К ПОЛНОМУ И УДЕЛЬНОМУ РАСХОДАМ ТЕПЛА

К-50-90-2 (ВК-50-2) ЛМЗ

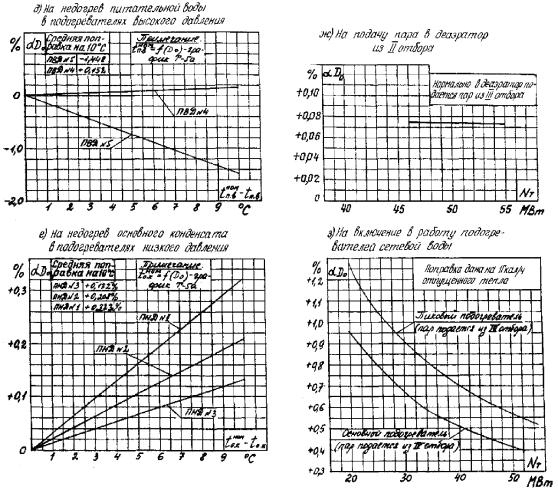

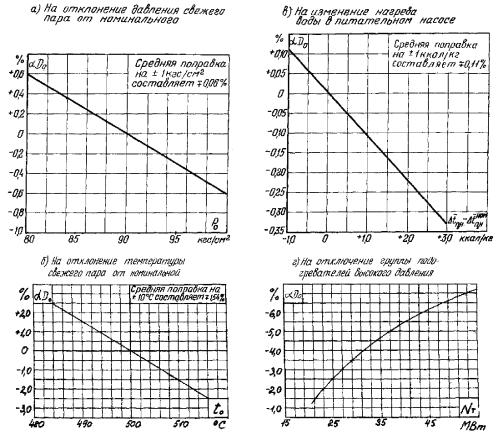

Т-8б

ТИПОВАЯ ЭНЕРГЕТИЧЕСКАЯ ХАРАКТЕРИСТИКА ТУРБОАГРЕГАТА

ПОПРАВКИ К РАСХОДУ СВЕЖЕГО ПАРА

Тип К-50-90-2 (ВК-50-2) ЛМЗ

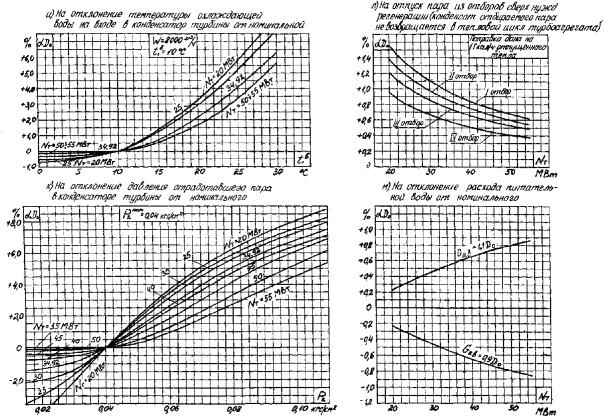

Т-8б

ТИПОВАЯ ЭНЕРГЕТИЧЕСКАЯ ХАРАКТЕРИСТИКА ТУРБОАГРЕГАТА

ПОПРАВКИ К РАСХОДУ СВЕЖЕГО ПАРА

Тип К-50-90-2 (ВК-50-2) ЛМЗ

Т-8б

ТИПОВАЯ ЭНЕРГЕТИЧЕСКАЯ ХАРАКТЕРИСТИКА ТУРБОАГРЕГАТА

ПОПРАВКИ К РАСХОДУ СВЕЖЕГО ПАРА

Тип К-50-90-2 (ВК-50-2) ЛМЗ

ПРИЛОЖЕНИЕ

1. Типовая энергетическая характеристика турбоагрегата К-50-90-2 (ВК-50-2) ЛМЗ составлена на базе испытаний трех турбин (Алексинской ТЭЦ, Ступинской ТЭЦ и Ленинградской ГРЭС-8). Характеристика отражает среднюю экономичность прошедшего капитальный ремонт турбоагрегата, работающего по заводской расчетной тепловой схеме при следующих условиях:

- давление и температура свежего пара перед стопорным клапаном турбины соответственно 90 кгс/см2* и 500 °С;

* В тексте и на графиках приводится абсолютное давление.

- давление отработавшего пара: для характеристики при постоянном давлении пара в конденсаторе 0,04 кгс/см2 - график Т-2, для характеристики при постоянных расходе и температуре охлаждающей воды - график Т-1 в соответствии с тепловой характеристикой конденсатора 50-КЦС-3 ЛМЗ при W = 8000 м3/ч и  = 10 °С (график Т-6а), взятой из «Нормативных характеристик конденсационных установок паровых турбин типа «К» (СЦНТИ ОРГРЭС, 1974);

- система регенерации высокого и низкого давления включена полностью, на деаэратор 6 кгс/см2 подается пар из III и II отборов (в зависимости от нагрузки при Nт £ 46 МВт деаэратор переводится на II отбор);

- расход питательной воды равен расходу свежего пара;

- температура питательной воды и основного конденсата турбины за подогревателями - график Т-5а;

- КПД электрического генератора соответствует гарантийным данным завода-изготовителя;

- установка подогревателей сетевой воды отключена;

- внешние потребители пара из регенеративных отборов отсутствуют (ЛМЗ допускает по специальному согласованию с ним ограниченный отбор пара).

Положенные в основу настоящей Типовой характеристики данные испытаний обработаны с использованием «Таблиц теплофизических свойств воды и водяного пара» (Изд-во стандартов, 1969).

2. В состав турбоагрегата наряду с турбиной входит следующее оборудование:

- генератор ТВ-50-2 завода «Электросила» с водородным охлаждением;

- три подогревателя низкого давления ПН-130 ЛМЗ;

- два подогревателя высокого давления ПВСС-200 ЛМЗ;

- один основной трехступенчатый пароструйный эжектор ЭП-3-600-2 и один пусковой эжектор ЭП-1-600-2;

- два конденсатных насоса КЭ-45-150 с приводом от электродвигателя (постоянно в работе находится один насос, другой - в резерве);

- один сливной насос ПНД № 1 с приводом от электродвигателя.

3. Полный расход тепла брутто и расход свежего пара в зависимости от мощности на выводах генератора аналитически выражаются следующими уравнениями:

а) при постоянном давлении пара в конденсаторе (Р2 = 0,04 кгс/см2) - график Т-2:

Q0 = 11,55 + 2,077Nт + 0,149(Nт - 34,55) Гкал/ч;

D0 = 10,28 + 3,709Nт + 0,379(Nт - 34,55) т/ч;

б) при постоянных расходе (W = 8000 м3/ч) и температуре ( = 10 °С) охлаждающей воды - график Т-1;

Q0 = 8,44 + 2,145Nт + 0,144(Nт - 34,92) Гкал/ч;

D0 = 4,86 + 3,826Nт + 0,382(Nт - 34,92) т/ч.

Характеристика составлена при работе генератора с собственным возбудителем.

4. Расходы тепла и свежего пара для заданной в условиях эксплуатации мощности определяются по приведенным выше зависимостям Типовой характеристики с последующим введением необходимых поправок (графики Т-8а и Т-8б); эти поправки учитывают отклонения эксплуатационных условий от номинальных (от условий характеристики).

Система поправочных кривых практически охватывает весь диапазон возможных отклонений условий эксплуатации турбоагрегата от номинальных и обеспечивает возможность нормирования и планирования его работы в условиях электростанции.

Поправки рассчитаны для условия сохранения постоянной мощности на выводах генератора. При наличии двух отклонений и более в условиях работы турбоагрегата от номинальных поправки алгебраически суммируются.

Пользование системой поправочных кривых поясняется на следующем примере.

Турбоагрегат эксплуатировался со средней электрической нагрузкой брутто Nт = 45 МВт при следующих условиях:

- все подогреватели высокого давления были отключены;

- температура свежего пара составляла 515 °С;

- давление отработавшего пара в конденсаторе поддерживалось равным 0,045 кгс/см2.

При данных условиях необходимо определить общий и удельный расходы тепла и расход свежего пара.

Решение

По соответствующим уравнениям графика Т-2 Типовой характеристики при Nт = 45 МВт определяются расходы тепла и свежего пара при номинальных условиях, при которых составлена характеристика:

 = 106,572 Гкал/ч;

 ккал/(кВт · ч);

 = 181,146 т/ч.

На отклонения фактических условий от номинальных по соответствующим графикам находятся поправки, которые вносятся в полученные при номинальных условиях данные:

а) к полному и удельному расходам тепла:

- на отключение группы ПВД aqт = +2,00 % (график Т-8а, п. г);

- на отклонение температуры свежего пара aqт = -0,63 % (график Т-8а, п. б);

- на отклонение давления отработавшего пара от номинального (от 0,04 кгс/см2) aqт = +0,35 % (график Т-8а, п. к).

Суммарная поправка Σaqт = +1,72 %.

Удельный и полный расходы тепла, соответствующие данным условиям работы турбоагрегата:

 ккал/(кВт · ч);

 Гкал/ч;

б) к расходу свежего пара:

- на отключение группы ПВД aD0 = -6,15 % (график Т-8б, п. г);

- на отклонение температуры свежего пара aD0 = -2,31 % (график Т-8б, п. б);

- на отклонение давления отработавшего пара aD0 = +0,35 % (график Т-8б, п. к).

Суммарная поправка к расходу, свежего пара ΣaD0 = -8,11 %.

Расход свежего пара соответствует данным условиям работы турбоагрегата:

В случае отклонения фактических расходов тепла и свежего пара от полученных значений (что свидетельствует об отклонении состояния оборудования от среднеэксплуатационного уровня, при котором составлена настоящая Типовая энергетическая характеристика) необходимо определить и устранить причины отклонения.

5. Типовая энергетическая характеристика нетто турбоагрегата рассчитана на основе характеристики брутто этого турбоагрегата при постоянном давлении пара в конденсаторе 0,04 кгс/см2. Характеристика нетто соответствует следующим условиям:

- параметры и тепловая схема установки - график Т-2;

- напор, развиваемый циркуляционными насосами - 10 м вод. ст.;

- расход циркуляционной воды через конденсатор турбины - 8000 м3/ч, в целом на турбоагрегат - 8800 м3/ч;

- КПД циркуляционного насоса - 80 %, КПД его электродвигателя - 95 %;

- расход тепла на собственные нужды турбоагрегата составляет 0,13 Гкал/ч (0,1 % расхода тепла при максимальной мощности);

- расход электроэнергии на собственные нужды турбоагрегата включает расход энергии на работу насосов (циркуляционных, конденсатных, сливного насоса из ПНД № 1, насосов газоохладителей, системы регулирования, бака запасного конденсата, дренажного бака); также учтено 3 % потерь в трансформаторах собственных нужд.

При определении мощности нетто () из мощности на выводах генератора (Nт) вычиталась мощность, затраченная на собственные нужды турбоагрегата ():

 = Nт -  МВт.

Расход тепла нетто на выработку электроэнергии определялся с учетом затраты тепла на собственные нужды ():

 = Q0 +  Гкал/ч.

Типовая энергетическая характеристика нетто по расходу тепла аналитически выражается уравнением

 = 12,49 + 2,081 + 0,145( - 34,10) Гкал/ч.

Удельный расход тепла нетто на выработку электроэнергии определяется по выражению

 ккал/(кВт · ч).

При отклонении напора, развиваемого циркуляционными насосами, от принятого в качестве номинального (10 м вод. ст.) к расходу тепла нетто, определенному по уравнению для заданной мощности нетто, вводится поправка.

Пользование характеристикой нетто и поправками к расходу тепла нетто на изменение напора циркуляционных насосов поясняется на следующем примере.

Требуется определить расход тепла нетто при мощности турбоагрегата нетто  = 50 МВт и напоре циркуляционных насосов Нц.н = 20 м вод. ст.

Решение:

По уравнению характеристики нетто () определяется расход тепла нетто при Нц.н = 10 м вод. ст.

 = 118,85 Гкал/ч.

Определяется поправка к расходу тепла нетто на отклонение напора циркуляционных насосов:

a = +0,59 % - см. таблицу характеристики нетто турбоагрегата.

Искомый расход тепла нетто при Нц.н = 20 м вод. ст. и неизменной мощности нетто (50 МВт) определяется по выражению

 ал/ч.

Энергетическая характеристика турбоагрегата К-50-90-2 (ВК-50-2) ЛМЗ по аналогии с ранее выпущенной Типовой характеристикой турбоагрегата К-100-90 (ВК-100-5) ЛМЗ составлена для турбоагрегата с деаэратором 6 кгс/см2, хотя ЛМЗ в нескольких первых выпусках обеих турбин применял деаэратор 1,2 кгс/см2. Приближенные расчеты показали, что в турбоагрегате К-50-90-2 переход с деаэратора 1,2 кгс/см2 на деаэратор 6 кгс/см2 не дает ощутимого изменения экономичности. Поэтому настоящая Типовая характеристика также пригодна и для турбоагрегатов К-50-90-2 ЛМЗ с деаэратором 1,2 кгс/см2.
