МИНИСТЕРСТВО ЭНЕРГЕТИКИ И ЭЛЕКТРИФИКАЦИИ СССР

ГЛАВНОЕ ТЕХНИЧЕСКОЕ УПРАВЛЕНИЕ ПО ЭКСПЛУАТАЦИИ ЭНЕРГОСИСТЕМ

УТВЕРЖДАЮ:

Главный инженер

Главтехуправления

В.И. ГОРИН

13 апреля 1979 г.



ТИПОВАЯ
ЭНЕРГЕТИЧЕСКАЯ ХАРАКТЕРИСТИКА
ТУРБОАГРЕГАТА
К-100-90-6 (ВК-100-6) ЛМЗ
ПОСЛЕ РЕКОНСТРУКЦИИ С УСТРОЙСТВОМ
РЕГУЛИРУЕМОГО
ТЕПЛОФИКАЦИОННОГО ОТБОРА

РД 34.30.707





СОЮЗТЕХЭНЕРГО

МОСКВА 1980



Составлено Средазтехэнерго с участием Московского головного предприятия «Союзтехэнерго»

Составители инженеры Г.В. РУПАКОВ, С.В. РЫБАЧКОВ с участием инж. В.С. ЦВЕТКОВА

Типовая энергетическая характеристика составлена для турбоагрегатов К-100-90-6 (ВК-100-6) ЛМЗ, прошедших реконструкцию по проекту Харьковского филиала ЦКБ Главэнергоремонта в целях организации регулируемого теплофикационного отбора пара давлением 2,3 - 2,7 кгс/см2, а также для тех турбоагрегатов этого типа, которые могут быть в дальнейшем реконструированы по согласованию с Главтехуправлением Минэнерго СССР по названному проекту.

Настоящая Типовая энергетическая характеристика распространяется на следующие электростанции и турбоагрегаты:

Электростанция

Станционный номер турбоагрегата

Ангренская ГРЭС

7; 8

Душанбинская ТЭЦ

7

Кировская ГРЭС

7; 8

Красноярская ТЭЦ-1

10

Карагандинская ГРЭС-2

7; 8

Петропавловская ТЭЦ-2

6; 7

Прибалтийская ГРЭС

3; 4

Томь-Усинская ГРЭС

4; 5

ТЭЦ г. Фрунзе

4; 6

Улан-Удэнская ТЭЦ

7

Читинская ГРЭС

4; 5; 6



Даты:

ТИПОВАЯ ЭНЕРГЕТИЧЕСКАЯ ХАРАКТЕРИСТИКА НЕТТО ТУРБОАГРЕГАТА

Тип К-100-90-6М (ВК-100-6) ЛМЗ с регулируемым теплофикационным отбором

изготовления...

установки...

характеристики...

Условия характеристики:

1. Параметры и тепловая схема - график Т-2

2. Напор циркуляционных насосов 15 м вод. ст.

Мощность на выводах генератора, МВт

30

40

50

60

70

74,05

80

90

100

110

Мощность, затрачиваемая на собственные нужды турбоагрегата, МВт

1,124

1,13

1,14

1,147

1,155

1,154

1,17

1,19

1,215

1,235

В том числе на циркуляционные насосы, МВт

Расход тепла на выработку электроэнергии, Гкал/ч

78,00

97,64

117,28

136,92

156,56

164,51

176,91

197,75

218,59

239,43

Мощность нетто турбоагрегата, МВт

28,876

38,87

48,86

58,853

68,845

72,896

78,83

88,81

98,785

108,765

Расход тепла на собственные нужды, Гкал/ч

Расход тепла на выработку электроэнергии, включая расход тепла на собственные нужды, Гкал/ч

78,43

98,07

117,71

137,35

155,99

164,94

177,34

198,18

219,02

239,86

Уравнение расхода тепла по мощности нетто

Q'э = 21,70 + 1,965N + 0,124 (N - 72,896)

Поправки (%) к полному и удельному расходам тепла нетто на изменение напора циркуляционных насосов

Напор насосов, м вод. ст.

Мощность нетто, МВт

30

40

50

60

70

80

90

100

110

5

-1,53

-1,23

-1,03

-0,89

-0,78

-0,73

-0,66

-0,59

-0,54

10

-0,77

-0,62

-0,52

-0,44

-0.39

-0,37

-0,33

-0,30

-0,27

15

0

0

0

0

0

0

0

0

0

20

+0,77

+0,62

+0,52

+0,44

+0,39

+0,37

+0,33

+0,30

+0,27

25

+1,53

+1,23

+1,03

+0,89

+0,78

+0,73

+0,66

+0,59

+0,54



ТИПОВАЯ ЭНЕРГЕТИЧЕСКАЯ ХАРАКТЕРИСТИКА ТУРБОАГРЕГАТА.

СВОДКА НОРМ ТЕХНИКО-ЭКОНОМИЧЕСКИХ ПОКАЗАТЕЛЕЙ ПРИ РАБОТЕ НА КОНДЕНСАЦИОННОМ РЕЖИМЕ С ОТКЛЮЧЕННЫМ РЕГУЛЯТОРОМ ДАВЛЕНИЯ В ОТБОРЕ

Тип К-100-30-6М (ВК-100-6) ЛМЗ с регулируемым теплофикационным отбором

Наименование норм

Типовой график

По расходу пара

По расходу тепла

Единица измерения

До излома

После излома

Единица измерения

До излома

После излома

I. Характеристика при постоянном давлении (вакууме) в конденсаторе

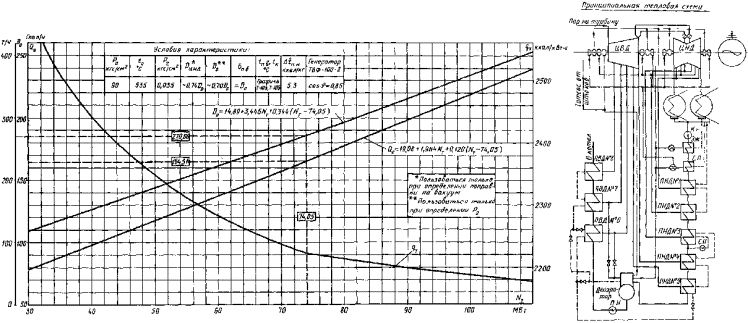

Т-2













1. Часовой расход холостого хода (условный)



т/ч

14,89

-

Гкал/ч

19,08

-

2. Дополнительный удельный расход (прирост)



т/(МВт · ч)

3,445

3,789

Гкал/(МВт · ч)

1,964

2,084

3. Излом характеристики



т/ч

270,0

Гкал/ч

164,51



МВт

74,05

МВт

74,05

4. Условия характеристики:











а) Давление свежего пара и по ступеням

Т-9а,Т-9б, Т-9в

кгс/см2

90

кгс/см2

90

б) Температура свежего пара



°С

535

°С

535

в) Давление отработавшего пара в конденсаторе



кгс/см2

0,035

кгс/см2

0,035

г) Температура питательной воды и конденсата

Т-10а, Т-10б











д) Расход питательной воды





Gп.в = D0



Gп.в = D0

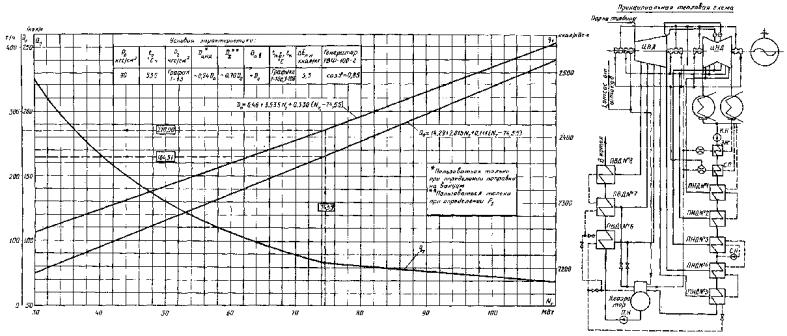

II. Характеристика при постоянных расходе и температуре охлаждающей воды (для конденсатора 100-КЦС-4 ЛМЗ: W = 16000 м3/ч,  = 10 °С) и параметрах п. 4 а, б, в, г

Т-1













5. Часовой расход холостого хода (условный)



т/ч

6,46

-

Гкал/ч

14,29

-

6. Дополнительный удельный расход (прирост)



т/(МВт · ч)

3,535

3,865

Гкал/(МВт · ч)

2,015

2,126

7. Излом характеристики



т/ч

270

Гкал/ч

164,51



МВт

74,55

МВт

74,55

8. Давление отработавшего пара в конденсаторе

Т-14а









III. Поправки к расходу пара и тепла на отклонение параметров от номинальных значений:











а) Давления свежего пара

Увеличение

Уменьшение



%

График Т-17б, п. а

%

График Т-17а, п. а

б) Температуры свежего пара

Увеличение

Уменьшение



%

График Т-17б, п. б

%

График Т-17а, п. б

в) Расхода питательной воды

Увеличение

Уменьшение



%

График Т-17б, п. з

%

График Т-17а, п. з

г) На недогрев основного конденсата и питательной воды



%

График Т-17б, п. д, е

%

График Т-17а, п. д, е

д) На изменение давления в конденсаторе



%

График Т-17б, п. в

%

График Т-17а, п. в

е) На изменение температуры охлаждающей воды



%

График Т-17б, п. г

%

График Т-17а, п. г



ТИПОВАЯ ЭНЕРГЕТИЧЕСКАЯ ХАРАКТЕРИСТИКА ТУРБОАГРЕГАТА.

СВОДКА НОРМ ТЕХНИКО-ЭКОНОМИЧЕСКИХ ПОКАЗАТЕЛЕЙ ПРИ РАБОТЕ С ВКЛЮЧЕННЫМ РЕГУЛЯТОРОМ ДАВЛЕНИЯ И ОТБОРОМ ПАРА НА ТЕПЛОФИКАЦИЮ

Тип К-100-90-6М (ВК-100-6) ЛМЗ с регулируемым теплофикационным отбором

Наименование норм

Типовой график

По расходу пара

По расходу тепла

После излома

Единица измерения

До излома

После излома

Единица измерения

До излома

I. Характеристика конденсационного режима при постоянном давлении (вакууме) в конденсаторе

Т-3













1. Часовой расход холостого хода (условный)



т/ч

28,17

-

Гкал/ч

26,71

-

2. Дополнительный удельный расход (прирост)



т/(МВт · ч)

3,410

3,565

Гкал/(МВт · ч)

1,943

1,961



т/ч

27,0

Гкал/ч

164,51

3. Излом характеристики



МВт

70,92

МВт

70,92

4. Условия характеристики:











а) Давление свежего пара и по ступеням

Т-9а, Т-9б, Т-9в

кгс/см2

90

кгс/см2

90

б) Температура свежего пара



°С

535

°С

535

в) Давление отработавшего пара в конденсаторе



кгс/см2

0,035

кгс/см2

0,035

г) Регулируемое давление пара в теплофикационном отборе



кгс/см2

2,3

кгс/см2

2,3

д) Температура питательной воды и конденсата

Т-10а, Т-10б









е) Расход питательной воды





Gп.в = D0



Gп.в = D0

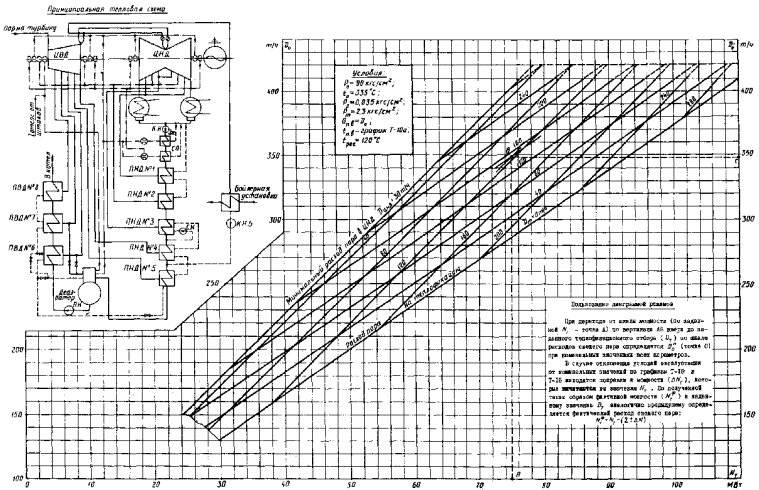

II. Диаграмма режимов при параметрах п. 4





График Т-4



График Т-5

5. Возврат конденсата регулируемого отбора



%

100

%

100

6. Температура конденсата регулируемого отбора



°С

120

°С

120

7. Удельная выработка электроэнергии по теплофикационному циклу

Т-7







-

8. Энтальпия пара регулируемого отбора

Т-11









III. Поправки к мощности на отклонение параметров от номинальных значений:





а) Давления свежего пара



График Т-18, п. а

б) Температуры свежего пара



График Т-18, п. б

в) Давления пара в регулируемом отборе



График Т-18, п. в

г) На изменение давления в конденсаторе



График Т-16

д) Расхода питательной воды



График Т-18, п. г

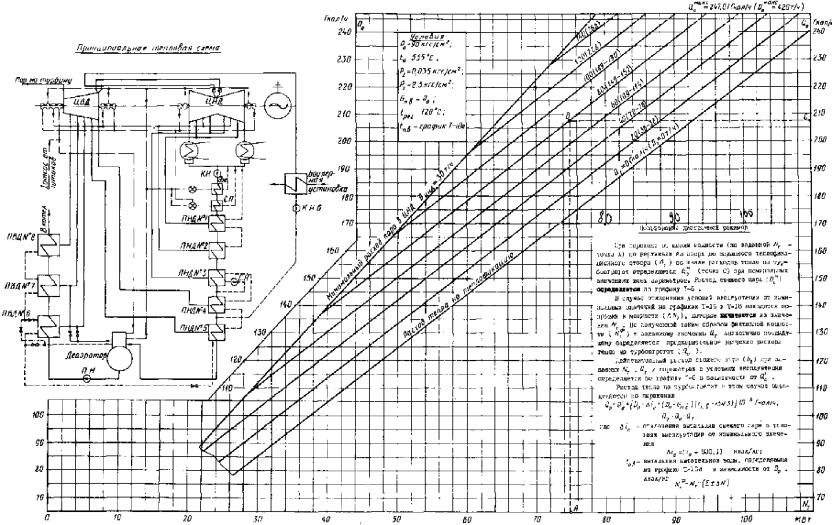

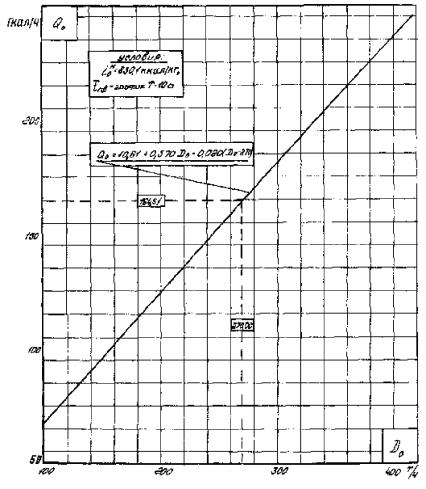

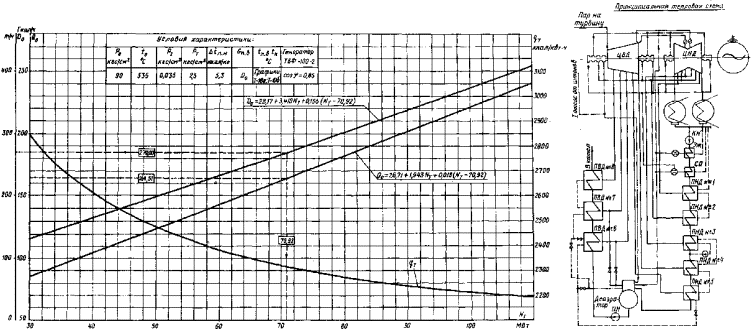

Т-6

ТИПОВАЯ ЭНЕРГЕТИЧЕСКАЯ ХАРАКТЕРИСТИКА ТУРБОАГРЕГАТА

РАСХОД ТЕПЛА НА ТУРБОАГРЕГАТ

Тип К-100-90-6М (ВК-100-6) ЛМЗ с регулируемым теплофикационным отбором

Т-7

ТИПОВАЯ ЭНЕРГЕТИЧЕСКАЯ ХАРАКТЕРИСТИКА ТУРБОАГРЕГАТА

УДЕЛЬНАЯ ВЫРАБОТКА ЭЛЕКТРОЭНЕРГИИ ПО ТЕПЛОФИКАЦИОННОМУ ЦИКЛУ

Тип К-100-90-6М (ВК-100-6) ЛМЗ с регулируемым теплофикационным отбором

Т-8

ТИПОВАЯ ЭНЕРГЕТИЧЕСКАЯ ХАРАКТЕРИСТИКА ТУРБОАГРЕГАТА

ДИАГРАММА ПАРОРАСПРЕДЕЛЕНИЯ ЦВД

Тип К-100-90-6М (ВК-100-6) ЛМЗ с регулируемым теплофикационным отбором

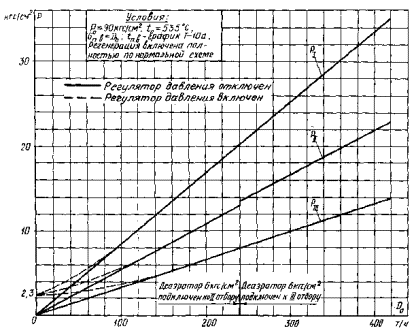

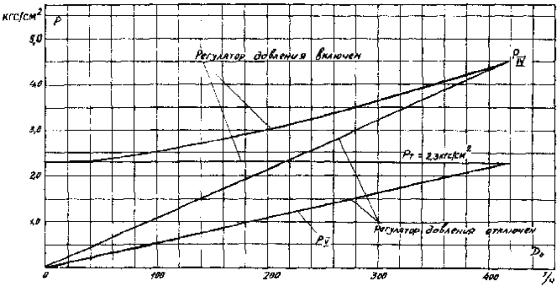

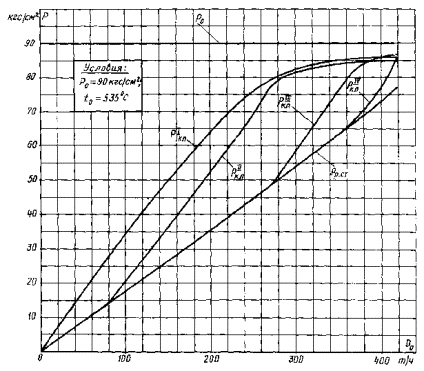

Т-9а

ТИПОВАЯ ЭНЕРГЕТИЧЕСКАЯ ХАРАКТЕРИСТИКА ТУРБОАГРЕГАТА

ДАВЛЕНИЕ ПАРА В КАМЕРАХ ОТБОРОВ

Тип К-100-90-6М (ВК-100-6) ЛМЗ с регулируемым теплофикационным отбором

Т-9б

ТИПОВАЯ ЭНЕРГЕТИЧЕСКАЯ ХАРАКТЕРИСТИКА ТУРБОАГРЕГАТА

ДАВЛЕНИЕ ПАРА В КАМЕРАХ ОТБОРОВ

Тип К-100-90-6М (ВК-100-6) ЛМЗ с регулируемым теплофикационным отбором

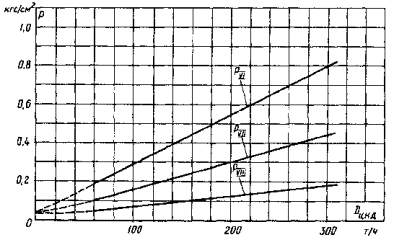

Т-9в

ТИПОВАЯ ЭНЕРГЕТИЧЕСКАЯ ХАРАКТЕРИСТИКА ТУРБОАГРЕГАТА

ДАВЛЕНИЕ ПАРА В КАМЕРАХ ОТБОРОВ

Тип К-100-90-6М (ВК-100-6) ЛМЗ с регулируемым теплофикационным отбором

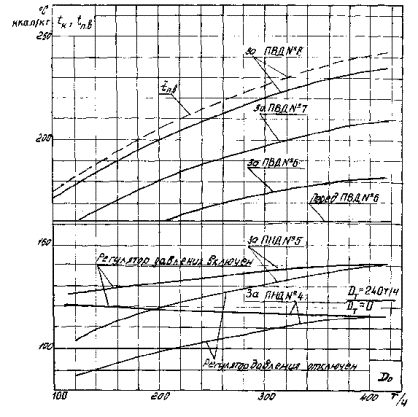

Т-10а

ТИПОВАЯ ЭНЕРГЕТИЧЕСКАЯ ХАРАКТЕРИСТИКА ТУРБОАГРЕГАТА

ТЕМПЕРАТУРА ПИТАТЕЛЬНОЙ ВОДЫ И КОНДЕНСАТА ПРИ ВКЛЮЧЕННОМ И ОТКЛЮЧЕННОМ РЕГУЛЯТОРЕ ДАВЛЕНИЯ В ОТБОРЕ

Тип К-100-90-6М (ВК-100-6) ЛМЗ с регулируемым теплофикационным отбором

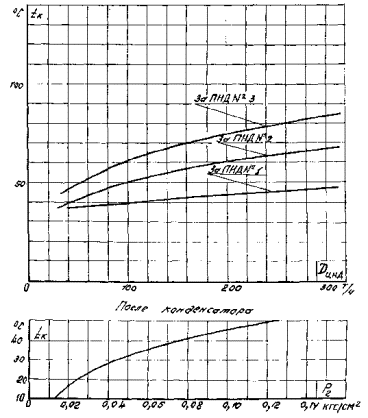

Т-10б

ТИПОВАЯ ЭНЕРГЕТИЧЕСКАЯ ХАРАКТЕРИСТИКА ТУРБОАГРЕГАТА

ТЕМПЕРАТУРА КОНДЕНСАТА

Тип К-100-90-6М (ВК-100-6) ЛМЗ с регулируемым теплофикационным отбором

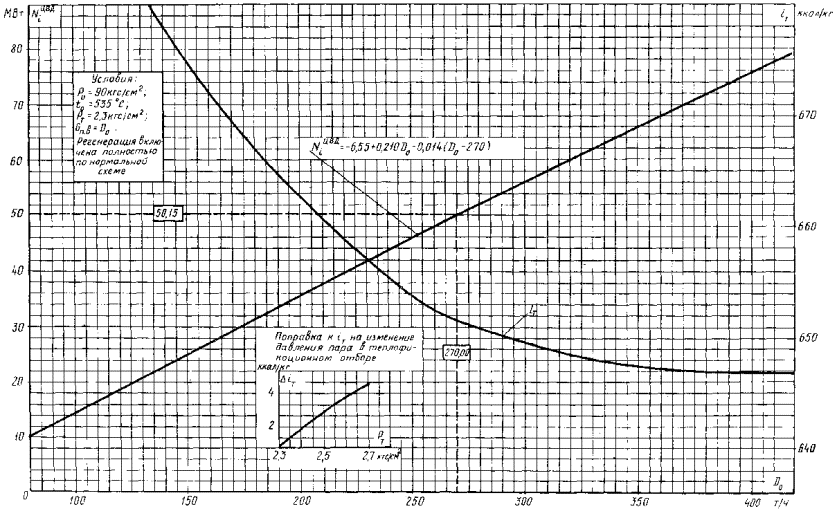

Т-11

ТИПОВАЯ ЭНЕРГЕТИЧЕСКАЯ ХАРАКТЕРИСТИКА ТУРБОАГРЕГАТА

ХАРАКТЕРИСТИКА ЦВД

Тип К-100-90-6М (ВК-100-6) ЛМЗ с регулируемым теплофикационным отбором

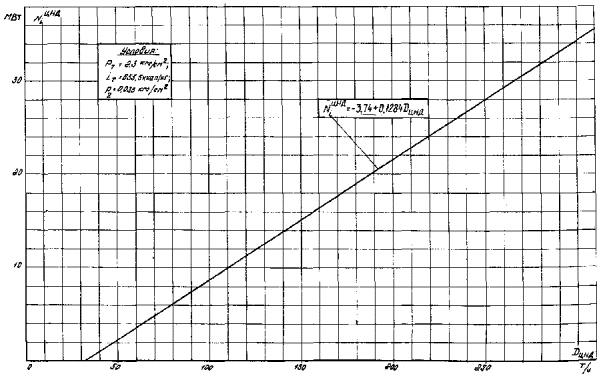

Т-12

ТИПОВАЯ ЭНЕРГЕТИЧЕСКАЯ ХАРАКТЕРИСТИКА ТУРБОАГРЕГАТА

ХАРАКТЕРИСТИКА ЦНД

Тип К-100-90-6М (ВК-100-6) ЛМЗ с регулируемым теплофикационным отбором

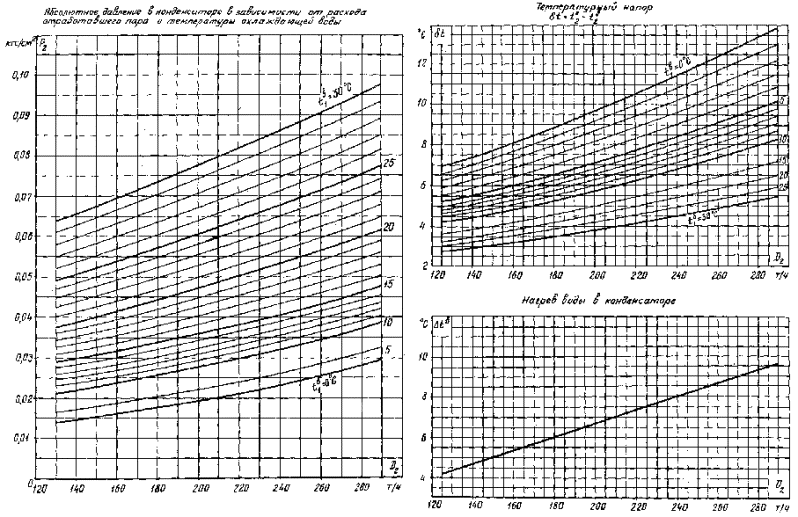

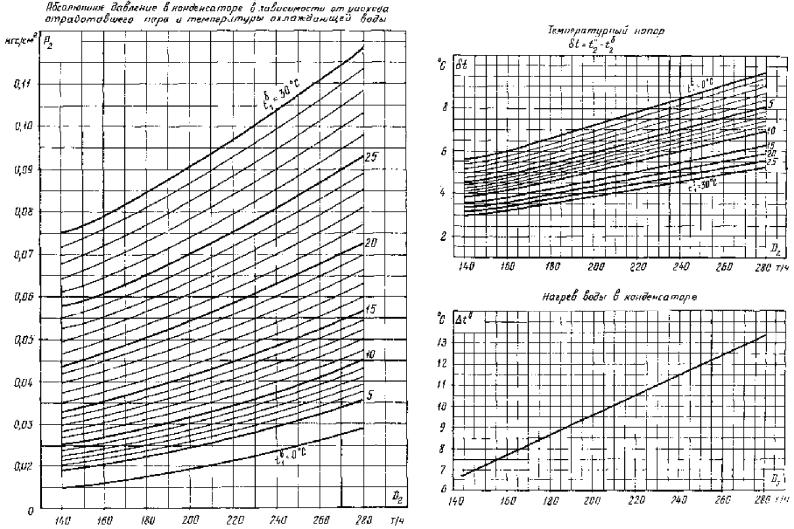

Т-13

ТИПОВАЯ ЭНЕРГЕТИЧЕСКАЯ ХАРАКТЕРИСТИКА ТУРБОАГРЕГАТА

ХАРАКТЕРИСТИКА КОНДЕНСАТОРА 100 КЦС-4 ЛМЗ (W = 16000 м3/ч)

Тип К-100-90-6М (ВК-100-6) ЛМЗ с регулируемым теплофикационным отбором

Т-14

ТИПОВАЯ ЭНЕРГЕТИЧЕСКАЯ ХАРАКТЕРИСТИКА ТУРБОАГРЕГАТА

ХАРАКТЕРИСТИКА КОНДЕНСАТОРА 100 КЦС-4 ЛМЗ (W = 11200 м3/ч)

Тип К-100-90-6М (ВК-100-6) ЛМЗ с регулируемым теплофикационным отбором

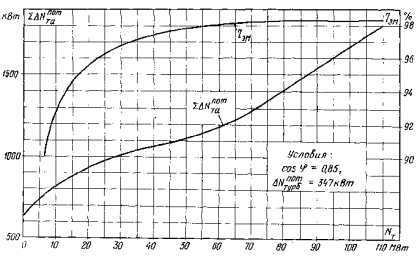

Т-15

ТИПОВАЯ ЭНЕРГЕТИЧЕСКАЯ ХАРАКТЕРИСТИКА ТУРБОАГРЕГАТА

ПОТЕРИ МОЩНОСТИ И ЭЛЕКТРОМЕХАНИЧЕСКИЙ КПД ТУРБОАГРЕГАТА

Тип К-100-90-6М (ВК-100-6) ЛМЗ с регулируемым теплофикационным отбором

Т-16

ТИПОВАЯ ЭНЕРГЕТИЧЕСКАЯ ХАРАКТЕРИСТИКА ТУРБОАГРЕГАТА

ПОПРАВКА К МОЩНОСТИ НА ДАВЛЕНИЕ ОТРАБОТАВШЕГО ПАРА

Тип К-100-90-6М (ВК-100-6) ЛМЗ с регулируемым теплофикационным отбором

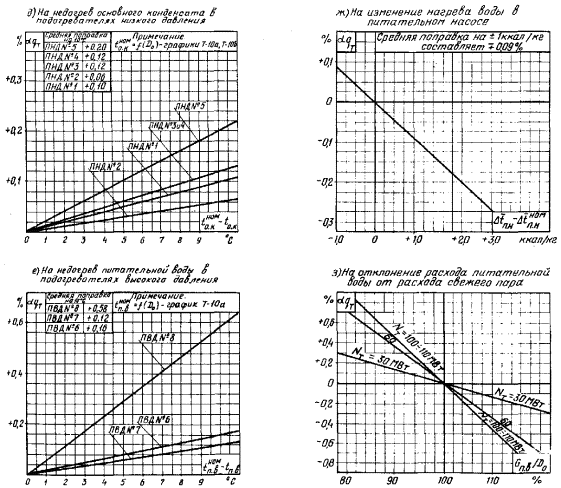

Т-17а

ТИПОВАЯ ЭНЕРГЕТИЧЕСКАЯ ХАРАКТЕРИСТИКА ТУРБОАГРЕГАТА

ПОПРАВКИ К ПОЛНОМУ И УДЕЛЬНОМУ РАСХОДАМ ТЕПЛА ДЛЯ КОНДЕНСАЦИОННОГО РЕЖИМА РАБОТЫ ПРИ ОТКЛЮЧЕННОМ РЕГУЛЯТОРЕ ДАВЛЕНИЯ В РЕГУЛИРУЕМОМ ОТБОРЕ

Тип К-100-90-6М (ВК-100-6) ЛМЗ с регулируемым теплофикационным отбором

Т-17а

ТИПОВАЯ ЭНЕРГЕТИЧЕСКАЯ ХАРАКТЕРИСТИКА ТУРБОАГРЕГАТА

ПОПРАВКИ К ПОЛНОМУ И УДЕЛЬНОМУ РАСХОДАМ ТЕПЛА ДЛЯ КОНДЕНСАЦИОННОГО РЕЖИМА РАБОТЫ ПРИ ОТКЛЮЧЕННОМ РЕГУЛЯТОРЕ ДАВЛЕНИЯ В РЕГУЛИРУЕМОМ ОТБОРЕ

Тип К-100-90-6М (ВК-100-6) ЛМЗ с регулируемым теплофикационным отбором

Т-17а

ТИПОВАЯ ЭНЕРГЕТИЧЕСКАЯ ХАРАКТЕРИСТИКА ТУРБОАГРЕГАТА

ПОПРАВКИ К ПОЛНОМУ И УДЕЛЬНОМУ РАСХОДАМ ТЕПЛА ДЛЯ КОНДЕНСАЦИОННОГО РЕЖИМА РАБОТЫ ПРИ ОТКЛЮЧЕННОМ РЕГУЛЯТОРЕ ДАВЛЕНИЯ В РЕГУЛИРУЕМОМ ОТБОРЕ

Тип К-100-90-6М (ВК-100-6) ЛМЗ с регулируемым теплофикационным отбором

Примечание. Пункты л и м - поправки к удельному расходу тепла

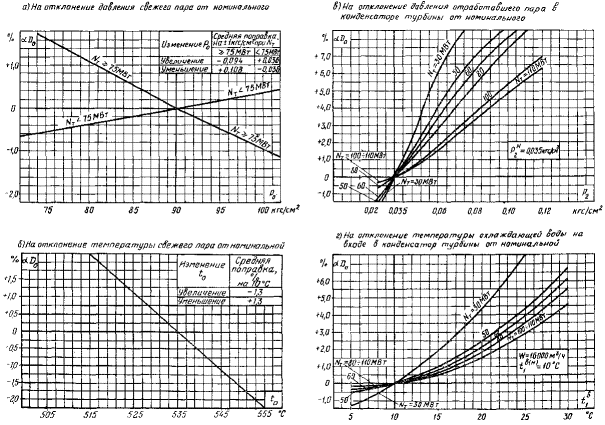

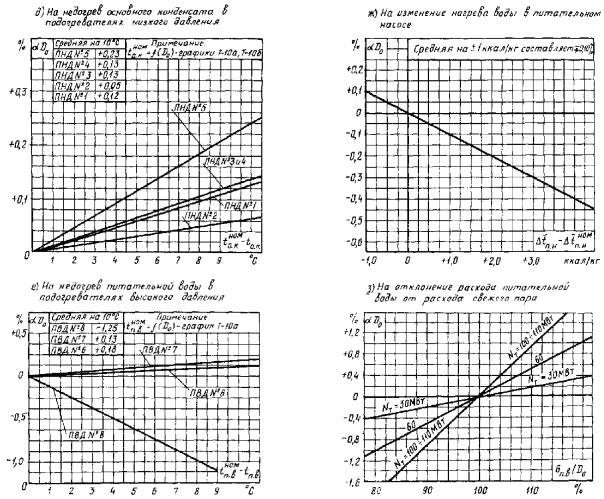

Т-17б

ТИПОВАЯ ЭНЕРГЕТИЧЕСКАЯ ХАРАКТЕРИСТИКА ТУРБОАГРЕГАТА

ПОПРАВКИ К РАСХОДУ СВЕЖЕГО ПАРА ДЛЯ КОНДЕНСАЦИОННОГО РЕЖИМА РАБОТЫ ПРИ ОТКЛЮЧЕННОМ РЕГУЛЯТОРЕ ДАВЛЕНИЯ В РЕГУЛИРУЕМОМ ОТБОРЕ

Тип К-100-90-6М (ВК-100-6) ЛМЗ с регулируемым теплофикационным отбором

Т-17б

ТИПОВАЯ ЭНЕРГЕТИЧЕСКАЯ ХАРАКТЕРИСТИКА ТУРБОАГРЕГАТА

ПОПРАВКИ К РАСХОДУ СВЕЖЕГО ПАРА ДЛЯ КОНДЕНСАЦИОННОГО РЕЖИМА РАБОТЫ ПРИ ОТКЛЮЧЕННОМ РЕГУЛЯТОРЕ ДАВЛЕНИЯ В РЕГУЛИРУЕМОМ ОТБОРЕ

Тип К-100-90-6М (ВК-100-6) ЛМЗ с регулируемым теплофикационным отбором

Т-17б

ТИПОВАЯ ЭНЕРГЕТИЧЕСКАЯ ХАРАКТЕРИСТИКА ТУРБОАГРЕГАТА

ПОПРАВКИ К РАСХОДУ СВЕЖЕГО ПАРА ДЛЯ КОНДЕНСАЦИОННОГО РЕЖИМА РАБОТЫ ПРИ ОТКЛЮЧЕННОМ РЕГУЛЯТОРЕ ДАВЛЕНИЯ В РЕГУЛИРУЕМОМ ОТБОРЕ

Тип К-100-90-6М (ВК-100-6) ЛМЗ с регулируемым теплофикационным отбором

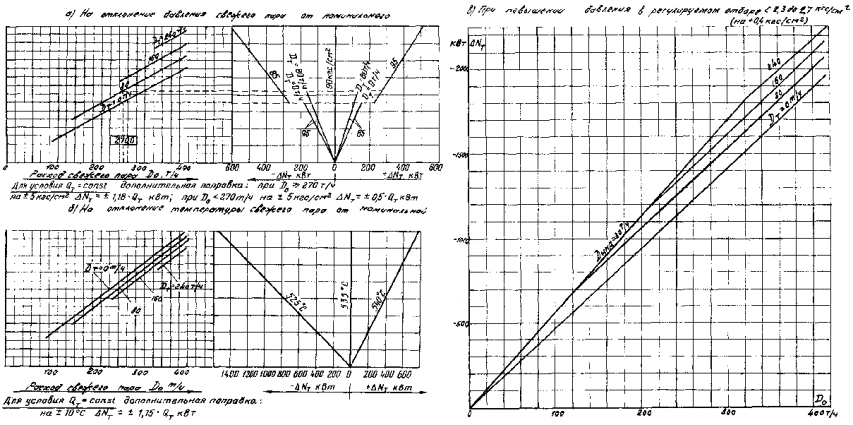

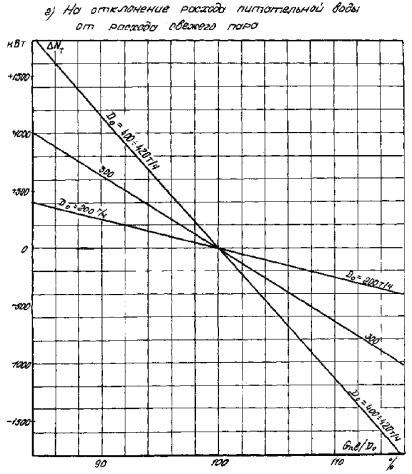

Т-18

ТИПОВАЯ ЭНЕРГЕТИЧЕСКАЯ ХАРАКТЕРИСТИКА ТУРБОАГРЕГАТА

ПОПРАВКИ К МОЩНОСТИ ДЛЯ РЕЖИМА РАБОТЫ ТУРБОАГРЕГАТА С РЕГУЛИРУЕМЫМ ТЕПЛОФИКАЦИОННЫМ ОТБОРОМ

Тип К-100-90-6М (ВК-100-6) ЛМЗ с регулируемым теплофикационным отбором


Т-18

ТИПОВАЯ ЭНЕРГЕТИЧЕСКАЯ ХАРАКТЕРИСТИКА

ПОПРАВКИ К МОЩНОСТИ ДЛЯ РЕЖИМА РАБОТЫ ТУРБОАГРЕГАТА С РЕГУЛИРУЕМЫМ ТЕПЛОФИКАЦИОННЫМ ОТБОРОМ

Тип К-100-90-6М (ВК-100-6) ЛМЗ с регулируемым теплофикационным отбором

ПРИЛОЖЕНИЕ

Типовая энергетическая характеристика турбоагрегата К-100-90-6 (ВК-100-6) ЛМЗ после реконструкции с устройством регулируемого теплофикационного отбора получена путем обобщения материалов тепловых испытаний двух турбин на Кировской ГРЭС и Улан-Удэнской ТЭЦ.

Реконструкция выполнена в целях организации регулируемого теплофикационного отбора пара давлением 2,3 - 2,7 кгс/см2*. Отбор пара осуществлен за ЦВД. Давление в отборе регулируется поворотными клапанами, установленными в ресиверных трубах. Проточная часть и тепловая схема турбоагрегата оставлены в прежнем (заводском) исполнении.

* В тексте и на графиках приводится абсолютное давление.

При конденсационном режиме работы с отключенным регулятором давления в отборе поворотные клапаны открываются полностью.

Типовая энергетическая характеристика содержит материалы как для конденсационного режима работы при отключенном регуляторе давления в отборе, так и для режимов работы турбоагрегата с регулируемым отбором пара на теплофикацию. Характеристика отражает среднюю экономичность вышедшего из капитального ремонта турбоагрегата, работающего по расчетной тепловой схеме при следующих условиях (принятых в качестве номинальных):

- давление свежего пара перед стопорным клапаном турбины 90 кгс/см2;

- температура свежего пара перед стопорным клапаном турбины 535 °С;

- давление отработавшего пара:

а) для характеристики конденсационного режима работы при постоянном давлении пара в конденсаторе (см. графики Т-2 и Т-3) 0,035 кгс/см2;

б) для характеристики конденсационного режима работы при постоянных расходе и температуре охлаждающей воды (см. график Т-1) - в соответствии с характеристикой конденсатора 100КЦС-4 ЛМЗ при W = 16000 м3/ч и  = 10 °С (см. график Т-13);

в) для характеристик с регулируемым отбором пара на теплофикацию (см. графики Т-4 и Т-5) 0,035 кгс/см2;

- подача пара на концевые уплотнения и эжектор сальникового подогревателя, а также на основной эжектор осуществляется из деаэратора 6 кгс/см2 в количестве соответственно 2,5 и 0,8 т/ч;

- деаэратор 6 кгс/см2 питается паром III отбора, при расходе свежего пара менее 240 т/ч пар на деаэратор подается из II отбора;

- расход питательной воды равен расходу свежего пара;

- прирост энтальпии питательной воды в питательном насосе 5,3 ккал/кг;

- суммарные потери мощности и электромеханический КПД турбоагрегата (см. график Т-15) по данным заводов ЛМЗ и «Электросила»;

- температура питательной воды и основного конденсата турбины за подогревателями - по графикам Т-10а и Т-10б;

- при режимах работы турбоагрегата с регулируемым теплофикационным отбором:

а) регулируемое давление пара в камере теплофикационного отбора 2,3 кгс/см2;

б) конденсат пара отбора полностью возвращается в систему регенерации перед ПНД № 5 с температурой 120 °С;

- внешние потребители пара нерегулируемых отборов отключены.

Положенные в основу Типовой энергетической характеристики данные испытаний приведены в соответствие с «Таблицами теплофизических свойств воды и водяного пара» (Издательство стандартов, 1969).

I. КОНДЕНСАЦИОННЫЙ РЕЖИМ РАБОТЫ ПРИ ОТКЛЮЧЕННОМ РЕГУЛЯТОРЕ ДАВЛЕНИЯ В ОТБОРЕ

Полный расход тепла брутто и расход свежего пара в зависимости от мощности на выводах генератора аналитически выражаются следующими уравнениями:

- при постоянных расходе (W = 16000 м3/ч) и температуре ( = 10 °С) охлаждающей воды (см. график Т-1)

Q0 = 14,29 + 2,015Nт + 0,111(Nт - 74,55) Гкал/ч;                           (1)

D0 = 6,46 + 3,535Nт + 0,330(Nт - 74,55) т/ч;                               (2)

- при постоянном давлении пара в конденсаторе 0,035 кгс/см2 (график Т-2)

Q0 = 19,08 + 1,964Nт + 0,120(Nт - 74,05) Гкал/ч;                             (3)

D0 = 14,89 + 3,445 Nт + 0,344(Nт - 74,05) т/ч.                            (4)

Уравнения (1) - (4) справедливы в диапазоне нагрузок 30 - 110 МВт.

Типовая энергетическая характеристика нетто турбоагрегата К-100-90-6М (ВК-100-6) ЛМЗ для условий работы по конденсационному циклу рассчитана на основе характеристики брутто при давлении пара в конденсаторе 0,035 кгс/см2 и соответствует следующим условиям его эксплуатации:

- параметры и тепловая схема установки - по графикам Т-2;

- напор, развиваемый циркуляционными насосами, 15 м вод. ст.;

- расход охлаждающей воды через конденсатор турбины 16000 м3/ч, в целом на турбоагрегат 17600 м3/ч;

- коэффициент полезного действия циркуляционного насоса 80 % и электродвигателя 95 %;

- расход тепла на собственные нужды турбоагрегата 0,43 Гкал/ч (~0,2 % расхода тепла турбоагрегатом при номинальной мощности);

- расход электроэнергии на собственные нужды турбоагрегата учитывает работу циркуляционных, конденсатных и прочих насосов - дренажных, подъемного ПНД № 3 и газоохладителей. Расход электроэнергии на прочие насосы принят в размере 0,1 % номинальной мощности турбоагрегата.

Для этих условий Типовая энергетическая характеристика нетто по расходу тепла аналитически выражается уравнением

 = 21,70 + 1,965Nт + 0,124(Nт - 72,896) Гкал/ч.                         (5)

Удельный расход тепла нетто на выработку электроэнергии определяется по выражению

 ккал/(кВт · ч).                                                (6)

В случае отклонения условий работы турбоагрегата от номинальных вводятся поправки к расходам пара и тепла на установку (см. графики Т-17б и Т-17а). Поправки даны при условии постоянства мощности на выводах генератора. Знаки поправок соответствуют переходу от условий характеристики к эксплуатационным.

При наличии двух и более отклонений в условиях работы турбоагрегата от номинальных поправки алгебраически суммируются.

При введении поправок необходимо учитывать следующее:

1. Поправки к расходу пара и тепла на отклонение температуры охлаждающей воды на входе в конденсатор справедливы только при работе турбоагрегата с расходом охлаждающей воды W = 16000 м3/ч.

2. При отличии напора, развиваемого циркуляционными насосами, от номинального (15 м вод. ст.) к расходу тепла нетто, определенному по уравнению (5), вводится поправка.

II. РЕЖИМЫ РАБОТЫ ТУРБОАГРЕГАТА С РЕГУЛИРУЕМЫМ ТЕПЛОФИКАЦИОННЫМ ОТБОРОМ ПАРА

Типовые диаграммы режимов по расходу пара и тепла для условий работы турбоагрегата с регулируемым теплофикационным отбором приведены на графиках Т-4 и Т-5.

На графике Т-18 приведены поправки к мощности на выводах генератора при отклонении условий работы турбоагрегата от номинальных. При отклонении давления отработавшего пара в конденсаторе от номинального поправка к мощности определяется по сетке поправок на вакуум (см. график Т-16).

Знаки поправок соответствуют переходу от условий построения диаграммы режимов к эксплуатационным.

При наличии двух и более отклонений в условиях работы турбоагрегата поправки алгебраически суммируются.

Типовые диаграммы режимов позволяют непосредственно определять для принятых исходных данных (Nт, Dт или Qт) и фактических эксплуатационных условий расход пара и тепла на турбоагрегат, при этом поправку к мощности на отклонение условий эксплуатации от номинальных следует принимать по поправочным кривым (см. графики Т-16 и Т-18).

Полный и удельный расходы тепла на производство электроэнергии определяются по формулам:

Qэ = Qо - Qт Гкал/ч                                                       (7)

и

 ккал/(кВт · ч).                                                (8)

Отпуск тепла из теплофикационного отбора определяется по формуле

Qт = Dт (iт - рег) · 10-3 Гкал/ч.                                             (9)

Энтальпия пара теплофикационного отбора определяется по графику Т-11. При отклонении давления пара в теплофикационном отборе от Рт = 2,3 кгс/см2 к энтальпии пара вводится поправка по вспомогательному графику Т-11.

Электрическая мощность, развиваемая турбоагрегатом, соответственно по теплофикационному и конденсационному циклам определяется по формулам:

Nтф = Wтф · Qт · 10-3 МВт;                                              (10)

Nкн = Nт - Nтф МВт,                                                   (11)

где Wтф - удельная выработка электроэнергии по теплофикационному циклу при отпуске тепла из регулируемого отбора (см. график Т-7).

III. ПРИМЕРЫ ОПРЕДЕЛЕНИЯ РАСХОДА ТЕПЛА ПРИ РАЗЛИЧНЫХ РЕЖИМАХ РАБОТЫ ТУРБОАГРЕГАТА

1. Конденсационный режим при отключенном регуляторе давления в отборе

Пример № 1

Исходные данные: Nт = 100 МВт; P0 = 85 кгс/см2; P2 = 0,05 кгс/см2; остальные условия - номинальные.

Требуется определить удельный расход тепла брутто (qт) и расход свежего пара (D0) при заданных условиях.

В табл. 1 приводится последовательность расчета.

Таблица 1

Показатель

Обозначение

Размерность

Способ определения

Полученное значение

Расход тепла на турбоагрегат при номинальных условиях

Гкал/ч

График Т-2 или уравнение (3)

218,59

Удельный расход тепла на турбоагрегат при номинальных условиях

ккал/(кВт · ч)

 или график Т-2

2186

Расход свежего пара при номинальных условиях

т/ч

График Т-2 или уравнение (4)

368,32

Поправка к удельному расходу тепла на отклонение P0 от 90 кгс/см2

%

График Т-17а, п. а

+0,62

Поправка к расходу свежего пара на отклонение P0 от 90 кгс/см2

%

График Т-17б, п. а

+0,54

Поправка к удельному расходу тепла на отклонение P2 от 0,035 кгс/см2

%

График Т-17а, п. в

+1,00

Поправка к расходу свежего пара на отклонение P2 от 0,035 кгс/см2

%

График Т-17б, п. в

10,95

Суммарная поправка к удельному расходу тепла

Σaqт

%

 +

+1,62

Суммарная поправка к расходу свежего пара

ΣaD0

%

 +

+1,49

Расход свежего пара при заданных условиях

D0

т/ч

(1 + )

373,81

Удельный расход тепла брутто при заданных условиях

qт

ккал/(кВт · ч)

(1 + )

2221

Пример № 2

Определить полный () и удельный () расходы тепла нетто при мощности нетто турбоагрегата  = 100 МВт и напоре циркуляционных насосов Нц.н = 10 м вод. ст.:

1) по уравнению (5) определяется расход тепла нетто при номинальном напоре (Нц.н = 15 м вод. ст.) циркуляционных насосов:

 = 221,57 Гкал/ч;

2) определяется поправка к расходу тепла нетто

a = -0,30 %;

3) искомый расход тепла нетто при Нц.н = 10 м вод. ст. определяется как

 =  221,57 (1 + ) = 220,90 Гкал/ч;

4) удельный расход тепла нетто при Нц.н = 10 м вод. ст. составит

 103 = 2209 ккал/(кВт · ч).

2. Режим работы турбоагрегата с регулируемым теплофикационным отбором пара

Исходные данные: Nт = 75 МВт; Qт = 80 Гкал/ч; P0 = 95 кгс/см2; t0 = 539 °С; Pт = 2,7 кгс/см2; P2 = 0,05 кгс/см2; Gп.в = 0,9D0; остальные условия - номинальные.

Требуется определить удельный расход тепла на выработку электроэнергии при заданных условиях.

В табл. 2 приводится последовательность расчета.

Таблица 2

Показатель

Обозначение

Размерность

Способ определения

Полученное значение

Расход тепла на турбоагрегат при номинальных условиях

Гкал/ч

График Т-5

207,5

Расход свежего пара при номинальных условиях

т/ч

График Т-6

348,16

Расход пара на входе в ЦНД

DЦНД

т/ч

По графику Т-4 соответственно

114,5

Поправки к мощности:









- на отклонение P0 от номинального значения

DN

кВт

График Т-18, п. а

+380

- на отклонение t0 от номинального значения

DN

кВт

График Т-18, п. б для условий

+(470 + 37)

- на отклонение Pт от номинального значения

DN

кВт

График Т-18, п. в

-1840

- на отклонение P2 от номинального значения

DN

кВт

График Т-16

-1380

- на отклонение расхода питательной воды от расхода свежего пара

DN

кВт

График Т-18, п. г

+880

Суммарная поправка к мощности

ΣDN

МВт

(DN + DN + DN + DN + DN) · 10-3

-1,42

Фиктивная мощность на выводах генератора

МВт

Nт - ΣDN

76,42

Предварительное значение расхода тепла на турбоагрегат

Гкал/ч

График Т-5 (по , Qт)

210,3

Действительный расход свежего пара при заданных условиях

D0

т/ч

График Т-6 (уравнение)

353,3

Энтальпия свежего пара при заданных параметрах

i0

ккал/кг

По «Таблицам теплофизических свойств воды и водяного пара» (Издательство стандартов, 1969)

831,2

Отклонение энтальпии свежего пара от номинального значения

Di0

ккал/кг

i0 - 830,1

+1,1

Расход питательной воды

Gп.в

т/ч

0,9 D0

318,0

Энтальпия питательной воды

tп.в

ккал/кг

График Т-10а соответственно D0)

235,5

Расход тепла на турбоагрегат при заданных условиях

Q0

Гкал/ч

 + [D0 · Di0 + (D0 - Gп.в) (п.в - 159,3)] 10-3

213,4

Расход тепла на выработку электроэнергии

Qэ

Гкал/ч

Уравнение (7)

133,4

Удельный расход тепла на выработку электроэнергии

qт

ккал/(кВт · ч)

Уравнение (8)

1779




Т-1

ТИПОВАЯ ЭНЕРГЕТИЧЕСКАЯ ХАРАКТЕРИСТИКА ТУРБОАГРЕГАТА

РАСХОД ПАРА И ТЕПЛА ПРИ W = 16000 м3/ч и  = 10 °С (КОНДЕНСАЦИОННЫЙ РЕЖИМ ПРИ ОТКЛЮЧЕННОМ РЕГУЛЯТОРЕ ДАВЛЕНИЯ В ОТБОРЕ)

Тип К-100-90-6М (ВК-100-6) ЛМЗ с регулируемым теплофикационным отбором

Т-2

ТИПОВАЯ ЭНЕРГЕТИЧЕСКАЯ ХАРАКТЕРИСТИКА ТУРБОАГРЕГАТА

РАСХОД ПАРА И ТЕПЛА ПРИ Р2 = 0,035 кгс/см2 (КОНДЕНСАЦИОННЫЙ РЕЖИМ ПРИ ОТКЛЮЧЕННОМ РЕГУЛЯТОРЕ ДАВЛЕНИЯ В ОТБОРЕ)

Тип К-100-90-6М (ВК-100-6) ЛМЗ с регулируемым теплофикационным отбором

т-3

ТИПОВАЯ ЭНЕРГЕТИЧЕСКАЯ ХАРАКТЕРИСТИКА ТУРБОАГРЕГАТА

РАСХОД ПАРА И ТЕПЛА ПРИ Р2 = 0,035 кгс/см2 (КОНДЕНСАЦИОННЫЙ РЕЖИМ С ВКЛЮЧЕННЫМ РЕГУЛЯТОРОМ ДАВЛЕНИЯ В ОТБОРЕ)

Тип К-100-90-6М (ВК-100-6) ЛМЗ с регулируемым теплофикационным отбором

Т-4

ТИПОВАЯ ЭНЕРГЕТИЧЕСКАЯ ХАРАКТЕРИСТИКА ТУРБОАГРЕГАТА

ДИАГРАММА РЕЖИМОВ ПО РАСХОДУ ПАРА

Тип К-100-90-6М (ВК-100-6) ЛМЗ с регулируемым теплофикационным отбором

Т-5

ТИПОВАЯ ЭНЕРГЕТИЧЕСКАЯ ХАРАКТЕРИСТИКА ТУРБОАГРЕГАТА

ДИАГРАММА РЕЖИМОВ ПО РАСХОДУ ТЕПЛА

Тип К-100-90-6М (ВК-100-6) ЛМЗ с регулируемым теплофикационным отбором







© 2013 Ёшкин Кот :-)
