МИНИСТЕРСТВО ЭНЕРГЕТИКИ И ЭЛЕКТРИФИКАЦИИ СССР

ГЛАВНОЕ ТЕХНИЧЕСКОЕ УПРАВЛЕНИЕ ПО ЭКСПЛУАТАЦИИ ЭНЕРГОСИСТЕМ



ТИПОВАЯ
ЭНЕРГЕТИЧЕСКАЯ ХАРАКТЕРИСТИКА
ТУРБОАГРЕГАТА

Т-50-130 ТМЗ









СОЮЗТЕХЭНЕРГО

МОСКВА 1979



МИНИСТЕРСТВО ЭНЕРГЕТИКИ И ЭЛЕКТРИФИКАЦИИ СССР

ГЛАВНОЕ ТЕХНИЧЕСКОЕ УПРАВЛЕНИЕ ПО ЭКСПЛУАТАЦИИ ЭНЕРГОСИСТЕМ

УТВЕРЖДАЮ:

Заместитель начальника

Главтехуправления

_____________ Д.Я. ШАМАРАКОВ

7 августа 1979 г.

ТИПОВАЯ
ЭНЕРГЕТИЧЕСКАЯ ХАРАКТЕРИСТИКА
ТУРБОАГРЕГАТА

Т-50-130 ТМЗ







СЛУЖБА ПЕРЕДОВОГО ОПЫТА И ИНФОРМАЦИИ СОЮЗТЕХЭНЕРГО

МОСКВА 1979





Составлено Сибтехэнерго с участием Московского головного предприятия «Союзтехэнерго»

Авторы инженеры Э.В. БЕЛОУСОВА, В.Г. БЕЛОУСОВ, В.В. ЕФРЕМОВА, Г.И. СМИРНОВА, техник Н.Н. ТОРОПОВА (Сибтехэнерго), инж. В.С. ЦВЕТКОВ (МГП Союзтехэнерго)


Дата:

изготовления ...

установки ...

характеристики ...

ТИПОВАЯ ЭНЕРГЕТИЧЕСКАЯ ХАРАКТЕРИСТИКА ТУРБОАГРЕГАТА

Тип Т-50-130 ТМЗ

ОСНОВНЫЕ ЗАВОДСКИЕ ДАННЫЕ ТУРБОАГРЕГАТА
(ТУ 24-2-319-71)

 кВт

 кВт

 Гкал/ч

 Гкал/ч

 т/ч

 т/ч

Ро кгс/см2

tо °С

tв1 °С

W м3

55000

65000

95,0

100,0

256

265

130

555

20

7000

* С учетом тепла пара, поступающего в конденсатор.

Сравнение результатов данных типовой характеристики с гарантийными данными ТМЗ

Показатель

Нагрузка , кВт

55000*

40000

55000

57500

57000

50000

Тепло, отданное потребителю Qт, Гкал/ч

-

29,0

95,0

95,0

92,0

91,5

Режим работы турбоагрегата

Конденсационный

Одноступенчатый

Двухступенчатый

Данные ТМЗ

Условия



Давление свежего пара Ро, кгс/см2

Температура свежего пара tо, °С

Давление в регулируемом отборе Р, кгс/см2

-

0,5

1,3

1,0

0,8

1,7

КПД генератора h, %

98,6

98,3

98,6

98,6

98,6

98,6

Температура питательной воды за ПВД № 7 tп.в, °С

219,0

205,0

232,0

232,0

230,0

230,0

Температура сетевой воды на входе в подогреватель ПСГ t2, °С

-

30,0

56,0

47,5

39,5

65,0

Температура охлаждающей воды на входе в конденсатор tв1, °С

Расход охлаждающей воды W, м3

Удельный расход пара d, кг/(кВт×ч)

3,73

3,95

4,65

4,47

4,33

4,90

Данные типовой характеристики

Условия













Давление свежего пара Ро, кгс/см2

Температура свежего пара to, °С

Давление в регулируемом отборе Р, кгс/см2

-

0,5

1,3

1,0

0,8

1,7

КПД генератора h, %

98,6

98,3

98,6

98,6

98,6

98,6

Температура питательной воды за ПВД № 7 tп.в, °С

228,0

214,0

239,8

239,9

237,5

237,2

Температура сетевой воды на входе в подогреватель ПСГ t2, °С

-

28,7

54,0

48,0

38,5

63,8

Давление отработавшего пара Р2, кгс/см2

tв1 = 20 °С, W = 7000 м3

Удельный расход пара dэ, кг/(кВт×ч)

3,73

3,97

4,69

4,49

4,34

4,94

Поправка к удельному расходу пара на отклонение условий типовой характеристики от гарантийных













на отклонение давления отработавшего пара Ddэ, кг/(кВч)

-

-0,016

-0,028

-0,028

-0,028

-0,030

на отклонение температуры питательной воды Ddэ, кг/(кВт×ч)

-0,046

-0,045

-0,052

-0,050

-0,048

-0,045

на отклонение температуры обратной сетевой воды Ddэ, кг/(кВт×ч)

-

-0,008

-0,006

+0,003

-0,006

-0,007

Суммарная поправка к удельному расходу пара Ddэ, кг/(кВт×ч)

-0,05

-0,07

-0,09

-0,08

-0,08

-0,08

Удельный расход пара при гарантийных условиях dнэ, кг/(кВт×ч)

3,68

3,90

4,60

4,41

4,26

4,85

Отклонение удельного расхода пара от гарантийного adэ, %

-1,20

-1,26

-1,11

-1,31

-1,70

-1,02

Среднее отклонение adэ, %

-1,27

* Регулятор давления в отборе выключен.



Т-1

ТИПОВАЯ ЭНЕРГЕТИЧЕСКАЯ ХАРАКТЕРИСТИКА ТУРБОАГРЕГАТА

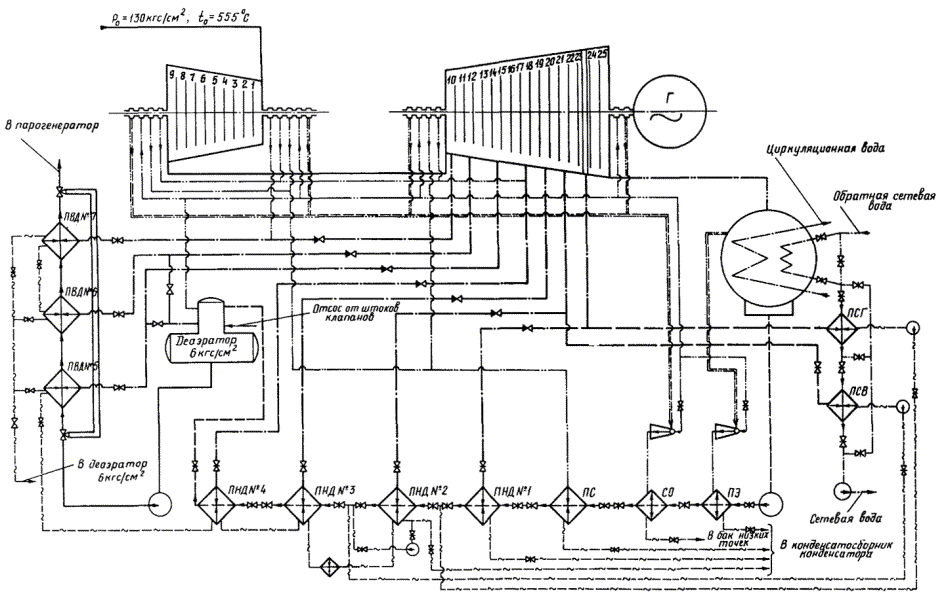

ПРИНЦИПИАЛЬНАЯ ТЕПЛОВАЯ СХЕМА ТУРБОАГРЕГАТА

Тип Т-50-130 ТМЗ


Т-2

ТИПОВАЯ ЭНЕРГЕТИЧЕСКАЯ ХАРАКТЕРИСТИКА ТУРБОАГРЕГАТА

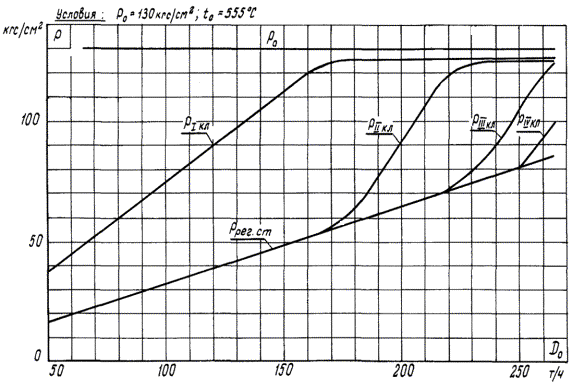

ДИАГРАММА ПАРОРАСПРЕДЕЛЕНИЯ

Тип Т-50-130 ТМЗ


Т-3

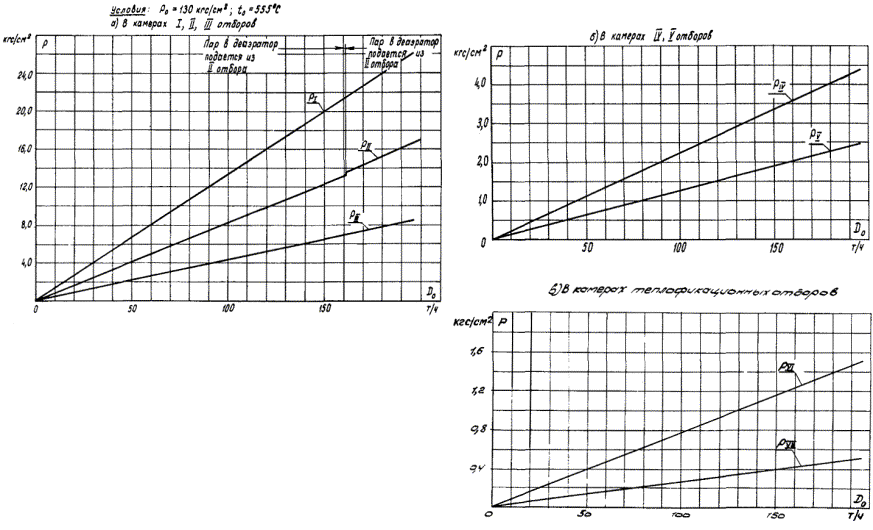

ТИПОВАЯ ЭНЕРГЕТИЧЕСКАЯ ХАРАКТЕРИСТИКА ТУРБОАГРЕГАТА

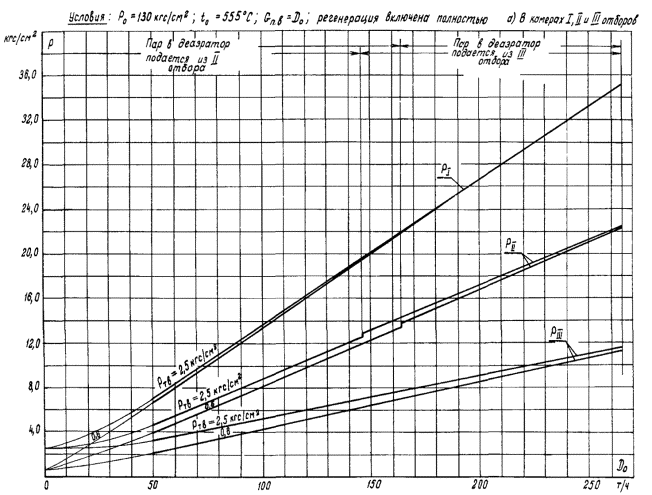

ДАВЛЕНИЕ ПАРА В КАМЕРАХ ОТБОРОВ ПРИ КОНДЕНСАЦИОННОМ РЕЖИМЕ

Тип Т-50-130 ТМЗ



Т-4

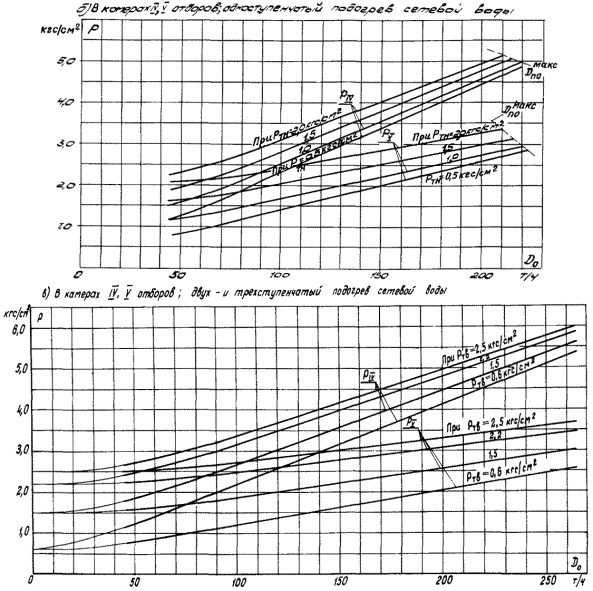

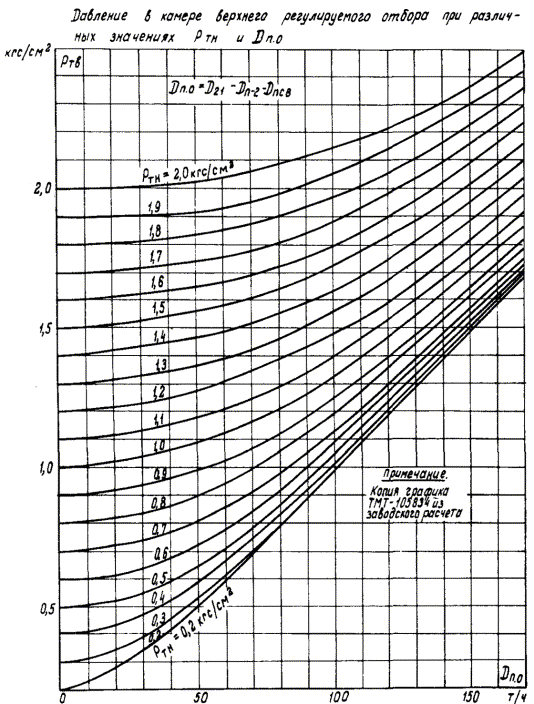

ТИПОВАЯ ЭНЕРГЕТИЧЕСКАЯ ХАРАКТЕРИСТИКА ТУРБОАГРЕГАТА

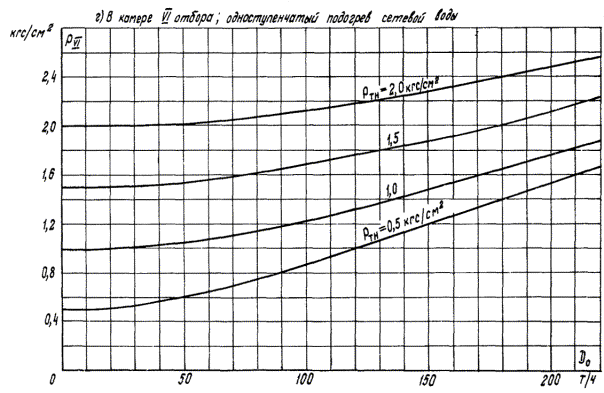

ДАВЛЕНИЕ ПАРА В КАМЕРАХ ОТБОРОВ ПРИ ТЕПЛОФИКАЦИОННОМ РЕЖИМЕ

Тип Т-50-130 ТМЗ


Т-4

ТИПОВАЯ ЭНЕРГЕТИЧЕСКАЯ ХАРАКТЕРИСТИКА ТУРБОАГРЕГАТА

ДАВЛЕНИЕ ПАРА В КАМЕРАХ ОТБОРОВ ПРИ ТЕПЛОФИКАЦИОННОМ РЕЖИМЕ

Тип Т-50-130 ТМЗ



Т-4

ТИПОВАЯ ЭНЕРГЕТИЧЕСКАЯ ХАРАКТЕРИСТИКА ТУРБОАГРЕГАТА

ДАВЛЕНИЕ ПАРА В КАМЕРАХ ОТБОРОВ ПРИ ТЕПЛОФИКАЦИОННОМ РЕЖИМЕ

Тип Т-50-130 ТМЗ



Т-5

ТИПОВАЯ ЭНЕРГЕТИЧЕСКАЯ ХАРАКТЕРИСТИКА ТУРБОАГРЕГАТА

Тип Т-50-130 ТМЗ



Т-6

ТИПОВАЯ ЭНЕРГЕТИЧЕСКАЯ ХАРАКТЕРИСТИКА ТУРБОАГРЕГАТА

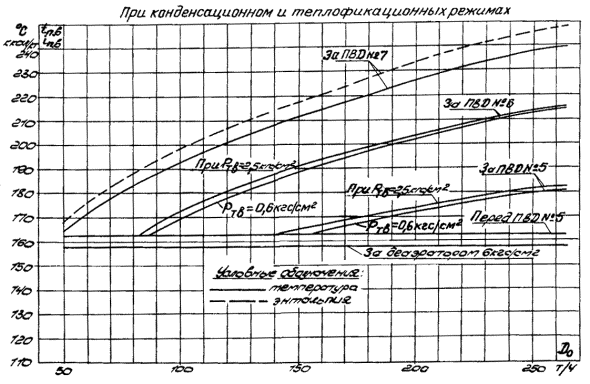

ТЕМПЕРАТУРА И ЭНТАЛЬПИЯ ПИТАТЕЛЬНОЙ ВОДЫ ЗА ПОДОГРЕВАТЕЛЯМИ ВЫСОКОГО ДАВЛЕНИЯ

Тип Т-50-130 ТМЗ

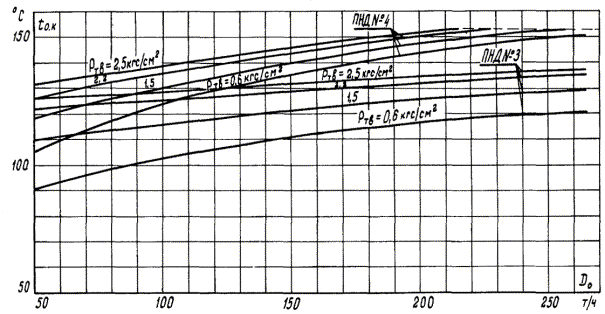

Т-7

ТИПОВАЯ ЭНЕРГЕТИЧЕСКАЯ ХАРАКТЕРИСТИКА ТУРБОАГРЕГАТА

ТЕМПЕРАТУРА КОНДЕНСАТА ЗА ПНД № 4 ПРИ ДВУХ- И ТРЕХСТУПЕНЧАТОМ ПОДОГРЕВЕ СЕТЕВОЙ ВОДЫ

Тип Т-50-130 ТМЗ


Т-8

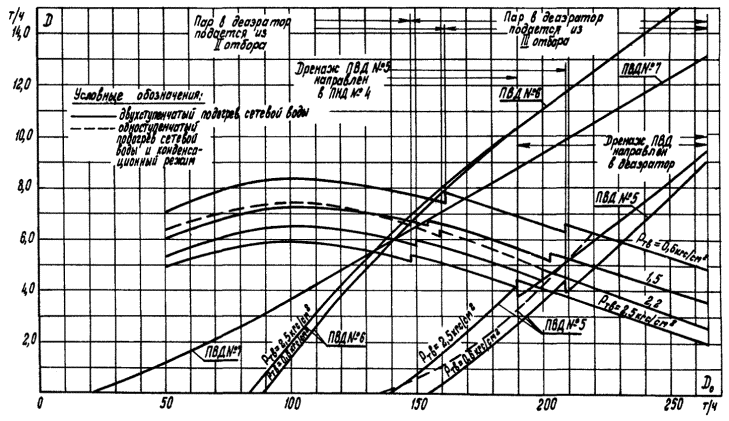

ТИПОВАЯ ЭНЕРГЕТИЧЕСКАЯ ХАРАКТЕРИСТИКА ТУРБОАГРЕГАТА

РАСХОД ПАРА НА ПОДОГРЕВАТЕЛИ ВЫСОКОГО ДАВЛЕНИЯ И ДЕАЭРАТОР

Тип Т-50-130 ТМЗ



Т-9

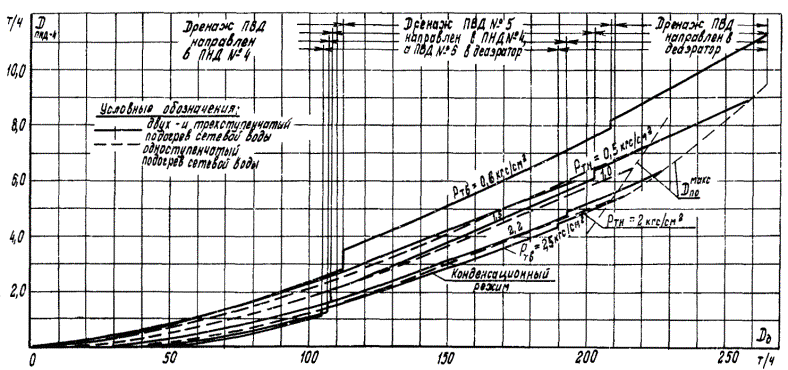

ТИПОВАЯ ЭНЕРГЕТИЧЕСКАЯ ХАРАКТЕРИСТИКА ТУРБОАГРЕГАТА

РАСХОД ПАРА НА ПОДОГРЕВАТЕЛЬ НИЗКОГО ДАВЛЕНИЯ № 4

Тип Т-50-130 ТМЗ



Т-10

ТИПОВАЯ ЭНЕРГЕТИЧЕСКАЯ ХАРАКТЕРИСТИКА ТУРБОАГРЕГАТА

РАСХОД ПАРА НА ПОДОГРЕВАТЕЛЬ НИЗКОГО ДАВЛЕНИЯ № 3

Тип Т-50-130 ТМЗ


Т-11

ТИПОВАЯ ЭНЕРГЕТИЧЕСКАЯ ХАРАКТЕРИСТИКА ТУРБОАГРЕГАТА

ПРОТЕЧКИ ПАРА ЧЕРЕЗ ПЕРВЫЕ ОТСЕКИ УПЛОТНЕНИЙ ВАЛА ЦВД, ЦНД, ПОДАЧА ПАРА НА КОНЦЕВЫЕ УПЛОТНЕНИЯ

Тип Т-50-130 ТМЗ



Т-12

ТИПОВАЯ ЭНЕРГЕТИЧЕСКАЯ ХАРАКТЕРИСТИКА ТУРБОАГРЕГАТА

ОТСОСЫ ПАРА ИЗ УПЛОТНЕНИЙ В I, IV ОТБОРЫ, В САЛЬНИКОВЫЙ ПОДОГРЕВАТЕЛЬ И ОХЛАДИТЕЛЬ

Тип Т-50-130 ТМЗ

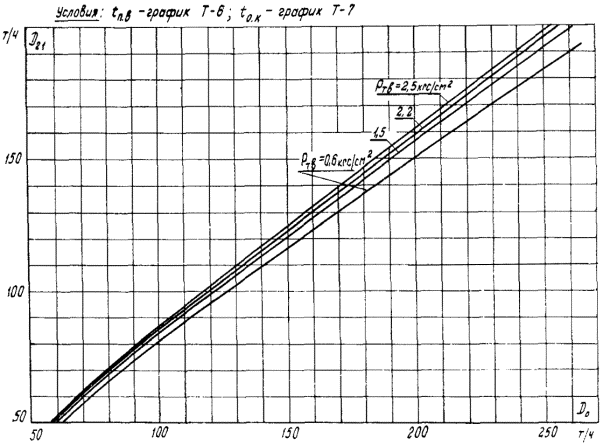

Т-13

ТИПОВАЯ ЭНЕРГЕТИЧЕСКАЯ ХАРАКТЕРИСТИКА ТУРБОАГРЕГАТА

РАСХОД ПАРА ЧЕРЕЗ 21-ю СТУПЕНЬ ПРИ ДВУХСТУПЕНЧАТОМ ПОДОГРЕВЕ СЕТЕВОЙ ВОДЫ

Тип Т-50-130 ТМЗ



Т-14

ТИПОВАЯ ЭНЕРГЕТИЧЕСКАЯ ХАРАКТЕРИСТИКА ТУРБОАГРЕГАТА

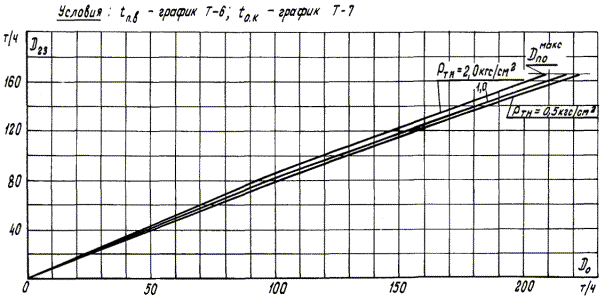

РАСХОД ПАРА ЧЕРЕЗ 23-ю СТУПЕНЬ ПРИ ОДНОСТУПЕНЧАТОМ ПОДОГРЕВЕ СЕТЕВОЙ ВОДЫ

Тип Т-50-130 ТМЗ



Т-15

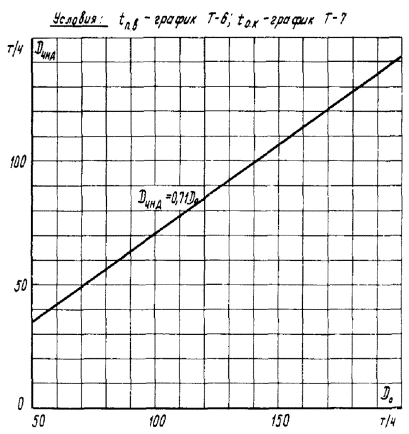

ТИПОВАЯ ЭНЕРГЕТИЧЕСКАЯ ХАРАКТЕРИСТИКА ТУРБОАГРЕГАТА

РАСХОД ПАРА В ЧНД ПРИ КОНДЕНСАЦИОННОМ РЕЖИМЕ

Тип Т-50-130 ТМЗ



Т-16

ТИПОВАЯ ЭНЕРГЕТИЧЕСКАЯ ХАРАКТЕРИСТИКА ТУРБОАГРЕГАТА

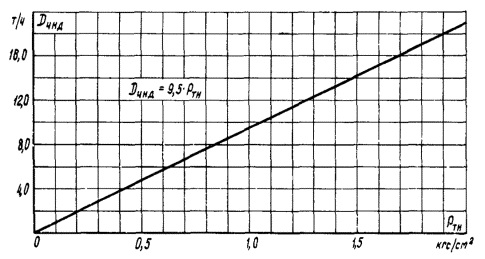

РАСХОД ПАРА В ЧНД ЧЕРЕЗ ЗАКРЫТУЮ ДИАФРАГМУ

Тип Т-50-130 ТМЗ


Т-17

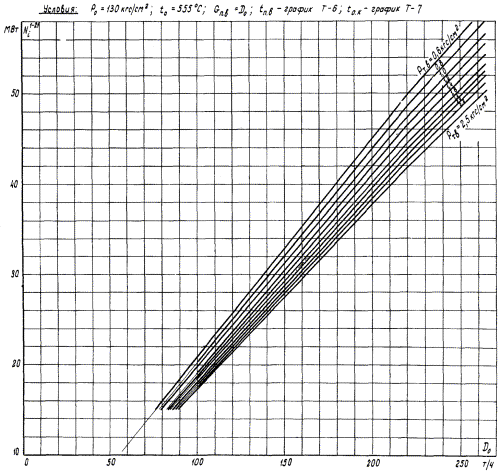

ТИПОВАЯ ЭНЕРГЕТИЧЕСКАЯ ХАРАКТЕРИСТИКА ТУРБОАГРЕГАТА

ВНУТРЕННЯЯ МОЩНОСТЬ ОТСЕКОВ 1 - 21

Тип Т-50-130 ТМЗ


Т-18

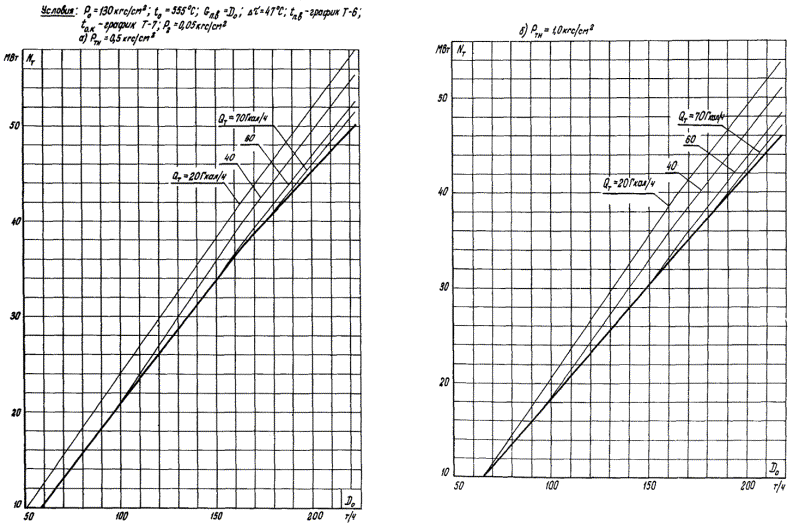

ТИПОВАЯ ЭНЕРГЕТИЧЕСКАЯ ХАРАКТЕРИСТИКА ТУРБОАГРЕГАТА

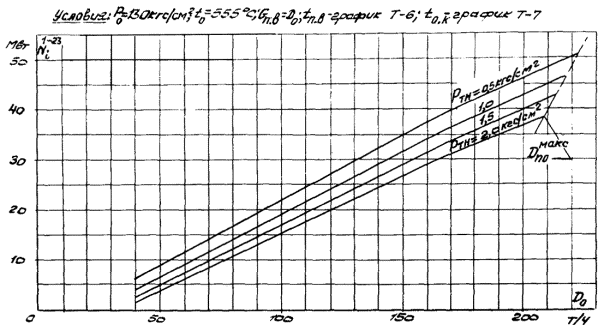

ВНУТРЕННЯЯ МОЩНОСТЬ ОТСЕКОВ 1 - 23 ПРИ ОДНОСТУПЕНЧАТОМ ПОДОГРЕВЕ СЕТЕВОЙ ВОДЫ

Тип Т-50-130 ТМЗ



Т-19

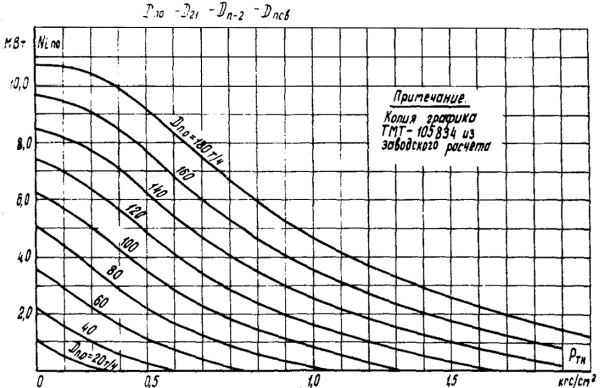

ТИПОВАЯ ЭНЕРГЕТИЧЕСКАЯ ХАРАКТЕРИСТИКА ТУРБОАГРЕГАТА

МОЩНОСТЬ ПРОМЕЖУТОЧНОГО ОТСЕКА

Тип Т-50-130 ТМЗ

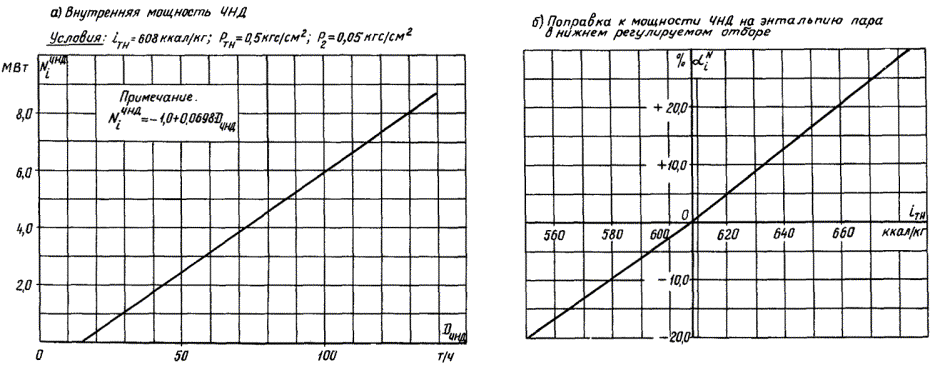

Т-20

ТИПОВАЯ ЭНЕРГЕТИЧЕСКАЯ ХАРАКТЕРИСТИКА ТУРБОАГРЕГАТА

Тип Т-50-130 ТМЗ



Т-21

ТИПОВАЯ ЭНЕРГЕТИЧЕСКАЯ ХАРАКТЕРИСТИКА ТУРБОАГРЕГАТА

УДЕЛЬНАЯ ВЫРАБОТКА ЭЛЕКТРОЭНЕРГИИ НА ТЕПЛОВОМ ПОТРЕБЛЕНИИ

Тип Т-50-130 ТМЗ



Т-21А

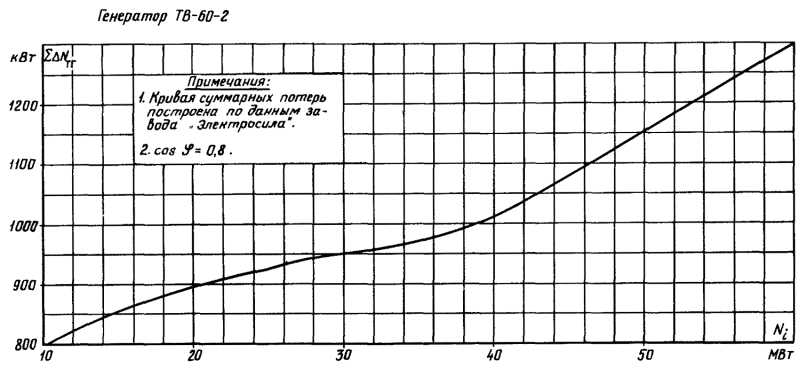

ТИПОВАЯ ЭНЕРГЕТИЧЕСКАЯ ХАРАКТЕРИСТИКА ТУРБОАГРЕГАТА

СУММАРНЫЕ ПОТЕРИ ТУРБИНЫ И ГЕНЕРАТОРА

Тип Т-50-130 ТМЗ



Т-22

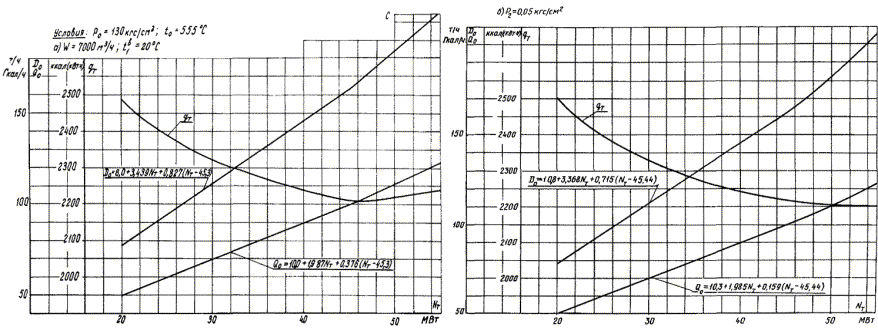

ТИПОВАЯ ЭНЕРГЕТИЧЕСКАЯ ХАРАКТЕРИСТИКА ТУРБОАГРЕГАТА

РАСХОД СВЕЖЕГО ПАРА И ТЕПЛА ПРИ КОНДЕНСАЦИОННОМ РЕЖИМЕ С ОТКЛЮЧЕННЫМ РЕГУЛЯТОРОМ ДАВЛЕНИЯ

Тип Т-50-130 ТМЗ



Т-23

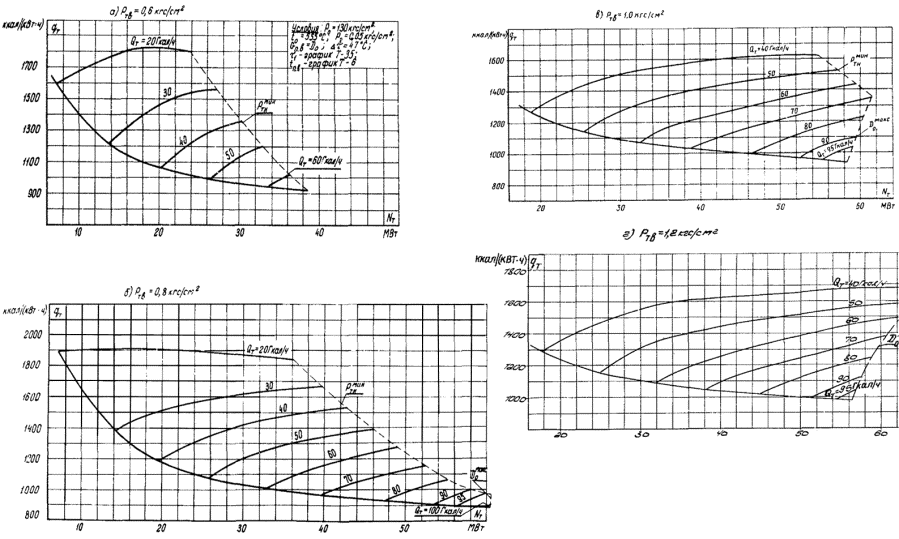

ТИПОВАЯ ЭНЕРГЕТИЧЕСКАЯ ХАРАКТЕРИСТИКА. ТУРБОАГРЕГАТА

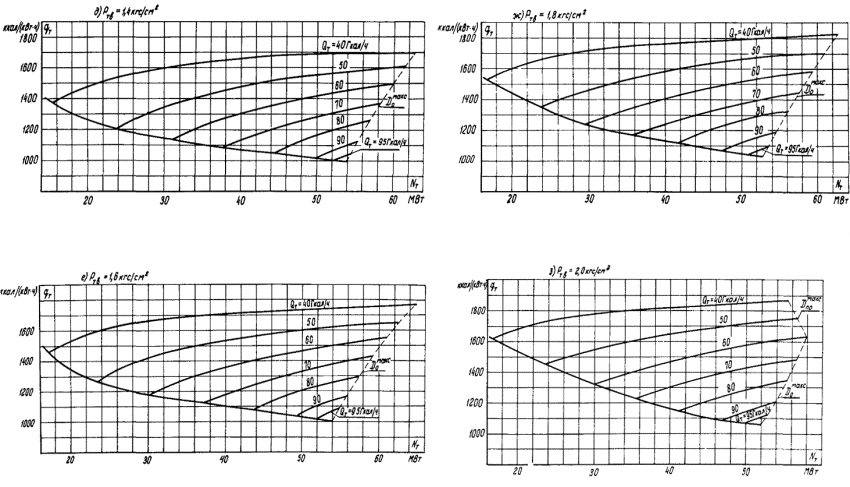

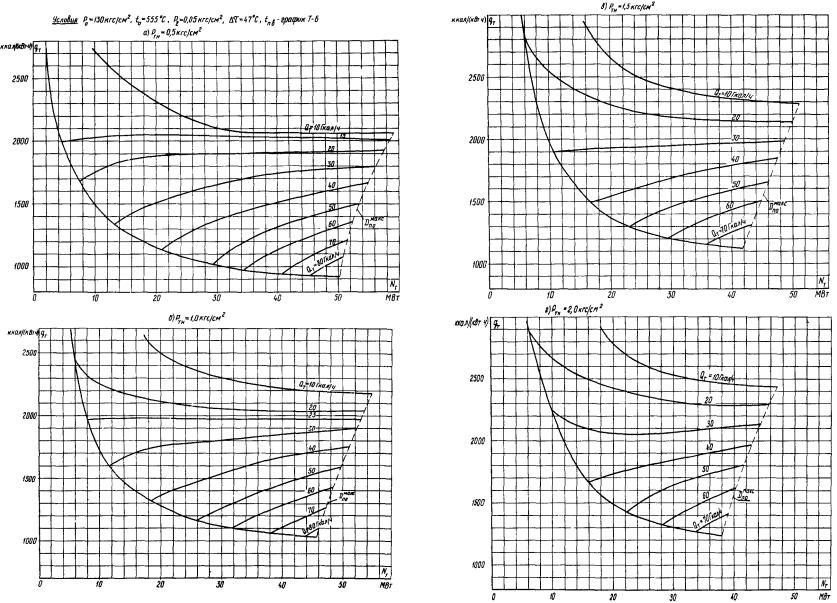

УДЕЛЬНЫЙ РАСХОД ТЕПЛА БРУТТО ПРИ ОДНОСТУПЕНЧАТОМ ПОДОГРЕВЕ СЕТЕЙ ВОДЫ

Тип Т-50-130 ТМЗ

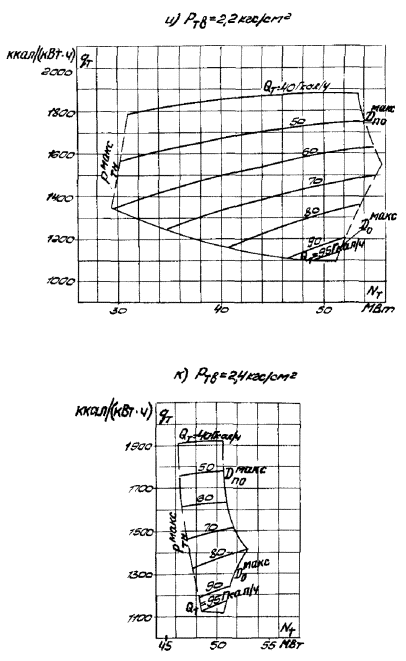

Т-24

ТИПОВАЯ ЭНЕРГЕТИЧЕСКАЯ ХАРАКТЕРИСТИКА ТУРБОАГРЕГАТА

УДЕЛЬНЫЙ РАСХОД ТЕПЛА БРУТТО ПРИ ДВУХСТУПЕНЧАТОМ ПОДОГРЕВЕ СЕТЕВОЙ ВОДЫ

Тип Т-50-130 ТМЗ



Т-24

ТИПОВАЯ ЭНЕРГЕТИЧЕСКАЯ ХАРАКТЕРИСТИКА ТУРБОАГРЕГАТА

УДЕЛЬНЫЙ РАСХОД ТЕПЛА БРУТТО ПРИ ДВУХСТУПЕНЧАТОМ ПОДОГРЕВЕ СЕТЕВОЙ ВОДЫ

Тип Т-50-130 ТМЗ


Т-24

ТИПОВАЯ ЭНЕРГЕТИЧЕСКАЯ ХАРАКТЕРИСТИКА ТУРБОАГРЕГАТА

УДЕЛЬНЫЙ РАСХОД ТЕПЛА БРУТТО ПРИ ДВУХСТУПЕНЧАТОМ ПОДОГРЕВЕ СЕТЕВОЙ ВОДЫ

Тип Т-50-130 ТМЗ



Т-25

ТИПОВАЯ ЭНЕРГЕТИЧЕСКАЯ ХАРАКТЕРИСТИКА ТУРБОАГРЕГАТА

УДЕЛЬНЫЙ РАСХОД ТЕПЛА ПРИ ТРЕХСТУПЕНЧАТОМ ПОДОГРЕВЕ СЕТЕВОЙ ВОДЫ И ЭЛЕКТРОМЕХАНИЧЕСКИЙ КПД ТУРБОАГРЕГАТА

Тип Т-50-130 ТМЗ

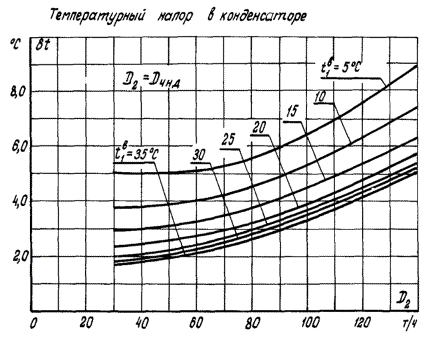

Т-26

ТИПОВАЯ ЭНЕРГЕТИЧЕСКАЯ ХАРАКТЕРИСТИКА ТУРБОАГРЕГАТА

ТЕМПЕРАТУРНЫЙ НАПОР

Тип Т-50-130 ТМЗ



Т-27

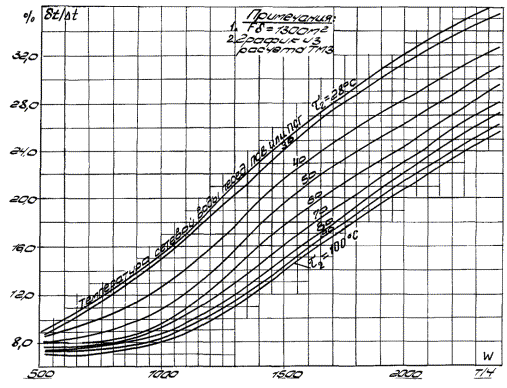

ТИПОВАЯ ЭНЕРГЕТИЧЕСКАЯ ХАРАКТЕРИСТИКА ТУРБОАГРЕГАТА

ОТНОСИТЕЛЬНЫЙ НЕДОГРЕВ СЕТЕВОЙ ВОДЫ В ПСГ И ПСВ

Тип Т-50-130 ТМЗ



Т-28

ТИПОВАЯ ЭНЕРГЕТИЧЕСКАЯ ХАРАКТЕРИСТИКА ТУРБОАГРЕГАТА

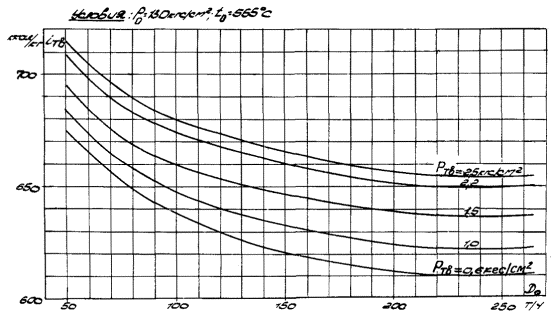

ЭНТАЛЬПИЯ ПАРА В КАМЕРЕ ВЕРХНЕГО ТЕПЛОФИКАЦИОННОГО ОТБОРА

Тип Т-50-130 ТМЗ



Т-29

ТИПОВАЯ ЭНЕРГЕТИЧЕСКАЯ ХАРАКТЕРИСТИКА ТУРБОАГРЕГАТА

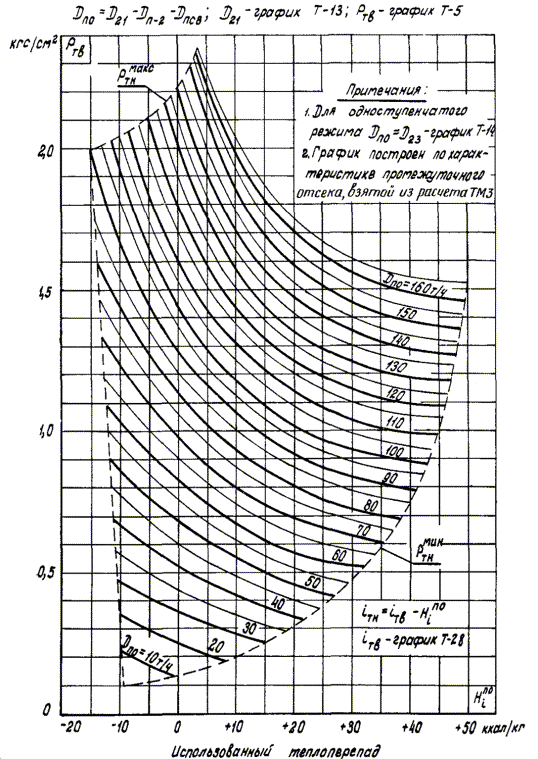

ИСПОЛЬЗОВАННЫЙ ТЕПЛОПЕРЕПАД ПРОМЕЖУТОЧНОГО ОТСЕКА

Тип Т-50-130 ТМЗ



Т-30

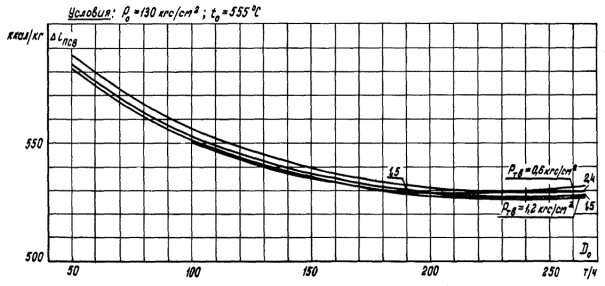

ТИПОВАЯ ЭНЕРГЕТИЧЕСКАЯ ХАРАКТЕРИСТИКА ТУРБОАГРЕГАТА

ТЕПЛОИСПОЛЬЗОВАНИЕ В ПОДОГРЕВАТЕЛЕ СЕТЕВОЙ ВОДЫ (ПСВ)

Тип Т-50-130 ТМЗ


Т-31

ТИПОВАЯ ЭНЕРГЕТИЧЕСКАЯ ХАРАКТЕРИСТИКА ТУРБОАГРЕГАТА

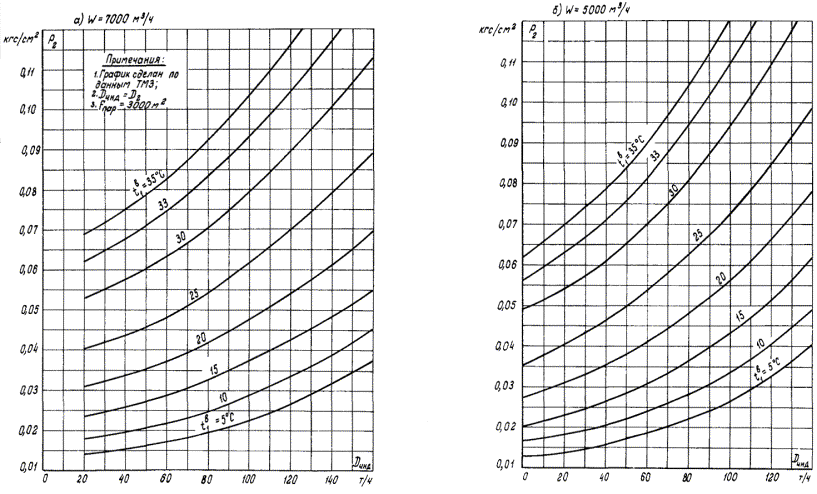

ХАРАКТЕРИСТИКА КОНДЕНСАТОРА К2-3000-2

Тип Т-50-130 ТМЗ


Т-32

ТИПОВАЯ ЭНЕРГЕТИЧЕСКАЯ ХАРАКТЕРИСТИКА ТУРБОАГРЕГАТА

Тип Т-50-130 ТМЗ


Т-33

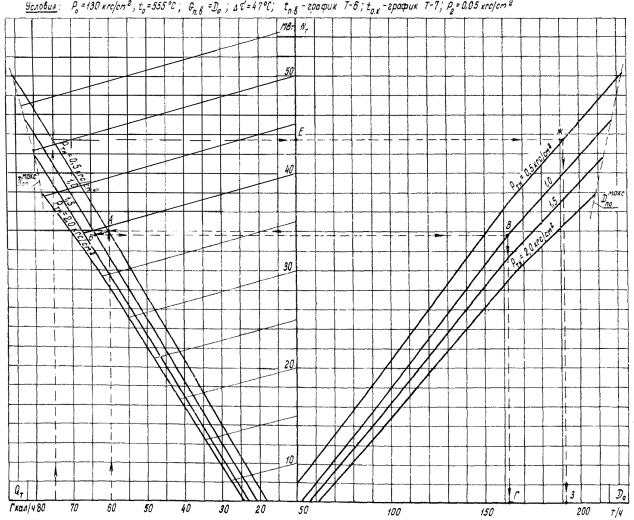

ТИПОВАЯ ЭНЕРГЕТИЧЕСКАЯ ХАРАКТЕРИСТИКА ТУРБОАГРЕГАТА

ДИАГРАММА РЕЖИМОВ ПРИ ОДНОСТУПЕНЧАТОМ ПОДОГРЕВЕ СЕТЕВОЙ ВОДЫ

Тип Т-50-130 ТМЗ



Т-33

ТИПОВАЯ ЭНЕРГЕТИЧЕСКАЯ ХАРАКТЕРИСТИКА ТУРБОАГРЕГАТА

ДИАГРАММА РЕЖИМОВ ПРИ ОДНОСТУПЕНЧАТОМ ПОДОГРЕВЕ СЕТЕВОЙ ВОДЫ

Тип Т-50-130 ТМЗ



Т-33А

ТИПОВАЯ ЭНЕРГЕТИЧЕСКАЯ ХАРАКТЕРИСТИКА ТУРБОАГРЕГАТА

ДИАГРАММА РЕЖИМОВ ПРИ ОДНОСТУПЕНЧАТОМ ПОДОГРЕВЕ СЕТЕВОЙ ВОДЫ

Тип Т-50-130 ТМЗ

Пример 1

Задано: Qт = 60 Гкал/ч; Nт = 34 МВт; Ртн = 1,0 кгс/см2.

Определить: Dо т/ч.

Определение. На диаграмме находим заданную точку А (Qт = 60 Гкал/ч; Nт = 34 МВт). От точки А параллельно наклонной прямой идем до линии заданного давления (Ртн = 1,0 кгс/см2). От полученной точки Б по прямой идем до линии заданного давления (Ртн = 1,0 кгс/см2) правого квадранта. Из полученной точки В опускаем перпендикуляр на ось расходов. Точка Г соответствует определяемому расходу свежего пара.

Пример 2

Задано: Qт = 75 Гкал/ч; Ртн = 0,5 кгс/см2.

Определить: Nт МВт; Dо т/ч.

Определение. На диаграмме находим заданную точку Д (Qт = 75 Гкал/ч; Ртн = 0,5 кгс/см2). От точки Д по прямой идем до оси мощности. Точка Е соответствует определяемой мощности. Далее по прямой идем до линии Ртн = 0,5 кгс/см2 правого квадранта. Из точки Ж опускаем перпендикуляр на ось расходов. Полученная точка З соответствует определяемому расходу свежего пара.

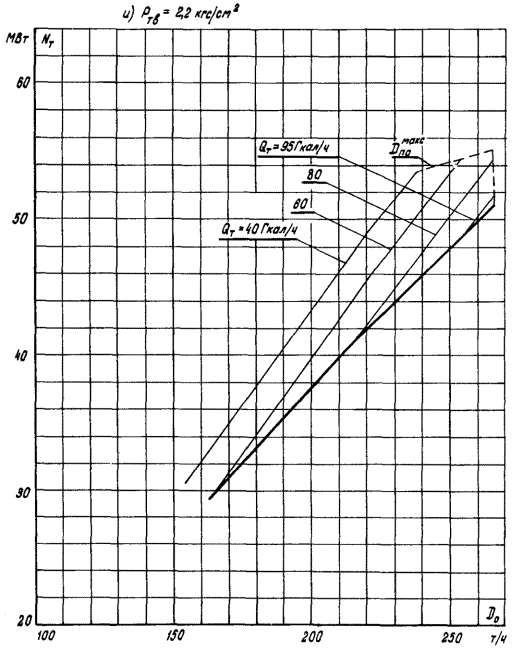

Т-34

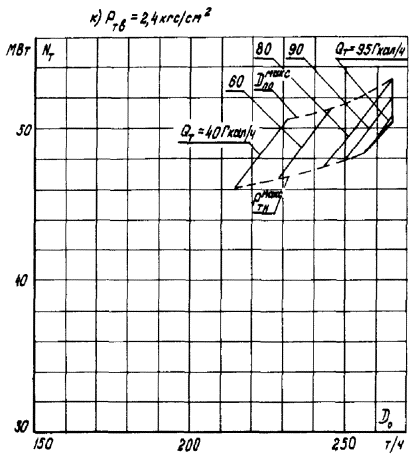

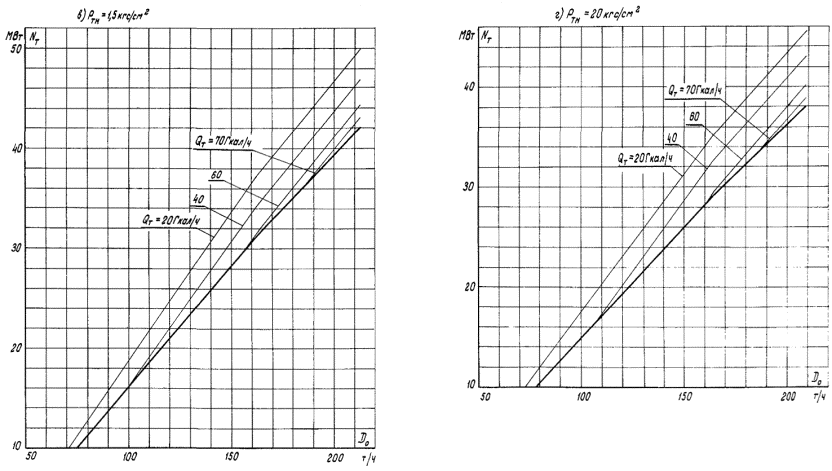

ТИПОВАЯ ЭНЕРГЕТИЧЕСКАЯ ХАРАКТЕРИСТИКА ТУРБОАГРЕГАТА

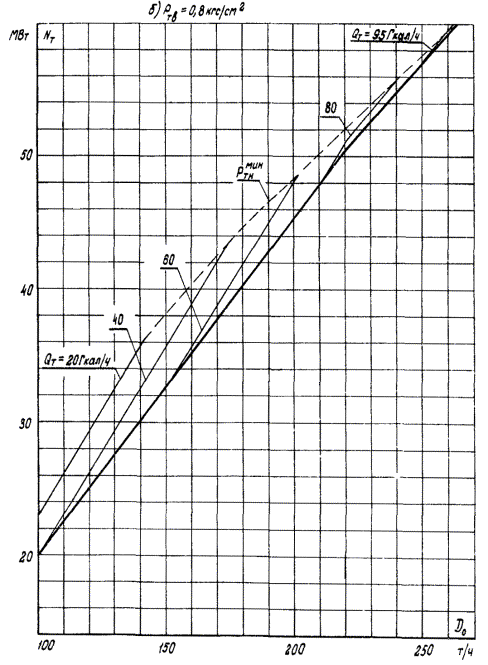

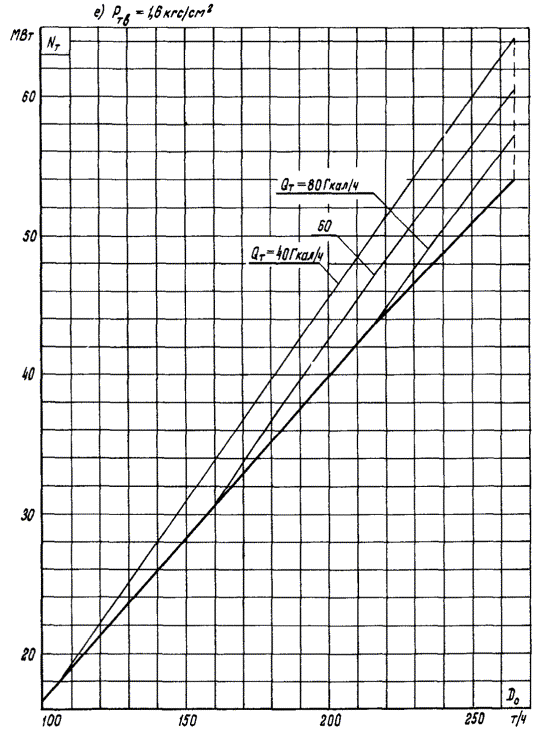

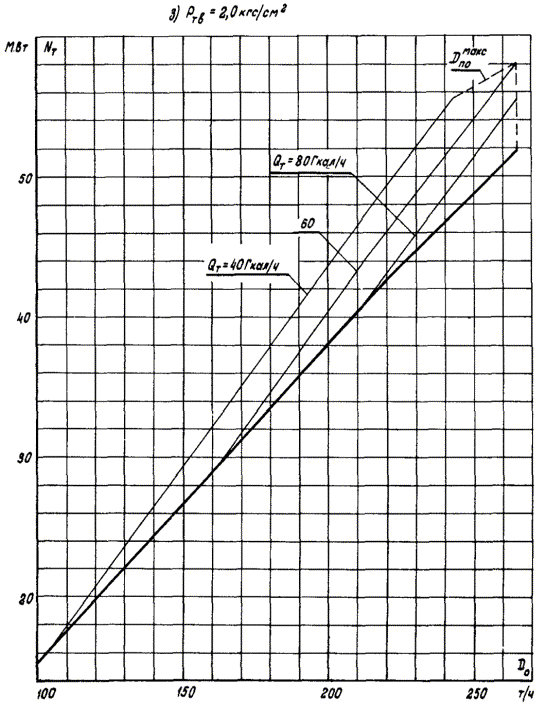

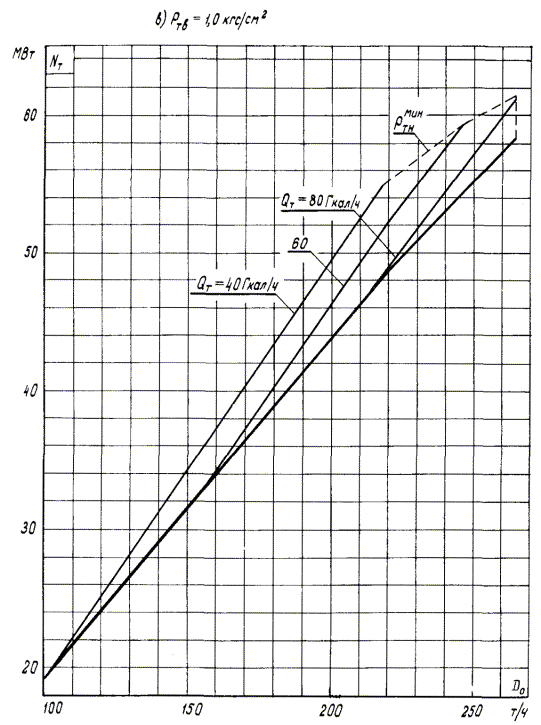

ДИАГРАММА РЕЖИМОВ ПРИ ДВУХСТУПЕНЧАТОМ ПОДОГРЕВЕ СЕТЕВОЙ ВОДЫ

Тип Т-50-130 ТМЗ



Т-34

ТИПОВАЯ ЭНЕРГЕТИЧЕСКАЯ ХАРАКТЕРИСТИКА ТУРБОАГРЕГАТА

ДИАГРАММА РЕЖИМОВ ПРИ ДВУХСТУПЕНЧАТОМ ПОДОГРЕВЕ СЕТЕВОЙ ВОДЫ

Тип Т-50-130 ТМЗ



Т-34

ТИПОВАЯ ЭНЕРГЕТИЧЕСКАЯ ХАРАКТЕРИСТИКА ТУРБОАГРЕГАТА

ДИАГРАММА РЕЖИМОВ ПРИ ДВУХСТУПЕНЧАТОМ ПОДОГРЕВЕ СЕТЕВОЙ ВОДЫ

Тип Т-50-130 ТМЗ



Т-34

ТИПОВАЯ ЭНЕРГЕТИЧЕСКАЯ ХАРАКТЕРИСТИКА ТУРБОАГРЕГАТА

ДИАГРАММА РЕЖИМОВ ПРИ ДВУХСТУПЕНЧАТОМ ПОДОГРЕВЕ СЕТЕВОЙ ВОДЫ

Тип Т-50-130 ТМЗ



Т-34

ТИПОВАЯ ЭНЕРГЕТИЧЕСКАЯ ХАРАКТЕРИСТИКА ТУРБОАГРЕГАТА

ДИАГРАММА РЕЖИМОВ ПРИ ДВУХСТУПЕНЧАТОМ ПОДОГРЕВЕ СЕТЕВОЙ ВОДЫ

Тип Т-50-130 ТМЗ



Т-34

ТИПОВАЯ ЭНЕРГЕТИЧЕСКАЯ ХАРАКТЕРИСТИКА ТУРБОАГРЕГАТА

ДИАГРАММА РЕЖИМОВ ПРИ ДВУХСТУПЕНЧАТОМ ПОДОГРЕВЕ СЕТЕВОЙ ВОДЫ

Тип Т-50-130 ТМЗ



Т-34

ТИПОВАЯ ЭНЕРГЕТИЧЕСКАЯ ХАРАКТЕРИСТИКА ТУРБОАГРЕГАТА

ДИАГРАММА РЕЖИМОВ ПРИ ДВУХСТУПЕНЧАТОМ ПОДОГРЕВЕ СЕТЕВОЙ ВОДЫ

Тип Т-50-130 ТМЗ



Т-34

ТИПОВАЯ ЭНЕРГЕТИЧЕСКАЯ ХАРАКТЕРИСТИКА ТУРБОАГРЕГАТА

ДИАГРАММА РЕЖИМОВ ПРИ ДВУХСТУПЕНЧАТОМ ПОДОГРЕВЕ СЕТЕВОЙ ВОДЫ

Тип Т-50-130 ТМЗ



Т-34

ТИПОВАЯ ЭНЕРГЕТИЧЕСКАЯ ХАРАКТЕРИСТИКА ТУРБОАГРЕГАТА

ДИАГРАММА РЕЖИМОВ ПРИ ДВУХСТУПЕНЧАТОМ ПОДОГРЕВЕ СЕТЕВОЙ ВОДЫ

Тип Т-50-130 ТМЗ



Т-34

ТИПОВАЯ ЭНЕРГЕТИЧЕСКАЯ ХАРАКТЕРИСТИКА ТУРБОАГРЕГАТА

ДИАГРАММА РЕЖИМОВ ПРИ ДВУХСТУПЕНЧАТОМ ПОДОГРЕВЕ СЕТЕВОЙ ВОДЫ

Тип Т-50-130 ТМЗ

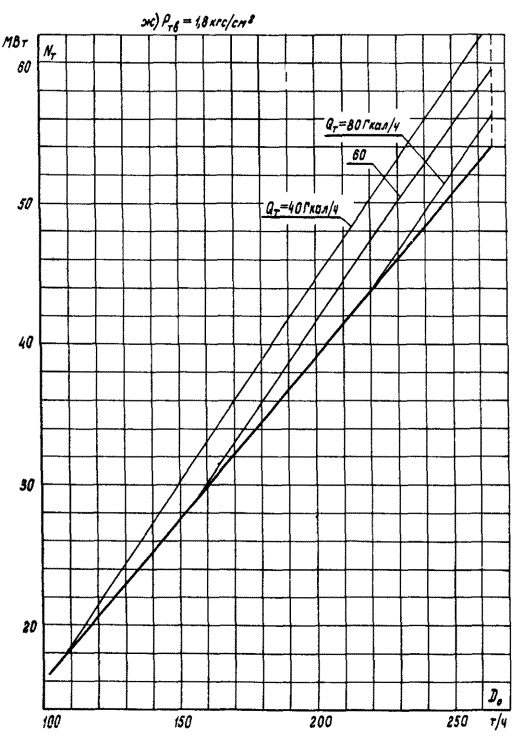

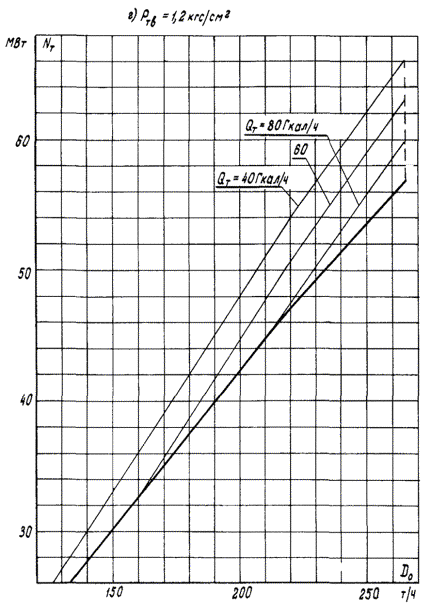

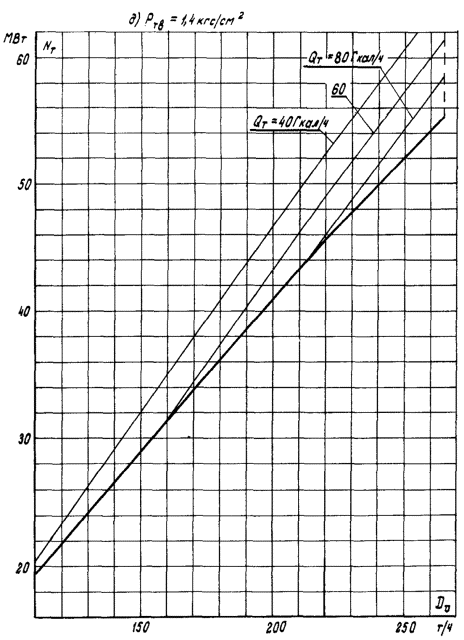

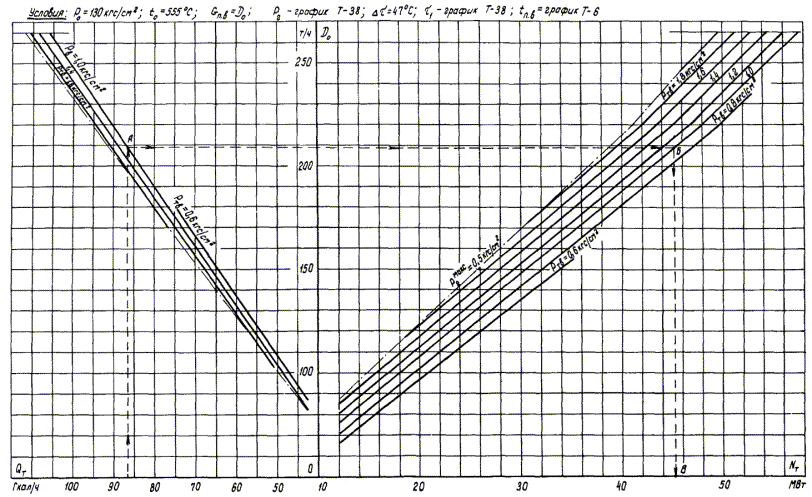

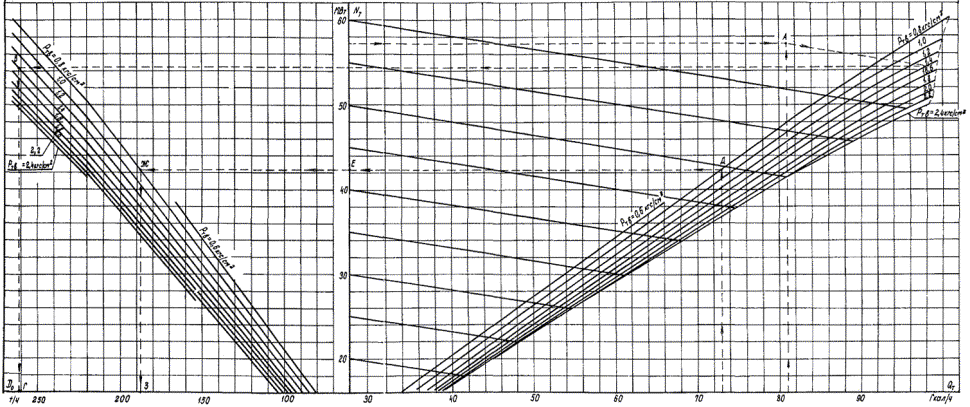

Т-34А

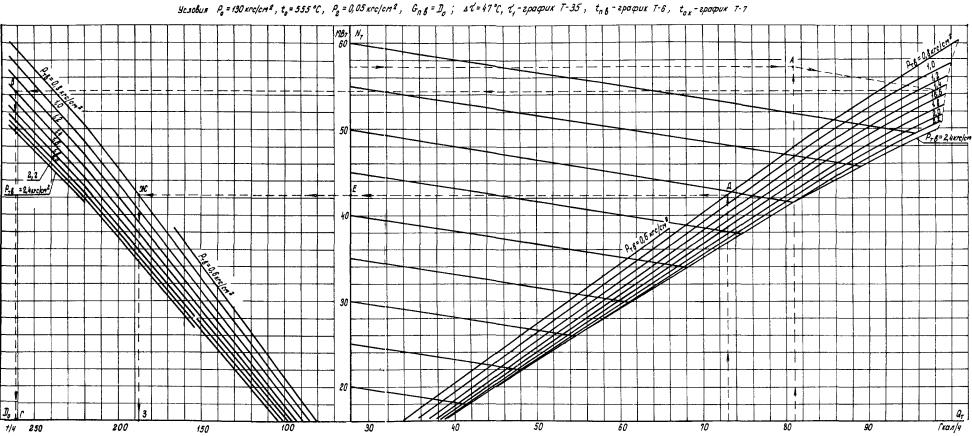

ТИПОВАЯ ЭНЕРГЕТИЧЕСКАЯ ХАРАКТЕРИСТИКА ТУРБОАГРЕГАТА
ДИАГРАММА РЕЖИМОВ ПРИ ДВУХСТУПЕНЧАТОМ ПОДОГРЕВЕ СЕТЕВОЙ ВОДЫ

Тип

T-50-I30

ТМЗ

Пример 1

Задано: QT = 81 Гкал/ч; Nт = 57,2 МВт; PTв = 1,4 кгс/см2.

Определить: D0 т/ч.

Определение. На диаграмме находим заданную точку А (Qт = 81 Гкал/ч; Nт = 57,2 МВт). От точки А параллельно наклонной прямой идем до линии заданного давления (PTв = 1,4 кгс/см2). От полученной точка Б по прямой идем до линии заданного давления (PTв = 1,4 кгс/см2) левого квадранта. Из полученной точки В опускаем перпендикуляр на ось расходов. Точка Г соответствует определяемому расходу свежего пара.

Пример 2

Задано: QT = 73 Гкал/ч; PTв = 0,8 кгс/см2.

Определить: Nт МВт; D0 т/ч.

Определение. Находим заданную точку Д (QT = 73 Гкал/ч; PTв  = 0,8 кгс/см2) От точки Д по прямой идем до оси мощности. Точка Е соответствует определяемой мощности. Далее по прямой идем до линии PTв = 0,8 кгс/см2 левого квадранта. Из полученной точки Ж опускаем перпендикуляр на ось расходов. Полученная точка З соответствует определяемому расходу свежего пара.

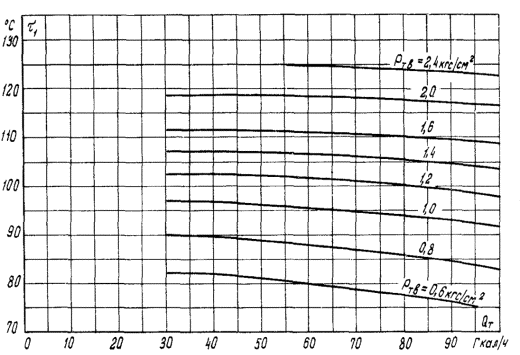

Т-35

ТИПОВАЯ ЭНЕРГЕТИЧЕСКАЯ ХАРАКТЕРИСТИКА ТУРБОАГРЕГАТА

ТЕМПЕРАТУРА ПРЯМОЙ СЕТЕВОЙ ВОДЫ ПРИ ДВУХСТУПЕНЧАТОМ ПОДОГРЕВЕ СЕТЕВОЙ ВОДЫ

Тип Т-50-130 ТМЗ



Т-36

ТИПОВАЯ ЭНЕРГЕТИЧЕСКАЯ ХАРАКТЕРИСТИКА ТУРБОАГРЕГАТА

Тип Т-50-130 ТМЗ

Расход пара в регулируемые отборы при работе по тепловому графику при двухступенчатом подогреве сетевой воды


Т-37

ТИПОВАЯ ЭНЕРГЕТИЧЕСКАЯ ХАРАКТЕРИСТИКА ТУРБОАГРЕГАТА

ДИАГРАММА РЕЖИМОВ ПРИ ТРЕХСТУПЕНЧАТОМ ПОДОГРЕВЕ СЕТЕВОЙ ВОДЫ

Тип Т-50-130 ТМЗ


Т-38

ТИПОВАЯ ЭНЕРГЕТИЧЕСКАЯ ХАРАКТЕРИСТИКА ТУРБОАГРЕГАТА

Тип Т-50-130 ТМЗ

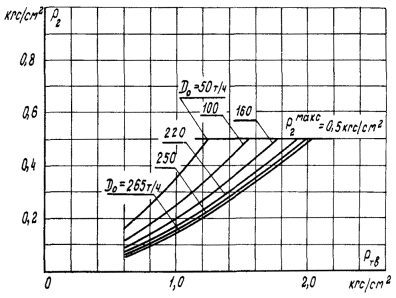

Давление отработавшего пара при трехступенчатом подогреве сетевой воды

Температура прямой сетевой воды при трехступенчатом подогреве сетевой воды

Qт = Qпсв + Qпсг + Qвп



Т-39

ТИПОВАЯ ЭНЕРГЕТИЧЕСКАЯ ХАРАКТЕРИСТИКА ТУРБОАГРЕГАТА

Тип Т-50-130 ТМЗ

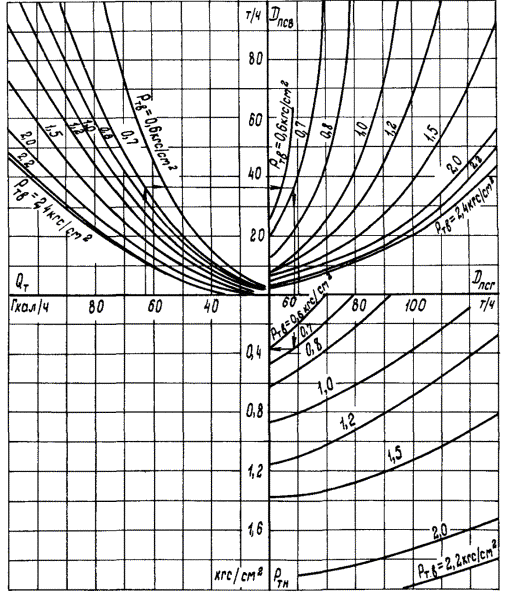

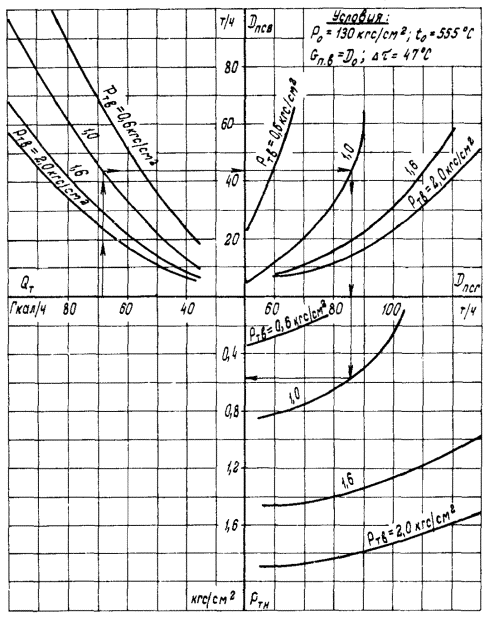

Расход пара в регулируемые отборы при работе по тепловому графику при трехступенчатом подогреве сетевой воды

Условия: Ро = 130 кгс/см2; tо = 555 °С; Dt = 47 °С



Т-40

ТИПОВАЯ ЭНЕРГЕТИЧЕСКАЯ ХАРАКТЕРИСТИКА ТУРБОАГРЕГАТА

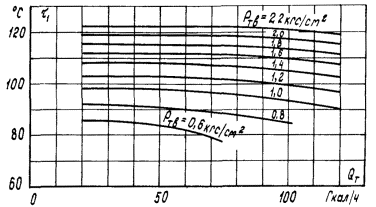

ТЕМПЕРАТУРА СЕТЕВОЙ ВОДЫ ЗА ВСТРОЕННЫМ ПУЧКОМ

Тип Т-50-130 ТМЗ



Т-41

ТИПОВАЯ ЭНЕРГЕТИЧЕСКАЯ ХАРАКТЕРИСТИКА ТУРБОАГРЕГАТА

ПОПРАВКИ К РАСХОДУ СВЕЖЕГО ПАРА ПРИ КОНДЕНСАЦИОННОМ РЕЖИМЕ

Тип Т-50-130 ТМЗ

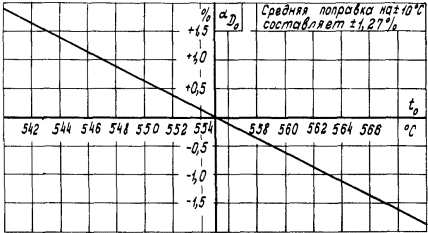

а) На отклонение температуры свежего пара от номинальной



Т-41

ТИПОВАЯ ЭНЕРГЕТИЧЕСКАЯ ХАРАКТЕРИСТИКА ТУРБОАГРЕГАТА

ПОПРАВКИ К РАСХОДУ СВЕЖЕГО ПАРА ПРИ КОНДЕНСАЦИОННОМ РЕЖИМЕ

Тип Т-50-130 ТМЗ

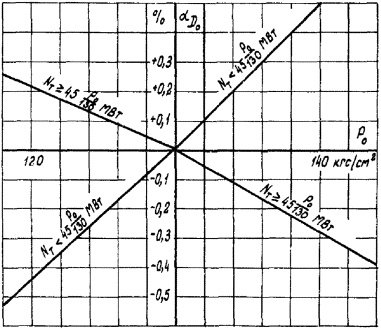

б) На отклонение давления свежего пара от номинального

в) На отклонение расхода питательной воды от номинального



Т-41

ТИПОВАЯ ЭНЕРГЕТИЧЕСКАЯ ХАРАКТЕРИСТИКА ТУРБОАГРЕГАТА

ПОПРАВКИ К РАСХОДУ СВЕЖЕГО ПАРА ПРИ КОНДЕНСАЦИОННОМ РЕЖИМЕ

Тип Т-50-130 ТМЗ

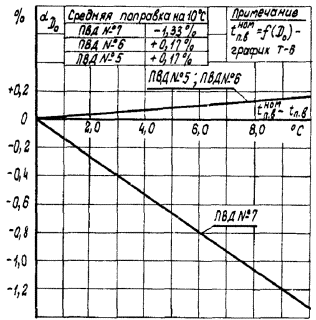

г) На недогрев питательной воды в подогревателях высокого давления

д) На изменение нагрева воды в питательном насосе

е) На отключение группы подогревателей высокого давления



Т-41

ТИПОВАЯ ЭНЕРГЕТИЧЕСКАЯ ХАРАКТЕРИСТИКА ТУРБОАГРЕГАТА

ПОПРАВКИ К РАСХОДУ СВЕЖЕГО ПАРА ПРИ КОНДЕНСАЦИОННОМ РЕЖИМЕ

Тип Т-50-130 ТМЗ

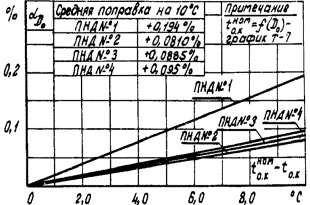

ж) На недогрев конденсата в подогревателях низкого давления

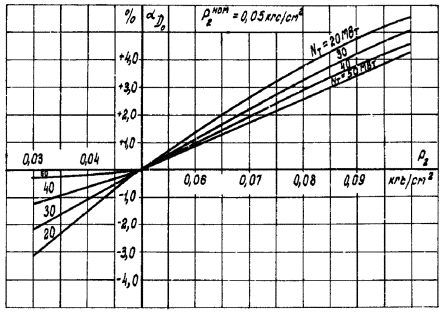

з) На отклонение давления отработавшего пара в конденсаторе турбины от номинального

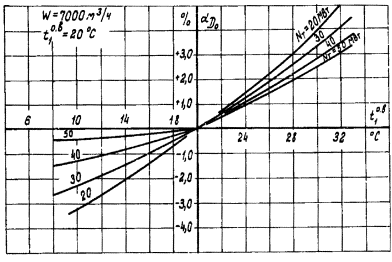

и) На отклонение температуры охлаждающей воды на входе в конденсатор турбины от номинальной



Т-42

ТИПОВАЯ ЭНЕРГЕТИЧЕСКАЯ ХАРАКТЕРИСТИКА ТУРБОАГРЕГАТА

ПОПРАВКИ К УДЕЛЬНОМУ РАСХОДУ ТЕПЛА ПРИ КОНДЕНСАЦИОННОМ РЕЖИМЕ

Тип Т-50-130 ТМЗ

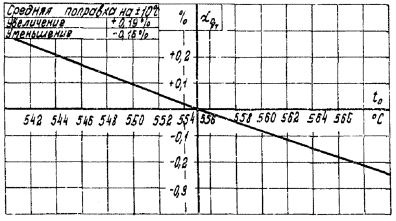

а) На отклонение температуры свежего пара от номинальной

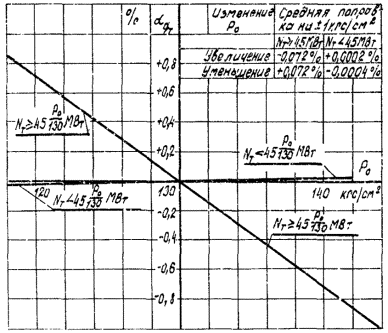

б) На отклонение давления свежего пара от номинального

в) На отклонение расхода питательной воды от номинального



Т-42

ТИПОВАЯ ЭНЕРГЕТИЧЕСКАЯ ХАРАКТЕРИСТИКА ТУРБОАГРЕГАТА

ПОПРАВКИ К УДЕЛЬНОМУ РАСХОДУ ТЕПЛА ПРИ КОНДЕНСАЦИОННОМ РЕЖИМЕ

Тип Т-50-130 ТМЗ

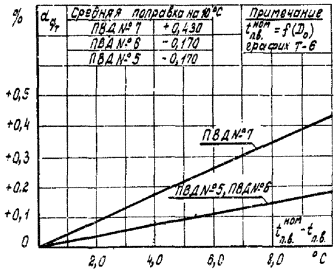

г) На недогрев питательной воды в подогревателях высокого давления

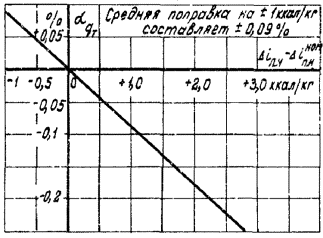

д) На изменение нагрева воды в питательном насосе

е) На отключение группы подогревателей высокого давления



Т-42

ТИПОВАЯ ЭНЕРГЕТИЧЕСКАЯ ХАРАКТЕРИСТИКА ТУРБОАГРЕГАТА

ПОПРАВКИ К УДЕЛЬНОМУ РАСХОДУ ТЕПЛА ПРИ КОНДЕНСАЦИОННОМ РЕЖИМЕ

Тип Т-50-130 ТМЗ

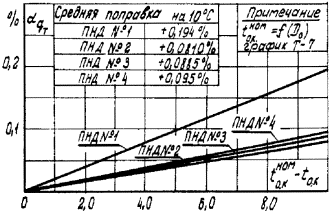

ж) На недогрев основного конденсата в подогревателях низкого давления

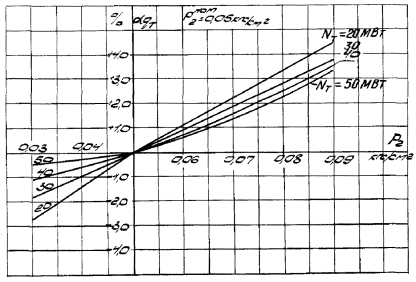

з) На отклонение давления отработавшего пара в конденсаторе турбины от номинального

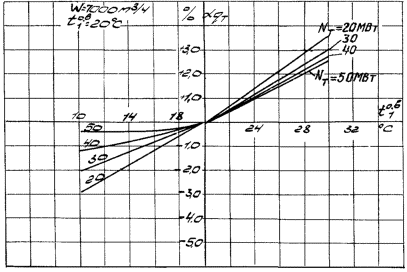

и) На отклонение температуры охлаждающей воды на входе в конденсатор турбины от номинальной


Т-43

ТИПОВАЯ ЭНЕРГЕТИЧЕСКАЯ ХАРАКТЕРИСТИКА ТУРБОАГРЕГАТА

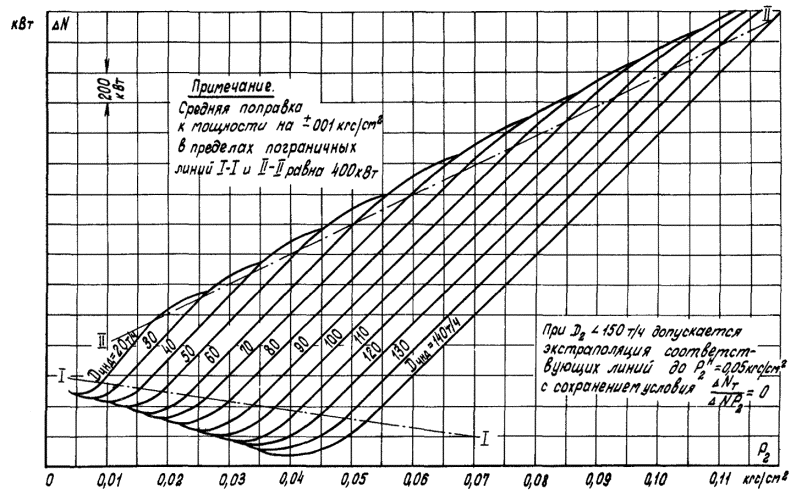

ПОПРАВКА К МОЩНОСТИ НА ДАВЛЕНИЕ ОТРАБОТАВШЕГО ПАРА В КОНДЕНСАТОРЕ

Тип Т-50-130 ТМЗ



Т-44

ТИПОВАЯ ЭНЕРГЕТИЧЕСКАЯ ХАРАКТЕРИСТИКА ТУРБОАГРЕГАТА

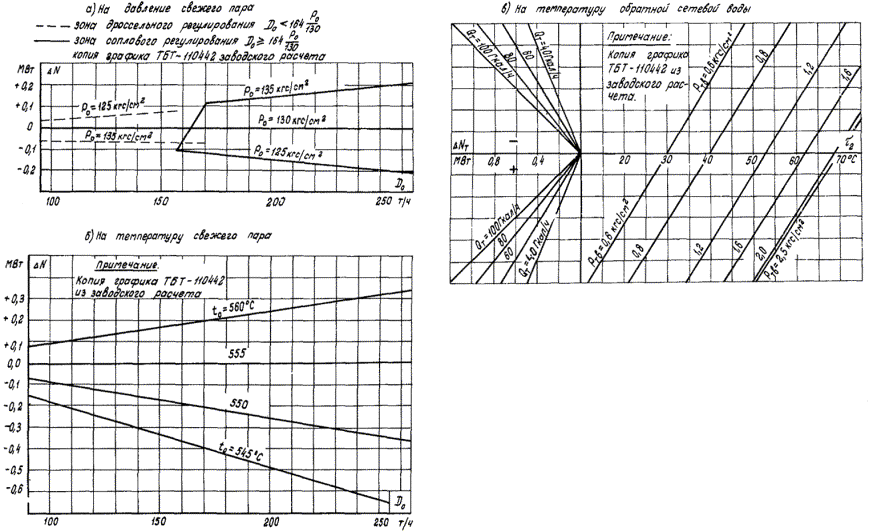

ПОПРАВКИ К МОЩНОСТИ ПРИ РАБОТЕ С ТЕПЛОФИКАЦИОННЫМИ ОТБОРАМИ

Тип Т-50-130 ТМЗ



Т-34А

ТИПОВАЯ ЭНЕРГЕТИЧЕСКАЯ ХАРАКТЕРИСТИКА ТУРБОАГРЕГАТА

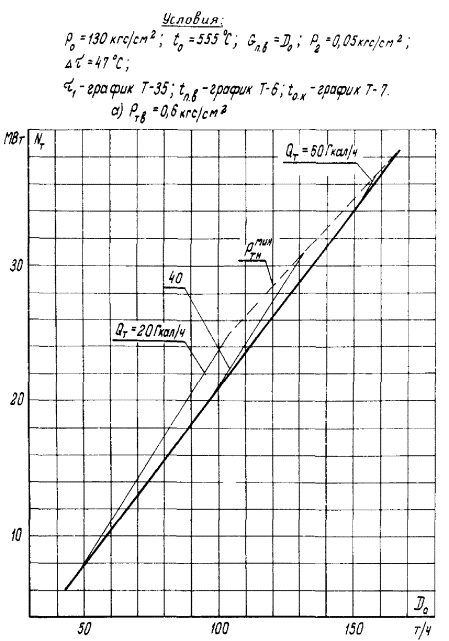

ДИАГРАММА РЕЖИМОВ ПРИ ДВУХСТУПЕНЧАТОМ ПОДОГРЕВЕ СЕТЕВОЙ ВОДЫ

Тип Т-50-130 ТМЗ

Условия: Ро = 130 кгс/см2; tо = 555 °С; Р2 = 0,05 кгс/см2; Gп.в = Dо; Dt = 47 °С; t1 - график Т-35; tп.в - график Т-6; tо.к - график Т-7

Пример 1

Задано: Qт = 81 Гкал/ч; Nт = 57,2 МВт; Ртв = 1,4 кгс/см2.

Определить: Dо т/ч.

Определение. На диаграмме находим заданную точку А (Qт = 81 Гкал/ч; Nт = 57,2 МВт). От точки А параллельно наклонной прямой идем до линии заданного давления (Ртв = 1,4 кгс/см2). От полученной точки Б по прямой идем до линии заданного давления (Ртв = 1,4 кгс/см2) левого квадранта. Из полученной точки В опускаем перпендикуляр на ось расходов. Точка Г соответствует определяемому расходу свежего пара.

Пример 2

Задано: Qт = 73 Гкал/ч; Ртв = 0,8 кгс/см2.

Определить: Nт МВт; Dо т/ч.

Определение. Находим заданную точку Д (Qт = 73 Гкал/ч; Ртв = 0,8 кгс/см2). От точки Д по прямой идем до оси мощности. Точка Е соответствует определяемой мощности. Далее по прямой идем до линии Ртв = 0,8 кгс/см2 левого квадранта. Из полученной точки Ж опускаем перпендикуляр на ось расходов. Полученная точка З соответствует определяемому расходу свежего пара.


ПРИЛОЖЕНИЕ

1. Типовая энергетическая характеристика турбоагрегата Т-50-130 ТМЗ составлена на базе тепловых испытаний двух турбин (проведенных Южтехэнерго на Ленинградской ТЭЦ-14 и Сибтехэнерго на Усть-Каменогорской ТЭЦ) и отражает среднюю экономичность прошедшего капитальный ремонт турбоагрегата, работающего по заводской расчетной тепловой схеме (график Т-1) и при следующих условиях, принятых за номинальные:

- давление и температура свежего пара перед стопорными клапанами турбины - соответственно - 130 кгс/см2* и 555 °С;

* В тексте и на графиках приводится абсолютное давление.

- максимально допустимый расход свежего пара - 265 т/ч;

- максимально допустимые расходы пара через переключаемый отсек и ЧНД - соответственно 165 и 140 т/ч; предельные значения расходов пара через определенные отсеки соответствуют техническим условиям ТУ 24-2-319-71;

- давление отработавшего пара:

а) для характеристики конденсационного режима с постоянным давлением и характеристик работы с отборами для двух- и одноступенчатого подогрева сетевой воды - 0,05 кгс/см2;

б) для характеристики конденсационного режима при постоянном расходе и температуре охлаждающей воды в соответствии с тепловой характеристикой конденсатора К-2-3000-2 при W = 7000 м3/ч и tв1 = 20 °С - (график Т-31);

в) для режима работы с отбором пара при трехступенчатом подогреве сетевой воды - в соответствии с графиком Т-38;

- система регенерации высокого и низкого давлений включена полностью; на деаэратор 6 кгс/см2 подается пар из III или II отборов (при снижении давления пара в камере III отбора до 7 кгс/см2 пар на деаэратор подается из II отбора);

- расход питательной воды равен расходу свежего пара;

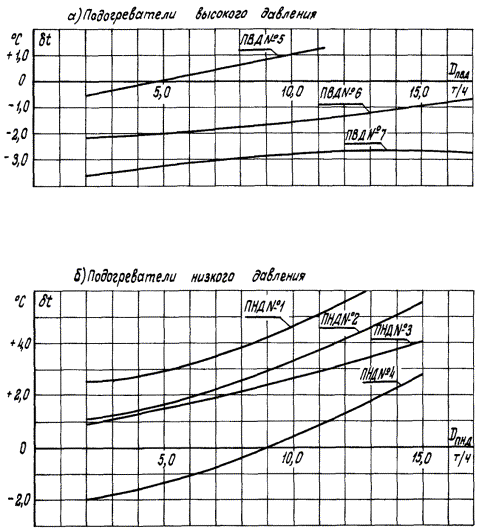

- температура питательной воды и основного конденсата турбины за подогревателями соответствует зависимостям, приведенным на графиках Т-6 и Т-7;

- прирост энтальпии питательной воды в питательном насосе - 7 ккал/кг;

- КПД электрического генератора соответствует гарантийным данным завода «Электросила»;

- диапазон регулирования давления в верхнем теплофикационном отборе - 0,6 - 2,5 кгс/см2, а в нижнем - 0,5 - 2,0 кгс/см2;

- нагрев сетевой воды в теплофикационной установке - 47 °С.

Положенные в основу настоящей энергетической характеристики данные испытаний обработаны с применением «Таблиц теплофизических свойств воды и водяного пара» (Изд-во стандартов, 1969).

Конденсат греющего пара подогревателей высокого давления сливается каскадно в ПВД № 5, а из него подается в деаэратор 6 кгс/см2. При давлении пара в камере III отбора ниже 9 кгс/см2 конденсат греющего пара из ПВД № 5 направляется в ПВД 4. При этом, если давление пара в камере II отбора выше 9 кгс/см2, конденсат греющего пара из ПВД № 6 направляется в деаэратор 6 кгс/см2.

Конденсат греющего пара подогревателей низкого давления сливается каскадно в ПНД № 2, из него сливными насосами подается в линию основного конденсата за ПНД № 2. Конденсат греющего пара из ПНД № 1 сливается в конденсатор.

Верхний и нижний подогреватели сетевой воды подключаются соответственно к VI и VII отборам турбины. Конденсат греющего пара верхнего подогревателя сетевой воды подается в линию основного конденсата за ПНД № 2, а нижнего - в линию основного конденсата за ПНД № I.

2. В состав турбоагрегата, наряду с турбиной, входит следующее оборудование:

- генератор типа ТВ-60-2 завода «Электросила» с водородным охлаждением;

- четыре подогревателя низкого давления: ПНД № 1 и ПНД № 2 типа ПН-100-16-9, ПНД № 3 и ПНД № 4 типа ПН-130-16-9;

- три подогревателя высокого давления: ПВД № 5 типа ПВ-350-230-21М, ПВД № 6 типа ПВ-350-230-36М, ПВД № 7 типа ПВ-350-230-50М;

- поверхностный двухходовой конденсатор К2-3000-2;

- два основных трехступенчатых эжектора ЭП-3-600-4А и один пусковой (постоянно в работе находится один основной эжектор);

- два подогревателя сетевой воды (верхний и нижний) ПСС-1300-3-8-1;

- два конденсатных насоса 8КсД-6´3 с приводом от электродвигателей мощностью по 100 кВт (постоянно в работе находится один насос, другой - в резерве);

- три конденсатных насоса подогревателей сетевой воды 8КсД-5´3 с приводом от электродвигателей мощностью 100 кВт каждый (в работе находится два насоса, один - в резерве).

3. При конденсационном режиме работы с отключенным регулятором давления полный расход тепла брутто и расход свежего пара в зависимости от мощности на выводах генератора аналитически выражается следующими уравнениями:

- при постоянном давлении пара в конденсаторе Р2 = 0,05 кгс/см2 (график Т-22, б)

Qо = 10,3 + 1,985Nт + 0,195 (Nт - 45,44) Гкал/ч;                              (1)

Dо = 10,8 + 3,368 Nт + 0,715 (Nт - 45,44) т/ч;                                 (2)

- при постоянных расходе (W = 7000 м3/ч) и температуре (tв1 = 20 °С) охлаждающей воды (график Т-22, а):

Qо = 10,0 + 1,987 Nт + 0,376 (Nт - 45,3) Гкал/ч;                                 (3)

Dо = 8,0 + 3,439 Nт + 0,827 (Nт - 45,3) т/ч.                                       (4)

Расходы тепла и свежего пара для заданной в условиях эксплуатации мощности определяются по приведенным выше зависимостям с последующим введением необходимых поправок (графики Т-41, Т-42, Т-43); эти поправки учитывают отклонения эксплуатационных условий от номинальных (от условий характеристики).

Система поправочных кривых практически охватывает весь диапазон возможных отклонений условий эксплуатации турбоагрегата от номинальных. Это обеспечивает возможность анализа работы турбоагрегата в условиях электростанции.

Поправки рассчитаны для условия сохранения постоянной мощности на выводах генератора. При наличии двух отклонений и более условий эксплуатации турбогенератора от номинальных поправки алгебраически суммируются.

4. При режиме с теплофикационными отборами турбоагрегат может работать с одно-, двух- и трехступенчатым подогревом сетевой воды. Соответствующие типовые диаграммы режимов приведены на графиках Т-33 (а - г), Т-33А, Т-34 (а - к), Т-34А и Т-37.

На диаграммах указаны условия их построения и приведены правила пользования.

Типовые диаграммы режимов позволяют непосредственно определить для принятых исходных условий (Nт, Qт, Рт) расход пара на турбину.

На графиках Т-33 (а - г) и Т-34 (а - к) изображены диаграммы режимов, выражающие зависимость Dо = f(Nт, Qт) при определенных значениях давлений в регулируемых отборах.

Следует отметить, что диаграммы режимов для одно- и двухступенчатого подогрева сетевой воды, выражающие зависимость Dо = f(Nт, Qт, Рт) (графики Т-33А и Т-34А), менее точны из-за определенных допущений, принятых при их построении. Эти диаграммы режимов могут быть рекомендованы для пользования при ориентировочных расчетах. При их использовании следует иметь в виду, что на диаграммах не указаны четко границы, определяющие все возможные режимы (по предельным расходам пара через соответствующие отсеки проточной части турбины и предельным давлениям в верхнем и нижнем отборах).

Для более точного определения значения расхода пара на турбину по заданным тепловой и электрической нагрузке и давлению пара в регулируемом отборе, а также определения зоны допустимых режимов работы следует пользоваться диаграммами режимов, представленными на графиках Т-33 (а - г) и Т-34 (а - к).

Удельные расходы тепла на производство электроэнергии для соответствующих режимов работы следует определять непосредственно по графикам Т-23 (а - г) - для одноступенчатого подогрева сетевой воды и Т-24 (а - к) - для двухступенчатого подогрева сетевой воды.

Эти графики построены по результатам специальных расчетов с использованием характеристик отсеков проточной части турбины и теплофикационной установки и не содержат неточностей, появляющихся при построении диаграмм режимов. Расчет удельных расходов тепла на выработку электроэнергии с использованием диаграмм режимов дает менее точный результат.

Для определения удельных расходов тепла на производство электроэнергии, а также расходов пара на турбину по графикам Т-33 (а - г) и Т-34 (а - к) при давлениях в регулируемых отборах, для которых непосредственно не приводятся графики, следует использовать метод интерполяции.

Для режима работы с трехступенчатым подогревом сетевой воды удельный расход тепла на производство электроэнергии следует определять по графику Т-25, который рассчитан по следующей зависимости:

qт = 860 (1 + ) +  ккал/(кВт×ч),                                   (5)

где Qпр - постоянные прочие тепловые потери, для турбин 50 МВт, принимаемые равными 0,61 Гкал/ч, согласно «Инструкции и методическим указаниям по нормированию удельных расходов топлива на тепловых электростанциях» (БТИ ОРГРЭС, 1966).

На графиках Т-44 приведены поправки к мощности на выводах генератора при отклонении условий работы турбоагрегата от номинальных. При отклонении давления отработавшего пара в конденсаторе от номинального значения, поправка к мощности определяется по сетке поправок на вакуум (график Т-43).

Знаки поправок соответствуют переходу от условий построения диаграммы режимов к эксплуатационным.

При наличии двух отклонений и более условий работы турбоагрегата от номинальных поправки алгебраически суммируются.

Поправки к мощности на параметры свежего пара и температуру обратной сетевой воды соответствуют данным заводского расчета.

Для условия сохранения постоянным отпускаемого количества тепла потребителю (Qт = const) при изменении параметров свежего пара необходимо к мощности внести дополнительную поправку, учитывающую изменение расхода пара в отбор вследствие изменения энтальпии пара в регулируемом отборе. Эта поправка определяется по следующим зависимостям:

- при работе по электрическому графику и неизменном расходе пара на турбину:

D = -0,1 Qто - ) кВт;                                           (6)

D = +0,1 Qт(tо - ) кВт;                                             (7)

- при работе по тепловому графику:

D = +0,343 Qто - ) кВт;                                        (8)

D = -0,357 Qт(tо - ) кВт;                                            (9)

D = +0,14 Qто - ) кг/ч;                                          (10)

D = -0,14 Qт(tо - ) кг/ч.                                            (11)

Энтальпия пара в камерах регулируемых теплофикационных отборов определяется по графикам Т-28 и Т-29.

Температурный напор подогревателей сетевой воды принят по расчетным данным ТМЗ и определяется по относительному недогреву по графику Т-37.

При определении теплоиспользования подогревателей сетевой воды переохлаждение конденсата греющего пара принимается равным 20 °С.

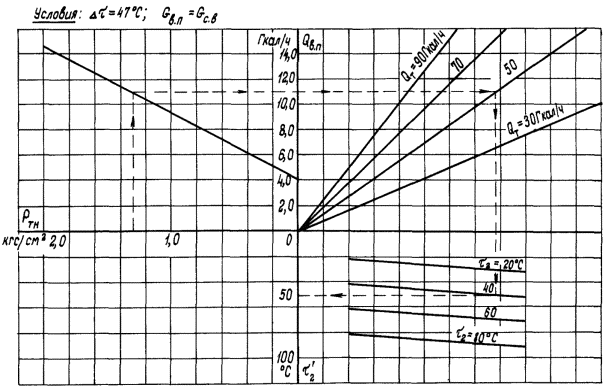

При определении количества тепла, воспринимаемого встроенным пучком (для трехступенчатого подогрева сетевой воды), температурный напор принимается равным 6 °С.

Электрическая мощность, развиваемая по теплофикационному циклу за счет отпуска тепла из регулируемых отборов, определяется из выражения

Nтф = Wтф × Qт МВт,                                                       (12)

где Wтф - удельная выработка электроэнергии по теплофикационному циклу при соответствующих режимах работы турбоагрегата определяется по графику Т-21.

Электрическая мощность, развиваемая по конденсационному циклу определяется как разность

Nкн = Nт - Nтф МВт.                                                          (13)

5. Методика определения удельного расхода тепла на выработку электроэнергии для различных режимов работы турбоагрегата при отклонении заданных условий от номинальных объясняется следующими примерами.

Пример 1. Конденсационный режим с отключенным регулятором давления.

Дано: Nт = 40 МВт, Ро = 125 кгс/см2, tо = 550 °С, Р2 = 0,06 кгс/см2; тепловая схема - расчетная.

Требуется определить расход свежего пара и удельный расход тепла брутто при заданных условиях (Nт = 40 МВт).

В табл. 1 приводится последовательность расчета.

Пример 2. Режим работы с регулируемыми отборами пара при двух- и одноступенчатом подогреве сетевой воды.

А. Режим работы по тепловому графику

Дано: Qт = 60 Гкал/ч; Ртв =1,0 кгс/см2; Ро = 125 кгс/см2; tо = 545 °С; t2 = 55 °С; подогрев сетевой воды - двухступенчатый; тепловая схема - расчетная; остальные условия - номинальные.

Требуется определить мощность на выводах генератора, расход свежего пара и удельный расход тепла брутто при заданных условиях (Qт = 60 Гкал/ч).

В табл. 2 приводится последовательность расчета.

Режим работы при одноступенчатом подогреве сетевой воды рассчитывается аналогично.


Таблица 1

Показатель

Обозначение

Размерность

Способ определения

Полученное значение

Расход свежего пара на турбину при номинальных условиях

т/ч

График Т-22 или уравнение (2)

145,5

Расход тепла на турбину при номинальных условиях

Гкал/ч

График Т-22 или уравнение (1)

89,7

Удельный расход тепла при номинальных условиях

ккал/(кВт×ч)

График Т-22 или Qо/Nт

2242

Поправки к расходу пара на отклонение заданных условий от номинальных:









на давление свежего пара

a

%

График Т-41

-0,22

на температуру свежего пара

a

%

График Т-41

+0,525

на давление отработавшего пара

a

%

График Т-41

+0,99

Суммарная

SaDо

%

a + a + a

+1,395

Поправки к удельному расходу тепла на отклонение заданных условий от номинальных:









на давление свежего пара

a

%

График Т-42

-0,01

на температуру свежего пара

a

%

График Т-42

+0,095

на давление отработавшего пара

a

%

График Т-42

+0,9

Суммарная

Saqт

%

a + a + a

+0,825

Расход свежего пара при заданных условиях

Dо

т/ч

(1 + )

147,4

Удельный расход тепла брутто при заданных условиях

qт

ккал/(кВт×ч)

 (1 + )

2260,5

Таблица 2

Показатель

Обозначение

Размерность*

Способ определения

Полученное значение

Расход вара на турбину при номинальных условиях

т/ч

График Т-34, в

155

Мощность на выводах генератора при номинальных условиях

МВт

График Т-34, в

31,2

Поправки к мощности на отклонение заданных условий от номинальных:









на давление свежего пара









основная

D

МВт

График Т-44, а

+0,08

дополнительная

D

МВт

Уравнение (8)

-0,103

на температуру свежего пара









основная

D

МВт

График Т-44, б

-0,35

дополнительная

D

МВт

Уравнение (9)

+0,214

на температуру обратной сетевой воды

DNr2

МВт

График Т-44, в

-0,320

Суммарная

SDNт

МВт

D + D + D + D

-0,479

Мощность на выводах генератора при заданных условиях

Nт

МВт

 + SDNт

30,721

Поправки к расходу свежего пара на отклонение параметров свежего пара от номинальных









на давление

D

т/ч

Уравнение (10)

-0,300

на температуру

D

т/ч

Уравнение (11)

+0,600

Суммарная

SDDо

т/ч

D + D

+0,300

Расход свежего пара при заданных условиях

Dо

т/ч

 + DD

154,3

Энтальпия свежего пара:









при номинальных условиях

ккал/кг

Таблицы

832,5

при заданных условиях

iо

ккал/кг

Таблицы

827,5

Энтальпия питательной воды:









при номинальных условиях

ккал/кг

График Т-6 по

218,4

при заданных условиях

iп.в

ккал/кг

График Т-6 по Dо

218,5

Изменение расхода тепла на выработку электроэнергии

DQэ*

Гкал/ч

*

-0,603

Удельный расход тепла на выработку электроэнергии:









при номинальных условиях

ккал/(кВт×ч)

График Т-24

970

при заданных условиях

qт

ккал/(кВт×ч)

985,1

* DQэ = [(iо - ) - (iп.в - )] + DD(iо - iп.в) Гкал/ч.


Б. Режим работы по электрическому графику

Дано: Nт = 52 МВт; Qт = 60 Гкал/ч, Ртв = 1,0 кгс/см2, Ро = 135 кгс/см2, tо = 550 °С, r2 = 55 °С, подогрев сетевой воды - двухступенчатый, тепловая схема - расчетная, остальные условия - номинальные.

Требуется определить расход свежего пара и удельный расход тепла брутто при заданных условиях (Nт = 52 МВт; Qт = 60 Гкал/ч).

В табл. 3 приводится последовательность расчета.

Режим работы при одноступенчатом подогреве сетевой воды рассчитывается аналогично.


Таблица 3

Показатель

Обозначение

Размерность

Способ определения

Полученное значение

Расход пара на турбину при номинальных условиях

т/ч

График Т-34, а

(по Nт, Qт, Ртв)

219,3

Поправки к мощности на отклонение заданных условий от номинальных:









на давление свежего пара









основная

D

МВт

График Т-44

+0,16

дополнительная

D

МВт

Уравнение (8)

-0,028

на температуру свежего пара









основная

D

МВт

График Т-44

-0,29

дополнительная

D

МВт

Уравнение (7)

-0,03

на температуру обратной воды

DNt2

МВт

График Т-44, в

-0,300

Суммарная

SDNт

МВт

D + D + D + D + DN

-0,488

Фиктивная мощность на выводах генератора

МВт

Nт - SDNт

52,488

Расход свежего пара при заданных условиях

Dо

т/ч

График Т-34, в

(по , Qт, Ртв)

221,2

Энтальпия свежего пара:









при номинальных условиях

ккал/кг

Таблицы по ,

832,5

при заданных условиях

iо

ккал/кг

Таблицы по Ро, tо

828,2

Энтальпия питательной воды:









при номинальных условиях

ккал/кг

График Т-6 по

239,1

при заданных условиях

iп.в

ккал/кг

График Т-6 по Dо

239,5

Изменение расхода тепла на выработку электроэнергии

DQэ

Гкал/ч

[(iо - ) - (iп.в - )] + (Dо - )(iо - iп.в)

+0,659

Поправка к удельному расходу тепла

Dqт

ккал/(кВт×ч)

DQэ/Nт×103

+1,27

Удельный расход тепла на выработку электроэнергии:









при номинальных условиях

ккал/(кВт×ч)

График Т-24

1364

при заданных условиях

qт

ккал/(кВт×ч)

qт + Dqт

1365,49


Пример 3. Режим работы с регулируемыми отборами при трехступенчатом подогреве сетевой воды.

Дано: Qт = 100 Гкал/ч; Ртв =1,0 кгс/см2, Ро = 135 кгс/см2; tо = 560 °С; тепловая схема -расчетная; стальные условия - номинальные.

Требуется определить мощность на выводах генератора, расход свежего пара и удельный расход тепла брутто при заданных условиях (Qт = 100 Гкал/ч).

В табл. 4 приводится последовательность расчета.


Таблица 4

Показатель

Обозначение

Размерность

Способ определения

Полученное значение

Мощность на выводах генератора при номинальных условиях

МВт

График Т-37 (по Qт, Ртв)

54,0

Расход свежего пара при номинальных условиях

т/ч

График Т-37 (по Qт, Ртв)

248

Поправки к мощности на отклонение заданных условий:









на давление свежего пара









основная

D

МВт

График Т-44

40,185

дополнительная

D

МВт

Уравнение (8)

+0,103

на температуру свежего пара









основная

D

МВт

График Т-44

+0,330

дополнительная

D

МВт

Уравнение (9)

-0,107

Суммарная

SDNт

МВт

D + D + D + D

+0,511

Мощность на выводах генератора при заданных условиях

Nт

МВт

 + SDNт

54,511

Поправки к расходу свежего пара на отклонение параметров свежего пара от номинальных:









на давление

D

т/ч

Уравнение (10)

+0,300

на температуру

D

т/ч

Уравнение (11)

-0,300

Суммарная

SDDо

т/ч

D + D

0

Расход свежего пара при заданных условиях

Dо

т/ч

 + DDо

248,0

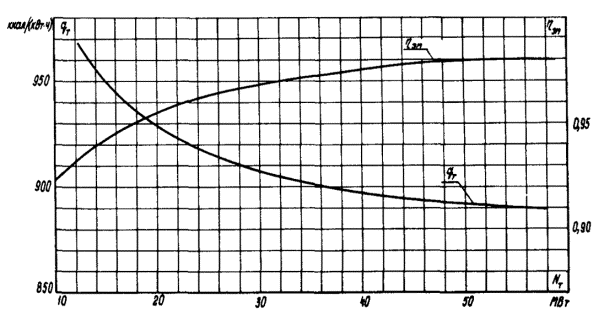

Удельный расход тепла при заданных условиях

qт

Ккал/(кВт×ч)

График Т25 по Nт

891


ПРИНЯТЫЕ ОСНОВНЫЕ УСЛОВНЫЕ ОБОЗНАЧЕНИЯ

Показатель

Обозначение

Мощность, МВт:



- на выводах генератора

NТ

- внутренняя турбины

Ni

- внутренняя отсека 1 - 21-й ступеней

Ni1 - 21

- внутренняя промежуточного отсека

Ni по

- внутренняя отсека 1 - 23-й ступеней

Ni1 - 23

- внутренняя части низкого давления

Ni ЧНД

Суммарные потери турбоагрегата, МВт

SDNта

Расход пара, т/ч:



- свежего на турбоагрегат

Dо

- на ПВД, деаэратор, ПНД

DПВД, Dд, DПНД

- из верхнего и нижнего отборов

Dтв, Dтн

- через 21-ю ступень

D21

- через промежуточный отсек

Dпо

- через 23-ю ступень

D23

- на входе в часть низкого давления

DЧНД

- отработавшего

D2

- из концевых уплотнений турбины

, , , , Dупл, , ,

Расход воды; т/ч:



- питательной

Gп.в

- конденсата через ПНД

Gк

- охлаждающей через конденсатор

W

- сетевой через теплофикационную установку

Wсв

Давление пара, кгс/см2:



- свежего (перед стопорным клапаном)

Ро

- за регулирующими клапанами

, , ,

- за регулирующей ступенью

Рр.ст

- в камерах нерегулируемых отборов

РI, РII, PIII, PIV, PV

- в камерах теплофикационных отборов - верхнего, нижнего

РТВ, РТН

- отработавшего в конденсаторе

Р2

Температура t, t °С; энтальпия, i ккал/кг:



- свежего пара (перед стопорным клапаном)

to, io

- в камерах регулируемых отборов - верхнего, нижнего

iТВ, iТН

- питательной воды

tП.В, iП.В

- основного конденсата

tо.к, iо.к

- конденсата вара верхнего и нижнего регулируемых отборов

, , ,

- охлаждающей воды на входе в конденсатор и выходе из него

,

- сетевой воды - прямой, обратной

t1, t2

- сетевой воды на выходе из встроенного пучка

2

Использованный теплоперепад промежуточного отсека, ккал/кг

Нi по

Температурные напоры подогревателей высокого и низкого давлении, конденсатора, °С

dt

Температурный напор встроенного пучка,

dtвп

Относительный недогрев сетевой воды в верхнем и нижнем подогревателе сетевой воды

dt/Dt

Расход тепла, Гкал/ч:



- на турбину

Qо

- на выработку электроэнергии

Qэ

- отпускаемый потребителю из верхнего, нижнего отборов, суммарный

Qтв, Qтн, Qт

- используемый встроенным пучком

Qвп

Удельный расход тепла брутто, ккал/(кВт×ч)

qт

Удельная выработка электроэнергии по теплофикационному циклу, кВт/(Гкал×ч)

Wт.ф

Теплоиспользование в верхнем подогревателе сетевой воды, ккал/кг

DiПСВ

Поправки, %



- к мощности

aN

- к расходу свежего пара

aDо

- к удельному расходу тепла

a qт



Внесено Дополнение к "Типовой энергетической характеристике турбоагрегата Т-50-130 ТМЗ" (М.: СПО СОЮЗТЕХЭНЕРГО, 1979)







© 2013 Ёшкин Кот :-)
