МИНИСТЕРСТВО ЭНЕРГЕТИКИ И ЭЛЕКТРИФИКАЦИИ СССР

ГЛАВНОЕ ТЕХНИЧЕСКОЕ УПРАВЛЕНИЕ ПО ЭКСПЛУАТАЦИИ ЭНЕРГОСИСТЕМ



ТИПОВАЯ
ЭНЕРГЕТИЧЕСКАЯ ХАРАКТЕРИСТИКА
ТУРБОАГРЕГАТА

ПТ-60-90/13 (ВПТ-50-2) ТМЗ









СОЮЗТЕХЭНЕРГО

МОСКВА 1979





МИНИСТЕРСТВО ЭНЕРГЕТИКИ И ЭЛЕКТРИФИКАЦИИ СССР

ГЛАВНОЕ ТЕХНИЧЕСКОЕ УПРАВЛЕНИЕ ПО ЭКСПЛУАТАЦИИ ЭНЕРГОСИСТЕМ

УТВЕРЖДАЮ:

Заместитель начальника

Главтехуправления

____________________ В.И. ГОРИН

8 августа 1978 г.

ТИПОВАЯ
ЭНЕРГЕТИЧЕСКАЯ ХАРАКТЕРИСТИКА
ТУРБОАГРЕГАТА

ПТ-60-90/13 (ВПТ-50-2) ТМЗ

СЛУЖБА ПЕРЕДОВОГО ОПЫТА И ИНФОРМАЦИИ СОЮЗТЕХЭНЕРГО

МОСКВА 1979

Составлено Донтехэнерго с участием Московского головного предприятия «Союзтехэнерго»

Авторы инженеры В.М. ХАРАБАДЖИ и В.С. ЦВЕТКОВА

Типовая энергетическая характеристика турбоагрегата ПТ-60-90/13 (ВПТ-50-2) ЛМЗ составлена на базе тепловых испытаний, проведенных МГП «Союзтехэнерго» на Курской ТЭЦ, Южтехэнерго на Красноярской ТЭЦ, Донтехэнерго на Краматорской ТЭЦ, и отражает технически достижимую экономичность при работе с расчетной тепловой схемой (график Т-1) и принятых исходных условиях.

Дата:

изготовления ...

установки ...

характеристики ...

ТИПОВАЯ ЭНЕРГЕТИЧЕСКАЯ ХАРАКТЕРИСТИКА ТУРБОАГРЕГАТА

ПТ-60-90/13 (ВПТ-50-2) ТМЗ

ТИПОВАЯ ЭНЕРГЕТИЧЕСКАЯ ХАРАКТЕРИСТИКА ТУРБОАГРЕГАТА

Основные заводские данные турбоагрегата

 МВт

 МВт

 т/ч

Ро кгс/см2

tо °С

tв1 °С

W м3

Поверхность конденсатора F, м2

60

75

402

90

535

20

8000

3000

Сравнение результатов испытаний с гарантийными данными (при номинальных значениях Ро, tо, tв1, W, F)

Показатели

Нагрузка, МВт



60

50

50

50



Количество отбираемого пара при

Рп = 13 кгс/см2

165

140

0

230



Рт = 1,2 кгс/см2

115

100

160

0



Расход свежего пара Dо, т/ч

по гарантиям

390,6

324

244

358,5



по испытаниям*

384,6

322,5

240

355



Температура питательной воды tп.в, °С

по гарантиям

232

223

214

228



по испытаниям*

236,2

231,2

222,6

234



Удельный расход пара d, кг/(кВт×ч)

по гарантиям

6,51

6,48

4,88

7,17



по испытаниям*

6,41

6,45

4,80

7,10



Отклонение удельного расхода пара от гарантийного ad, %

-1,54

-0,46

-1,64

-0,98



* Результаты испытаний, приведенные к гарантийным условиям.

Дата:

изготовления ...

установки ...

характеристики ...

ТИПОВАЯ ЭНЕРГЕТИЧЕСКАЯ ХАРАКТЕРИСТИКА ТУРБОАГРЕГАТА

ПТ-60-90/13 (ВПТ-50-2) ТМЗ

ТИПОВАЯ ЭНЕРГЕТИЧЕСКАЯ ХАРАКТЕРИСТИКА НЕТТО ТУРБОАГРЕГАТА

(Конденсационный режим, регуляторы давлений отключены)

Параметры и условия характеристики брутто график Т-2

Мощность на выводах генератора, мВт

20

29,5

40

50

55

60

Мощность, затрачиваемая на собственные нужды турбоагрегата, МВт

0,367

0,390

0,404

0,414

0,444

0,450

В том числе циркуляционными насосами при Н = 10 м вод. ст., МВт

Мощность нетто турбоагрегата, МВт

19,633

29,110

39,596

49,586

54,556

59,550

Расход тепла на выработку электроэнергии, Гкал/ч

54,7

74,299

96,38

117,41

127,925

139,64

Расход тепла на собственные нужды, Гкал/ч

Полный расход тепла на выработку электроэнергии Гкал/ч

54,84

74,439

96,52

117,55

128,065

139,78

Уравнение расхода тепла по мощности нетто, Гкал/ч

Q¢э = 14,24 + 2,068 +0,04 ( - 29,1) + 0,237 ( - 54,56)

Поправки (%) к расходу тепла нетто на изменение напора циркуляционных насосов на ±1 м вод. ст.

Мощность нетто турбоагрегата, МВт

20

30

40

50

60

±0,109

±0,079

±0,062

±0,051

±0,043


Т-1

ТИПОВАЯ ЭНЕРГЕТИЧЕСКАЯ ХАРАКТЕРИСТИКА ТУРБОАГРЕГАТА

ПТ-60-90/13 (ВПТ-50-2) ТМЗ

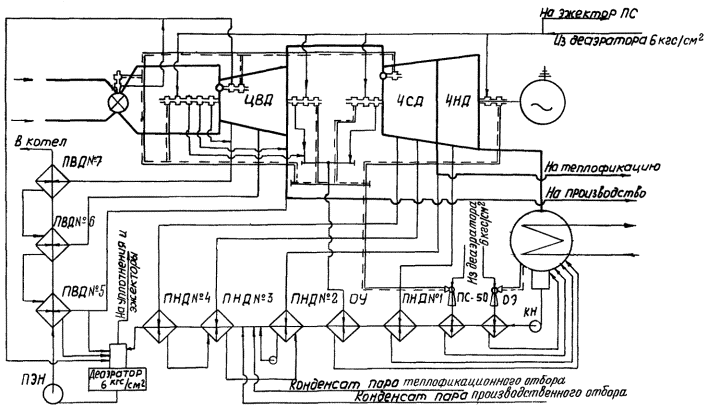

Принципиальная расчетная тепловая схема турбоагрегата ПТ-60-90/13 ЛМЗ


Т-2

ТИПОВАЯ ЭНЕРГЕТИЧЕСКАЯ ХАРАКТЕРИСТИКА ТУРБОАГРЕГАТА

ПТ-60-90/13 (ВПТ-50-2) ТМЗ

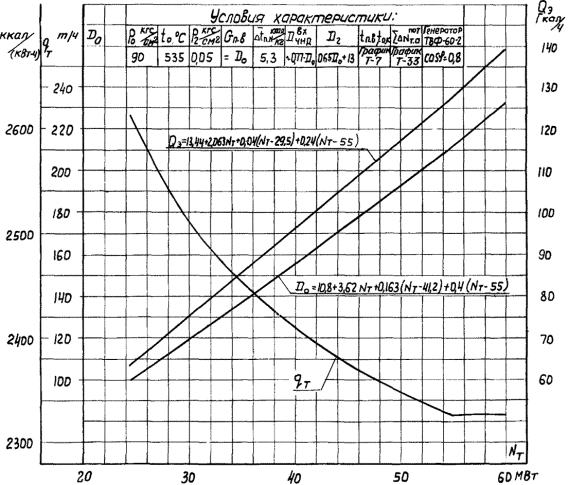

Расход пара и тепла на выработку электроэнергии (конденсационный режим, регуляторы давления отключены)



Т-3

ТИПОВАЯ ЭНЕРГЕТИЧЕСКАЯ ХАРАКТЕРИСТИКА ТУРБОАГРЕГАТА

ПТ-60-90/13 (ВПТ-50-2) ТМЗ

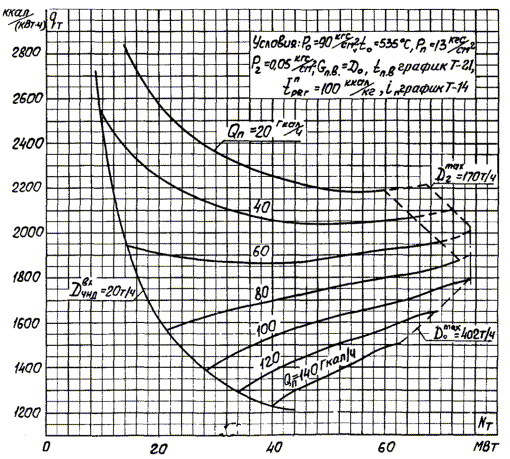

Расход тепла и пара на выработку электроэнергии (конденсационный режим, регуляторы давлений отключены)



Т-4

ТИПОВАЯ ЭНЕРГЕТИЧЕСКАЯ ХАРАКТЕРИСТИКА ТУРБОАГРЕГАТА

ПТ-60-90/13 (ВПТ-50-2) ТМЗ

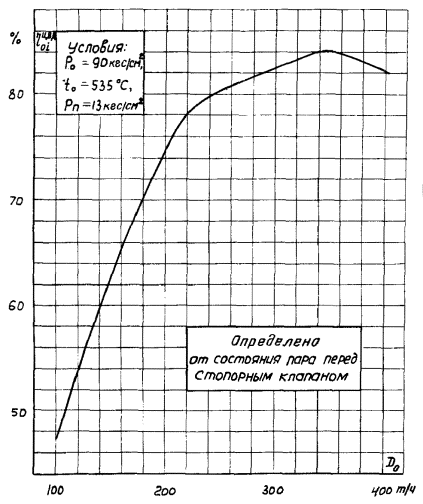

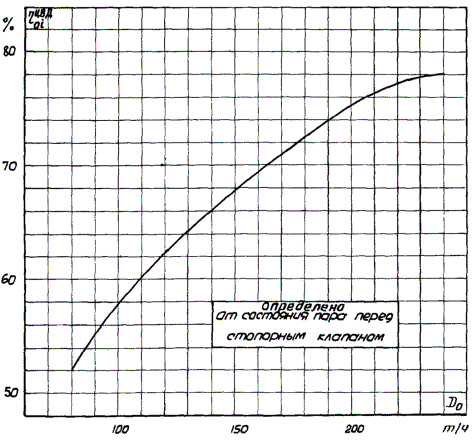

Внутренний относительный КПД ЦВД (конденсационный режим, регуляторы давлений отключены)



Т-5

ТИПОВАЯ ЭНЕРГЕТИЧЕСКАЯ ХАРАКТЕРИСТИКА ТУРБОАГРЕГАТА

ПТ-60-90/13 (ВПТ-50-2) ТМЗ

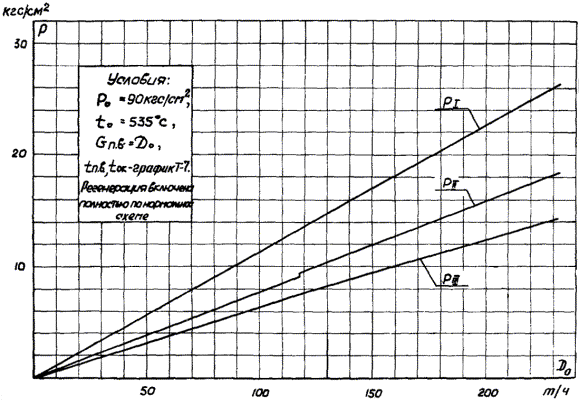

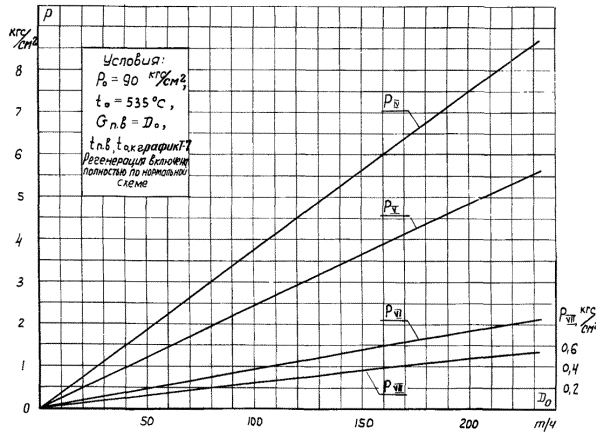

Давление по ступеням турбины
(конденсационный режим, регуляторы давлений отключены)



Т-6

ТИПОВАЯ ЭНЕРГЕТИЧЕСКАЯ ХАРАКТЕРИСТИКА ТУРБОАГРЕГАТА

ПТ-60-90/13 (ВПТ-50-2) ТМЗ

Давления по ступеням турбины
(конденсационный режим, регуляторы давлений отключены)



Т-7

ТИПОВАЯ ЭНЕРГЕТИЧЕСКАЯ ХАРАКТЕРИСТИКА ТУРБОАГРЕГАТА

ПТ-60-90/13 (ВПТ-50-2) ТМЗ

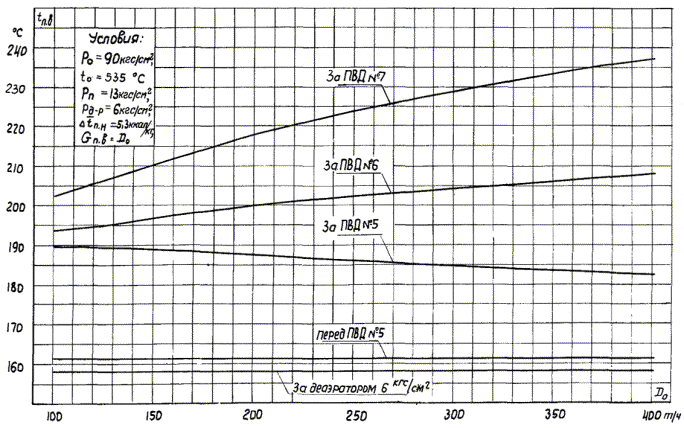

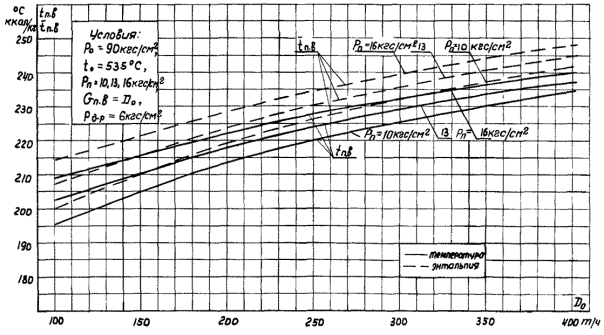

Температура питательной воды и основного конденсата
(конденсационный режим, регуляторы давлений отключены)



Т-8а

ТИПОВАЯ ЭНЕРГЕТИЧЕСКАЯ ХАРАКТЕРИСТИКА ТУРБОАГРЕГАТА

ПТ-60-90/13 (ВПТ-50-2) ТМЗ

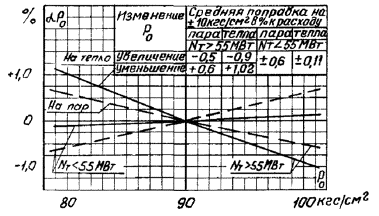

Поправки к полному и удельному расходам пара и тепла (конденсационный режим)

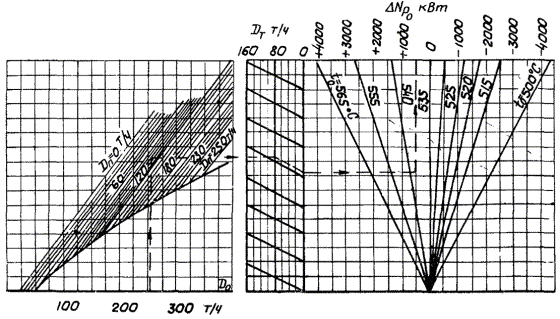

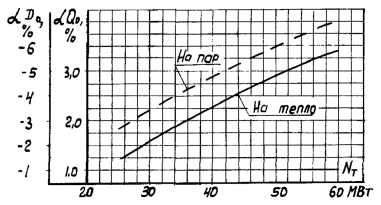

а) На отклонение температуры свежего пара от номинальной

б) На отклонение давления свежего пара от номинального



Т-8б

ТИПОВАЯ ЭНЕРГЕТИЧЕСКАЯ ХАРАКТЕРИСТИКА ТУРБОАГРЕГАТА

ПОПРАВКИ К ПОЛНОМУ И УДЕЛЬНОМУ РАСХОДАМ ПАРА И ТЕПЛА (КОНДЕНСАЦИОННЫЙ РЕЖИМ)

ПТ-60-90/13 (ВПТ-50-2) ТМЗ

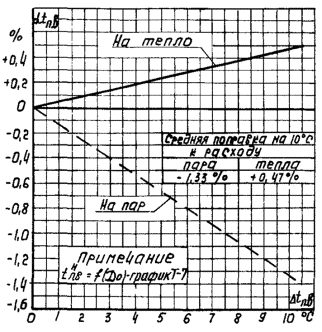

В) На недогрев питательной воды в ПВД № 4

г) На недогрев питательной воды в ПВД № 6 и 5

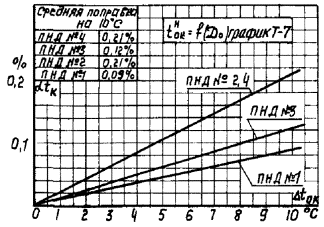

д) На недогрев конденсата в ПНД



Т-8б

ТИПОВАЯ ЭНЕРГЕТИЧЕСКАЯ ХАРАКТЕРИСТИКА ТУРБОАГРЕГАТА

ПОПРАВКИ К ПОЛНОМУ И УДЕЛЬНОМУ РАСХОДАМ ПАРА И ТЕПЛА (КОНДЕНСАЦИОННЫЙ РЕЖИМ)

ПТ-60-90/13 (ВПТ-50-2) ТМЗ

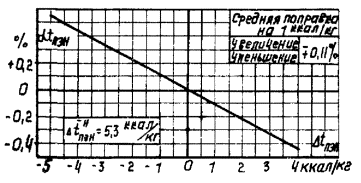

е) На изменение нагрева воды в питательном электронасосе



Т-8в

ТИПОВАЯ ЭНЕРГЕТИЧЕСКАЯ ХАРАКТЕРИСТИКА ТУРБОАГРЕГАТА

ПТ-60-90/13 (ВПТ-50-2) ТМЗ

ж) На отклонение группы подогревателей высокого давления



Т-8в

ТИПОВАЯ ЭНЕРГЕТИЧЕСКАЯ ХАРАКТЕРИСТИКА ТУРБОАГРЕГАТА

ПТ-60-90/13 (ВПТ-50-2) ТМЗ

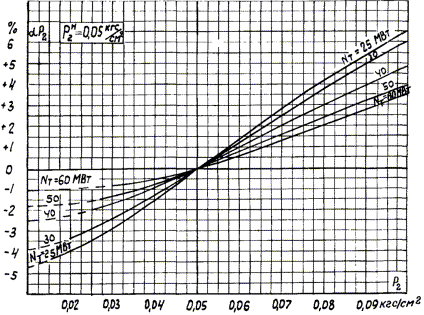

з) На отклонение давления отработавшего пара в конденсаторе турбины от номинального

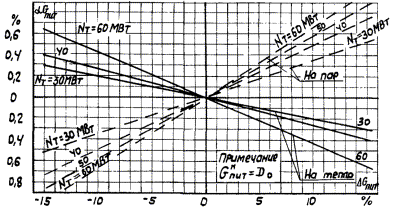

и) На отклонение расхода питательной воды от расхода свежего пара

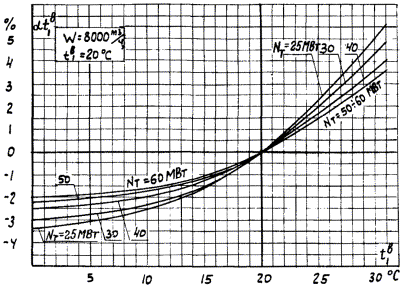

к) На отклонение температуры охлаждающей воды на входе в конденсатор от номинальной



Т-9

ТИПОВАЯ ЭНЕРГЕТИЧЕСКАЯ ХАРАКТЕРИСТИКА ТУРБОАГРЕГАТА

ПТ-60-90/13 (ВПТ-50-2) ТМЗ

Расход пара и тепла на выработку электроэнергии
(конденсационный режим с включенными регуляторами давлений)



Т-10

ТИПОВАЯ ЭНЕРГЕТИЧЕСКАЯ ХАРАКТЕРИСТИКА ТУРБОАГРЕГАТА

ПТ-60-90/13 (ВПТ-50-2) ТМЗ

Расход пара и тепла на выработку электроэнергии
(конденсационный режим с включенными регуляторами давлений)



Т-11

ТИПОВАЯ ЭНЕРГЕТИЧЕСКАЯ ХАРАКТЕРИСТИКА ТУРБОАГРЕГАТА

ПТ-60-90/13 (ВПТ-50-2) ТМЗ

Диаграмма парораспределения ЦВД



Т-12

ТИПОВАЯ ЭНЕРГЕТИЧЕСКАЯ ХАРАКТЕРИСТИКА ТУРБОАГРЕГАТА

ПТ-60-90/13 (ВПТ-50-2) ТМЗ

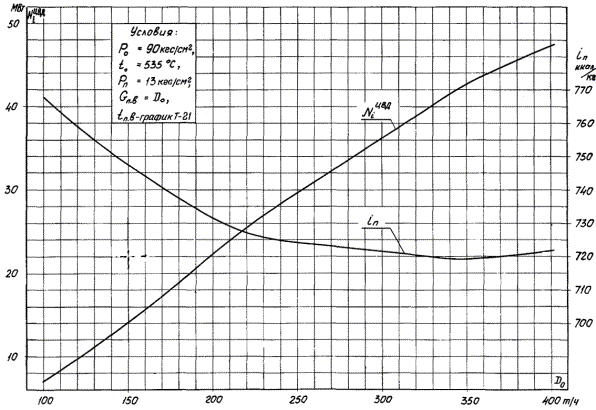

Характеристика ЦВД



Т-13

ТИПОВАЯ ЭНЕРГЕТИЧЕСКАЯ ХАРАКТЕРИСТИКА ТУРБОАГРЕГАТА

ПТ-60-90/13 (ВПТ-50-2) ТМЗ

Внутренний относительный КПД ЦВД



Т-14

ТИПОВАЯ ЭНЕРГЕТИЧЕСКАЯ ХАРАКТЕРИСТИКА ТУРБОАГРЕГАТА

ПТ-60-90/13 (ВПТ-50-2) ТМЗ

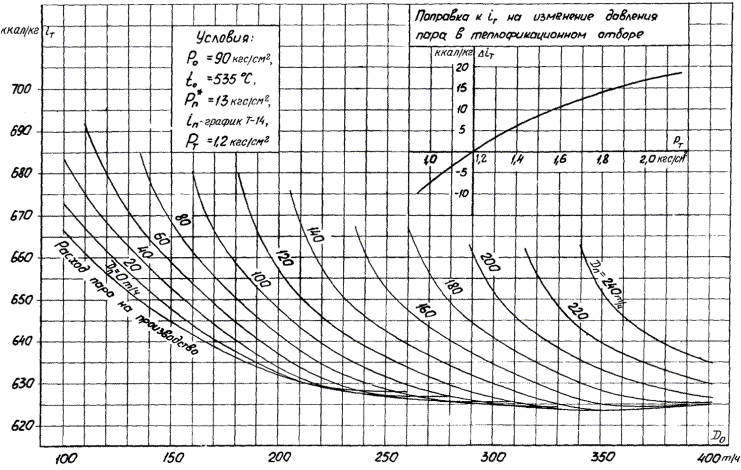

Энтальпия пара в камере производственного отбора



Т-15

ТИПОВАЯ ЭНЕРГЕТИЧЕСКАЯ ХАРАКТЕРИСТИКА ТУРБОАГРЕГАТА

ПТ-60-90/13 (ВПТ-50-2) ТМЗ

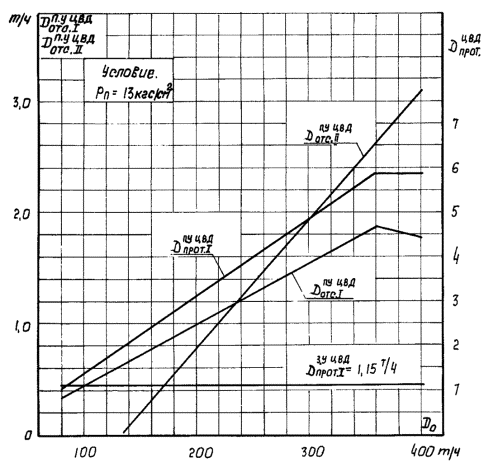

Протечки и отсосы пара из уплотнений ЦВД



Т-16

ТИПОВАЯ ЭНЕРГЕТИЧЕСКАЯ ХАРАКТЕРИСТИКА ТУРБОАГРЕГАТА

ПТ-60-90/13 (ВПТ-50-2) ТМЗ

Сквозной и выходящий потоки пара ЦВД

Примечание.  =  -



Т-17

ТИПОВАЯ ЭНЕРГЕТИЧЕСКАЯ ХАРАКТЕРИСТИКА ТУРБОАГРЕГАТА

ПТ-60-90/13 (ВПТ-50-2) ТМЗ

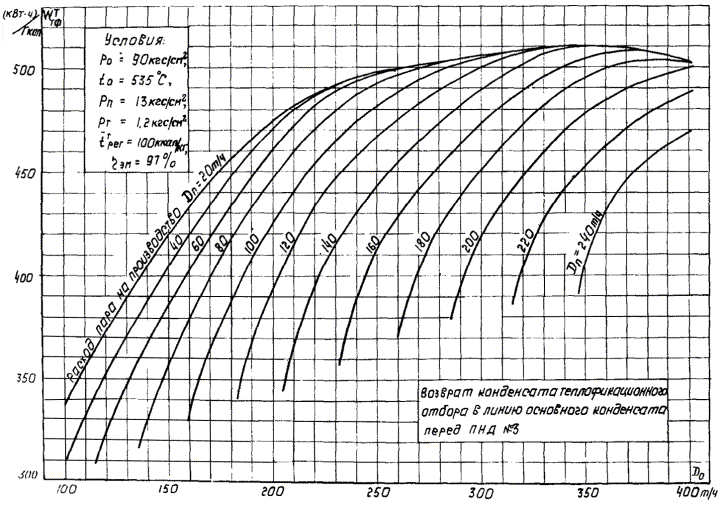

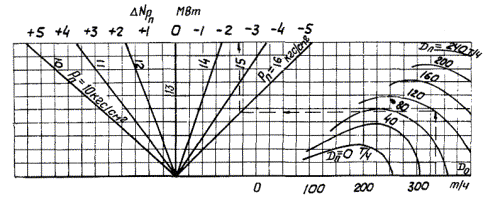

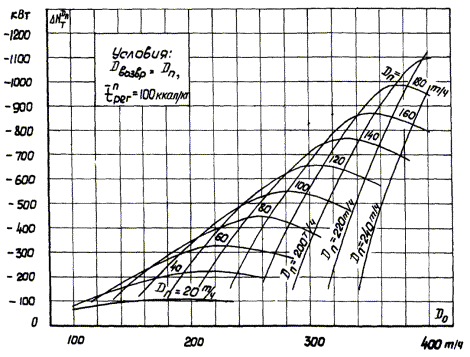

Поправка к мощности ЦВД на изменение давления в камере производственного отбора



Т-18

ТИПОВАЯ ЭНЕРГЕТИЧЕСКАЯ ХАРАКТЕРИСТИКА ТУРБОАГРЕГАТА

ПТ-60-90/13 (ВПТ-50-2) ТМЗ

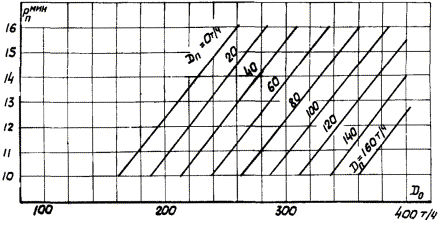

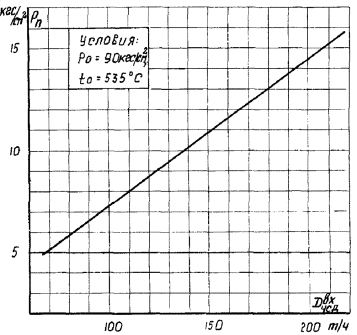

Давление пара в камере производственного отбора при отключенном регуляторе давления



Т-19

ТИПОВАЯ ЭНЕРГЕТИЧЕСКАЯ ХАРАКТЕРИСТИКА ТУРБОАГРЕГАТА

ПТ-60-90/13 (ВПТ-50-2) ТМЗ

Давление пара в камере теплофикационного отбора при отключенном регуляторе давления



Т-20

ТИПОВАЯ ЭНЕРГЕТИЧЕСКАЯ ХАРАКТЕРИСТИКА ТУРБОАГРЕГАТА

ПТ-60-90/13 (ВПТ-50-2) ТМЗ

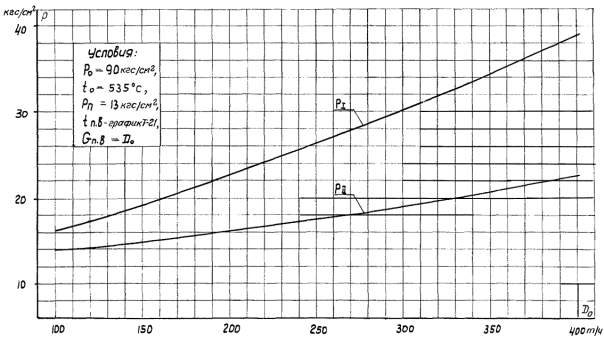

Давление пара в камерах нерегулируемых отборов ЦВД


Т-21

ТИПОВАЯ ЭНЕРГЕТИЧЕСКАЯ ХАРАКТЕРИСТИКА ТУРБОАГРЕГАТА

ПТ-60-90/13 (ВПТ-50-2) ТМЗ

Температура питательной воды за ПВД при включенном регуляторе давления производственного отбора


Т-22

ТИПОВАЯ ЭНЕРГЕТИЧЕСКАЯ ХАРАКТЕРИСТИКА ТУРБОАГРЕГАТА

ПТ-60-90/13 (ВПТ-50-2) ТМЗ

Температура и энтальпия питательной воды за ПВД № 7
(режимы с включенным регулятором производственного отбора)



Т-23

ТИПОВАЯ ЭНЕРГЕТИЧЕСКАЯ ХАРАКТЕРИСТИКА ТУРБОАГРЕГАТА

ПТ-60-90/13 (ВПТ-50-2) ТМЗ

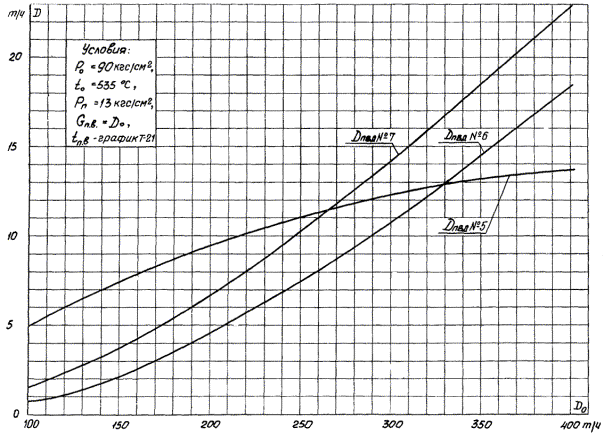

Расходы пара на подогреватели высокого давления



Т-24

ТИПОВАЯ ЭНЕРГЕТИЧЕСКАЯ ХАРАКТЕРИСТИКА ТУРБОАГРЕГАТА

ПТ-60-90/13 (ВПТ-50-2) ТМЗ

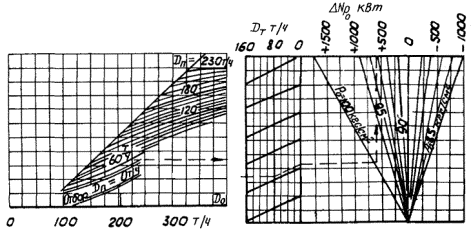

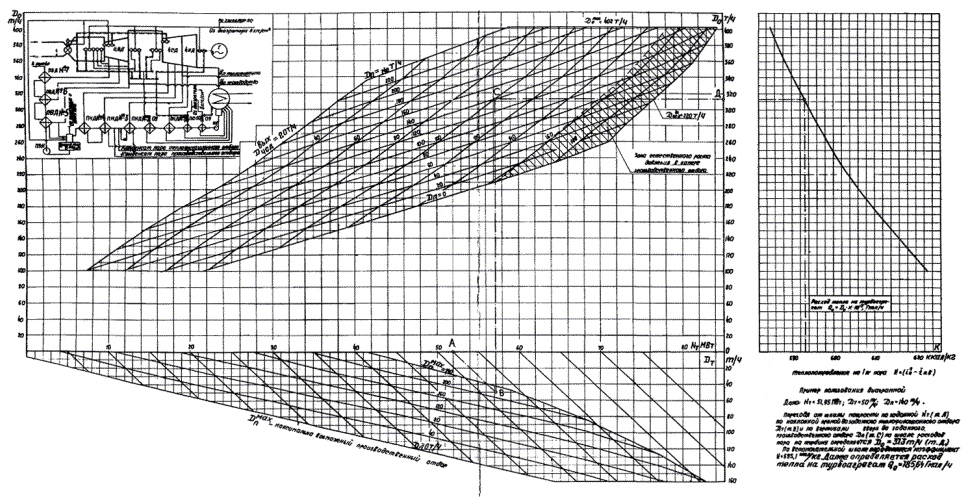

Диаграмма парораспределения ЧСД



Т-25

ТИПОВАЯ ЭНЕРГЕТИЧЕСКАЯ ХАРАКТЕРИСТИКА ТУРБОАГРЕГАТА

ПТ-60-90/13 (ВПТ-50-2) ТМЗ

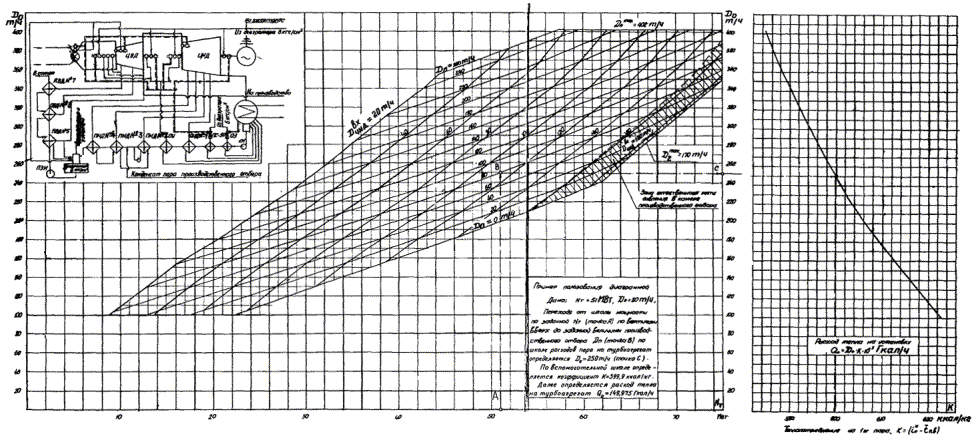

Типовая энергетическая характеристика турбоагрегата



Т-26

ТИПОВАЯ ЭНЕРГЕТИЧЕСКАЯ ХАРАКТЕРИСТИКА ТУРБОАГРЕГАТА

ПТ-60-90/13 (ВПТ-50-2) ТМЗ

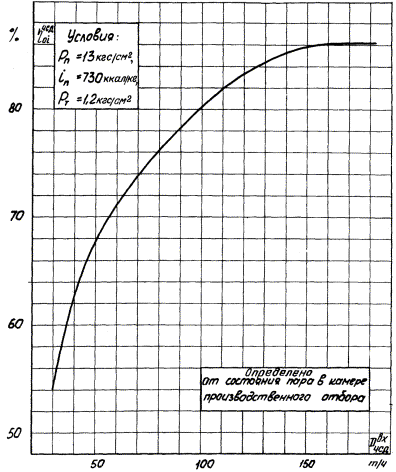

Внутренний относительный КПД ЧСД


Т-27а

ТИПОВАЯ ЭНЕРГЕТИЧЕСКАЯ ХАРАКТЕРИСТИКА ТУРБОАГРЕГАТА

ПТ-60-90/13 (ВПТ-50-2) ТМЗ

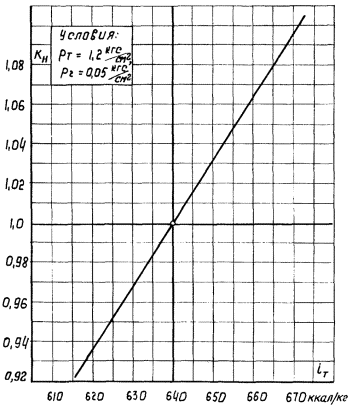

Энтальпия пара в камере теплофикационного отбора

Примечание: i = i¢Т + D + D.



Т-27б

ТИПОВАЯ ЭНЕРГЕТИЧЕСКАЯ ХАРАКТЕРИСТИКА ТУРБОАГРЕГАТА

ПТ-60-90/13 (ВПТ-50-2) ТМЗ

Энтальпия пара в камере теплофикационного отбора


Т-28

ТИПОВАЯ ЭНЕРГЕТИЧЕСКАЯ ХАРАКТЕРИСТИКА ТУРБОАГРЕГАТА

ПТ-60-90/13 (ВПТ-50-2) ТМЗ

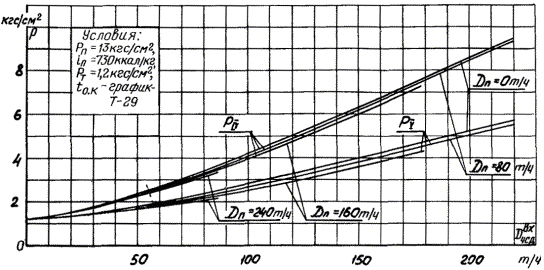

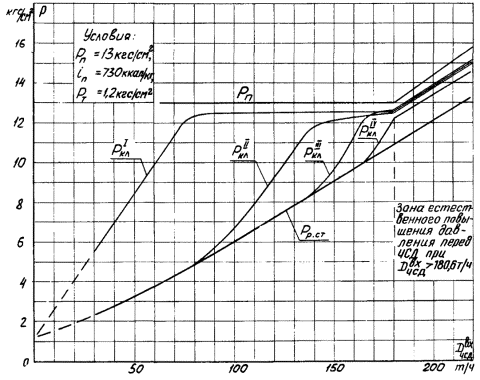

Давление пара в камерах нерегулируемых отборов ЧСД



Т-29

ТИПОВАЯ ЭНЕРГЕТИЧЕСКАЯ ХАРАКТЕРИСТИКА ТУРБОАГРЕГАТА

ПТ-60-90/13 (ВПТ-50-2) ТМЗ

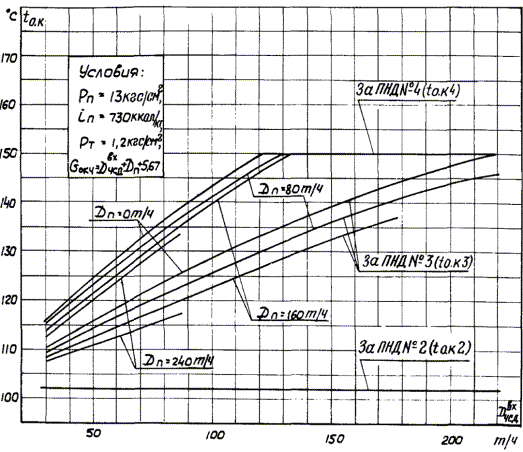

Температура основного конденсата за ПНД № 2, 3 и 4



Т-30

ТИПОВАЯ ЭНЕРГЕТИЧЕСКАЯ ХАРАКТЕРИСТИКА ТУРБОАГРЕГАТА

ПТ-60-90/13 (ВПТ-50-2) ТМЗ

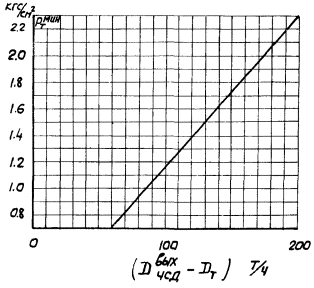

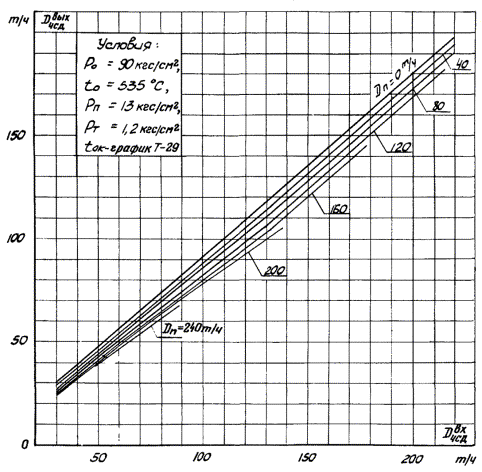

Расход пара на выходе из ЧСД



Т-31а

ТИПОВАЯ ЭНЕРГЕТИЧЕСКАЯ ХАРАКТЕРИСТИКА ТУРБОАГРЕГАТА

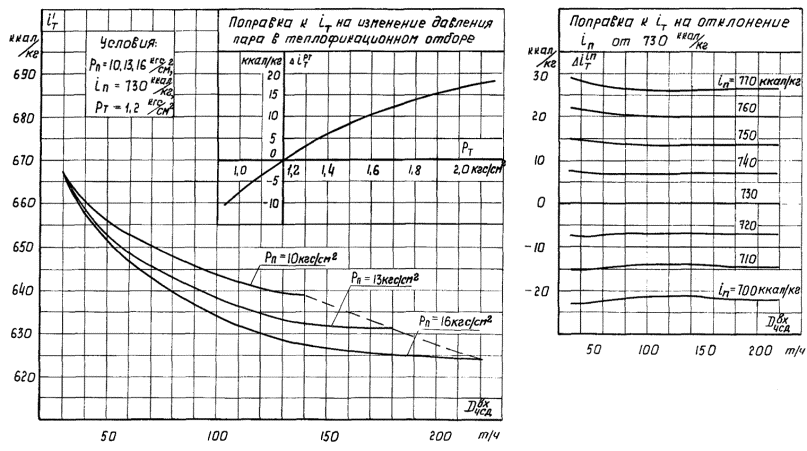

ПТ-60-90/13 (ВПТ-50-2) ТМЗ

а) На изменение давления в производственном отборе



Т-31а

ТИПОВАЯ ЭНЕРГЕТИЧЕСКАЯ ХАРАКТЕРИСТИКА ТУРБОАГРЕГАТА

ПТ-60-90/13 (ВПТ-50-2) ТМЗ

б) На изменение давления в теплофикационном отборе



Т-31а

ТИПОВАЯ ЭНЕРГЕТИЧЕСКАЯ ХАРАКТЕРИСТИКА ТУРБОАГРЕГАТА

ПТ-60-90/13 (ВПТ-50-2) ТМЗ

в) На включение производственного отбора (при условии подогрева возврата в системе регенерации ЧСД)



Т-31б

ТИПОВАЯ ЭНЕРГЕТИЧЕСКАЯ ХАРАКТЕРИСТИКА ТУРБОАГРЕГАТА

ПТ-60-90/13 (ВПТ-50-2) ТМЗ

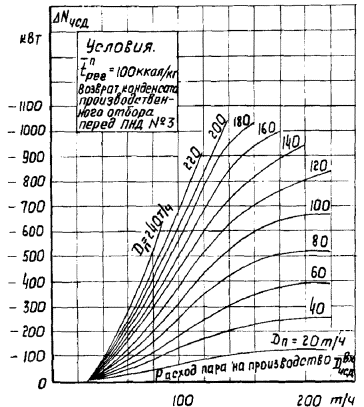

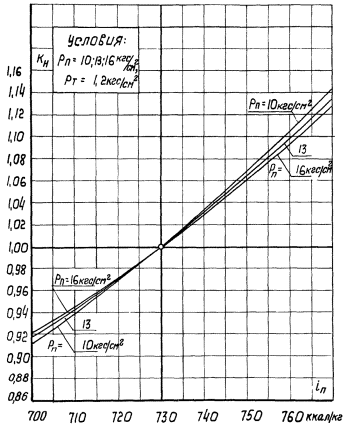

Поправочный коэффициент внутренней мощности ЧСД в зависимости от энтальпии пара производственного отбора



Т-32а

ТИПОВАЯ ЭНЕРГЕТИЧЕСКАЯ ХАРАКТЕРИСТИКА ТУРБОАГРЕГАТА

ПТ-60-90/13 (ВПТ-50-2) ТМЗ

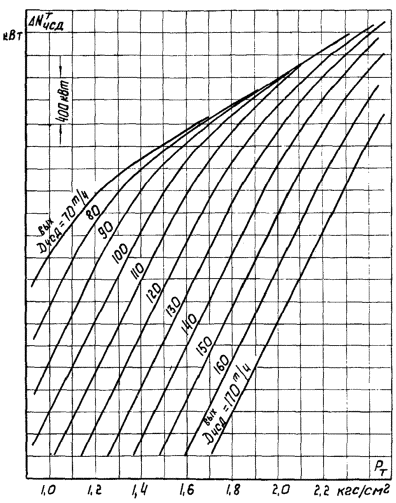

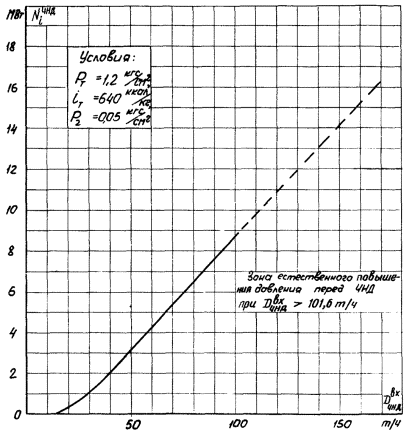

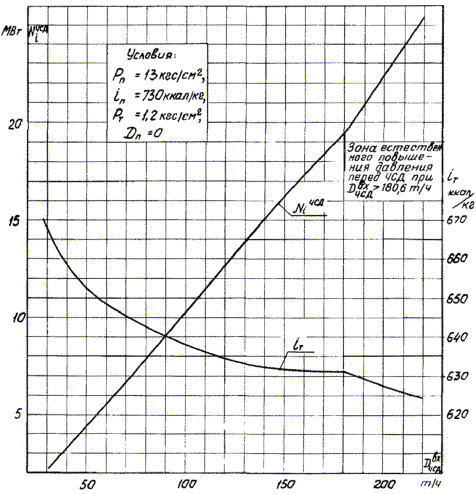

Внутренняя мощность ЧНД



Т-32б

ТИПОВАЯ ЭНЕРГЕТИЧЕСКАЯ ХАРАКТЕРИСТИКА ТУРБОАГРЕГАТА

ПТ-60-90/13 (ВПТ-50-2) ТМЗ

Поправочный коэффициент к внутренней мощности ЧНД в зависимости от энтальпии пара теплофикационного отбора


Т-33

ТИПОВАЯ ЭНЕРГЕТИЧЕСКАЯ ХАРАКТЕРИСТИКА ТУРБОАГРЕГАТА

ПТ-60-90/13 (ВПТ-50-2) ТМЗ

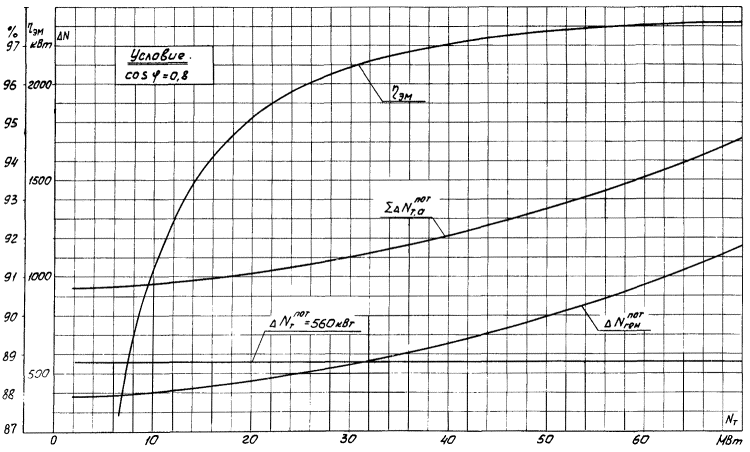

Потери мощности и электромеханической КПД турбоагрегата


Т-34

ТИПОВАЯ ЭНЕРГЕТИЧЕСКАЯ ХАРАКТЕРИСТИКА ТУРБОАГРЕГАТА

ХАРАКТЕРИСТИКА КОНДЕНСАТОРА 50-КЦС-4 ЛМЗ (Fпов = 3000 м2)

ПТ-60-90/13 (ВПТ-50-2) ТМЗ

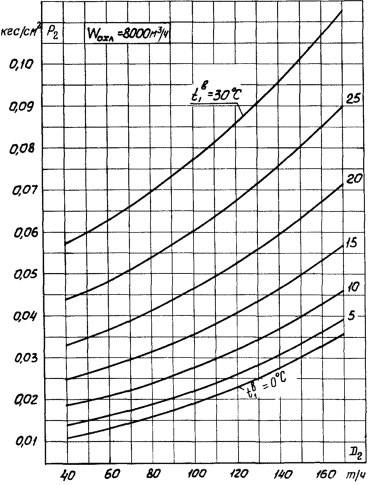

Давление отработавшего пара в конденсаторе в зависимости от паровой нагрузки, температуры и расхода охлаждающей воды

Температурный напор



Т-34

ТИПОВАЯ ЭНЕРГЕТИЧЕСКАЯ ХАРАКТЕРИСТИКА ТУРБОАГРЕГАТА

ХАРАКТЕРИСТИКА КОНДЕНСАТОРА 50-КЦС-4 ЛМЗ (Fпов = 3000 м2)

ПТ-60-90/13 (ВПТ-50-2) ТМЗ

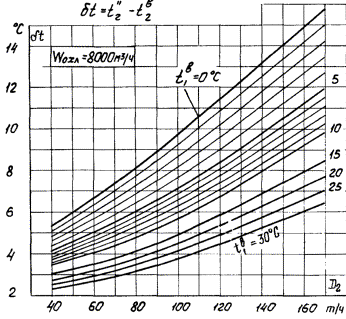

Нагрев воды в конденсаторе


Т-35

ТИПОВАЯ ЭНЕРГЕТИЧЕСКАЯ ХАРАКТЕРИСТИКА ТУРБОАГРЕГАТА

ПТ-60-90/13 (ВПТ-50-2) ТМЗ

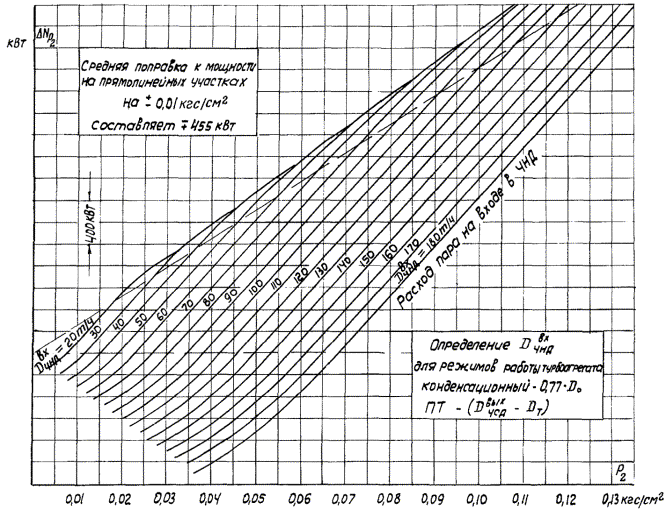

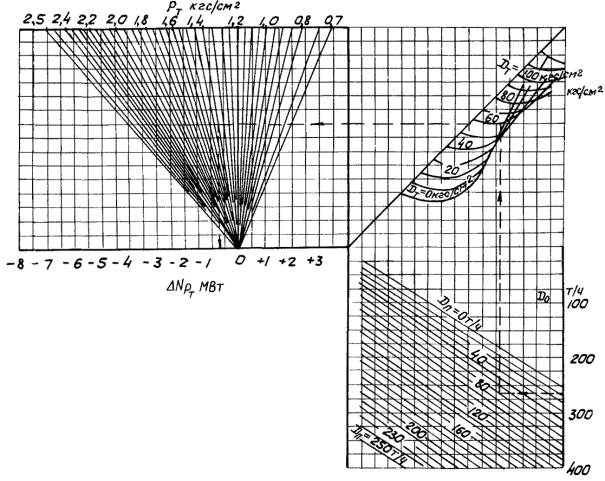

Сетка поправок к мощности на изменение давления отработавшего пара



Т-36

ТИПОВАЯ ЭНЕРГЕТИЧЕСКАЯ ХАРАКТЕРИСТИКА ТУРБОАГРЕГАТА

ПТ-60-90/13 (ВПТ-50-2) ТМЗ

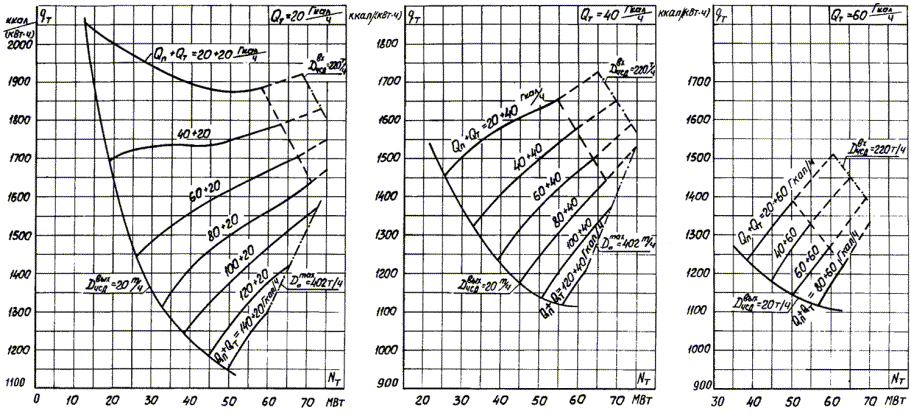

Удельная выработка электроэнергии по теплофикационному циклу паром производственного отбора (режимы и ПТ)



Т-37

ТИПОВАЯ ЭНЕРГЕТИЧЕСКАЯ ХАРАКТЕРИСТИКА ТУРБОАГРЕГАТА

ПТ-60-90/13 (ВПТ-50-2) ТМЗ

Удельная выработка электроэнергии по теплофикационному циклу паром теплофикационного отбора (регулятор давления производственного отбора включен - режим ПТ)


Т-38

ТИПОВАЯ ЭНЕРГЕТИЧЕСКАЯ ХАРАКТЕРИСТИКА ТУРБОАГРЕГАТА

ПТ-60-90/13 (ВПТ-50-2) ТМЗ

а) Поправка к удельной теплофикационной выработке электроэнергии паром теплофикационного отбора на давление в камере производственного отбора

б) Поправка к удельной теплофикационной выработке электроэнергии паром теплофикационного отбора на давление в камере этого отбора


7-39а

ТИПОВАЯ ЭНЕРГЕТИЧЕСКАЯ ХАРАКТЕРИСТИКА ТУРБОАГРЕГАТА

ПТ-60-90/13 (ВПТ-50-2) ТМЗ

Нормативный удельный расход тепла брутто в зависимости от электрической и тепловой (Qп + Qт) нагрузок (режим ПТ)

Условия: Ро = 90 кгс/см2, tо = 535 °С, Рп = 13 кгс/см2, Рт = 1,2 кгс/см2, Р2 = 0,05 кгс/см2, Gп.в = Dо, tп.в - график Т-21,  = 100 ккал/кг,  = 100 ккал/кг, iп - график Т-14, iт - график Т-27б

--- - зона естественного роста давления в производственном отборе.


Т-39б

ТИПОВАЯ ЭНЕРГЕТИЧЕСКАЯ ХАРАКТЕРИСТИКА ТУРБОАГРЕГАТА

ПТ-60-90/13 (ВПТ-50-2) ТМЗ

Нормативный удельный расход тепла брутто в зависимости от электрической и тепловой нагрузки (режим П - регулятор теплофикационного отбора отключен)

--- - зона естественного роста давления в производственном отборе.


ПРИЛОЖЕНИЯ

Приложение I

ТИПОВАЯ ДИАГРАММА РЕЖИМОВ РАБОТЫ ТУРБОАГРЕГАТА ПТ-60-90/13 ЛМЗ (РЕЖИМ ПТ)

Условия: Ро = 90 кгс/см2, tо = 535 °С, Рп = 13 кгс/см2, Рт = 1,2 кгс/см2, Р2 = 0,05 кгс/см2, Gп.в = Dо, tп.в - график Т-21,  = 100 ккал/кг,  = 100 ккал/кг

Приложение II

ТИПОВАЯ ДИАГРАММА РЕЖИМОВ РАБОТЫ ТУРБОАГРЕГАТА ПТ-60-90/13 ЛМЗ (РЕЖИМ II)

Условия: Ро = 90 кгс/см2, tо = 535 °С, Рп = 13 кгс/см2, Рт = 0,05 кгс/см2, Gп.в = Dо, tп.в - график Т-21,  = 100 ккал/кг; регулятор давления в теплофикационном отборе отключен


Приложение III

ПОПРАВКА К МОЩНОСТИ Nт НА ИЗМЕНЕНИЕ ИСХОДНЫХ УСЛОВИЙ ОТ ПРИНЯТЫХ ПРИ ПОСТРОЕНИИ ТИПОВЫХ ДИАГРАММ РЕЖИМОВ

I. Поправка на давление свежего пара DNРо (при Dо < 225 т/ч см. примечание к графикам I и II)

II. Поправка на температуру свежего пара DNtо

III. Поправка на давление производственного отбора DNРп

Примечание к графикам I и II. Поправка DNРо определяется по графику I при Dо > 225 т/ч - для зоны работы двух и более регулирующих клапанов. При Dо < 225 т/ч (в зоне работы одного регулирующего клапана) определение DNРо производится по графику II для значения tо = 535 - 0,45 (Ро - 90).

Примечания к графикам III и IV.

1. Эти графики необходимы лишь при пользовании типовой диаграммой режимов при работе турбоагрегата с включенными регуляторами давления в отборах.

2. Если регулируемое давление производственного отбора Рп больше или меньше 13 кгс/см2, то для каждого заданного расхода свежего пара и пара производственного отбора по графику V определяется минимально-возможное давление в камере отбора - . Если регулируемое давление Рп > 13 кгс/см2, то:

а) при  < 13 кгс/см2 поправка DNРп (график III) определяется по давлению Рп;

б) при  > 13 кгс/см2: Рп > . Поправка DNРп определяется как разность поправок, взятых при Рп и ; Рп < . Поправку вводить не надо.

3. Если регулируемое давление Рп < 13 кгс/см2, то:

а) при  < 13 кгс/см2 поправка DNРп определяется по наибольшему из давлений Рп или ;

б) при  ³ 13 кгс/см2, поправку вводить не надо.

IV. Поправка на давление теплофикационного отбора DNРТ

Примечание к графикам IV и VI. Если регулируемое давление теплофикационного отбора больше или меньше 1,2 кгс/см2, то для каждого заданного расхода свежего пара и заданных величин производственного и теплофикационного отборов по графику IV определяется поправка к типовой диаграмме режимов. При этом, в зависимости от количества пара, выходящего из ЧСД, и величины теплофикационного отбора, по графику VI должно быть определено минимально возможное давление  в камере регулируемого отбора.

Если Рт > , поправка к типовой диаграмме режимов определяется по графику IV для давления Рт. Если Рт < , поправка определяется по графику IV для давления .

V. Минимально возможное давление в камере производственного отбора

VI. Минимально возможное давление в камере теплофикационного отбора

Приложение III а

УМЕНЬШЕНИЕ МОЩНОСТИ ТУРБОАГРЕГАТА ПРИ ПОДАЧЕ КОНДЕНСАТА ПАРА ПРОИЗВОДСТВЕННОГО ОТБОРА В ДЕАЭРАТОР 6 кгс/см2

Приложение IV

I. УСЛОВИЯ СОСТАВЛЕНИЯ НОРМАТИВНЫХ ХАРАКТЕРИСТИК

Типовая характеристика турбоагрегата построена при следующих исходных условиях его работы, принятых в качестве номинальных:

- давление свежего пара перед стопорным клапаном Ро = 90 кгс/см2*;

* В тексте и на графиках приводится абсолютное давление.

- температура свежего пара перед стопорным клапаном tо = 535 °С;

- давление пара в камере производственного отбора Рп = 13 кгс/см2;

- давление пара в камере теплофикационного отбора Рт = 1,2 кгс/см2;

- давление пара в камерах нерегулируемых отборов ЦВД и ЧСД (графики Т-20 и Т-28);

- давление отработавшего пара в конденсаторе;

для характеристик при постоянном давлении - Р2 = 005 кгс/см2; для характеристик при постоянном расходе и температуре охлаждающей воды (Wохл = 8000 м3/ч и = 20 °С) принято в соответствии с характеристикой конденсатора 50-КЦС-4 ЛМЗ (график Т-34);

- подача пара на концевые уплотнения, основной эжектор и эжектор ПС-50 осуществляется от деаэратора 6 кгс/см2 в количестве соответственно 1,8; 0,7 и 0,45 т/ч;

- система регенерации высокого и низкого давлений включена полностью, деаэратор 6 кгс/см2 питается паром III отбора; при работе турбоагрегата с нагрузками ниже 30 МВт в конденсационном режиме с отключенными регуляторами давлений питание деаэратора осуществляется из II отбора;

- расход питательной воды равен расходу свежего пара;

Gп.в = Dо;

- температура питательной воды и основного конденсата за подогревателями соответствует графикам Т-7, Т-21 и Т-29;

- прирост энтальпии питательной воды в питательном насосе - 5,3 ккал/кг;

- конденсат пара производственного и теплофикационного отборов с энтальпией 100 ккал/кг полностью возвращается в линию основного конденсата перед ПНД № 3;

- суммарные потери мощности турбоагрегата (электрические и механические) и электромеханический КПД - график Т-33; электрические потери генератора взяты по результатам тепловых испытаний; механические потери приняты равными 560 кВт в соответствии с заводскими данными;

- электрический генератор завода «Электросила» ТВФ-60-2 с водородным охлаждением, cos j = 0,8.

Положенные в основу настоящей типовой характеристики данные испытаний обработаны с использованием «Таблиц теплофизических свойств воды и водяного пара» (Издательство стандартов, 1969).

II. КОНДЕНСАЦИОННЫЙ РЕЖИМ С ОТКЛЮЧЕННЫМИ РЕГУЛЯТОРАМИ ДАВЛЕНИЯ

1. Типовая энергетическая характеристика брутто турбоагрегата ПТ-60-90/13 ЛМЗ по расходу тепла на выработку электроэнергии при работе по конденсационному режиму с отключенными регуляторами давления производственного и теплофикационного отборов имеет следующие аналитические выражения:

- при постоянном давлении отработавшего пара в конденсаторе Р2 = 0,05 кгс/см2 (график Т-2)

Qэ = 13,44 + 2,063Nт + 0,04 (Nт - 29,5) + 0,24(Nт - 55) Гкал/ч;                     (1)

- при постоянных расходе (Wохл = 8000 м3/ч) и температуре ( = 20 °С) охлаждающей воды (график Т-3)

Qэ = 11,17 + 2,119 Nт + 0,055 (Nт - 29,8) + 0,26(Nт - 54,5) Гкал/ч.                    (2)

Нормативная температура питательной воды, отвечающая условиям работы турбоагрегата по конденсационному режиму, приведена на графике Т-7.

Характеристика конденсатора 50-КЦС-4, приведенная на графике Т-34, используется для установления нормативного вакуума и температурного напора в соответствии с исходной температурой охлаждающей воды. При этом расход пара в конденсатор находится из соотношения

D2 = 0,65Dо + 13 т/ч.                                                            (3)

Поправка к мощности на выводах генератора (Nт) на изменение давления отработавшего пара в конденсаторе определяется по графику Т-35, для чего предварительно рассчитывается расход пара на входе в ЧНД

 » 0,77×Dо т/ч.                                                           (4)

В случае отклонения эксплуатационных условий работы турбоагрегата от принятых при построении типовой характеристики вносятся соответствующие поправки к удельному или полному расходу тепла и расходу пара на турбоагрегат (график Т-8). Эти поправки даны для перехода от условий построения типовой энергетической характеристики к эксплуатационным условиям при постоянной мощности. При наличии двух и более отклонений в условиях работы турбоагрегата от номинальных поправки алгебраически суммируются.

2. Типовая энергетическая характеристика нетто турбоагрегата ПТ-60-90/13 ЛМЗ для условий работы в конденсационном режиме рассчитана на основе характеристики брутто при постоянном давлении отработавшего пара в конденсаторе Р2 = 0,05 кгс/см2 и соответствует следующим эксплуатационным условиям:

- напор, развиваемый циркуляционными насосами, - 10 м вод. ст.;

- расход циркуляционной воды через конденсатор турбины - 8000 м3/ч, в целом на турбоагрегат - 8300 м3/ч;

- КПД циркуляционного насоса - 86 %;

- КПД электродвигателя циркуляционного насоса - 95 %;

- расход, тепла на собственные нужды турбоагрегата составляет 0,14 Гкал/ч (0,1 % расхода тепла на турбоагрегат при номинальной мощности);

- расход электроэнергии на собственные нужды турбоагрегата учитывает затраты мощности на привод насосов: циркуляционных, конденсатных, сливного ПНД № 2, бака низких точек, газоохладителей генератора, а также 3 % потерь в трансформаторах собственных нужд. Общецеховые расходы (освещение, собственные нужды электроцеха и прочие) в расход электроэнергии на собственные нужды турбоагрегата не включены.

Расход тепла нетто на турбоагрегат определяется следующим аналитическим выражением:

Q¢э = 14,24 + 2,068 + 0,04 ( - 29,1) + 0,237( - 54,56) Гкал/ч.             (5)

При отличии напора, развиваемого циркуляционными насосами, от принятого за номинальный (10 м вод. ст.), к расходу тепла нетто вводится поправка, приведенная в «Типовой энергетической характеристики нетто турбоагрегата».

Пользование характеристикой нетто и поправками к расходу тепла нетто на изменение напора циркуляционных насосов поясняется на следующем примере:

Определить расход тепла нетто при мощности нетто турбоагрегата  = 50 МВт и напоре циркуляционных насосов

Нц.н = 20 м вод. ст.:

1) по уравнению (5) определяется расход тепла нетто при Нц.н = 10 м вод. ст.

Q¢э = 118,476 Гкал/ч;

2) определяется поправка к расходу тепла нетто

lQ¢э = 10×0,051 = 0,51 %;

3) искомый расход тепла нетто при Нц.н = 20 м вод. ст.

(Q¢э)пр = Q¢э (1 + ) = 118,476(1 + ) = 119,08 Гкал/ч.

III. КОНДЕНСАЦИОННЫЙ РЕЖИМ С ВКЛЮЧЕННЫМИ РЕГУЛЯТОРАМИ ДАВЛЕНИЯ

Зависимость расхода тепла от электрической нагрузки турбоагрегата ПТ-60-90/13 ЛМЗ при работе в конденсационном режиме с включенными регуляторами давления производственного и теплофикационного отборов имеет следующие аналитические выражения:

- при постоянном давлении отработавшего пара в конденсаторе Р2 = 0,05 кгс/см2 (график Т-9)

Qэ = 21,22 + 1,896Nт + 0,098 (Nт - 31) + 0,324 (Nт - 54,4) Гкал/ч;                (6)

- при постоянных расходе (Wохл = 8000 м3/ч) и температуре ( = 20 °С) охлаждающей воды (график Т-10)

Qэ = 19,01 + 1,955 Nт + 0,107 (Nт - 31,2) + 0,331 (Nт - 53,84) Гкал/ч.          (7)

IV. РЕЖИМЫ РАБОТЫ С ОТПУСКОМ ТЕПЛА ИЗ РЕГУЛИРУЕМЫХ ОТБОРОВ

Для условий работы турбоагрегата ПТ-60-90/13 ЛМЗ с отпуском тепла из регулируемых отборов в приложении I приведена Типовая диаграмма режимов работы турбоагрегата ПТ-60-90/13 ЛМЗ с включенными регулируемыми производственным и теплофикационным отборами (режим ПТ), а в приложении II - Типовая диаграмма режимов работы турбоагрегата ПТ-60-90/13 ЛМЗ с включенным производственным отбором (режим II). На диаграммах указаны условия их построения и приведены правила пользования.

Для использования типовых диаграмм режимов турбоагрегата в эксплуатационных условиях, в приложении III приведены вспомогательные графические зависимости, позволяющие определить поправки к мощности на выводах генератора на возможные отклонения условий работы турбоагрегата от принятых при построении типовых диаграмм режимов.

Типовые диаграммы режимов позволяют непосредственно определять для принятых исходных условий (Nт, Dп, Dт, Рп, Рт) расход пара и тепла на турбоагрегат. Используя вспомогательные графики, можно подсчитать также полный и удельный расходы тепла на производство электроэнергии по формулам:

Qэ = Qо - Qп - Qт Гкал;                                                    (8)

qт = ×103 ккал/(кВт×ч),                                               (9)

где Qп - отпуск тепла из производственного отбора

Qп = Dп (iп - 100)×103 Гкал/ч;                                            (10а)

Qт - отпуск тепла из теплофикационного отбора

Qт = Dт(iт - 100)×103 Гкал/ч.                                              (10б)

Для целей планирования энтальпия пара производственного отбора iп определяется по графику Т-14.

Энтальпия пара теплофикационного отбора iт определяется по графику Т-27а.

iт = i¢т + , ккал/кг,                                                          (11)

где i¢т - исходная энтальпия пара теплофикационного отбора при iп = 730 ккал/кг и различных давлениях Рп в камере производственного отбора;

 - поправка к i¢т на отклонение фактического iп от принятого 730 ккал/кг.

В случае эксплуатации турбоагрегата с давлением в камере производственного отбора Рп = 13 кгс/см2 энтальпию пара теплофикационного отбора удобно находить по графику Т-27б.

При отклонении давления пара в теплофикационном отборе от 1,2 кгс/см2 к энтальпии пара iт вносится поправка по графику Т-27а.

Электрическая мощность, развиваемая по теплофикационному циклу за счет отпуска тепла из регулируемых отборов, определяется из выражения

Nт.ф = (Qп + Qт)×10-3 МВт,                                         (12)

где  и  - удельная выработка электроэнергии по теплофикационному циклу при отпуске тепла соответственно из производственного и теплофикационного отборов, (кВт×ч)/Гкал (графики Т-36 и Т-37).

Электрическая мощность, развиваемая по конденсационному циклу определяется как

Nкн = Nт - Nтф МВт.                                                     (13)

Нормативные значения удельного расхода тепла брутто при номинальных условиях работы турбоагрегата в зависимости от электрической и тепловой нагрузок приведены на графике Т-39.

V. УСЛОВИЯ ПРИМЕНЕНИЯ ТИПОВЫХ ЭНЕРГЕТИЧЕСКИХ ХАРАКТЕРИСТИК

Типовые энергетические характеристики турбоагрегата действительны при расчетной тепловой схеме (график Т-1) для исходных условий и в диапазонах изменения электрических и тепловых нагрузок, приведенных на соответствующих графиках. Определение нормативных показателей путем экстраполяции не допускается.

На отдельных электростанциях эксплуатация турбоагрегата ПТ-60-90/13 ЛМЗ осуществляется с подачей возврата конденсата пара производственного отбора в деаэратор 6 кгс/см2.

При проведении анализа технико-экономических показателей турбоагрегата оценка снижения его экономичности из-за работы с подачей конденсата пара производственного отбора в деаэратор могут быть использованы следующие данные.

В приложении IIIа приведено уменьшение мощности турбоагрегата при подаче конденсата пара производственного отбора в деаэратор 6 кгс/см2. Эта поправка должна вводиться к мощности получаемой по типовым диаграммам режимов (приложения I и II). Следует отметить, что при подаче конденсата пара производственного отбора в деаэратор расход пара на входе в ЧСД определяется по графику Т-30 по линии Dп = 0.

Удельная выработка электроэнергии по теплофикационному циклу паром производственного отбора уменьшается на величину (D)ЧСД и, таким образом,  = ()ЦВД.

VI. ПРИМЕРЫ ОПРЕДЕЛЕНИЯ НОРМАТИВНОГО УДЕЛЬНОГО РАСХОДА ТЕПЛА БРУТТО НА ПРОИЗВОДСТВО ЭЛЕКТРОЭНЕРГИИ ПРИ УСЛОВИЯХ, ОТЛИЧАЮЩИХСЯ ОТ ПРИНЯТЫХ ПРИ ПОСТРОЕНИИ ТИПОВОЙ ЭНЕРГЕТИЧЕСКОЙ ХАРАКТЕРИСТИКИ

1. Конденсационный режим с отключенными регуляторами давления пара производственного и теплофикационного отборов.

Исходные данные: мощность на выводах генератора Nт = 50 МВт, давление отработавшего пара Р2 = 0,06 кгс/см2. Параметры свежего пара - номинальные.

В табл. 1 приводится последовательность расчета.

Таблица 1

Показатель

Обозначение

Размерность

Способ определения

Полученное значение

1

2

3

4

5

Расход тепла на выработку электроэнергии при Р2 = 0,05 кгс/см2

Qэ

Гкал/ч

Уравнение (1) или график Т-2

117,41

Расход свежего пара на турбоагрегат при Р2 = 0,05 кгс/см2

Dо

т/ч

График Т-2

193,23

Расход пара на входе в ЧНД

т/ч

0,77×Dо

148,8

Поправка к мощности Nт на отклонение давления отработавшего пара от 0,05 кгс/см2

DNР2

МВт

График Т-35

-0,42

Поправка к расходу тепла на выработку электроэнергии на отклонение давления отработавшего пара от 0,05 кгс/см2

Гкал/ч

-[(2,063 + 0,04) DNР2]

0,883

Нормативный удельный расход тепла брутто при заданных условиях

qт

ккал/(кВт×ч)

×103

2366

2. Режим с отпуском тепла и производственного и теплофикационного отборов (режим ПТ).

На этом примере рассмотрен принцип расчета, присущий как режиму ПТ, так и режиму П.

Исходные данные: Nт = 50 мВт, Dп = 100 т/ч, Рп = 16 кгс/см2, Dт = 50 т/ч; Рт = 1,6 кгс/см2, Р2 = 0,06 кгс/см2.

Тепловая схема - расчетная, параметры свежего пара - номинальные.

В табл. 2 приводится последовательность расчета.

Таблица 2

Показатель

Обозначение

Размерность

Способ определения

Полученное значение

1

2

3

4

5

Расход свежего пара на турбоагрегат при условиях построения типовой диаграммы режимов

D¢о

т/ч

Приложение I

276

Расход пара на выходе из ЧСД при условиях построения типовой диаграммы режимов

т/ч

Приложение I

112,3

Расход пара на входе в ЧНД

т/ч

 - Dт

62,3

Поправка к мощности Nт на отклонение Рп от 13 кгс/см2

DNРп

МВт

Приложение III

-2,60

Поправка к мощности Nт на отклонение Рт от 1,2 кгс/см2

DNРт

МВт

Приложение III

-1,25

Поправка к мощности Nт на отклонение Р2 от 0,05 кгс/см2

DNР2

МВт

График Т-35

-0,45

Фиктивная мощность на выводах генератора

МВт

Nт - (DNРп + DNРт + DNР2)

54,30

Расход свежего пара на турбоагрегат при заданных условиях

Dо

т/ч

Приложение I (по )

290,65

Расход пара на выходе из ЧСД при заданных условиях

т/ч

Приложение I

123,4

Расход пара на входе в ЧСД

т/ч

График Т-30

147,3

Удельная выработка электроэнергии по теплофикационному циклу паром производственного отбора при Dо, соответствующем заданным условиям

(кВт×ч)/Гкал

График Т-36

223,5

Удельная выработка электроэнергии по теплофикационному циклу паром теплофикационного отбора при Dо, соответствующем заданным условиям

(кВт×ч)/Гкал

Графики Т-37, Т-38

( + D)

455,9

Энтальпия пара производственного отбора при заданном Рп

iп

ккал/кг

График Т-14

733,1

Энтальпия пара теплофикационного отбора при заданных Рт и Рп

iт

ккал/кг

График Т-27а

(iт + D iт)

639,7

Отпуск тепла из производственного отбора

Qп

Гкал/ч

Уравнение 10а

63,31

Отпуск тепла из теплофикационного отбора

Qт

Гкал/ч

Уравнение 10б

26,985

Мощность турбины, развиваемая по теплофикационному циклу

Nтф

МВт

Уравнение 12

26,452

Мощность турбины, развиваемая по конденсационному циклу

Nкн

МВт

Nт - Nтф

23,548

Энтальпия питательной воды при Dо = 290,65 т/ч и Рп = 16 кгс/см2

ккал/кг

График Т-22

238,4

Расход тепла на турбоагрегат

Qо

Гкал/ч

Dо(iо - )×10-3

iо = 830,1 ккал/кг

171,978

Расход тепла на выработку электроэнергии

Qэ

Гкал/ч

Qо - Qп - Qт

81,683

Нормативный удельный расход тепла брутто на выработку электроэнергии

qт

ккал/(кВт×ч)

×10-3

1634

В случае, когда заданы Nт, Qп, Qт при измененных параметрах производственного и теплофикационного отборов - порядок определения нормативного удельного расхода тепла брутто следующий:

1) определяются расходы пара D¢п и D¢т по формулам

Dп =  т/ч; Dт =  т/ч,

где в первом приближении (iп - 100) и (iт - 100) можно принять соответственно равным примерно 620 и 530 ккал/кг;

2) по значениям D¢п, D¢т, Nт определяется расход свежего пара на турбоагрегат D¢о (приложение I);

3) по приложению III находятся поправки на отклонение Рп и Рт;

4) по фиктивной мощности  = Nт - (DNРп + DNРт) и D¢п, D¢т определяется новое значение D²о;

5) уточняются по D²о значения iп, iт и расходы пара в отборы Dп и Dт;

6) по уточненным значениям Dп, Dт и  находится действительное значение Dо.

Дальнейший порядок расчета аналогичен вышеизложенному в табл. 2 (определение Qо, Qэ и qт).

VII. ПРИНЯТЫЕ ОСНОВНЫЕ УСЛОВНЫЕ ОБОЗНАЧЕНИЯ

Показатель

Обозначение

Мощность, МВт:



- на выводах генератора

Nт

- нетто турбоагрегата

- внутренней части (цилиндра) высокого давления

- внутренней части среднего давления

- внутренней части низкого давления

- развиваемая по теплофикационному циклу

Nтф

- развиваемая по конденсационному циклу

Nкн

Суммарные потери турбоагрегата

SD

Механические потери турбины

D

Электрические потери генератора

D

Расход пара, т/ч:



- свежего на турбоагрегат

Dо

- отпускаемого из производственного отбора

Dп

- отпускаемого из теплофикационного отбора

- сквозного потока цилиндра высокого давления

- на выходе из цилиндра высокого давления

- протечка из переднего и заднего концевого уплотнений ЦВД

,

- отсос из первой и второй камер переднего концевого уплотнения ЦВД

,

- на входе в часть среднего давления

- на выходе из части среднего давления

- на входе в часть низкого давления

- отработавшего в конденсатор

D2

Расход питательной воды

Gпв

Расход конденсата через ПНД № 4

Gок.4

Расход охлаждающей воды через конденсатор

Wохл

Давление пара, кгс/см2



- свежего (перед стопорным клапаном)

Ро

- за регулирующими клапанами

, , , ,

- за регулирующей ступенью

Рр.ст

- в камерах нерегулируемых отборов

РI, РII, PIV, PV

- в камере производственного отбора

Рп

- в камере теплофикационного отбора

РТ

- отработавшего (в конденсаторе)

Р2

Температура (°С), энтальпия (ккал/кг):



- свежего пара

to, io

- пара в камере производственного отбора

iп

- пара в камере теплофикационного отбора

iТ

- питательной воды

tп.в,

- питательной воды за ПВД

TПВД № 5, TПВД № 6, TПВД № 7

- основного конденсата за ПНД

to.к 2, to.к 3, to.к 4

- конденсата пара соответственно производственного и теплофикационного отборов, поступающего в тепловую схему турбины

, , ,

- охлаждающей воды на входе в конденсатор и выходе из него

,

- температурный напор

dt

- нагрев охлаждающей воды в конденсаторе

D

Расход тепла, Гкал/ч:



- на турбоагрегат

Qo

- на выработку электроэнергии

Qэ

- на выработку электроэнергии, включая расход тепла на собственные нужды

Q¢э

- отпуск тепла из производственного отбора, Гкал/ч

Qп

- отпуск тепла из теплофикационного отбора, Гкал/ч

Qт

- удельный расход тепла брутто на турбоагрегат на выработку электроэнергии, ккал/(кВт×ч)

qт

- внутренний относительный КПД, %

hoi

- электромеханический КПД, %

hэм

- напор, развиваемый насосом, м вод. ст.

Н

- удельная выработка электроэнергии по теплофикационному циклу при отпуске тепла соответственно из теплофикационного и производственного отборов, (кВт×ч)/Гкал

,







© 2013 Ёшкин Кот :-)
