ГОСТ Р ИСО 8742-93

ГОСУДАРСТВЕННЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ



ШТИФТЫ НАСЕЧЕННЫЕ С НАСЕЧКАМИ
В СРЕДНЕЙ ЧАСТИ НА 1/3 ДЛИНЫ
ШТИФТА

ТЕХНИЧЕСКИЕ УСЛОВИЯ







ГОССТАНДАРТ РОССИИ

МОСКВА





Предисловие

1 РАЗРАБОТАН И ВНЕСЕН ТК 229 «Крепежные изделия»

2 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Госстандарта России от 28.07.93 № 192

3 Стандарт подготовлен на основе аутентичного перевода международного стандарта ИСО 8742-86 «Штифты насеченные с насечками в средней части 1/3 длины штифта».

4 ВВЕДЕН ВПЕРВЫЕ



ГОСТ Р ИСО 8742-93

ГОСУДАРСТВЕННЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ

ШТИФТЫ НАСЕЧЕННЫЕ С НАСЕЧКАМИ
В СРЕДНЕЙ ЧАСТИ НА 1/3 ДЛИНЫ ШТИФТА

Технические условия

Pins grooved-Third-length centre grooved.

Specifications

Дата введения 1995-01-01

1 ОБЛАСТЬ ПРИМЕНЕНИЯ

Настоящий стандарт устанавливает технические условия на насеченные штифты, имеющие три равномерно расположенные продольные насечки на наружной поверхности штифта на длине равной 1/3 длины штифта, класса точности С, с номинальным диаметром d1 от 1,5 до 25 мм.

Требования настоящего стандарта являются обязательными.

2 НОРМАТИВНЫЕ ССЫЛКИ

В настоящем стандарте использованы ссылки на следующие стандарты:

ГОСТ 9.301-86 ЕСЗКС Покрытия металлические и неметаллические неорганические. Общие требования

ГОСТ 9.303-84 ЕСЗКС Покрытия металлические и неметаллические неорганические. Общие требования к выбору

ГОСТ 17769-83 Изделия крепежные. Правила приемки

ГОСТ Р 60076-92 Штифты и штифты насеченные. Испытание на срез

3 РАЗМЕРЫ

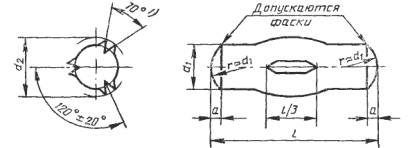

3.1 Размеры штифтов должны соответствовать указанным на рисунке и таблице 1.

1) Угол 70° применяется только на штифтах, изготовленных из стали, указанной в таблице 2. Угол насечки может изменяться в зависимости от пластичности материала.

Рисунок 1

3.2 Теоретическая масса указана в приложении А

4 ПРИМЕНЕНИЕ

4.1. По краям насечек диаметр штифта d2 превышает номинальный диаметр d1. Вследствие этого штифты, запресованные в отверстие, равное номинальному диаметру d1, образуют прочное соединение.

4.2. Диаметр отверстия под насеченный штифт должен быть равен номинальному диаметру штифта d1. Поле допуска диаметра отверстия - Н11.

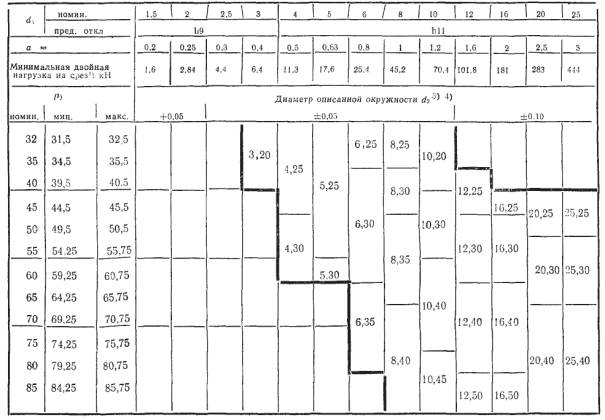

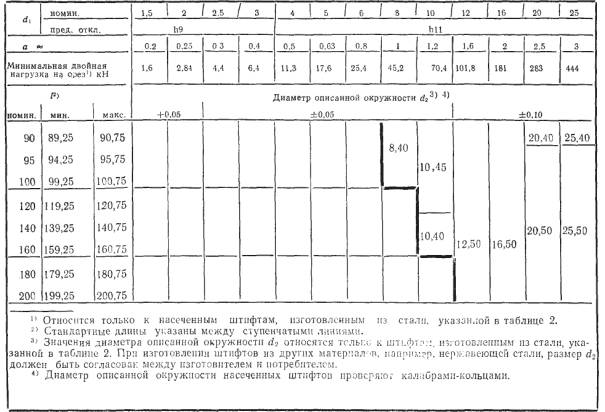

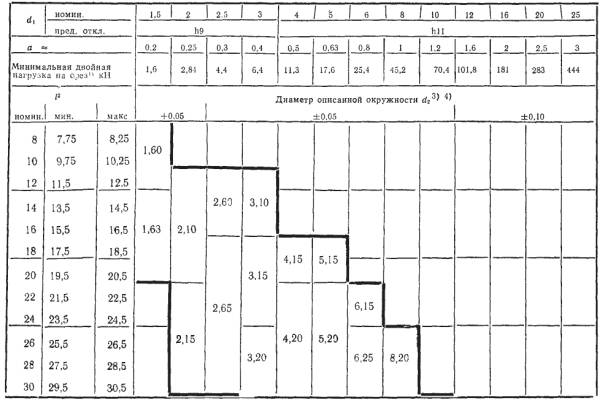

Таблица 1

в миллиметрах

Продолжение

Продолжение

5 ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

Штифты должны изготовляться в соответствии с требованиями, указанными в таблице 2.

Таблица 2

Материал

Автоматная сталь, твердость от 125 до 245 HV.

Допускаются другие материалы по согласованию между потребителем и изготовителем

Насечки

Конструкция насечек выбирается изготовителем

Окончательная обработка поверхности

Штифты поставляются без покрытия, смазанные для защиты от коррозии или с покрытием по согласованию между потребителем и изготовителем

Рекомендуемые покрытия: окисное, фосфатное или цинковое с хроматированием по ГОСТ 9.301, ГОСТ 9.303

Допускаются другие покрытия по согласованию между потребителем и изготовителем.

Все допуски относятся к размерам до нанесения покрытий

Качество поверхности

Изделия должны быть одинаковыми по качеству без отклонений формы и дефектов

Испытание на срез

Испытание проводится по ГОСТ Р 50076

Приемка

Правила приемки - по ГОСТ 17769

6 ОБОЗНАЧЕНИЕ

Пример условного обозначения насеченного штифта с номинальным диаметром d1 = 6 мм и номинальной длиной l = 50 мм, без покрытия:

Штифт 6´50 ГОСТ Р ИСО 8742-93

То же, с химическим окисным покрытием, пропитанным маслом:

Штифт 6´50 Хим. Окс. прм ГОСТ Р ИСО 8742-93

ПРИЛОЖЕНИЕ А

(справочное)

Масса штифтов

Длина l, мм

Теоретическая масса 1000 шт. штифтов, кг », при номинальном диаметре d1, мм

1,5

2

2,5

3

4

5

6

8

10

12

16

20

25

8

0,111

























10

0,139

























12

0,166

0,30

0,462

0,67



















14

0,194

0,35

0,539

0,78



















16

0,222

0,40

0,616

0,89



















18

0,250

0,44

0,694

1,00

1,77

2,8















20

0,277

0,49

0,771

1,11

1,97

3,1















22



0,54

0,848

1,22

2,17

3,4

4,9













24



0,59

0,925

1,33

2,37

3,7

5,3













26



0,64

1,002

1,44

2,56

4,0

5,8

10,3











28



0,69

1,079

1,55

2,76

4,3

6,2

11,1











30



0,76

1,156

1,67

2,96

4,6

6,7

11,9











32







1,78

3,16

4,9

7,1

12,6

19,7









35







1,94

3,45

5,4

7,8

13,8

21,6









40







2,22

3,94

6,2

8,9

15,8

24,7

35,5







45









4,44

6,9

10,0

17,8

27,8

40,0

71,0

111,0

173,4

50









4,93

7,7

11,1

19,7

30,8

44,4

78,9

123,3

192,6

55









5,42

8,5

12,2

21,7

33,9

48,8

86,8

135,6

211,9

60









5,92

9,2

13,3

23,7

37,0

53,3

94,7

148,0

231,2

65













14,4

25,7

40,1

57,7

102,6

160,3

250,4

70













15,5

27,7

43,2

62,2

110,5

172,6

269,7

75













16,7

29,6

46,3

66,6

118,4

185,0

289,0

80













17,8

31,6

49,4

71,0

126,2

197,3

308,2

85















33,6

52,4

75,5

134,1

209,6

327,5

90















35,6

55,5

79,9

142,0

221,9

346,8

95















37,5

58,6

84,4

149,9

234,3

366,0

100















40,0

62,0

89,0

158,0

247,0

385,0

120

















74,3

106,8

189,6

296,3

462,4

140

















86,6

124,6

221,2

345,6

539,6

160

















98,9

142,4

252,8

394,6

616,4

180



















160,0

284,0

444,3

693,6

200



















178,0

316,0

494,0

770,0



Ключевые слова: крепежные изделия, штифты, насеченные штифты, технические условия, обозначение, теоретическая масса
