ГОСТ Р 8.564-96

ГОСУДАРСТВЕННЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ



ГОСУДАРСТВЕННАЯ СИСТЕМА ОБЕСПЕЧЕНИЯ ЕДИНСТВА
ИЗМЕРЕНИЙ

ГОСУДАРСТВЕННАЯ ПОВЕРОЧНАЯ СХЕМА
ДЛЯ СРЕДСТВ ИЗМЕРЕНИЙ
НАПРЯЖЕННОСТИ ЭЛЕКТРИЧЕСКОГО
ПОЛЯ В ДИАПАЗОНЕ ЧАСТОТ 0 - 20 кГц







ГОССТАНДАРТ РОССИИ

Москва



Предисловие

1 РАЗРАБОТАН Государственным предприятием «Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений» (ГП «ВНИИФТРИ») Госстандарта России

ВНЕСЕН Управлением метрологии Госстандарта России

2 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Госстандарта России от 19 июня 1996 г. № 10

3 ВВЕДЕН ВПЕРВЫЕ

4 ПЕРЕИЗДАНИЕ. Март 2002 г.



СОДЕРЖАНИЕ

ГОСТ Р 8.564-96

ГОСУДАРСТВЕННЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ

Государственная система обеспечения единства измерений

ГОСУДАРСТВЕННАЯ ПОВЕРОЧНАЯ СХЕМА ДЛЯ СРЕДСТВ ИЗМЕРЕНИЙ НАПРЯЖЕННОСТИ
ЭЛЕКТРИЧЕСКОГО ПОЛЯ В ДИАПАЗОНЕ ЧАСТОТ 0 - 20 кГц

State system for ensuring the uniformity of measurements. State verification schedule for means of electric field
intensity measurement within frequency range 0 - 20 kHz

Дата введения 1997-01-01

1 ОБЛАСТЬ ПРИМЕНЕНИЯ

Настоящий стандарт распространяется на государственную поверочную схему для средств измерений напряженности электрического поля в диапазоне частот 0 - 20 кГц и устанавливает порядок передачи размера единицы напряженности электрического поля - вольта на метр (В/м) от государственного эталона при помощи рабочих эталонов рабочим средствам измерений с указанием погрешностей и основных методов поверки.

2 НОРМАТИВНЫЕ ССЫЛКИ

В настоящем стандарте использована ссылка на следующий стандарт:

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия

3 ГОСУДАРСТВЕННЫЙ ЭТАЛОН

3.1 Государственный эталон Российской Федерации применяют для воспроизведения размера единицы напряженности электрического поля (В/м) на частотах 0; 0,0001 - 20 кГц и передачи ее размера рабочим эталонам сличением при помощи компаратора или методом прямых измерений.

3.2 Диапазон эффективных значений напряженности переменного гармонического электрического поля, воспроизводимого эталоном, находится в пределах от 10 до 2000 В/м; диапазон значений постоянного (статического) поля - от 10 до 2000 В/м.

3.3 Государственный эталон обеспечивает воспроизведение единицы со средним квадратическим отклонением результата измерений (S0) не более 0,3 ∙ 10-2 при n = 5 при неисключенной систематической погрешности (θ0) не более 2,6 ∙ 10-2.

3.4 В состав государственного эталона входит компаратор электрического поля, предназначенный для сличения с рабочими эталонами и международных сличений. Среднее квадратическое отклонение результатов измерений при сличениях (Sε0) не должно превышать 0,4∙10-2.

4 РАБОЧИЕ ЭТАЛОНЫ 1-ГО РАЗРЯДА

4.1 В качестве рабочих эталонов 1-го разряда применяют установки для воспроизведения электрического поля в диапазоне напряженностей 10 - 2000 В/м на частотах 0 - 20 кГц.

4.2 Рабочие эталоны 1-го разряда применяют для поверки рабочих эталонов 2-го разряда сличением при помощи компараторов, входящих в их состав, и рабочих измерителей напряженности электрического поля методом прямых измерений.

4.3 Относительные погрешности эталонов 1-го разряда (δ0) составляют 3 ∙ 10-2 - 5 ∙ 10-2 при доверительной вероятности 0,95.

5 РАБОЧИЕ ЭТАЛОНЫ 2-ГО РАЗРЯДА

5.1 В качестве рабочих эталонов 2-го разряда применяют генераторы электрического поля в диапазоне напряженностей 10 - 50000 В/м на частотах 0 - 20 кГц.

5.2 Рабочие эталоны 2-го разряда применяют для поверки рабочих средств измерений напряженности электрического поля методом прямых измерений.

5.3 Относительные доверительные погрешности генераторов электрического поля 2-го разряда (δ0) составляют 5 ∙ 10-2 - 12 ∙ 10-2 при доверительной вероятности 0,95.

(Поправка)

6 РАБОЧИЕ СРЕДСТВА ИЗМЕРЕНИЙ

6.1 В качестве рабочих средств измерений применяют измерители напряженности переменного электрического поля на частотах 0,0001 - 20 кГц в диапазоне 0,5 - 25000 В/м, измерители напряженности электрического поля промышленной частоты в диапазоне 2 - 100000 В/м, измерители напряженности электростатического поля в диапазоне 10 - 500000 В/м, отвечающих требованиям ГОСТ 22261.

6.2 Относительные доверительные погрешности рабочих средств измерений напряженности электрического поля (δ0) составляют 5 ∙ 10-2 - 50 ∙ 10-2 при доверительной вероятности 0,95.

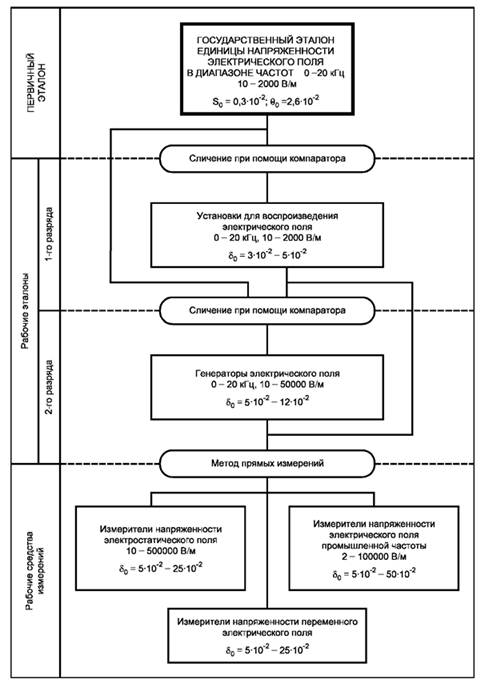

ГОСУДАРСТВЕННАЯ ПОВЕРОЧНАЯ СХЕМА ДЛЯ СРЕДСТВ ИЗМЕРЕНИЙ НАПРЯЖЕННОСТИ ЭЛЕКТРИЧЕСКОГО ПОЛЯ В ДИАПАЗОНЕ ЧАСТОТ 0 - 20 кГц

рисунок

(Поправка)

Ключевые слова: государственная поверочная схема, средства измерений, эталон, электрическое поле, измеритель напряженности электрического поля, генератор электрического поля, погрешность
