ГОСТ Р 51547-2000

ГОСУДАРСТВЕННЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ



ХВОСТОВИКИ ИНСТРУМЕНТОВ ПОЛЫЕ
КОНИЧЕСКИЕ ТИПА HSK

Основные размеры







ГОССТАНДАРТ РОССИИ

Москва



Предисловие

1 РАЗРАБОТАН Всероссийским научно-исследовательским инструментальным институтом

ВНЕСЕН Техническим комитетом по стандартизации ТК 95 «Инструмент»

2 ПРИНЯТ И ВВЕДЕН В ДЕЙСТВИЕ Постановлением от 18 января 2000 г. № 7-ст

3 В стандарте полностью отражены требования стандарта ДИН 69893-1-96 «Хвостовики инструментов полые конические типа HSK. Основные размеры»

4 ВВЕДЕН ВПЕРВЫЕ



ГОСТ Р 51547-2000

ГОСУДАРСТВЕННЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ

ХВОСТОВИКИ ИНСТРУМЕНТОВ ПОЛЫЕ КОНИЧЕСКИЕ ТИПА HSK

Основные размеры

Hollow taper shank with flat contact surface type HSK of tools.
Basic dimensions

Дата введения 2001-01-01

1 Область применения

Настоящий стандарт распространяется на полые конические хвостовики типа HSK с прилеганием по плоскости к торцу шпинделя станка, с внутренним подводом смазочно-охлаждающей жидкости (далее - СОЖ).

Требования настоящего стандарта являются обязательными, кроме 3.3 и 3.4.

2 Нормативные ссылки

В настоящем стандарте использована ссылка на ГОСТ 8820-69 Канавки для выхода шлифовального круга. Форма и размеры

3 Размеры

3.1 Хвостовики инструментов следует изготовлять двух типов:

А - для автоматической смены инструмента;

С - для ручной смены инструмента.

3.2 Основные размеры хвостовиков инструмента должны соответствовать указанным на рисунках 1, 2 и в таблице 1.

*) Наружная фаска не менее 0,5´45°.

1 - плоскость расположения вершины режущей кромки инструмента

В-В

2 - допуск на угловое смещение отверстий для подвода СОЖ ± 1°

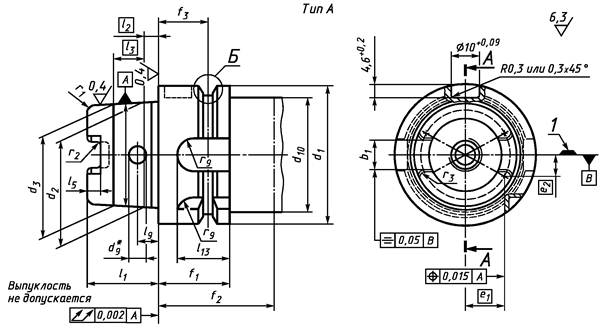

Рисунок 1, лист 1

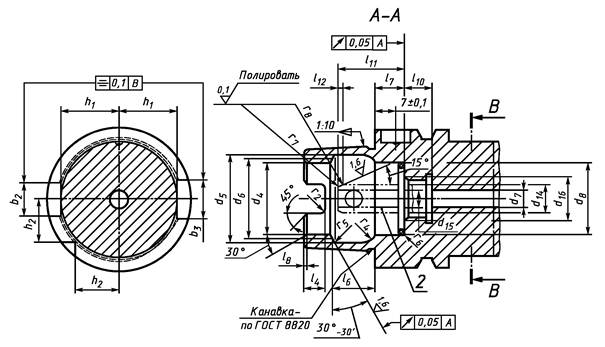

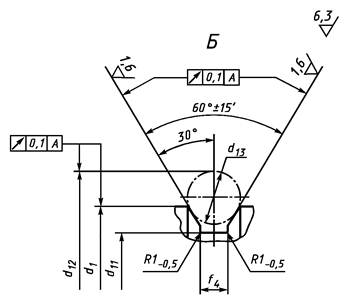

Рисунок 1, лист 2

Остальные размеры и параметры - см. рисунок 1, тип А

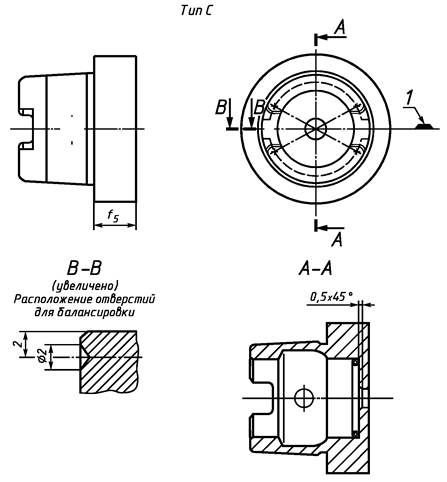

Рисунок 2


Таблица 1

В миллиметрах

Основные размеры

b1

±0,04

b2

Н10

b3

Н10

d1

h10

d2

d3

d4

Н10

d5

Н11

d6

d7,

не более

d8,

-0,1

d9

d10,

не более

d11,

-0,1

Номин.

Пред. откл.

Номин.

Пред. откл.

32

7,05

7

9

32

24

+0,007

+0,005

23,27

+0,005

+0,003

17

21,0

19

4,2

17,4

4,0

26

26,5

40

8,05

9

11

40

30

+0,007

+0,005

29,05

+0,005

+0,003

21

25,5

23

5,0

21,8

4,6

34

34,8

50

10,54

12

14

50

38

+0,009

+0,006

36,90

+0,006

+0,003

26

32,0

29

6,8

26,6

6,0

42

43,0

63

12,54

16

18

63

48

+0,011

+0,007

46,53

+0,007

+0,003

34

40,0

37

8,4

34,5

7,5

53

55,0

80

16,04

18

20

80

60

+0,013

+0,008

58,10

+0,008

+0,003

42

50,0

46

10,2

42,5

8,5

67

70,0

100

20,02

20

22

100

75

+0,015

+0,009

72,60

+0,009

+0,003

53

63,0

58

12,0

53,8

12,0

85

92,0

125

25,02

25

28

125

95

+0,018

+0,011

91,95

+0,011

+0,004

67

80,0

73

14,0

-

-

105

117,0

160

30,02

32

36

160

120

+0,018

+0,011

116,00

+0,011

+0,004

85

100,0

92

16,0

-

-

130

152,0

Продолжение таблицы 1

В миллиметрах

Основные размеры

d12,

-0,1

d13

d14

f8

d15

d16

e11)

e21)

f1,

-0,1

f2, не менее

f3,

±0,1

f4,

+0,15

f5

h1,

-0,2

h2,

-0,3

l1,

-0,2

l2

l3

l4,

+0,2

l5,

+0,2

32

37,00

4

6

3,5

M10´l

8,905

4,903

20

35

16

2,00

10,0

13,0

9,5

16

3,2

7,3

5,0

3,0

40

45,00

4

8

5,0

M12´l

11,081

5,903

20

35

16

2,00

10,0

17,0

12,0

20

4,0

9,5

6,0

3,5

50

59,30

7

10

6,4

M16´l

13,997

7,648

26

42

18

3,75

12,5

21,0

15,5

25

5,0

11,0

7,5

4,5

63

72,30

7

12

8,0

M18´l

18,110

9,150

26

42

18

3,75

12,5

26,5

20,0

32

6,3

14,7

10,0

6,0

80

88,80

7

14

10,0

M20´1,5

22,073

11,898

26

42

18

3,75

16,0

34,0

25,0

40

8,0

19,0

12,0

8,0

100

109,75

7

16

12,0

M24´1,5

27,561

14,888

29

45

20

3,75

16,0

44,0

31,5

50

10,0

24,0

15,0

10,0

125

134,75

7

18

14,0

M30´1,5

35,580

18,388

29

45

20

3,75

-

55,5

39,5

63

12,5

30,5

19,0

12,0

160

169,75

7

20

16,0

M35´1,5

44,538

22,888

31

47

22

3,75

-

72,0

50,0

80

16,0

40,0

23,0

16,0

Окончание таблицы 1

В миллиметрах

Основные размеры

l6

js10

l7

-0,1

l8

+0,3

l9

±0,1

l10

-0,3

l11

l12

l13

r1

r2

-0,2

r3

±0,02

r4

r5

r6

r7

r8

r9

Канавка - по ГОСТ 8820

Уплотнительное кольцо2)

32

8,92

8,0

0,8

5,0

6

20,0

2,5

12

0,6

1,0

1,38

4

0,4

0,5

1,0

2

3,5

0,2´0,1

16´1

40

11,42

8,0

0,8

6,0

8

21,5

2,5

12

0,8

1,0

1,88

5

0,4

1,0

1,0

2

4,5

0,4´0,2

18,77´1,78

50

14,13

10,0

1,0

7,5

10

23,0

3,0

19

1,0

1,5

2,38

6

0,5

1,5

1,0

2

6,0

0,6´0,2

21,89´2,62

63

18,13

10,0

1,0

9,0

12

24,5

3,0

21

1,2

1,5

2,88

8

0,6

1,5

1,5

3

8,0

0,6´0,2

29,82´2,62

80

22,85

12,5

1,5

12,0

14

26,0

3,0

22

1,6

2,0

3,88

10

0,8

2,5

1,5

3

9,0

1,0´0,2

36,09´3,53

100

28,56

12,5

1,5

15,0

16

28,0

3,0

24

2,0

2,0

4,88

12

1,0

2,5

1,5

3

10,0

1,0´0,2

47,6´3,53

125

36,27

16,0

2,0

-

18

30,0

3,5

24

2,5

2,5

5,88

16

1,2

-

1,5

3

5,0

1,6´0,3

-

160

45,98

16,0

2,0

-

20

32,0

3,5

24

3,2

2,5

7,88

20

1,6

-

1,5

3

5,0

1,6´0,3

-

1) Расчетные значения координат для размеров r3 и b1.

2) Необходимое количество колец в поставке зависит от используемых систем и в комплект поставки не входит.


Пример условного обозначения конического полого хвостовика типа А с номинальным размером 50:

Хвостовик HSK-А50 ГОСТ Р 51547-2000

То же, типа С с номинальным размером 50:

Хвостовик HSK-C50 ГОСТ Р 51547-2000

3.3 Допускается изготовление хвостовиков типа HSK без отверстия для подвода СОЖ.

3.4 Допускается изготовление хвостовиков формы С без отверстий для балансировки.

3.5 Неуказанные радиусы закруглений 0,2 мм.



Ключевые слова: инструмент, хвостовики, конические хвостовики, размеры
