ГОСТ Р 50791-95

(ИСО 4015-79)

ГОСУДАРСТВЕННЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ

БОЛТЫ С ШЕСТИГРАННОЙ ГОЛОВКОЙ
С УМЕНЬШЕННЫМ СТЕРЖНЕМ КЛАССА
ТОЧНОСТИ В (ДИАМЕТР СТЕРЖНЯ
ПРИБЛИЗИТЕЛЬНО РАВЕН СРЕДНЕМУ
ДИАМЕТРУ РЕЗЬБЫ)

Технические условия

ГОССТАНДАРТ РОССИИ
Москва

Предисловие

1 РАЗРАБОТАН И ВНЕСЕН Техническим Комитетом по стандартизации ТК 229 «Крепежные изделия»

2 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Госстандарта России от 29 юиня 1995 № 331

3 Стандарт содержит полный аутентичный текст МС ИСО 4015-79 «Болты с шестигранной головкой. Класс точности В. Уменьшенный стержень (диаметр стержня примерно равен среднему диаметру резьбы)» в части болтов из углеродистых сталей с дополнительными требованиями, отражающими потребности народного хозяйства

4 ВВЕДЕН ВПЕРВЫЕ

5 ПЕРЕИЗДАНИЕ

ГОСТ Р 50791-95

(ИСО 4015-79)

ГОСУДАРСТВЕННЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ

БОЛТЫ С ШЕСТИГРАННОЙ ГОЛОВКОЙ С УМЕНЬШЕННЫМ СТЕРЖНЕМ
КЛАССА ТОЧНОСТИ В (ДИАМЕТР СТЕРЖНЯ ПРИБЛИЗИТЕЛЬНО РАВЕН
СРЕДНЕМУ ДИАМЕТРУ РЕЗЬБЫ)

Технические условия

Hexagon head bolts with reduced shank, product grade В
(shank diameter approximately equal to pitch diameter). Specifications

Дата введения 1996-07-01

1 Область применения

Настоящий стандарт распространяется на болты с шестигранной головкой с диаметрами резьбы от М3 до М20 с крупным шагом резьбы класса точности В с уменьшенным стержнем (диаметр стержня приблизительно равен среднему диаметру резьбы).

Требования стандарта являются обязательными.

Дополнительные требования, отражающие потребности народного хозяйства, приведены в приложении А.

2 Нормативные ссылки

ГОСТ 1759.0-87 Болты, винты, шпильки и гайки. Технические условия

ГОСТ 1759.1-82 Болты, винты, шпильки, гайки и шурупы. Допуски. Методы контроля размеров и отклонений формы и расположения поверхностей

ГОСТ 1759.2-82 Болты, винты и шпильки. Дефекты поверхности и методы контроля

ГОСТ 1759.4-87 (ИСО 898-1-98) Болты, винты и шпильки. Механические свойства и методы испытаний

ГОСТ 16093-2004 (ИСО 965-1:1998, ИСО 965-3:1998) Основные нормы взаимозаменяемости. Резьба метрическая. Допуски. Посадки с зазором

ГОСТ 17769-83 (ИСО 3269-88) Изделия крепежные. Правила приемки

ГОСТ 24705-2004 (ИСО 724:1993) Основные нормы взаимозаменяемости. Резьба метрическая. Основные размеры

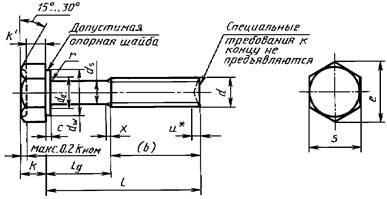

3 РАЗМЕРЫ

________

* Неполная резьба u £ 2Р

dwмин. = S мин. - IT16 для S < 21 мм

dwмин. = 0,95S мин. для S ³ 21 мм

Увеличение ds до d допускается в пределах длины под головкой 0,5d


Таблица 1

В миллиметрах

Резьба d

М3

М4

М5

М6

М8

М10

М12

(М14)*

М16

М20

Р1)

0,5

0,7

0,8

1

1,25

1,5

1,75

2

2

2,5

b справ.

2)

12

14

16

18

22

26

30

34

38

46

3)

-

-

-

-

28

32

36

40

44

52

c

мин.

0,15

0,15

0,15

0,15

0,15

0,15

0,15

0,15

0,2

0,2

макс.

0,4

0,4

0,5

0,5

0,6

0,6

0,6

0,6

0,8

0,8

da

макс.

3,6

4,7

5,7

6,8

9,2

11,2

13,7

15,7

17,7

22,4

ds

»

2,6

3,5

4,4

5,3

7,1

8,9

10,7

12,5

14,5

18,2

dw

мин.

4,4

5,7

6,7

8,7

11,4

14,4

16,4

19,2

22

27,7

e

мин.

5,98

7,50

8,63

10,89

14,20

17,59

19,85

22,78

26,17

32,95

k

ном.

2

2,8

3,5

4

5,3

6,4

7,5

8,8

10

12,5

мин.

1,80

2,60

3,26

3,76

5,06

6,11

7,21

8,51

9,71

12,15

макс.

2,20

3,00

3,74

4,24

5,54

6,69

7,79

9,09

10,29

12,85

k¢ 4)

мин.

1,3

1,8

2,3

2,6

3,5

4,3

5,1

6

6,8

8,5

r

мин.

0,1

0,2

0,2

0,25

0,4

0,4

0,6

0,6

0,6

0,8

S

макс.

5,5

7

8

10

13

16

18

21

24

30

мин.

5,20

6,64

7,64

9,64

12,57

15,57

17,57

20,16

23,16

29,16

x

макс.

1,25

1,75

2

2,5

3,2

3,8

4,3

5

5

6,3

lg5)

l

lg

lg

lg

lg

lg

lg

lg

lg

lg

lg

ном.

мин.

макс.

мин.

макс.

мин.

макс.

мин.

макс.

мин.

макс.

мин.

макс.

мин.

макс.

мин.

макс.

мин.

макс.

мин.

макс.

мин.

макс.

20

18,95

21,05

7

8

4,6

6

































25

23,95

26,05

12

13

9,6

11

7,4

9

5

7

























30

28,95

31,05

17

18

14,6

16

12,4

14

10

12

5,5

8





















35

33,75

36,25





19,6

21

17,4

19

15

17

10,5

13





















40

38,75

41,25





24,6

26

22,4

24

20

22

15,5

18

11

14

















45

43,75

46,25









27,4

29

25

27

20,5

23

16

19

11,5

15













50

48,75

51,25









32,4

34

30

32

25,5

28

21

24

16,5

20

12

16









55

53,5

56,5













35

37

30,5

33

26

29

21,5

25

17

21

13

17





60

58,5

61,5













40

42

35,5

38

31

34

26,5

30

22

26

18

22





65

63,5

66,5

















40,5

43

36

39

31,5

35

27

31

23

27

14

19

70

68,5

71,5

















45,5

48

41

44

36,5

40

32

36

28

32

19

24

80

78,5

81,5

















55,5

58

51

54

46,5

50

42

46

38

42

29

34

90

88,25

91,75





















61

64

56,5

60

52

56

48

52

39

44

100

98,25

101,75





















71

74

66,5

70

62

66

58

62

49

54

110

108,25

111,75

























76,5

80

72

76

68

72

59

64

120

118,25

121,75

























86,5

90

82

86

78

82

69

74

130

128

132





























86

90

82

86

73

70

140

138

142





























96

100

92

96

83

88

150

148

152

































102

106

93

98















































* Резьбу М14, по возможности, не применять.

1) Р - шаг резьбы.

2) для номинальных длин lном. £ 125 мм.

3) для номинальных длин lном. > 125 мм.

4) k¢ - минимальная высота захвата гаечным ключом.

k¢мин. = 0,7kмин.

5) lg макс. = lном. - b.

lg мин. = lg макс. - 2Р.


Теоретическая масса болтов указана в приложении Б.

4 Технические требования

Таблица 2

Материал

Сталь

Общие технические требования

Стандарт

ГОСТ 1759.0

Резьба

Допуск

6g

Стандарты

ГОСТ 24705, ГОСТ 16093

Механические свойства

Класс прочности

5.8, 6.8, 6.6, 8.8

Стандарт

ГОСТ 1759.4

Допуски

Класс точности

В

Стандарт

ГОСТ 1759.1

Поверхность изделия

Без покрытия или с покрытием.

Требования к покрытию - по ГОСТ 1759.0.

Другие требования к покрытию или чистовой отделке поверхности устанавливаются по соглашению между изготовителем и потребителем.

Допустимые дефекты поверхности болтов - по ГОСТ 1759.2

Приемка

ГОСТ 17769

Если в специальных случаях необходимы технические требования, отличающиеся от указанных в настоящем стандарте, они должны быть выбраны из действующих стандартов, указанных в разделе 2.

5 Обозначение

Пример условного обозначения болта с шестигранной головкой с уменьшенным стержнем с резьбой M12, номинальной длиной l = 80 мм, класса прочности 8.8, из стали марки 35Х, без покрытия:

Болт М12×80.88.35Х ГОСТ Р 50791-95

То же, с цинковым хроматированным покрытием толщиной 6 мкм:

Болт М12×80.88.35Х.016 ГОСТ Р 50791-95

ПРИЛОЖЕНИЕ А
(рекомендуемое
)

Дополнительные требования, отражающие потребности народного хозяйства

А1. Максимальные значения параметра шероховатости Ra поверхностей болтов должны соответствовать указанным в таблице А1.

Таблица А1

Поверхность

Максимальные значения параметра шероховатости Rа, мкм

Опорная головка

6,3

Гладкой части стержня

6,3

Резьбы

6,3

Остальные

12,5

А2. По соглашению между изготовителем и потребителем допускается изготовление болтов классов прочности 4.8.

ПРИЛОЖЕНИЕ Б
(справочное)

Таблица Б1

Длина болта l, мм

Теоретическая масса 1000 шт. болтов, кг » при номинальном диаметре резьбы d, мм

М3

М4

M5

М6

М8

М10

М12

М14

М16

М20

20

1,443

2,757

5,117

7,862

25

1,712

3,247

5,875

8,965

17,08

30

1,982

3,736

6,633

10,070

19,04

35

4,226

7,390

11,170

20,99

34,23

40

4,716

8,148

12,270

22,94

37,26

53,97

45

8,906

13,370

24,90

40,29

58,32

82,97

50

14,470

26,85

43,33

62,68

88,88

121,0

55

15,570

28,81

46,37

67,03

94,79

128,7

60

30,77

49,40

71,38

100,70

136,5

215,1

65

32,72

52,44

75,73

106,60

144,3

239,5

70

34,68

58,52

84,43

118,40

159,8

263,9

80

64,60

93,13

130,20

175,3

288,7

90

70,67

101,80

142,00

190,8

313,0

100

110,50

153,80

206,3

337,4

110

119,20

165,60

221,8

361,8

120

177,40

237,3

386,2

130

189,20

252,8

410,8

140

268,3

435,0

150



Ключевые слова: болты с шестигранной головкой, допуски на размер, обозначение
