ГОСТ Р 50782-95

ГОСУДАРСТВЕННЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ

АППАРАТУРА БОРТОВАЯ
СИСТЕМЫ ПЕРЕДАЧИ СИГНАЛОВ ОПОВЕЩЕНИЯ
С КОСМИЧЕСКИХ АППАРАТОВ

Параметры сигналов радиолинии

On-board system for transmitting the warning signals from the spacecrafts. Parameters of
radio link signals

Дата введения 1996-07-01

1 ОБЛАСТЬ ПРИМЕНЕНИЯ

Настоящий стандарт распространяется на бортовую аппаратуру (БА) системы передачи сигналов оповещения (ПСО) с космических аппаратов (КА) при возникновении на них нештатной ситуации и устанавливает параметры сигналов радиолинии.

Требования раздела 6 настоящего стандарта являются обязательными.

Настоящий стандарт применяется при проектировании и разработке БА для КА различных типов.

2 НОРМАТИВНЫЕ ССЫЛКИ

В настоящем стандарте использованы ссылки на следующие стандарты:

ГОСТ 19619-74 Оборудование радиотелеметрическое. Термины и определения

ГОСТ 20265-83 Соединители радиочастотные коаксиальные. Присоединительные размеры

3 ОПРЕДЕЛЕНИЯ

3.1 Система передачи сигналов оповещения с КА - система, обеспечивающая передачу с КА сигналов оповещения о возникновении на них нештатных ситуаций, прием, выделение и доведение этих сигналов до наземных пунктов (центров) управления.

3.2 Нештатная ситуация - ситуация, при которой параметры, характеризующие работоспособность аппаратуры, отклоняются от номинальных значений за пределы пороговых значений.

3.3 Бортовой комплекс управления (БКУ) - бортовой комплекс КА с информационным и математическим обеспечением, предназначенный для обеспечения решения задач управления движением КА и функционирования его бортового оборудования.

3.4 Космический аппарат - техническое устройство, предназначенное для функционирования в космическом пространстве с целью решения задач в соответствии с назначением космического комплекса.

3.5 Бортовая аппаратура - электрические, электромагнитные, электронные приборы и устройства КА.

3.6 Антенно-фидерное устройство (АФУ) - устройство, которое канализирует СВЧ энергию от передатчика к элементу, излучающему ее в пространство или принимает ее из пространства и канализирует ее в приемник.

3.7 Остальные термины и определения, применяемые в настоящем стандарте, - по ГОСТ 19619.

4 ОБОЗНАЧЕНИЯ И СОКРАЩЕНИЯ

В настоящем стандарте применены следующие обозначения и сокращения:

БА - бортовая аппаратура;

ПСО - передача сигналов оповещения;

КА - космический аппарат;

БКУ - бортовой комплекс управления;

АФУ - антенно-фидерное устройство;

НСПР - наземные станции приема и регистрации.

5 ОБЩИЕ ПОЛОЖЕНИЯ

5.1 БА системы ПСО предназначена для передачи на наземные станции приема и регистрации сигналов оповещения о возникающей на КА нештатной ситуации.

5.2 Система ПСО состоит из БА и НСПР.

5.3 БКУ на основании информации от датчиков телеметрической системы или датчиков системы диагностики определяет возникновение нештатной ситуации на борту КА, формирует информацию, характеризующую эту ситуацию, производит включение БА системы ПСО и передает сформированную информацию в БА системы ПСО.

Нештатная ситуация определяется по факту выхода контролируемых параметров за пределы установленных пороговых значений.

БА системы ПСО преобразует полученную от БКУ информацию, добавляет к ней служебную часть, осуществляет помехоустойчивое кодирование информации и формирует радиосигнал.

Передача радиосигнала осуществляется через АФУ, являющееся составной частью бортового оборудования КА. Прием сигналов производится на НСПР или на приемное устройство другого КА.

6 ПАРАМЕТРЫ СИГНАЛОВ РАДИОЛИНИИ

6.1 Характеристика сигнала

6.1.1 Несущая частота излучаемого сигнала должна быть 439,978 МГц.

6.1.2 Модуляция сигнала - фазовая манипуляция несущей 0 - 180°.

6.1.3 Мощность излучаемого сигнала должна быть от 8 до 13 Вт.

6.1.4 Сопряжение БА системы ПСО с АФУ осуществляется с помощью соединителей с волновым сопротивлением 50 Ом. Соединители типа VI - по ГОСТ 20265. Коэффициент стоячей волны трактов АФУ не более 1,5 в диапазоне частот (440 ± 1) МГц.

6.2 Структура передаваемого сигнала

Передаваемый сигнал представляет собой периодически повторяющиеся посылки длительностью не менее 1,6 с с периодом повторения Тп в секундах. Должно быть получено не менее 64 значений Тп.

Значение Тп зависит от условного номера КА и рассчитывается по формуле

Тп = 42,08 + 0,64Н,                                                   (1)

где Н - число (от 0 до 63), записанное на 3 - 8 позициях кода условного номера КА (старший разряд располагается на позиции 3);

42,08 - минимальное значение периода повторения Тп, с;

0,64 - дискретность изменения значения Тп.

Временная диаграмма передаваемого сигнала приведена на рисунке 1.

Рисунок 1

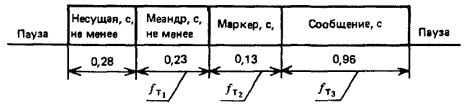

Структура посылки приведена на рисунке 2.

fТ1 - тактовая частота, равная 50 Гц; fТ2 = fТ3 - тактовая частота, равная 100 Гц

Рисунок 2

В зависимости от того, каким символом заканчивается меандр, нулем или единицей, маркер начинается с нуля или единицы соответственно и имеет вид, приведенный на рисунке 3.

Рисунок 3

Сообщение, содержащееся в посылке, состоит из четырех 12-разрядных информационных слов. В первом слове содержится информация об условном номере КА (10 разрядов) и о типе нештатной ситуации (2 разряда). Старший разряд условного номера КА располагается после маркера.

Во втором, третьем и четвертом словах содержится информация, поступающая от БКУ.

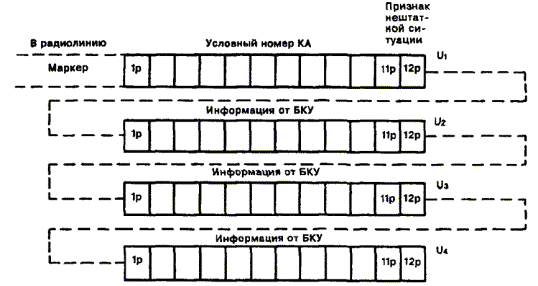

Структура сообщения до кодирования приведена на рисунке 4.

U1 - первое информационное слово; U1 - второе информационное слово; U3 - третье информационное слово; U4 - четвертое информационное слово

Рисунок 4

Кодирование информации производится кодом Голея (24,12) с дополнительной проверкой на нечетность с целью повышения достоверности принимаемой информации. Кодовое слово (вектор Vj) образуется умножением информационного слова (вектор Uj) на порождающую матрицу G:

Vj = UjG,                                                             (2),

где j = 1 ... 4;

G - порождающая матрица Голея, имеющая вид:

G =

100000000000

100110001111

010000000000

010111011100

001000000000

001010111101

000100000000

110100111001

000010000000

111010100011

000001000000

010001101111

000000100000

001111100110

000000010000

011100010111

000000001000

111101001010

000000000100

111001110100

000000000010

100011111010

000000000001

101111010001

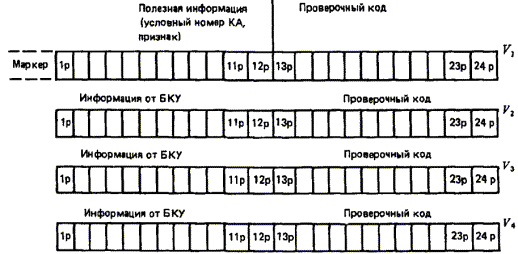

После кодирования сообщение принимает вид, приведенный на рисунке 5.

V1 - первое кодовое слово; V2 - второе кодовое слово; V3 - третье кодовое слово; V4 - четвертое ходовое слово

Рисунок 5

Далее проводится перемеживание кодовых слов, при котором первое слово перемежается со вторым, третье с четвертым, следующим образом: после первого разряда первого слова идет первый разряд второго слова, затем второй разряд первого слова, второй разряд второго слова и т.д. После 24-го разряда второго слова идет первый разряд третьего слова, первый разряд четвертого слова, затем второй разряд третьего слова, второй разряд четвертого слова и т.д.

После перемеживания последовательность символов хi закодированного сообщения преобразуется (относительная модуляция) и принимает вид

ji = xi + ji-1,                                                             (3)

где ji и ji-1 - символы закодированного сообщения после преобразования на i и i - 1 тактах соответственно.
