ГОСТ Р 50403-92

ГОСУДАРСТВЕННЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ



ВИНТЫ С ПОТАЙНОЙ ГОЛОВКОЙ
КЛАССОВ ТОЧНОСТИ А И В

ТЕХНИЧЕСКИЕ УСЛОВИЯ









ГОССТАНДАРТ РОССИИ

Москва





ГОСУДАРСТВЕННЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ

ВИНТЫ С ПОТАЙНОЙ ГОЛОВКОЙ
КЛАССОВ ТОЧНОСТИ А И В

Технические условия

Countersunk head screws.
Product grades A and B.
Specifications

ГОСТ P
50403-92

Дата введения 01.01.94

Настоящий стандарт распространяется на винты с потайной головкой с прямым и крестообразным шлицем классов точности А и В с номинальным диаметром резьбы от 1 до 20 мм.

Требования настоящего стандарта являются обязательными.

Дополнительные требования, отвечающие потребностям народного хозяйства, выделены подчеркиванием, а также приведены в приложении.

1. РАЗМЕРЫ

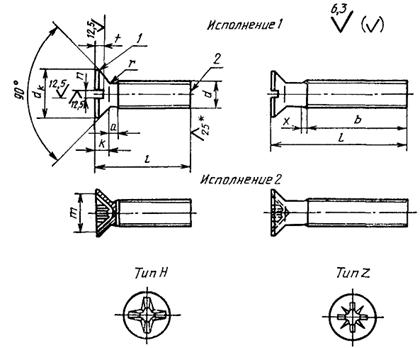

Конструкция и размеры винтов должны соответствовать указанным на чертеже и в табл. 1 и 2.

Описание: Untitled-1%20copy

* Для винтов, обработанных резанием, в остальных случаях не нормируют.

1 - кромка скругленная или острая; 2 - конец в состоянии после накатки

Диаметр стержня приблизительно равен среднему диаметру резьбы или равен наружному диаметру резьбы.

Таблица 1

мм

Номинальный диаметр резьбы d

M1

M1,2

M1,4

M1,6

М2

М2,5

М3

P2)

крупный

0,25

0,25

0,3

0,35

0,4

0,45

0,5

мелкий

-

-

-

-

-

-

-

а, не более

крупный шаг

0,5

0,5

0,6

0,7

0,8

0,9

1

мелкий шаг

-

-

-

-

-

-

-

b

не менее

25

25

25

25

25

25

25

dk

не более

1,9

2,3

2,6

3

3,8

4,7

5,5

не менее

1,65

2,05

2,35

2,75

3,5

4,4

5,2

k

не более

0,6

0,72

0,84

1

1,2

1,5

1,65

п

номин.

0,25

0,3

0,3

0,4

0,5

0,6

0,8

не менее

0,31

0,36

0,36

0,46

0,56

0,66

0,86

не более

0,45

0,5

0,5

0,6

0,7

0,8

1

r

не более

0,1

0,12

0,14

0,4

0,5

0,6

0,8

t

не менее

0,2

0,24

0,28

0,32

0,4

0,5

0,6

не более

0,3

0,35

0,45

0,5

0,6

0,75

0,85

Крестообразный шлиц

Тип Н

номер шлица

-

-

-

0

1

т

-

-

-

1,6

1,9

2,9

3,2

глубина вхождения калибра в шлиц

не менее

-

-

-

0,6

0,9

1,4

1,7

не более

-

-

-

0,9

1,2

1,8

2,1

т

-

-

-

1,8

2

2,3

3,2

Крестообразный шлиц

Тип Z

глубина вхождения калибра в шлиц

не менее

-

-

-

0,7

0,95

1,45

1,6

не более

-

-

-

0,95

1,2

1,75

2

х, не более

крупный шаг

0,6

0,6

0,75

0,9

1

1,1

1,25

мелкий шаг

-

-

-

-

-

-

-

Продолжение таблицы 1

(М3,5)

М4

М5

М6

М8

М10

М12

М14

М16

М18

М20

0,6

0,7

0,8

1

1,25

1,5

1,75

2

2

2,5

2,5

-

-

-

-

1

1,25

1,25

1,5

1,5

1,5

1,5

1,2

1,4

1,6

2

2,5

3

3,5

4

4

5

5

-

-

-

-

2

2,5

2,5

3

3

3

3

38

38

38

38

38

38

38

38

38

42

46

7,3

8,4

9,3

11,3

15,8

18,3

21,5

25

28,5

32,5

36

6,94

8,04

8,94

10,87

15,37

17,78

20,98

24,48

27,98

31,88

35,38

2,35

2,7

2,7

3,3

4,65

5

6

7

8

9

10

1

1,2

1,2

1,6

2

2,5

3

3

4

4

5

1,06

1,26

1,26

1,66

2,06

2,56

3,06

3,03

4,07

4,07

5,07

1,2

1,51

1,51

1,91

2,31

2,81

3,31

3,31

4,37

4,37

5,37

0,9

1

1,3

1,5

2

2,5

1,2

1,4

1,6

1,8

2

0,9

1

1,1

1,2

1,8

2

2,4

2,8

3,2

3,6

4

1,2

1,3

1,4

1,6

2,3

2,6

3

3,5

4

4,5

5

2

3

4

-

-

-

-

4,4

4,6

5,2

6,8

8,9

10

10,7

-

-

-

-

1,9

2,1

2,7

3

4

5,1

5,9

-

-

-

-

2,4

2,6

3,2

3,5

4,6

5,7

6,4

-

-

-

-

4,3

4,6

5,1

6,8

9

10

-

-

-

-

-

1,75

2,05

2,6

3

4,15

5,2

-

-

-

-

-

2,2

2,5

3,05

3,45

4,6

5,65

-

-

-

-

-

1,5

1,75

2

2,5

3,2

2,8

4,3

5

5

6,3

6,3

-

-

-

-

2,5

3,2

3,2

3,8

3,8

3,8

3,8

1) Размеры, заключенные в скобки, применять не рекомендуется.

2) Р - шаг резьбы.

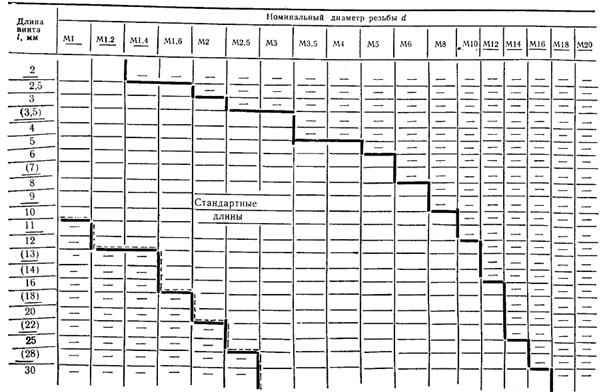

Таблица 2

мм

Описание: Untitled-1%20copy

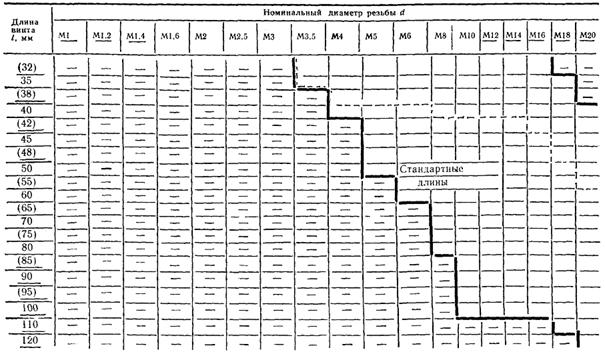

Продолжение табл. 2

мм

Описание: Untitled-1%20copy

Примечания:

1. Длины винтов, заключенные в скобки, применять не рекомендуется.

2. Винты с номинальными длинами, расположенными выше пунктирной линии, изготовляются с резьбой до головки [b = l - (k + а)]

2. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

Таблица 3

Материал

Углеродистая сталь

Коррозионностойкая, жаропрочная, жаростойкая и теплоустойчивая сталь

Цветные сплавы

Общие технические требования

ГОСТ 1759.0

Резьба

размеры

Профиль и основные размеры

стандарт

ГОСТ 9150, ГОСТ 24705

допуски

6g

стандарт

ГОСТ 16093

Механические свойства

классы прочности и группы

3.6, 4.6, 4.8, 5.6, 5.8

21 - 26

31 - 35

стандарт

ГОСТ 1759.4

ГОСТ 1759.0

Допуски

классы точности

А и В

стандарт

Не указанные на чертеже и в табл. 1 и 2 допуски размеров, отклонений формы и расположения поверхностей - ГОСТ 1759.1

Крестообразный шлиц

ГОСТ 10753

Поверхность изделия

Допустимые дефекты поверхности - ГОСТ 1759.2

Без покрытия и с покрытием - ГОСТ 1759.0,

ГОСТ 9.301, ГОСТ 9.303

Методы контроля

Размеры, отклонения формы и расположения поверхностей - ГОСТ 1759.1

Крестообразный шлиц - ГОСТ 10753

Дефекты поверхности - ГОСТ 1759.2

Механические свойства

ГОСТ 1759.4 \ ГОСТ 1759.0

Покрытие - ГОСТ 9.302

Приемка

ГОСТ 17769

Маркировка и упаковка

ГОСТ 1759.0, ГОСТ 18160

Пример условного обозначения винта с потайной головкой, класса точности А, исполнения 1, диаметром резьбы d = 8 мм, с крупным шагом резьбы, с полем допуска резьбы 6g, длиной l = 50 мм класса прочности 4.8, без покрытия:

Винт А.М8-6g´50.48 ГОСТ Р 50403-92

То же, класса точности В, исполнения 2 с крестообразным шлицем типа Н, с мелким шагом резьбы, с цинковым покрытием толщиной 6 мкм, хроматированным:

Винт В2.М8´1-6g´50.48.016 ГОСТ Р 50403-92

То же, с крестообразным шлицем типа Z:

Винт 2ZM8´1-6g´50.48.016 ГОСТ Р 50403-92

Теоретическая масса винтов указана в приложении.

приложение

Справочное

Теоретическая масса винтов

Длина винта l, мм

Масса 1000 шт. стальных винтов с крупным шагом резьбы, кг ≈ при номинальном диаметре резьбы d, мм

М1

М1,2

М1,4

М1,6

М2

М2,5

М3

М3,5

М4

2

0,013

0,021

-

-

-

-

-

-

-

2,5

0,016

0,025

0,035

0,048

-

-

-

-

-

3

0,018

0,028

0,039

0,053

0,091

-

-

-

-

3,5

0,020

0,031

0,043

0,065

0,100

0,171

0,251

-

-

4

0,022

0,034

0,048

0,071

0,109

0,186

0,273

-

-

5

0,026

0,041

0,057

0,076

0,127

0,215

0,316

0,551

0,773

6

0,031

0,048

0,066

0,087

0,145

0,245

0,359

0,609

0,850

7

0,035

0,054

0,075

0,098

0,163

0,274

0,402

0,668

0,927

8

0,039

0,061

0,084

0,110

0,181

0,303

0,446

0,726

1,003

9

0,044

0,068

0,093

0,121

0,199

0,333

0,489

0,785

1,080

10

0,048

0,074

0,102

0,132

0,217

0,362

0,533

0,843

1,156

11

-

0,081

0,111

0,143

0,235

0,391

0,576

0,902

1,233

12

-

0,088

0,120

0,155

0,235

0,421

0,619

0,960

1,309

13

-

-

-

0,167

0,271

0,450

0,662

1,019

1,386

14

-

-

-

0,178

0,289

0,479

0,705

1,077

1,463

16

-

-

-

0,201

0,325

0,538

0,792

1,194

1,615

18

-

-

-

-

0,361

0,597

0,879

1,311

1,767

20

-

-

-

-

0,394

0,665

0,966

1,428

1,920

22

-

-

-

-

-

0,714

1,053

1,545

2,073

25

-

-

-

-

-

0,802

1,183

1,721

2,302

28

-

-

-

-

-

-

1,313

1,896

2,532

30

-

-

-

-

-

-

1,399

2,013

2,685

32

-

-

-

-

-

-

-

2,130

2,838

35

-

-

-

-

-

-

-

2,305

3,068

38

-

-

-

-

-

-

-

-

3,298

40

-

-

-

-

-

-

-

-

3,451

Продолжение табл. 2

Длина винта l, мм

Масса 1000 шт. стальных винтов с крупным шагом резьбы, кг ≈ при номинальном диаметре резьбы d, мм

М5

М6

М8

М10

М12

М14

М16

М18

М20

6

1,195

-

-

-

-

-

-

-

-

7

1,317

-

-

-

-

-

-

-

-

8

1,440

2,240

-

-

-

-

-

-

-

9

1,562

2,414

-

-

-

-

-

-

-

10

1,684

2,589

5,500

-

-

-

-

-

-

11

1,806

2,764

5,815

-

-

-

-

-

-

12

1,929

2,938

6,131

9,20

-

-

-

-

-

13

2,051

3,113

6,446

9,70

-

-

-

-

-

14

2,173

3,287

6,762

10,20

-

-

-

-

-

16

2,417

3,636

7,393

11,20

16,80

-

-

-

-

18

2,661

3,985

8,024

12,19

18,97

-

-

-

-

20

2,906

4,334

8,655

13,19

21,14

-

-

-

-

22

3,150

4,683

9,286

14,20

21,14

-

-

-

-

25

3,517

5,208

10,230

15,69

23,31,

33,17

-

-

-

28

3,884

5,733

11,176

17,19

25,49

36,13

-

-

-

30

4,128

6,082

11,810

18,18

26,93

38,11

51,67

-

-

32

4,372

6,431

12,441

19,19

28,38

40,09

54,32

-

-

35

4,738

6,955,

13,390

20,67

30,55

43,06

58,30

75,89

-

38

5,104

7,479

14,332

22,16

32,72

46,02

62,27

80,83

-

40

5,349

7,828

14,963

23,16

34,17

48,00

64,93

84,13

106,9

42

5,593

8,177

15,594

24,25

35,62

49,99

67,58

87,42

111,0

45

5,959

8,701

16,537

25,65

37,79

52,94

71,56

92,36

117,3

48

6,326

9,225

17,483

27,15

39,96

55,91

75,53

97,31

123,5

50

6,572

9,574

18,118

28,15

41,41

57,89

78,19

100,60

127,6

55

-

10,447

19,688

30,65

45,03

62,83

84,82

108,84

138,0

60

-

11,320

21,268

33,14

48,64

67,78

91,45

117,08

148,4

65

-

-

22,838

35,64

52,26

72,72

98,08

125,31

158,8

70

-

-

24,418

38,14

55,88

77,67

104,71

133,55

169,1

75

-

-

25,988

40,63

59,50

82,61

111 ,34

141,78

179,5

80

-

-

27,580

43,11

63,12

87,56

117,97

150,01

189,9

85

-

-

-

45,61

66,73

92,50

124,60

158,26

200,3

90

-

-

-

48,11

70,35

97,44

131,23

166,49

210,7

95

-

-

-

50,60

73,97

102,39

137,85

174,73

221,0

100

-

-

-

53,10

77,59

107,33

144,49

182,97

231,4

110

-

-

-

-

-

-

-

199,44

252,2

120

-

-

-

-

-

-

-

-

272,9

Примечание. Для определения массы винтов из алюминиевого сплава величины масс, указанные в таблице, следует умножить на коэффициент 0,356, из латуни - на 1,08.

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. ПОДГОТОВЛЕН И ВНЕСЕН Техническим комитетом по стандартизации ТК 229 «Крепежные изделия»

РАЗРАБОТЧИКИ:

Н.А. Галкина, Н.М. Шугаева, Б.М. Ригмант, Т.Е. Юрченко

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Госстандарта России от 23.11.92 № 1504

Стандарт подготовлен методом прямого применения международных стандартов ИСО 2009-83 «Винты с потайной головкой и прямым шлицем (нормальная головка). Класс А» и ИСО 7046-83 «Винты с потайной головкой и крестообразным шлицем. Класс точности А, класс прочности 4.8» с дополнительными требованиями, отражающими потребности народного хозяйства

3. ВВЕДЕН ВПЕРВЫЕ

4. Срок проверки 1997 г.

5. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
