ГОСТ Р 50274-92

(ИСО 4162-90)

ГОСУДАРСТВЕННЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ

БОЛТЫ С ШЕСТИГРАННОЙ
УМЕНЬШЕННОЙ ГОЛОВКОЙ
И ФЛАНЦЕМ

Технические условия

ГОССТАНДАРТ РОССИИ
Москва

Предисловие

1 ПОДГОТОВЛЕН И ВНЕСЕН Техническим комитетом по стандартизации ТК 229 «Крепежные изделия»

2 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Госстандарта России от 16 сентября 1992 г. № 1185

3 Настоящий стандарт подготовлен методом прямого применения международного стандарта ИСО 4162-90 «Болты с шестигранной уменьшенной головкой и фланцем» с дополнительными требованиями, отражающими потребности народного хозяйства

4 ВВЕДЕН ВПЕРВЫЕ

5 ПЕРЕИЗДАНИЕ

ГОСУДАРСТВЕННЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ

БОЛТЫ С ШЕСТИГРАННОЙ УМЕНЬШЕННОЙ
ГОЛОВКОЙ И ФЛАНЦЕМ

Технические условия

Hexagon flange reduced head bolts. Specifications

ГОСТ P
50274-92

(ИСО 4162-90)

Дата введения 1994-01-01

1. Настоящий стандарт распространяется на болты с шестигранной уменьшенной головкой и фланцем с номинальным диаметром резьбы от 5 до 16 мм, классов прочности 8.8; 9.8; 10.9 (далее - болты).

Требования настоящего стандарта являются обязательными.

Дополнительные требования, отражающие потребности народного хозяйства, приведена в приложении 2 и 3.

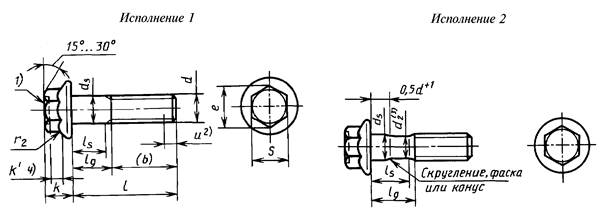

2. Конструкция и размеры болтов должны соответствовать указанным на рисунке 1 и в таблицах 1 и 2.

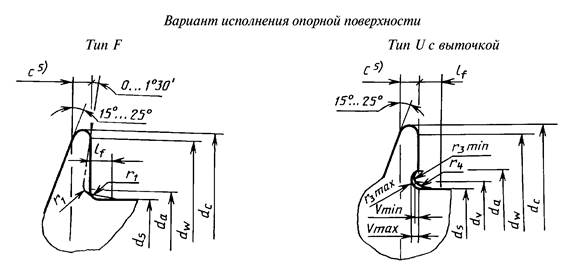

Рисунок 1

1) Торец головки может быть гладким или с углублением по усмотрению изготовителя и должен иметь фаску или скругление. Минимальный диаметр окружности фаски или начала скругления должен быть равен 0,85S максимального.

2) Неполная резьба u £ 2Р

3) d2 приблизительно равен среднему диаметру резьбы

4) k¢ - минимальная высота под гаечный ключ

5) с измеряется у минимального dw

Таблица 1

мм

Резьба, d

М5

М6

М8

М10

М12

(М14)1)

М16

P2)

0,8

1

1,25

1,5

1,75

2

2

b для справок

3)

16

18

22

26

30

34

38

4)

-

-

28

32

36

40

44

с

не менее

1

1,1

1,2

1,5

1,8

2,1

2,4

da не более

Типы

F

5,7

6,8

9,2

11,2

13,7

15,7

17,7

U

6,2

7,5

10

12,5

15,2

17,7

20,5

dс

не более

11,4

13,6

17

20,8

24,7

28,6

32,8

ds

не более

5,00

6,00

8,00

10,00

12,00

14,00

16,00

не менее

4,82

5,82

7,78

9,78

11,73

13,73

15,73

dv

не более

5,5

6,6

8,8

10,8

12,8

14,8

17,2

dw

не менее

9,4

11,6

14,9

18,7

22,5

26,4

30,6

е

не менее

7,44

8,56

10,8

14,08

16,32

19,68

22,58

k

не более

5,6

6,8

8,5

9,7

11,9

12,9

15,1

k¢

не менее

2,3

2,9

3,8

4,3

5,4

5,6

6,7

lf

не более

1,4

1,6

2,1

2,1

2,1

2,1

3,2

r1

не менее

0,2

0,25

0,4

0,4

0,6

0,6

0,6

r2

5) не более

0,3

0,4

0,5

0,6

0,7

0,9

1

r3

не более

0,25

0,26

0,36

0,45

0,54

0,63

0,72

не менее

0,10

0,11

0,16

0,20

0,24

0,28

0,32

r4                  для справок

4

4,4

5,7

5,7

5,7

5,7

8,8

S

не более

7,00

8,00

10,00

13,00

15,00

18,00

21,00

не менее

6,64

7,64

9,64

12,57

14,57

17,57

20,16

V

не более

0,15

0,20

0,25

0,30

0,35

0,45

0,50

не менее

0,05

0,05

0,10

0,15

0,15

0,20

0,25

Допуск перпендикулярности опорной поверхности головки относительно оси

0,0175´0,8dc

1) Размер, заключенный в скобки, применять не рекомендуется.

2) Р - шаг резьбы.

3) Для длин lном £ 125 мм.

4) Для длин lном > 125 мм.

5) Радиус r2 применяется как по углам, так и по граням шестигранника.

Таблица 2

мм

Резьба, d

М5

М6

М8

М10

М12

(М14)1)

М16

l2)

ls и lg3), 4)

Номин.

не менее

не более

ls, не менее

lg, не более

ls, не менее

lg, не более

ls, не менее

lg, не более

ls, не менее

lg, не более

ls, не менее

lg, не более

ls, не менее

lg, не более

ls, не менее

lg, не более

10

9,71

10,29

-

-

-

-

-

-

-

-

-

-

-

-

-

-

12

11,65

12,35

-

-

-

-

-

-

-

-

-

-

-

-

-

-

16

15,65

16,35

-

-

-

-

-

-

-

-

-

-

-

-

-

-

20

19,58

20,42

-

-

-

-

-

-

-

-

-

-

-

-

-

-

25

24,58

25,42

5

9

-

-

-

-

-

-

-

-

-

-

-

-

30

29,58

30,42

10

14

7

12

-

-

-

-

-

-

-

-

-

-

35

34,5

35,5

15

19

12

17

6,75

13

-

-

-

-

-

-

-

-

40

39,5

40,5

20

24

17

22

11,75

18

6,5

14

-

-

-

-

-

-

45

44,5

45,5

25

29

22

27

16,75

23

11,5

19

6,25

15

-

-

-

-

50

49,5

50,5

30

34

27

32

21,75

28

16,5

24

11,25

20

6

16

-

-

55

54,4

55,6





32

27

26,75

33

21,5

29

16,25

25

11

21

7

17

60

59,4

60,6





37

42

31,75

38

26,5

34

21,25

30

16

26

12

22

65

64,4

65,6









36,75

43

31,5

39

26,25

35

21

31

17

27

70

69,4

70,6









41,75

48

36,5

44

31,25

40

26

36

22

32

80

79,4

80,6









51,75

58

46,5



41,25

50

36

46

32

42

90

89,3

90,7













56,5



51,25

60

46

56

42

52

100

99,3

100,7













66,5



61,25

70

56

66

52

62

110

109,3

110,7

















71,25

80

66

76

62

72

120

119,3

120,7

















81,25

90

76

86

72

82

130

129,2

130,8





















80

90

76

86

140

139,2

140,8





















90

100

86

96

150

149,2

150,8

























96

106

160

159,2

160,8

























106

116

1) Размер, заключенный в скобки, применять не рекомендуется.

2) Болты с длинами, расположенными над сплошной ломаной линией, имеют резьбу до головки.

3) Болты исполнения 2 расположены под пунктирной ломаной линией.

4) lg - минимальная длина рабочей части болта.

Пример условного обозначения болта исполнения 1, диаметром резьбы d = 10 мм, с крупным шагом резьбы, с полем допуска 6g, длиной l = 40 мм, класса прочности 88, из стали марки 35Х, без покрытия, типа F:

Болт M10-6g´40.88.35X-F ГОСТ Р 50274-92

болта исполнения 2, диаметром резьбы d = 8 мм, с крупным шагом резьбы с полем допуска 6g, длиной l = 40 мм, класса прочности 10.9, из стали марки 40Х, с цинковым покрытием толщиной 6 мкм, хромированным, типа U:

Болт 2M8-6g´40.109.40X.016- U ГОСТ Р 50274-92

Если в обозначении болта не указан конкретный тип, то он устанавливается изготовителем.

3. Технические требования - по таблице 3.

Таблица 3

Материал

Сталь

Механические свойства

Классы прочности

8.8; 9.8; 10.9 ГОСТ 1759.4

Общие требования

ГОСТ 1759.0

Допуски

Класс точности А*)

ГОСТ 1759.1

Резьба

Поле допуска 6g

ГОСТ 16093, ГОСТ 24705

Поверхность изделия

Без покрытия и

ГОСТ 1759.0 с покрытием

Концы болтов

ГОСТ 12414

Приемка

ГОСТ 17769

* Размеры S и е с допусками класса точности В.

4. Методика проверки калибрами головки и фланца и размеры калибров указаны в приложении 1.

ПРИЛОЖЕНИЕ 1
(обязательное)

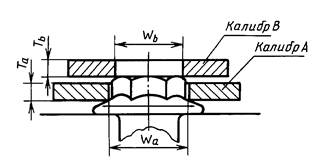

Проверка калибрами головки и фланца

Головка проверяется двумя калибрами А и В для выявления соответствия стандарту высоты шестигранника, высоты под ключ, углов, диаметра описанной окружности и толщины фланца в точке его перехода к шестиграннику, размерами, установленным настоящим стандартом.

Калибр А устанавливают на головку до упора во фланец.

Калибр В устанавливают на вершину головки перпендикулярно оси болта. Калибры не должны касаться друг друга.

Рисунок 2

Примечание - Минимальный Wа равен теоретическому максимальному диаметру описанной окружности;

максимальный Wb равен минимальному диаметру описанной окружности минус 0,01 мм;

максимальный Ta равен минимальной высоте под ключ.

Таблица 4

Резьба

Калибр А

Калибр В

Wа

Ta

Wb

Tb

не более

не менее

не более

не менее

не более

не менее

не менее

М5

8,09

8,08

2,30

2,29

7,43

7,42

3

М6

9,25

9,24

2,90

2,89

8,55

8,54

3

М8

11,56

11,55

3,80

3,79

10,79

10,78

4

М10

15,02

15,01

4,30

4,29

14,07

14,06

4

М12

17,33

17,32

5,40

5,39

16,31

16,30

5

М14

20,79

20,78

5,60

5,59

19,67

19,66

5

М16

24,26

24,25

6,70

6,69

22,57

22,56

6

ПРИЛОЖЕНИЕ 2
(рекомендуемое)

Дополнительные требования, отражающие потребности народного хозяйства

Допускается изготавливать болты:

- класса прочности 6.8;

- с резьбой M8·1, M10·1,25; M12·1,25; М14·1,5, M16·1,5, M10·1;

- размер dw против грани шестигранника может быть меньше размеров, указанных в табл. 1, на 0,1d.

Болты M12 допускается изготавливать с размером под ключ S не более - 17,00 мм, не менее - 16,57 мм; с диаметром описанной окружности е, не менее - 18,56 мм.

Методика проверки головки по приложению 1.

Размеры калибров указаны в таблице 5.

Таблица 5

мм

Резьба d

Калибр А

Калибр В

Wа

Ta

Wb

Tb

не более

не менее

не более

не менее

не более

не менее

не менее

М12

19,65

19,64

5,40

5,39

18,55

18,54

5

Пример условного обозначения болта исполнения 1, диаметром резьбы d = 12 мм, с мелким шагом резьбы с полем допуска 6g, длиной l = 40 мм, класса прочности 8.8, из стали марки 35Х, без покрытия, типа F, с размером под ключ S = 17 мм:

Болт M12·1,25-6g·40.88.35X-F (S17) ГОСТ Р 50274-92

болта исполнения 2, диаметром резьбы d = 8 мм, с крупным шагом резьбы с полем допуска 6g, длиной l = 40 мм, класса прочности 6.8, с цинковым покрытием толщиной 6 мкм, хроматированным, типа U:

Болт 2M8-6g·40.68.016-U ГОСТ Р 50274-92

ПРИЛОЖЕНИЕ 3
(cправочное)

Масса стальных болтов (исполнение 1) с крупным шагом резьбы

Таблица 6

Длина болта l, мм

Теоретическая масса 1000 шт. болтов, кг », при номинальном диаметре резьбы d, мм

5

6

8

10

12

14

16

10

3,648

-

-

-

-

-

-

12

3,895

6,076

-

-

-

-

-

16

4,390

6,781

12,674

-

-

-

-

20

4,884

7,487

13,948

24,048

-

-

-

25

5,776

3,369

15,540

26,558

41,735

-

-

30

6,546

9,797

17,132

29,068

45,371

66,001

-

35

7,316

10,907

19,710

31,519

49,007

70,971

102,727

40

8,086

12,017

21,680

35,686

52,643

75,941

109,386

45

8,856

13,127

23,650

38,766

58,684

80,912

116,045

50

9,626

14,237

25,620

41,846

63,124

89,309

122,704

55

-

15,347

27,590

44,926

67,564

95,342

133,557

60

-

16,457

29,560

48,006

72,004

101,382

141,447

65

-

-

31,530

51,086

76,444

107,422

149,337

70

-

-

33,500

54,166

80,884

113,462

157,227

80

-

-

37,440

60,326

89,764

125,542

173,007

90

-

-

-

66,456

98,644

137,622

188,787

100

-

-

-

72,646

107,524

149,702

204,567

110

-

-

-

-

116,404

161,782

220,347

120

-

-

-

-

125,284

173,862

236,127

130

-

-

-

-

-

184,643

250,382

140

-

-

-

-

-

196,723

266,162

150

-

-

-

-

-

-

281,942

160

-

-

-

-

-

-

297,722
