ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР



РЕЛЬСЫ КОНТРРЕЛЬСОВЫЕ РК50

РАЗМЕРЫ



ГОСТ 9797-85





ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО СТАНДАРТАМ

Москва



РАЗРАБОТАН Министерством путей сообщения

ИСПОЛНИТЕЛИ:

Н. Н. Елсаков; Т. И. Кузнецова; Ю. Н. Петров; В. П. Демидов; С. О. Сурин; Т. А. Демидова

ВНЕСЕН Министерством путей сообщения

Зам. министра А. Н. Бевзенко

УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 27 февраля 1985 г. № 421



ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

РЕЛЬСЫ КОНТРРЕЛЬСОВЫЕ РК50

Размеры

Rails for RK50 check rails. Dimensions

ГОСТ
9797-85

Взамен
ГОСТ 9797-71

Постановлением Государственного комитета СССР по стандартам от 27 февраля 1985 г. № 421 срок действия установлен

с 01.07.85

до 01.07.90

1. Настоящий стандарт распространяется на контррельсовые рельсы РК50 (далее - рельсы), применяемые в конструкциях верхнего строения пути с железнодорожными рельсами типа Р50.

Требования пп. 1 - 6, 8 настоящего стандарта являются обязательными, требования п. 7 - рекомендуемыми.

(Измененная редакция, Изм. № 2).

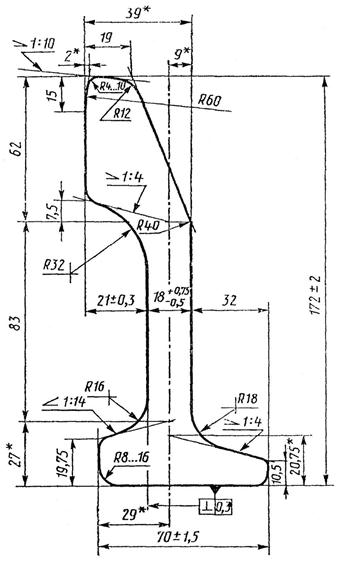

2. Размеры поперечного сечения рельсов должны соответствовать указанным на чертеже.

(Измененная редакция, Изм. № 2).

Расчетные данные приведены в справочном приложении.

Вариант изготовления

Описание: Untitled-1

* Размеры для справок.

(Измененная редакция, Изм. № 2).

Условное обозначение контррельсового рельса РК50 Рельс РК50 ГОСТ 9797-85

3. Радиусы закруглений, не указанных на чертеже, должны быть 2 - 6 мм.

4. Размеры с неуказанными предельными отклонениями обеспечивают инструментом и в готовых рельсах не контролируют.

5. Размеры с предельными отклонениями контролируют шаблонами, согласованными с Государственной приемкой.

(Измененная редакция, Изм. № 1).

Измерения следует проводить на расстоянии не менее 250 мм от торцов контролируемого рельса.

6. Выпуклость или вогнутость подошвы рельсов по отношению к ее краям должна быть равномерной и не превышать 0,5 мм.

7. Длину рельсов устанавливают по согласованию между потребителем и изготовителем.

Предельные отклонения по длине рельсов с двумя фрезерованными торцами не должны превышать ±6 мм на каждый кратный отрезок рельса.

Для рельсов с нефрезерованными торцами предельное отклонение по длине не должно превышать плюс 0,8 % номинального значения длины.

8. Технические требования - по ГОСТ 18232-83.

ПРИЛОЖЕНИЕ

Справочное

РАСЧЕТНЫЕ ДАННЫЕ РЕЛЬСОВ

Площадь поперечного сечения рельса, см2                                                       46,71

Расстояние до центра тяжести, см:

от низа подошвы                                                                                                 7,76

от вертикальной грани головки                                                                         2,42

Момент инерции относительно осей, см4:

горизонтальной                                                                                                   1385

вертикальной                                                                                                       135

Момент сопротивления, см3:

по низу подошвы                                                                                                 178

по верху головки                                                                                                  147

по боковой грани подошвы, более удаленной от центра тяжести                 28,9

Теоретическая масса 1 м рельса, кг                                                                    36,57.

Примечание. Теоретическая масса рельса определена исходя из номинальных размеров поперечного сечения рельса и плотности стали 7830 кг/м3.
