ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ШТИФТЫ КОНИЧЕСКИЕ С РЕЗЬБОВОЙ ЦАПФОЙ НЕЗАКАЛЕННЫЕ

Технические требования

Unhardened taper pins with threaded stem.

Specifications

ГОСТ
9465-79

(CT СЭВ 282-87)

Срок действия с 01.01.80

до 01.01.95

Настоящий стандарт распространяется на конические незакаленные с резьбовой цапфой штифты классов точности А и В диаметром от 5 до 50 мм.

(Измененная редакция, Изм. № 2).

1. РАЗМЕРЫ

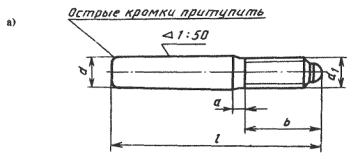

1.1. Размеры штифтов должны соответствовать указанным на чертеже и в таблице.

мм

d

5

6

8

10

12

16

20

25

30

40

50

d1

М5

М6

М8

М10

М12

М16

М16

М20

М24

М30

М36

b

не более

15,6

20

24,5

27

30,5

39

39

45

52

65

78

не менее

14

18

22

24

27

35

35

40

46

58

70

а, не более

2,4

3

4

4,5

5,3

6

6

7,5

9

10,5

12

с

0,8

1,0

1,2

1,6

1,6

2,0

2,5

3,0

4,0

5,0

6,3

l



40























45























50























55



Стандартные длины

















60



















65























70























75























80























85























90























100























120























140























160























190























220























250























280























320























360























400























а - исполнение 1 (класс точности А); б - исполнение 2 (класс точности В)

Пример условного обозначения штифта исполнения 1, диаметром d = 10 мм, длиной l = 80 мм, без покрытия:

Штифт 10´80 ГОСТ 9465-79

То же, исполнения 2, с химическим окисным покрытием, пропитанным маслом:

Штифт 2.10´80 Хим. Окс. прм ГОСТ 9465-79.

(Измененная редакция, Изм. № 2).

1.2 (Исключен, Изм. № 2).

1.3. Теоретическая масса стальных штифтов приведена в справочном приложении 2.

(Введен дополнительно, Изм. № 1).

1.4. Конец резьбовой цапфы - ступенчатый со сферой по ГОСТ 12414-66.

1.5. Неуказанные отклонения формы и расположения поверхностей - по ГОСТ 25069-81.

1.4, 1.5. (Введены дополнительно, Изм. № 2).

2. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

2.1. Штифты должны удовлетворять всем требованиям ГОСТ 26862-86 и требованиям, изложенным в настоящем стандарте.

Штифты должны изготовляться в соответствии с требованиями настоящего стандарта по конструкторской или технологической документации, утвержденной в установленном порядке.

(Измененная редакция, Изм. № 2).

2.2 - 2.7. (Исключены, Изм. № 2).

2.8. Неуказанные предельные отклонения: h14.

(Измененная редакция, Изм. № 2).

2.9 - 2.17. (Исключены, Изм. № 2).

Разд. 3 - 5. (Исключены, Изм. № 2).

ПРИЛОЖЕНИЕ 1. (Исключено, Изм. № 2).

ПРИЛОЖЕНИЕ 2

Справочное

МАССА СТАЛЬНЫХ ШТИФТОВ

Номинальная длина штифта, мм

Теоретическая масса 1000 шт. штифтов, кг, при номинальном диаметре d, мм

5

6

8

10

12

16

20

25

30

40

50

40

6,34

-

-

-

-

-

-

-

-

-

-

45

7,30

10,13

-

-

-

-

-

-

-

-

-

50

8,26

11,58

-

-

-

-

-

-

-

-

-

55

-

12,85

22,35

-

-

-

-

-

-

-

-

60

-

14,33

24,52

-

-

-

-

-

-

-

-

65

-

-

27,02

40,65

-

-

-

-

-

-

-

70

-

-

29,14

44,67

-

-

-

-

-

-

-

75

-

-

31,79

48,00

-

-

-

-

-

-

-

80

-

-

-

51,97

72,15

-

-

-

-

-

-

85

-

-

-

56,05

77,64

-

-

-

-

-

-

90

-

-

-

59,53

82,46

-

-

-

-

-

-

100

-

-

-

67,37

93,08

161,69

-

-

-

-

-

120

-

-

-

-

115,29

198,76

268,30

-

-

-

-

140

-

-

-

-

138,81

237,52

337,42

488,00

-

-

-

160

-

-

-

-

-

278,00

386,91

573,43

793,86

-

-

190

-

-

-

-

-

-

481,49

717,03

986,47

1605,29

-

220

-

-

-

-

-

-

-

862,44

1186,18

1941,45

2800,61

250

-

-

-

-

-

-

-

1013,97

1393,07

2286,92

3317,91

280

-

-

-

-

-

-

-

-

1607,25

2630,97

3846,61

320

-

-

-

-

-

-

-

-

-

3130,14

4568,51

360

-

-

-

-

-

-

-

-

-

-

5313,11

400

-

-

-

-

-

-

-

-

-

-

6078,51

(Измененная редакция, Изм. № 2).



ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТАН И ВНЕСЕН Министерством станкостроительной и инструментальной промышленности СССР

РАЗРАБОТЧИКИ:

В.Г. Серегин, А.М. Свиридов, Т.Б. Левина, О.В. Левина

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 06.03.79 № 841

3. Срок проверки 1993 г; периодичность проверки 5 лет

4. Стандарт соответствует СТ СЭВ 282-87 в части штифтов конических класса точности А

5. Стандарт соответствует ИСО 8737-1986 в части штифтов конических класса точности А

6. ВЗАМЕН ГОСТ 9465-70

7. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Обозначение НТД, на который дана ссылка

Номер пункта

ГОСТ 12414-66

1.4

ГОСТ 25069-81

1.5

ГОСТ 26862-86

2.1

8. ПЕРЕИЗДАНИЕ (сентябрь 1992 г.) с изменениями № 1, 2, утвержденными в декабре 1983 г., мае 1988 г. (ИУС № 3-84, 8-88)

9. Проверен в 1988 г. Срок действия продлен до 01.01.95 (Постановление Госстандарта СССР от 11.05.88 № 1294)
