ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР



ТРУБЫ СТАЛЬНЫЕ ПЛОСКООВАЛЬНЫЕ

СОРТАМЕНТ



ГОСТ 8644-68







ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО СТАНДАРТАМ

Москва



ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ТРУБЫ СТАЛЬНЫЕ ПЛОСКООВАЛЬНЫЕ

Сортамент

Flat-sided oval steel tubes. Range

ГОСТ
8644-68*

взамен ГОСТ 8644-57

Утвержден Комитетом стандартов, мер и измерительных приборов при Совете Министров СССР 25 апреля 1968 г. Срок введения установлен

с 01.01.69

Проверен в 1986 г. Постановлением Госстандарта от 19.05.86 № 1259 срок действия продлен

до 01.01.92

Несоблюдение стандарта преследуется по закону

1. Настоящий стандарт распространяется на стальные бесшовные и электросварные холоднотянутые плоскоовальные трубы.

2. Форма и размеры труб должны соответствовать:

тип А - черт. 1 и табл. 1;

тип Б - черт. 2 и табл. 2;

тип В - черт. 3 и табл. 3

Черт. 1

Таблица 1

Размеры, мм

А

В

s

Площадь сечения, см2

Масса 1 м, кг

Момент инерции, см4

Момент сопротивления, см3

Ix

Iy

Wx

Wy

6

3

0,8

0,103

0,0811

0,000985

0,00320

0,00657

0,0107

7

3

0,8

0,119

0,0936

0,00119

0,00506

0,00791

0,0145

8

4

0,8

0,144

0,113

0,00276

0,00851

0,0138

0,0213

1,0

0,174

0,137

0,00304

0,00975

0,0152

0,0244

9

3

0,8

0,151

0,119

0,00159

0,0107

0,0106

0,0237

1,0

0,183

0,144

0,00169

0,0125

0,0113

0,0272

10

5

0,8

0,186

0,146

0,00598

0,0178

0,0239

0,0356

1,0

0,226

0,177

0,00675

0,0208

0,0270

0,0415

11

5

0,8

0,202

0,158

0,00670

0,0234

0,0268

0,0425

1,0

0,246

0,193

0,00757

0,0274

0,0303

0,0498

12

4

0,8

0,208

0,164

0,00444

0,0275

0,0222

0,0458

1,0

0,254

0,200

0,00491

0,0323

0,0246

0,0538

6

0,8

0,227

0,178

0,01110

0,0322

0,0369

0,0537

1,0

0,277

0,217

0,0127

0,0380

0,0424

0,0634

14

7

0,8

0,268

0,210

0,0184

0,0529

0,0527

0,0756

1,0

0,328

0,258

0,0214

0,0630

0,0612

0,0900

1,5

0,469

0,368

0,0268

0,0833

0,0766

0,119

16

8

0,8

0,309

0,243

0,0285

0,0810

0,0713

0,101

1,0

0,380

0,298

0,0335

0,0969

0,0837

0,121

1,5

0,546

0,429

0,0428

0,130

0,107

0,163

18

6

0,8

0,323

0,253

0,0176

0,101

0,0587

0,112

1,0

0,397

0,312

0,0203

0,121

0,0677

0,134

1,5

0,572

0,449

0,0249

0,163

0,0829

0,181

1,8

0,670

0,526

0,0264

0,184

0,0881

0,204

2,0

0,731

0,574

0,0271

0,196

0,0903

0,218

8

1,0

0,420

0,330

0,0384

0,135

0,0960

0,149

1,5

0,606

0,476

0,0493

0,183

0,123

0,203

1,8

0,711

0,558

0,0538

0,207

0,135

0,230

2,0

0,777

0,610

0,0562

0,221

0,140

0,246

20

10

1,0

0,483

0,379

0,0696

0,198

0,139

0,198

1,5

0,701

0,550

0,0921

0,272

0,184

0,272

1,8

0,824

0,647

0,102

0,310

0,205

0,310

2,0

0,903

0,709

0,108

0,332

0,216

0,332

22

6

1,0

0,477

0,375

0,0253

0,214

0,0846

0,195

1,5

0,692

0,543

0,0312

0,294

0,104

0,268

1,8

0,814

0,639

0,0332

0,335

0,111

0,305

2,0

0,891

0,700

0,0340

0,359

0,113

0,326

25

18

1,0

0,674

0,529

0,295

0,467

0,327

0,374

1,5

0,988

0,775

0,410

0,657

0,456

0,526

1,8

1,168

0,917

0,470

0,759

0,523

0,607

2,0

1,285

1,009

0,507

0,822

0,563

0,657

28

8

1,0

0,620

0,487

0,0631

0,466

0,158

0,333

1,5

0,906

0,711

0,0815

0,652

0,204

0,466

1,8

1,071

0,840

0,0894

0,751

0,224

0,536

2,0

1,177

0,924

0,0935

0,812

0,234

0,580

10

1,0

0,643

0,505

0,102

0,502

0,204

0,358

1,5

0,941

0,738

0,136

0,705

0,272

0,503

1,8

1,112

0,873

0,152

0,813

0,303

0,581

2,0

1,223

0,950

0,160

0,879

0,321

0,628

12

1,0

0,666

0,522

0,150

0,536

0,250

0,383

1,5

0,975

0,765

0,203

0,755

0,338

0,539

1,8

1,153

0,905

0,229

0,872

0,381

0,623

2,0

1,268

0,995

0,244

0,945

0,406

0,675

32

10

1,0

0,723

0,567

0,118

0,727

0,237

0,455

1,5

1,061

0,833

0,158

1,03

0,316

0,643

2,0

1,383

1,085

0,186

1,29

0,373

0,808

12

1,0

0,746

0,585

0,174

0,774

0,290

0,484

1,5

1,095

0,859

0,236

1,09

0,393

0,685

2,0

1,428

1,121

0,284

1,38

0,474

0,863

16

1,0

0,791

0,621

0,313

0,863

0,392

0,539

1,5

1,163

0,913

0,435

1,23

0,543

0,767

2,0

1,520

1,193

0,536

1,55

0,670

0,969

36

12

1,0

0,826

0,648

0,198

1,07

0,331

0,595

1,5

1,215

0,954

0,269

1,53

0,449

0,848

2,0

1,588

1,247

0,325

1,93

0,541

1,07

40

20

1,0

0,997

0,783

0,631

1,72

0,631

0,861

1,5

1,47

1,16

0,890

2,48

0,890

1,24

2,0

1,93

1,52

1,114

3,16

1,114

1,58

45

16

1,0

1,05

0,825

0,460

2,18

0,575

0,970

1,5

1,55

1,22

0,640

3,15

0,801

1,39

2,0

2,04

1,60

0,792

4,03

0,990

1,79

50

25

1,0

1,254

0,984

1,26

3,42

1,01

1,37

1,5

1,86

1,46

1,80

4,96

1,44

1,98

2,0

2,45

1,92

2,29

6,39

1,83

2,56

55

16

1,0

1,25

0,982

0,573

3,79

0,716

1,38

1,5

1,85

1,45

0,799

5,49

0,998

1,99

2,0

2,44

1,92

0,990

7,08

1,24

2,57

60

20

1,0

1,40

1,10

0,993

5,17

0,993

1,72

1,5

2,07

1,63

1,40

7,52

1,40

2,51

2,0

2,73

2,14

1,77

9,72

1,77

3,24

25

1,0

1,45

1,14

1,55

5,58

1,24

1,86

1,5

2,16

1,69

2,22

8,13

1,78

2,71

2,0

2,85

2,23

2,82

10,53

2,26

3,51

32

1,0

1,53

1,20

2,52

6,13

1,57

2,04

1,5

2,28

1,79

3,63

8,95

2,27

2,98

2,0

3,005

2,36

4,65

11,6

2,91

3,87

65

32

1,0

1,63

1,28

2,76

7,59

1,72

2,34

1,5

2,43

1,91

3,98

11,09

2,49

3,41

2,0

3,20

2,52

5,10

14,40

3,19

4,43

70

36

1,0

1,78

1,40

3,77

9,68

2,09

2,76

1,5

2,65

2,08

5,46

14,18

3,03

4,05

2,0

3,50

2,74

7,03

18,45

3,91

5,27

75

25

1,5

2,61

2,05

2,84

14,96

2,27

3,99

2,0

3,45

2,70

3,61

19,46

2,89

5,19

2,5

4,27

3,35

4,31

23,73

3,45

6,33

80

40

1,5

3,01

2,37

7,82

21,11

3,91

5,28

2,0

3,99

3,13

10,10

27,56

5,05

6,89

2,5

4,95

3,88

12,24

33,72

6,12

8,43

85

28

1,5

2,96

2,32

4,11

21,88

2,93

5,15

2,0

3,91

3,07

5,25

28,55

3,75

6,72

2,5

4,85

3,81

6,29

34,92

4,49

8,22

90

32

1,5

3,18

2,49

5,73

26,73

3,58

5,94

2,0

4,20

3,30

7,36

34,93

4,60

7,76

2,5

5,22

4,10

8,86

42,79

5,54

9,51

Трубы специальных размеров

17,0

6,6

0,8

0,312

0,245

0,0203

0,0888

0,0616

0,104

1,0

0,384

0,301

0,0236

0,106

0,0715

0,125

1,5

0,552

0,434

0,0294

0,143

0,0890

0,169

1,8

0,646

0,507

0,0315

0,161

0,0954

0,189

2,0

0,705

0,553

0,0324

0,171

0,0984

0,202

17,5

5,0

1,0

0,376

0,296

0,0129

0,1047

0,0515

0,1197

0,8

0,306

0,240

0,0113

0,0875

0,0452

0,1000

18,0

10,8

1,8

0,768

0,603

0,107

0,237

0,198

0,263

19,5

2,5

0,4

0,162

0,127

0,0166

0,0550

0,0133

0,0564

20,4

11,9

1,0

0,512

0,402

0,102

0,225

0,171

0,220

1,5

0,745

0,585

0,137

0,310

0,230

0,304

1,8

0,877

0,689

0,154

0,354

0,259

0,347

2,0

0,962

0,755

0,164

0,381

0,275

0,374

20,6

12,1

1,8

0,888

0,697

0,162

0,367

0,267

0,357

23,6

13,6

1,8

1,03

0,806

0,245

0,568

0,360

0,482

25,0

8,6

0,8

0,458

0,360

0,0551

0,286

0,128

0,229

28,6

16,1

1,8

1,26

0,988

0,441

1,05

0,548

0,732

29,4

13,4

1,0

0,710

0,557

0,198

0,639

0,296

0,435

1,5

1,04

0,817

0,272

0,904

0,405

0,615

1,8

1,23

0,967

0,308

1,05

0,460

0,712

2,0

1,36

1,06

0,330

1,13

0,493

0,772

30,8

17,2

1,8

1,36

1,07

0,553

1,32

0,643

0,859

42,0

26,5

5,0

4,93

3,87

3,88

8,04

2,93

3,83

46,0

30,0

6,0

6,44

5,06

6,28

1,24

4,19

5,39

63,0

9,0

1,0

1,33

1,05

0,194

4,82

0,431

1,53

(Измененная редакция, Изм. № 1).

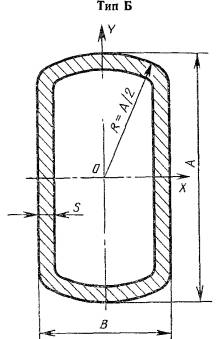

Черт. 2

Таблица 2

Размеры, мм

А

В

s

Площадь сечения, см2

Масса 1 м, кг

Момент инерции, см4

Момент сопротивления, см3

Ix

Iy

Wx

Wy

16

10

1,0

0,428

0,336

0,123

0,062

0,154

0,124

1,5

0,618

0,486

0,167

0,0815

0,209

0,163

20

10

1,0

0,520

0,408

0,234

0,0807

0,234

0,161

1,5

0,754

0,592

0,323

0,107

0,323

0,213

25

16

1,0

0,690

0,542

0,508

0,272

0,407

0,340

1,5

1,01

0,794

0,716

0,376

0,572

0,470

2,0

1,32

1,034

0,895

0,461

0,716

0,577

32

22

1,0

0,903

0,709

1,112

0,674

0,695

0,613

1,5

1,33

1,045

1,59

0,953

0,993

0,866

2,0

1,74

1,37

2,017

1,195

1,26

1,087

2,5

2,14

1,68

2,40

1,41

1,50

1,28

40

20

1,0

1,07

0,842

2,040

0,733

1,02

0,733

1,5

1,58

1,24

2,93

1,03

1,47

1,03

2,0

2,08

1,63

3,75

1,29

1,87

1,29

2,5

2,55

2,01

4,49

1,51

2,24

1,51

50

20

1,0

1,29

1,01

3,75

0,931

1,50

0,931

1,5

1,91

1,50

5,44

1,31

2,17

1,31

2,0

2,51

1,97

6,99

1,65

2,80

1,65

2,5

3,09

2,43

8,43

1,93

3,37

1,93

60

25

1,5

2,33

1,82

9,70

2,55

3,23

2,04

2,0

3,07

2,41

12,56

3,24

4,19

3,59

2,5

3,79

2,97

15,24

3,85

5,08

3,08

3,0

4,50

3,53

17,76

4,39

5,92

3,52

80

60

1,5

3,55

2,78

27,95

19,76

6,98

6,59

2,0

4,70

3,69

36,56

25,76

9,14

8,59

2,5

5,83

4,60

44,83

31,49

11,21

10,49

3,0

6,95

5,46

52,80

36,95

13,19

12,32

3,5

8,05

6,32

60,39

42,15

15,09

14,05

Черт. 3

Таблица 3

Размеры, мм

А

В

s

Площадь сечения, см2

y0

Масса 1 м, кг

Момент инерции, см4

Момент сопротивления, см3

Ix

Iy

Wx

Wy

14

9

1,0

0,386

6,36

0,303

0,0866

0,0436

0,113

0,0969

16

9

1,0

0,426

7,33

0,334

0,123

0,0501

0,142

0,111

18

9

1,0

0,466

8,33

0,366

0,168

0,0565

0,174

0,126

1,5

0,672

8,36

0,527

0,229

0,733

0,238

0,163

20

12

1,0

0,553

9,11

0,434

0,260

0,120

0,239

0,199

1,5

0,802

9,14

0,630

0,359

0,160

0,331

0,267

22

9

1,0

0,546

10,29

0,428

0,287

0,0694

0,245

0,154

1,5

0,792

10,33

0,621

0,396

0,0904

0,340

0,201

25

10

1,0

0,621

11,71

0,488

0,425

0,100

0,320

0,200

1,5

0,905

11,74

0,711

0,592

0,132

0,447

0,265

2,0

1,171

11,78

0,919

0,734

0,156

0,555

0,311

28

18

1,5

1,184

12,69

0,929

1,101

0,565

0,718

0,627

2,0

1,543

12,72

1,211

1,385

0,698

0,907

0,776

32

12

1,5

1,162

15,06

0,912

1,264

0,260

0,746

0,434

2,0

1,514

15,10

1,189

1,590

0,313

0,941

0,521

16

1,5

1,257

14,78

0,986

1,461

0,498

0,848

0,623

2,0

1,640

14,81

1,287

1,846

0,612

1,074

0,765

36

18

1,5

1,424

16,61

1,118

2,119

0,728

1,093

0,809

2,0

1,863

16,65

1,462

2,692

0,904

1,391

1,00

40

25

1,5

1,709

18,12

1,341

3,328

1,56

1,521

1,33

2,0

2,243

18,16

1,760

4,259

2,09

1,950

1,67

2,5

2,759

18,19

2,165

5,111

2,48

2,344

1,98

45

18

1,5

1,694

21,05

1,330

3,812

0,913

1,592

1,01

2,0

2,223

21,09

1,745

4,879

1,14

2,040

1,26

2,5

2,734

21,12

2,146

5,854

1,32

2,452

1,47

50

25

1,5

2,009

23,03

1,577

5,912

2,07

2,192

1,66

2,0

2,643

23,06

2,074

7,613

2,62

2,826

2,10

2,5

3,259

23,10

2,558

9,191

3,12

3,416

2,49

Примечание. Масса труб вычислена при плотности стали 7,85.

Примеры условных обозначений

Труба наружными размерами А = 50 мм, В = 25 мм, толщиной стенки S = 1,5 мм, длиной кратной 1500 мм, из стали марки 10, группа В ГОСТ 13663-86:

То же, мерной длиной 6000 мм:

То же, немерной длины:

При обозначении плоскоовальной трубы типов А, Б или В после слова «труба» должна быть соответственно вставлена буква А, Б или В.

3. Длина труб, а также предельные отклонения по размерам должны соответствовать ГОСТ 8639-82.

4. Технические требования должны соответствовать ГОСТ 13663-86.







© 2013 Ёшкин Кот :-)
