ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

МЕТЧИКИ ЛОВИЛЬНЫЕ
ГЕОЛОГОРАЗВЕДОЧНЫЕ

ТЕХНИЧЕСКИЕ УСЛОВИЯ

ГОСТ 8483-81

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО СТАНДАРТАМ
Москва

РАЗРАБОТАНЫ Министерством геологии СССР

ИСПОЛНИТЕЛИ

В.А. Семенов, О.В. Смирнов, Н.С. Большаков, Б.С. Минкин, В.П. Шишов, Л.Н. Мжачих, М.Л. Болотинский, А.И. Медведев

ВНЕСЕНЫ Министерством геологии СССР

Зам. министра И.Д. Ворона

УТВЕРЖДЕНЫ И ВВЕДЕНЫ В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 26 февраля 1981 г. № 1027

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

МЕТЧИКИ ЛОВИЛЬНЫЕ
ГЕОЛОГОРАЗВЕДОЧНЫЕ

Технические условия

Fishing tap.
Technical conditions

ГОСТ
8483-81

Взамен
ГОСТ 8483-57

Постановлением государственного комитета СССР по стандартам от 26 февраля 1981 г. № 1027 срок действия установлен

с 01.01. 1982 г.

до 01.01. 1987 г.

Несоблюдение стандарта преследуется по закону

Настоящий стандарт распространяется на ловильные промывные метчики, предназначенные для извлечения оставшихся в скважинах при геологоразведочном бурении стальных труб ниппельного соединения диаметрами 32; 33,5; 38; 42; 50; 54; 68 мм; муфтовозамкового соединения диаметрами: 42; 50 и 63,5 мм; бурильных труб КССК-76, ССК-46; ССК-59; ССК-76; утяжеленных бурильных труб диаметрами 73 и 89 мм; двойной колонны для бурения с гидротранспортом керна; обсадных, колонковых, двойных колонковых труб диаметрами 34; 44; 57; 73; 89; 108; 127 и 146 мм и переходников, используемых с перечисленными трубами.

Требования настоящего стандарта в части разд. 1, 2, 4, 5 и пп. 3.4, 3.5 являются обязательными, другие требования - рекомендуемыми.

(Измененная редакция, Изм. № 1, 2).

1. ТИПЫ И ОСНОВНЫЕ РАЗМЕРЫ

1.1. Ловильные метчики должны изготовляться типов:

А - с наружной резьбой с шагом 8 мм по ГОСТ 8467-83 или с наружной резьбой с шагом 6,35 мм;

Б - с внутренней резьбой с шагом 8 мм по ГОСТ 8467-83 или с внутренней резьбой с шагом 6,35 мм;

В - с внутренней резьбой З-50 по ГОСТ 7918-75, с воронкой и патрубком;

Д - с внутренней резьбой З-50 по ГОСТ 7918-75;

К - с внутренней резьбой Т-50 по ГОСТ 7918-75.

(Новая редакция, Изм. № 1).

1.2. Основные размеры метчиков должны соответствовать указанным на черт. 1 - 5 и в табл. 1 - 4.

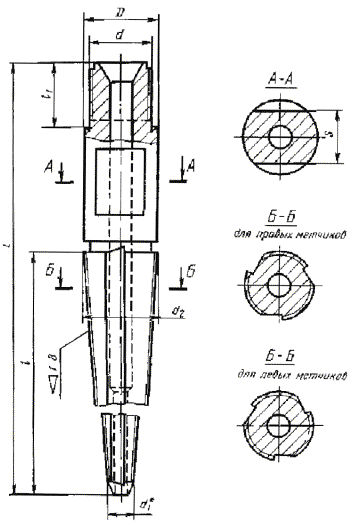

Тип А

______

* Размер для справок.

Примечание. Чертеж не определяет конструкцию метчика

Черт. 1

Таблица 1

Размеры в мм

Обозначение метчика

D (пред. откл. -0,62)

Тип резьбы

d

d1

d2 (пред.откл. -0,02)

L

l (пред. откл. ±2,0)

l1

S

Масса, кг, не более

Диапазон внутренних диаметров захватываемых элементов бурильной колонны

Диаметр скважины, не менее

номин.

пред. откл.

номин.

пред. откл.

номин.

пред. откл.

номин.

пред. откл.

А1

33

28´6,35

28

-0,084

12,0

32,5

250

±2,3

162

30

-1,0

24

-0,5

0,82

13 - 28

36

А2

44

33´8 по ГОСТ 8467-83 или 33´6,35

33

-0,100

14,5

36

280

±2,6

169

40

-2,0

36

-1

1,24

15 - 32

46

Пример условного обозначения ловильного метчика А1 правой ловильной резьбой и присоединительной резьбой 28´6,35:

Метчик ловильный А1 28´6,35 ГОСТ 8483-81

То же, с левыми резьбами:

Метчик ловильный А1-Л 28´6,35 ГОСТ 8483-81

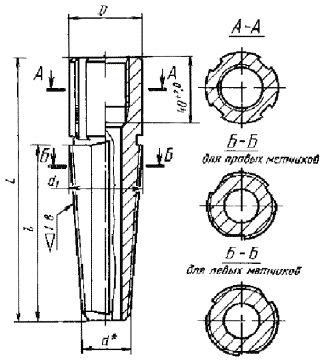

Тип Б

______

* Размер для справок.

Примечание. Чертеж не определяет конструкцию метчика.

Черт. 2

Таблица 2

Размеры в мм

Обозначение метчика

D

Тип резьбы

d

d1

L (пред. откл. ±2,0)

l (пред. откл. ±1,75)

Масса, кг, не более

Диапазон внутренних диаметров захватываемых элементов бурильной колонны

Диаметр скважины, не менее

номин.

пред. откл.

номин.

пред. откл.

Б1

42

-0,62

28´6,35

28

41,5

-0,62

160

106

0,87

29 - 37

46

Б2

55

-0,74

33´8 по ГОСТ 8467-83 или 33´6,35

41

54,5

-0,74

160

106

1,84

42 - 50

59

Пример условного обозначения ловильного метчика Б2 с правой ловильной резьбой и присоединительной резьбой 33´6,35

Метчик ловильный Б2 33´6,35 ГОСТ 8483-81

То же, с левыми резьбами

Метчик ловильный Б2-Л 33´8 ГОСТ 8483-81

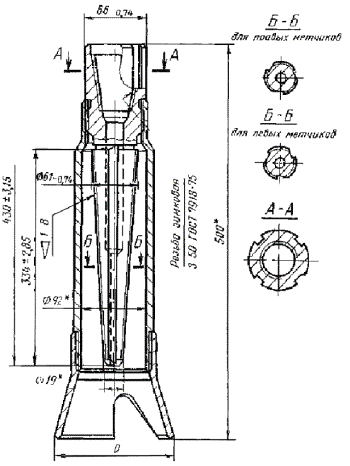

Тип В

______

* Размеры для справок.

Примечание. Чертеж не определяет конструкцию метчика.

Черт. 3

Таблица 3

Размеры в мм

Обозначение метчика

D (Пред. откл. -5,0)

Масса, кг, не более

Диапазон внутренних диаметров захватываемых элементов бурильной колонны

Диаметр скважины, не менее

В1

108

9,45

20 - 57

112

В2

128

9,55

132

В3

148

9,65

152

Пример условного обозначения метчика ловильного В 2 с правыми резьбами:

Метчик ловильный В 2 ГОСТ 8483-81

То же, с левыми резьбами:

Метчик ловильный В 2-Л ГОСТ 8483-81

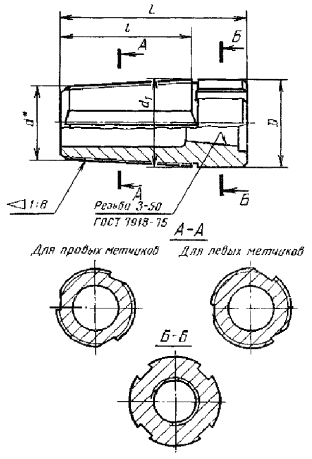

Тип Д

_______

* Размер для справок.

Примечание. Чертеж не определяет конструкцию метчика.

Черт. 4

Таблица 4

Размеры в мм

Обозначение метчика

D

d

d1

L (пред. откл. ±2,3)

l (пред. откл. ±2,0)

Масса, кг, не более

Диапазон внутренних диаметров захватываемых элементов бурильной колонны

Диаметр скважины, не менее

Номин.

Пред. откл.

Номин.

Пред. откл.

Д1

71

-0,74

49

70,5

-0,74

220

162

3,19

51 - 64

76

Д2

87

-0,87

70

86,5

-0,87

190

130

4,92

71 - 82

93

Д3

105

-0,87

88

104,5

-0,87

200

138

9,76

89 - 100

112

Д4

125

-1,0

107

124,5

-0,1

200

138

11,51

108 - 120

132

Д5

144

-1,0

126

143,5

-0,1

200

138

14,97

126 - 139

152

Пример условного обозначения ловильного метчика Д 3 с правыми резьбами:

Метчик ловильный Д 3 ГОСТ 8483-81

То же, с левыми резьбами:

Метчик ловильный Д 3-Л ГОСТ 8483-81

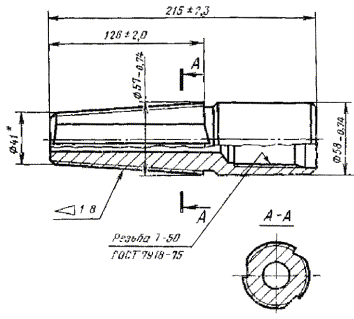

Тип К

__________

* Размер для справок.

Примечание. Чертеж не определяет конструкцию метчика.

Черт. 5

Диапазон внутренних диаметров захватываемых элементов бурильной колонны - 43 - 53 мм. Диаметр скважины - не менее 76 мм.

Условное обозначение метчика ловильного К 1 с правыми резьбами:

Метчик ловильный К 1 ГОСТ 8483-81

То же, с левыми резьбами:

Метчик ловильный К 1-Л ГОСТ 8483-81

(Измененная редакция, Изм. № 1, 2).

1.3. Метчики должны изготовляться с правыми или левыми резьбами.

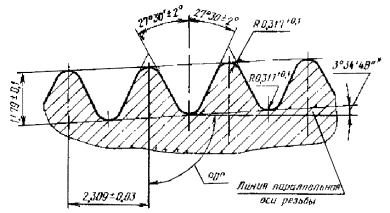

1.4. Профиль и размеры ловильной резьбы метчиков должны соответствовать указанным на черт. 6.

Черт. 6

______

* Размер для справок.

Примечание. Допускается по согласованию с потребителем изготовлять резьбу по ГОСТ 9150-81 с шагом 2,5 мм.

(Измененная редакция, Изм. № 2).

2. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

2.1. Ловильные метчики должны быть изготовлены в соответствии с требованиями настоящего стандарта по рабочим чертежам, утвержденным в установленном порядке.

2.2. Метчики должны изготовляться из стали марки 12ХН2, 12ХН3А, 20ХН3А по ГОСТ 4543-71; патрубки из стали марки Ст 5, Ст 6 по ГОСТ 380-88; воронки из стали марки 20, 35, 45 по ГОСТ 1050-88.

(Измененная редакция, Изм. № 1, 2).

2.3. Поковки метчиков должны быть нормализованы и соответствовать требованиям, установленным для группы 2 по ГОСТ 8479-70.

2.4. Наружная и внутренняя поверхности не должны иметь трещин, волосовин, плен и других внешних дефектов.

Вырубание и заваривание дефектных мест не допускается.

2.5. Отклонение от прямолинейности образующей конуса ловильной резьбы не должно превышать 0,5 мм на каждые 100 мм длины.

2.6. Предельные отклонения конусности ловильной резьбы на длине 25,4 мм не должны быть более ±0,1 мм.

2.7. Параметр шероховатости поверхности резьбы метчиков должен быть не более Rz 20 мкм по ГОСТ 2789-73.

2.8. Срывы и срезы ниток ловильной резьбы более 5 мм по длине витка и двух шагов по длине резьбы не допускаются.

(Новая редакция, Изм. № 1).

2.9. Ловильная резьба должна подвергаться термической обработке - цементации на глубину 0,4 ... 0,7 мм с последующей закалкой и отпуском. Микроструктура цементированного слоя по ГОСТ 8233-56 - мелкоигольчатый мартенсит, балл 3.

2.10. Твердость поверхности ловильной резьбы - HRC 58 ... 64.

2.11. По заказу потребителя допускается изготовление метчиков типа В без патрубков и воронок при этом на метчике резьбу под патрубок не нарезают.

Допускается изготовление патрубка с воронкой.

(Измененная редакция, Изм. № 1).

2.12. Установленный ресурс метчиков (количество захватов за незакаленную часть аварийного элемента бурильной колонны при ликвидации аварий, не связанных с прихватом бурового снаряда) - не менее 9.

(Введен дополнительно, Изм. № 1).

3. ПРАВИЛА ПРИЕМКИ

3.1. Для проверки соответствия метчиков требованиям настоящего стандарта предприятие-изготовитель должно проводить приемочный контроль и периодические испытания.

3.2. Приемочный контроль проводят в следующем объеме выборок:

на соответствие пп. 2.4 и 2.8 - 100 % партии

на соответствие пп. 1.2; 2.5; 2.6; 2.7; 2.9; 2.10 - 10 % от партии, но не менее 3 шт.

Партия должна состоять из метчиков одного типоразмера, изготовленных по одному технологическому процессу и одновременно предъявленных к приемке по одному документу в количестве не более 100 штук.

3.3. Если при приемочном контроле будет установлено несоответствие стандарту более чем по одному из контролируемых показателей, партия не принимается.

Если установлено несоответствие стандарту по одному из контролируемых показателей, то проводят повторный контроль на удвоенном количестве метчиков по всем показателям.

При наличии дефектов в повторной выборке партия не принимается.

(Новая редакция, Изм. № 1).

3.4. При периодических испытаниях метчики должны подвергаться контролю на соответствие требованиям п. 2.12.

(Измененная редакция, Изм. № 1).

3.5. Периодическим испытаниям должны подвергаться метчики каждого типоразмера в количестве 2 шт. не реже одного раза в три года в эксплуатационных условиях на опорных пунктах (геологических организациях), утвержденных Министерством геологии СССР.

Результаты эксплуатации должны быть оформлены протоколом. По требованию потребителя предприятие-изготовитель обязано предъявить протоколы испытаний.

(Измененная редакция, Изм. № 2).

4. МЕТОДЫ КОНТРОЛЯ

4.1. Линейные и угловые размеры метчиков (п. 1.2 и 1.4) проверяют универсальными или специальными инструментами, которые обеспечивают измерения с погрешностью не превышающей допустимую по ГОСТ 8.051-81.

(Измененная редакция, Изм. № 1).

4.2. Размеры резьб контролируют резьбовыми калибрами.

(Новая редакция, Изм. № 2).

4.3. Отклонения от прямолинейности образующей конуса ловильной резьбы (п. 2.5) контролируют средствами измерения для проверки конусности резьбы калибра-пробки.

(Измененная редакция, Изм. № 2).

4.4. Шероховатость поверхности резьб метчиков (п. 2.7) проверяют визуальным сравнением с образцами шероховатости по ГОСТ 9378-75.

4.5. Глубину, микроструктуру и твердость цементируемого слоя ловильной резьбы (пп. 2.9 и 2.11) проверяют на образце-свидетеле, проходящем термообработку совместно с партией метчиков.

Из образцов-свидетелей изготовляют продольные или поперечные шлифы по ГОСТ 7564-73.

Глубина цементированного слоя измеряется до исходной структуры.

Твердость цементированного слоя измеряется в середине его глубины по ГОСТ 9450-76.

(Измененная редакция, Изм. № 1).

4.6. Проверка соответствия требованиям пп. 2.4 и 2.8 производится внешним осмотром.

5. МАРКИРОВКА, УПАКОВКА, ТРАНСПОРТИРОВАНИЕ И ХРАНЕНИЕ

5.1. На наружной поверхности метчиков в месте для маркировки, определенном рабочим чертежом, должно быть нанесено:

товарный знак предприятия-изготовителя;

условное обозначение метчика.

5.2. На всех метчиках с левыми резьбами должен быть проточен опознавательный поясок. Его расположение и размеры определяются чертежом.

5.3. Упаковка должна предохранять метчики от механических повреждений и коррозии при транспортировании и хранении.

Консервация метчиков - по ГОСТ 9.014-78 для категории условий хранения С. Срок действия консервации - 1 год.

5.4. Метчики транспортируют всеми видами транспорта в деревянных ящиках по ГОСТ 2991-85 и ГОСТ 15841-88 или контейнерах.

(Измененная редакция, Изм. № 1, 2).

5.5. Масса ящика брутто - не более 80 кг.

5.6. Маркировка транспортной тары по ГОСТ 14192-77.

5.7. Метчики должны храниться в закрытом помещении или под навесом.

5.8. Каждая партия метчиков должна сопровождаться документом, содержащим:

товарный знак предприятия-изготовителя;

условное обозначение метчиков;

количество метчиков в партии;

дату выпуска;

штамп технического контроля.

Раздел 6. (Исключен, Изм. № 1).

ПРИЛОЖЕНИЕ. (Исключено, Изм. № 1).
