ГОСТ 8427-75

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

СТАНКИ ТОКАРНО-ПРОДОЛЬНЫЕ.
АВТОМАТЫ



ОСНОВНЫЕ РАЗМЕРЫ









ИПК ИЗДАТЕЛЬСТВО СТАНДАРТОВ
Москва





МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

СТАНКИ ТОКАРНО-ПРОДОЛЬНЫЕ.

АВТОМАТЫ

Основные размеры

Longitudinally Turning Automatic Machines.
Basic dimensions

ГОСТ
8427-75

Дата введения 01.01.76

1. Настоящий стандарт распространяется на автоматические токарно-продольные станки общего назначения.

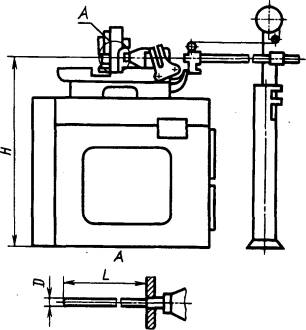

2. Основные размеры автоматических токарно-продольных станков должны соответствовать указанным на чертеже и в таблице.

Примечание. Чертеж не определяет конструкцию станков.

мм

Наибольший диаметр D (номинальный) устанавливаемого прутка

4

6

10

16

25

Наибольшая длина L подачи прутка, не менее:

с дисковым кулачком с колокольным кулачком

50

-

60

-

70

100

80

140

100

180

Наибольшее сечение резца, не менее

6 x 6

8 x 8

10 х 10

12 х 12

16 х 16

Расстояние Н от низа основания станка до оси шпинделя, не более





1120





Примечание. Станки с наибольшим диаметром D устанавливаемого прутка 32 мм, предназначенного для легких работ, допускается изготовлять на базе станка с наибольшим диаметром D устанавливаемого прутка 25 мм.

(Измененная редакция, Изм. № 1).



ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТАН И ВНЕСЕН Министерством станкостроительной и инструментальной промышленности СССР

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 02.04.75 № 834

3. ВЗАМЕН ГОСТ 8427-65

4. Стандарт соответствует СТ СЭВ 5938-87 в части типоразмерного ряда токарно-продольных станков и автоматов: 4; 6; 10; 16; 25 в соответствии со специализацией СССР

5. ИЗДАНИЕ (апрель 2002 г.) с Изменениями № 1, 2, утвержденными в феврале 1981 г., июне 1988 г. (ИУС 5-81, 9-88)
