ГОСТ 8381-73

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ГАЙКИ КРУГЛЫЕ С РАДИАЛЬНО
РАСПОЛОЖЕННЫМИ ОТВЕРСТИЯМИ
КЛАССА ТОЧНОСТИ А

Конструкция и размеры







Москва
Стандартинформ
2006





МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ГАЙКИ КРУГЛЫЕ С РАДИАЛЬНО
РАСПОЛОЖЕННЫМИ ОТВЕРСТИЯМИ
КЛАССА ТОЧНОСТИ А

Конструкция и размеры

Round nuts with radially spaced holes, product grade A.
Design and dimensions

ГОСТ
8381-73

Взамен
ГОСТ 8381-66,
ГОСТ 11873-66 в части
гаек с радиально располо-
женными отверстиями

Издание с Изменениями № 1, 2, утвержденными в марте 1980 г., декабре 1986 г. (ИУС 4-80, 3-87).

Утвержден постановлением Государственного комитета стандартов Совета Министров СССР от 19 декабря 1973 г. № 2716. Дата введения установлена

01.01.75

Ограничение срока действия снято по протоколу № 5-94 Межгосударственного совета по стандартизации, метрологии и сертификации (ИУС 11-12-94)



1. Настоящий стандарт распространяется на круглые гайки с радиально расположенными отверстиями с диаметром резьбы от 2 до 20 мм.

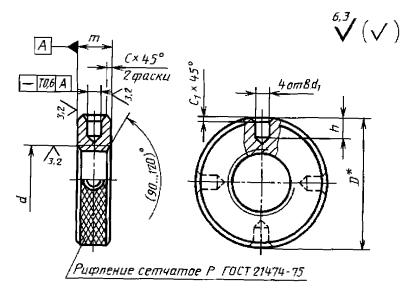

2. Конструкция и размеры гаек должны соответствовать указанным на чертеже и в таблице.

_________

* Размер D до накатки

мм

Номинальный диаметр резьбы d

Шаг резьбы

D

m

d1
(пред. откл. по Н13)

h (пред. откл. по +IT14)

с, не более

с1, не более

Шаг рифлений Р

крупный

мелкий

2

0,4

-

5,5

2,0

1,0

1,2

0,3

0,1

0,6

2,5

0,45

-

7,0

2,2

1,2

1,5

3

0,5

-

8,0

2,5

1,5

1,7

4

0,7

-

10

3,4

2,0

5

0,8

-

12

4,2

2,0

2,3

0,5

0,2

0,8

6

1,0

-

16

5,0

3,0

3,5

8

1,25

1,0

20

4,5

0,8

0,4

1,0

10

1,5

1,25

25

6,0

3,5

12

1,75

28

5,0

16

2,0

1,5

32

7,0

4,0

6,0

1,2

0,6

20

2,5

36

8,0



Пример условного обозначения гайки с диаметром резьбы d = 12 мм, с крупным шагом резьбы с полем допуска 7Н, класса прочности 5, без покрытия:

Гайка М12.5 ГОСТ 8381-73

То же, с мелким шагом резьбы с полем допуска 6Н, класса прочности 12, из стали 40Х с покрытием 02 толщиной 9 мкм:

Гайка М12´1,25.6Н.12.40Х.029 ГОСТ 8381-73

(Измененная редакция, Изм. № 1, 2).

3. Резьба - по ГОСТ 24705-2004.

4. По заказу потребителя допускается изготовление гаек без рифления.

5. Поверхности отверстий «под ключ» стальных гаек должны иметь твердость 37,5 . . . 43,5 HRCэ.

6. Стальные гайки должны быть подвергнуты объемной термической обработке до твердости 28 . . . 33,5 HRCэ.

3-6. (Измененная редакция, Изм. № 2).

7. По заказу потребителя допускается стальные гайки изготовлять без термообработки.

8. Допуск перпендикулярности опорной поверхности гайки относительно оси резьбы - по 10-й степени точности ГОСТ 24643-81.

9. Допуск параллельности опорных поверхностей гайки - по 10-й степени точности ГОСТ 24643-81.

8, 9. (Измененная редакция, Изм. № 2).

10. По заказу потребителя гайки должны быть размагничены.

11. Остальные технические требования - по ГОСТ 1759.0-87.

12. Теоретическая масса гаек указана в приложении.

13. Неуказанные допуски размеров, формы и расположения поверхностей - по ГОСТ 1759.1-82.

(Введен дополнительно, Изм. № 2).

ПРИЛОЖЕНИЕ
Справочное

Масса стальных гаек с крупным шагом резьбы

Номинальный диаметр
резьбы
d, мм

Теоретическая масса
1000 шт. гаек, кг
»

Номинальный диаметр
резьбы
d, мм

Теоретическая масса
1000 шт. гаек, кг
»

2

0,304

8

9,670

2,5

0,532

10

18,64

3

0,750

12

23,01

4

1,690

16

32,33

5

2,960

20

44,72

6

6,160

-

-

Примечание. Для определения массы гаек из других материалов величины масс, указанные в таблице, следует умножить на коэффициенты: 0,356 - для алюминиевого сплава; 1,080 - для латуни.







© 2013 Ёшкин Кот :-)
