ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР



ГОСУДАРСТВЕННАЯ СИСТЕМА ОБЕСПЕЧЕНИЯ
ЕДИНСТВА ИЗМЕРЕНИЙ

ГОСУДАРСТВЕННЫЙ ПЕРВИЧНЫЙ
ЭТАЛОН И ОБЩЕСОЮЗНАЯ
ПОВЕРОЧНАЯ СХЕМА ДЛЯ СРЕДСТВ
ИЗМЕРЕНИЙ ПАРАМЕТРОВ ПОЛЯ
ИЗЛУЧЕНИЯ АНТЕННЫХ СИСТЕМ
С РАБОЧИМИ РАЗМЕРАМИ
РАСКРЫВОВ от 0,75 до 1,5 м
В ДИАПАЗОНЕ ЧАСТОТ 2,5 ÷ 42 ГГц



ГОСТ 8.193-76





ГОСУДАРСТВЕННЫЙ КОМИТЕТ СТАНДАРТОВ
СОВЕТА МИНИСТРОВ СССР

Москва



РАЗРАБОТАН Всесоюзным научно-исследовательским институтом радиофизических измерений (ВНИИРИ)

Директор, руководитель темы П.М. Геруни

Исполнители: Э.Д. Газазян, Р.Р. Казарян

ВНЕСЕН Управлением метрологии Госстандарта СССР

Начальник Управления В.И. Кипаренко

ПОДГОТОВЛЕН К УТВЕРЖДЕНИЮ Всесоюзным научно-исследовательским институтом метрологической службы (ВНИИМС)

Директор В.В. Сычев

УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета стандартов Совета Министров СССР от 26 февраля 1976 г. № 490



ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

Государственная система обеспечения
единства измерений

ГОСУДАРСТВЕННЫЙ ПЕРВИЧНЫЙ ЭТАЛОН
И ОБЩЕСОЮЗНАЯ ПОВЕРОЧНАЯ СХЕМА
ДЛЯ СРЕДСТВ ИЗМЕРЕНИЙ ПАРАМЕТРОВ
ПОЛЯ ИЗЛУЧЕНИЯ АНТЕННЫХ СИСТЕМ С РАБОЧИМИ
РАЗМЕРАМИ РАСКРЫВОВ от 0,75 до 1,5 м
В ДИАПАЗОНЕ ЧАСТОТ 2,5 ÷ 42 ГГц

State system for ensuring the uniformity of measurements.
State primary standard and all-union verification
schedule for means measuring radiation field
parameters of antenna systems with operating
dimensuions of apertures from 0,75 to 1,5 m at the
frequency range from 2,5 to 42 GHz

ГОСТ
8.193-76

Постановлением Государственного комитета стандартов Совета Министров СССР от 26 февраля 1976 г. № 490 срок действия установлен

с 01.01.1977 г.
до 01.01.1982 г.

Настоящий стандарт распространяется на государственный первичный эталон и общесоюзную поверочную схему для средств измерений параметров поля излучения антенных систем с рабочими размерами раскрывов от 0,75 до 1,5 м в диапазоне частот 2,5 ÷ 42 ГГц и устанавливает назначение государственного первичного эталона единиц коэффициента усиления, отношения напряженностей поля излучения, коэффициента направленного действия - безразмерных величин, эффективной площади - квадратного метра (м2) - поля излучения линейной поляризации в различных плоскостях антенных систем с рабочими размерами раскрывов от 0,75 до 1,5 м в диапазоне частот 2,5 ÷ 42 ГГц, комплекс основных средств измерений, входящих в его состав, основные метрологические параметры эталона и порядок передачи размера этих единиц и единицы коэффициента поляризации в главном направлении поля излучения антенных систем при помощи вторичных эталонов и образцовых средств измерений рабочим средствам измерений с указанием погрешностей и основных методов поверки.

1. ЭТАЛОНЫ

1.1. Государственный первичный эталон

1.1.1. Государственный первичный эталон предназначен для воспроизведения и хранения единиц коэффициента усиления, отношения напряженностей поля излучения, коэффициента направленного действия, эффективной площади поля излучения антенных систем с рабочими размерами раскрывов от 0,75 до 1,5 м в диапазоне частот 2,5 ÷ 42 ГГц и передачи размера этих единиц и единицы коэффициента поляризации в главном направлении поля излучения при помощи вторичных эталонов и образцовых средств измерений рабочим средствам измерений, применяемым в народном хозяйстве СССР с целью обеспечения единства измерений в стране.

1.1.2. В основу измерений параметров поля излучения антенных систем с рабочими размерами раскрывов; от 0,75 до 1,5 м в диапазоне частот 2,5 ÷ 42 ГГц, выполняемых в СССР, должны быть положены единицы, воспроизводимые указанным государственным эталоном.

1.1.3. Государственный первичный эталон состоит из комплекса следующих средств измерений:

параболическое зеркало диаметром 1 м;

набор облучателей;

набор приемных головок;

набор систем настройки и установки;

установочный стол;

система осевого вращения;

опорно-поворотное азимутальное устройство;

испытательный стенд, включающий набор специальных приемников, генераторов, систем автоматического управления, преобразования сигналов, индикации и обработки информации, ЭЦВМ и измерительную вышку со вспомогательными антеннами;

полигон.

1.1.4. Диапазоны значений параметров поля излучения, воспроизводимых эталоном в диапазонах частот 2,5 ÷ 4; 8,2 ÷ 12 и 27,3 ÷ 42 ГГц, указаны в таблице.

1.1.5. Государственный первичный эталон обеспечивает воспроизведение единиц со средними квадратическими отклонениями результата измерений (S0) при неисключенных систематических погрешностях (Θ0), не превышающими значений, указанных в таблице.

1.1.6. Для воспроизведения единиц коэффициента усиления, отношения напряженностей поля излучения, коэффициента направленного действия и эффективной площади с указанной точностью должны быть соблюдены правила хранения и применения эталона, утвержденные в установленном порядке.

Параметры поля излучения

Диапазоны значений

S0

Θ0

Коэффициент усиления

300 ÷ 8∙104

0,7∙10-2

1,5∙10-2

Распределение отношений напряженностей

0 ÷ 30 дБ

0,5∙10-2

0,5∙10-2

Коэффициент направленного действия в измеряемой плоскости

35 ÷ 650

0,6∙10-2

1∙10-2

Эффективная площадь

0,43 ÷ 0,41 м2

0,7∙10-2

1,5∙10-2

1.1.7. Государственный первичный эталон применяют для передачи размера единицы вторичным эталонам сличением при помощи компаратора (измерительного стенда) и методом прямых измерений.

1.2. Вторичные эталоны

1.2.1. В качестве эталона-свидетеля применяют комплекс средств измерений, состоящий из параболического зеркала диаметром 1 м, наборов специальных облучателей, приемных головок и систем настройки и установки, установочного стола и системы осевого вращения.

1.2.2. Средние квадратические отклонения результата поверки эталона-свидетеля не должны превышать 0,7∙10-2 для коэффициента усиления.

1.2.3. Эталон-свидетель применяют для проверки сохранности государственного первичного эталона по коэффициенту усиления.

1.2.4. В качестве рабочих эталонов применяют комплексы средств измерений, аналогичные по составу государственному первичному эталону.

1.2.5. Средние квадратические отклонения результата поверки рабочих эталонов не должны превышать 2,5∙10-2 - для коэффициента усиления, 1,3∙10-2 - для отношения напряженностей поля излучения, 2,2∙10-2 - для коэффициента направленного действия, 2∙10-2 - для коэффициента поляризации в главном направлении и 2,5∙10-2 - для эффективной площади.

1.2.6. Рабочие эталоны применяют для поверки образцовых и высокоточных рабочих средств измерений, сличением при помощи компаратора и методом прямых измерений, или методом прямых измерений.

2. ОБРАЗЦОВЫЕ СРЕДСТВА ИЗМЕРЕНИЙ

2.1. В качестве образцовых средств измерений применяют образцовые измерительные антенны с рабочими размерами раскрывов от 0,75 до 1,5 м и образцовые измерительные комплексы аппаратуры.

2.2. Средние квадратические отклонения результата поверок образцовых средств измерений не должны превышать 4,6∙10-2 - для коэффициента усиления, 2,4∙10-2 - для отношения напряженностей поля излучения, 4∙10-2 - для коэффициента направленного действия, 3,7∙10-2 - для коэффициента поляризации в главном направлении и 4,6∙10-2 - для эффективной площади.

2.3. Образцовые средства измерений применяют для поверки рабочих средств измерений непосредственным сличением, методом прямых измерений или сличением при помощи компаратора и методом прямых измерений.

3. РАБОЧИЕ СРЕДСТВА ИЗМЕРЕНИЙ

3.1. В качестве рабочих средств измерений применяют измерительные антенны с рабочими размерами раскрывов от 0,75 до 1,5 м и рабочие измерительные комплексы аппаратуры.

3.2. Средние квадратические отклонения результата поверки рабочих средств измерений не должны превышать 8∙10-2 - для коэффициента усиления, 4,4∙10-2 - для отношения напряженностей поля излучения, 7∙10-2 - для коэффициента направленного действия, 6∙10-2 - для коэффициента поляризации в главном направлении и 8∙10-2 - для эффективной площади.

3.3. Соотношение средних квадратических отклонений результата поверки образцовых и рабочих средств измерений должно быть не более 1:1,7.

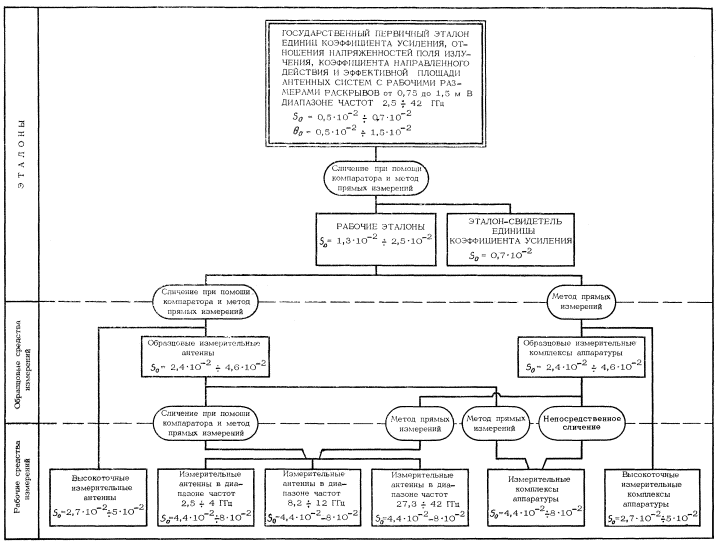

ОБЩЕСОЮЗНАЯ ПОВЕРОЧНАЯ СХЕМА ДЛЯ СРЕДСТВ ИЗМЕРЕНИЙ ПАРАМЕТРОВ ПОЛЯ ИЗЛУЧЕНИЯ АНТЕННЫХ СИСТЕМ С РАБОЧИМИ РАЗМЕРАМИ РАСКРЫВОВ от 0,75 до 1,5 м В ДИАПАЗОНЕ ЧАСТОТ 2,5 ÷ 42 ГГц
