Информационная система
«Ёшкин Кот»

XXXecatmenu

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР



НИКЕЛЬ, СПЛАВЫ НИКЕЛЕВЫЕ
И МЕДНО-НИКЕЛЕВЫЕ

МЕТОДЫ ОПРЕДЕЛЕНИЯ МЫШЬЯКА



ГОСТ 6689.13-92





ГОССТАНДАРТ РОССИИ

Москва



ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

НИКЕЛЬ, СПЛАВЫ НИКЕЛЕВЫЕ И МЕДНО-НИКЕЛЕВЫЕ

Методы определения мышьяка

Nickel, nickel and copper-nickel alloys. Methods for the determination of arsenic

ГОСТ
6689.13-92

Дата введения 01.01.93

Настоящий стандарт устанавливает фотометрические методы определения мышьяка (при массовой доле мышьяка от 0,0005 до 0,05 %) и атомно-абсорбционный метод определения мышьяка (при массовой доле от 0,005 до 0,05 %) в никеле, никелевых и медно-никелевых сплавах по ГОСТ 492 и ГОСТ 19241.

1. ОБЩИЕ ТРЕБОВАНИЯ

Общие требования к методам анализа - по ГОСТ 25086 с дополнением по разд. 1 ГОСТ 6689.1.

2. ЭКСТРАКЦИОННО-ФОТОМЕТРИЧЕСКИЙ МЕТОД ОПРЕДЕЛЕНИЯ МЫШЬЯКА

2.1. Сущность метода

Метод основан на образовании желтого мышьяковомолибденового комплекса с последующим восстановлением его сернокислым гидразином до мышьяковомолибденовой сини. Метод включает отделение мышьяка от основных компонентов сплавов соосаждением с гидроокисью железа с последующей экстракцией в виде йодида мышьяка (III) четыреххлористым углеродом и реэкстракцией его водой.

2.2. Аппаратура, реактивы и растворы

Фотоэлектроколориметр или спектрофотометр.

Кислота азотная по ГОСТ 4461 и разбавленная 1:1.

Кислота соляная по ГОСТ 3118 и разбавленная 1:1 и 1:3.

Смесь кислот для растворения: концентрированные азотная и соляная кислоты в соотношении 1:3.

Кислота серная по ГОСТ 4204 и разбавленная 1:4 и 3 моль/дм3 раствор.

Кислота фтористоводородная по ГОСТ 10484.

Аммиак водный по ГОСТ 3760 и разбавленный 1:50.

Водорода перекись по ГОСТ 10929.

Калий йодистый по ГОСТ 4332, раствор в концентрированной соляной кислоте: 1 г йодистого калия растворяют в 60 см3 концентрированной соляной кислоты; готовят в день применения.

Промывной раствор: три части раствора йодистого калия смешивают с одной частью воды.

Спирт этиловый ректификованный технический по ГОСТ 18300.

Гидразин сернокислый по ГОСТ 5841 и раствор 1,5 г/дм3.

Аммоний молибденовокислый по ГОСТ 3765, раствор 10 г/дм3 в 3 моль/дм3 растворе серной кислоты; готовят из перекристаллизованного препарата. Перекристаллизацию молибденовокислого аммония проводят по ГОСТ 6689.7.

Смесь реакционная: к 50 см3 раствора молибденовокислого аммония прибавляют 5 см3 раствора сернокислого гидразина и доливают водой до объема 100 см3; готовят в день применения.

Квасцы железоаммонийные по НТД, раствор 100 г/дм3.

10 г квасцов растворяют при нагревании в 70 см3 воды и 5 см3 концентрированной азотной кислоты, раствор фильтруют и разбавляют водой до 100 см3.

Калий марганцовокислый по ГОСТ 20490, раствор 1 г/дм3.

Серебро азотнокислое по ГОСТ 1277, раствор 10 г/дм3.

Натрия гидроокись по ГОСТ 4328, раствор 100 г/дм3.

Фенолфталеин, раствор 10 г/дм3 в этиловом спирте.

Аммоний надсернокислый по ГОСТ 20478.

Углерод четыреххлористый по ГОСТ 20288.

Ангидрид мышьяковистый.

Стандартные растворы мышьяка.

Раствор А: 0,132 г мышьяковистого ангидрида растворяют, при нагревании в 10 см3 раствора гидроокиси натрия, переводят раствор в мерную колбу вместимостью 500 см3, нейтрализуют по фенолфталеину соляной кислотой (1:3) и доливают водой до метки.

1 см3 раствора А содержит 0,0002 г мышьяка.

Раствор Б: 25 см3 раствора А переносят в мерную колбу вместимостью 500 см3 и доливают до метки водой.

1 см3 раствора Б содержит 0,00001 г мышьяка.

2.3. Проведение анализа

2.3.1. Для сплавов, содержащих менее 0,1 % кремния и не содержащих хром и вольфрам

Навеску сплава (см. табл. 1) помещают в стакан вместимостью 250 - 300 см3, добавляют 20 - 30 см3 азотной кислоты (1:1), накрывают часовым стеклом, стеклянной или пластиковой пластинкой и растворяют при нагревании. После растворения навески часовое стекло или пластинку и стенки стакана ополаскивают водой, раствор разбавляют водой до 120 - 150 см3, добавляют 1 см3 раствора железоаммонийных квасцов (при массовой доле железа в сплаве более 0,1 % железоаммонийные квасцы не добавляют), нагревают до 60 - 70 °С и осаждают гидроокись железа, осторожно добавляя концентрированный аммиак до образования растворимых аммиачных комплексов никеля и меди и сверх этого еще 5 - 6 см3 избытка аммиака.

Таблица 1

Массовая доля мышьяка, %

Масса сплава, г

Мерная колба вместимостью, см3

Аликвотная часть раствора, см3

От 0,0005 до 0,0015 включ.

2

-

Весь раствор

Св. 0,0015 »  0,005      »

1

-

Весь раствор

»   0,005    »  0,01        »

1

50

20

»   0,01      »  0,025      »

0,5

50

20

»   0,025    »  0,05        »

0,5

100

20

Раствор выдерживают в течение 30 мин при 60 - 70 °С для коагуляции осадка гидроокиси железа. Осадок отфильтровывают на фильтр средней плотности, стакан и осадок промывают 6 - 8 раз горячим раствором аммиака (1:50), растворяют на фильтре 25 см3 горячей серной кислоты (1:4), собирая раствор в стакан, в котором проводилось осаждение. Фильтр 5 - 7 раз промывают горячей водой (если в сплаве присутствует марганец, то при растворении осадка в стакан добавляют несколько капель перекиси водорода). Осаждение, фильтрование, промывание и растворение осадка проводят трижды. Раствор упаривают до появления белого дыма серной кислоты. После охлаждения ополаскивают стенки стакана водой и повторяют упаривание до появления белого дыма серной кислоты, затем добавляют в стакан 0,2 - 0,3 г сернокислого гидразина и нагревают 5 - 10 мин.

При массовой доле мышьяка в сплаве менее 0,005 % остаток после выпаривания растворяют в 15 см3 воды, раствор помещают в делительную воронку вместимостью 250 - 300 см3 и ополаскивают стенки стакана 5 см3 воды.

При массовой доле мышьяка в сплаве свыше 0,005 % в стакан добавляют 35 - 40 см3 воды, раствор помещают в мерную колбу (см. табл. 1) и разбавляют до метки водой. Аликвотную часть - 20 см3 помещают в делительную воронку вместимостью 250 - 300 см3, добавляют 60 см3 раствора йодистого калия, 30 см3 четыреххлористого углерода и экстрагируют мышьяк в течение 2 мин. Органический слой помещают во вторую делительную воронку вместимостью 100 - 150 см3, а в первую добавляют 15 см3 четыреххлористого углерода и повторяют экстракцию еще раз. Экстракты объединяют, промывают в течение 2 мин 20 см3 промывного раствора и помещают органический слой в третью делительную воронку вместимостью 100 - 150 см3, в нее добавляют 15 см3 воды и проводят реэкстракцию мышьяка в течение 2 мин.

Органический слой сливают в четвертую делительную воронку вместимостью 100 - 150 см3 и повторяют реэкстракцию в тех же условиях. Водные реэкстракты помещают в мерную колбу вместимостью 50 см3, добавляют по каплям раствор марганцовокислого калия до устойчивой розовой окраски, которую разрушают, добавляя по каплям раствор сернокислого гидразина. Добавляют 4 см3 реакционной смеси и колбу с раствором помещают в кипящую водяную баню. Спустя 10 - 15 мин, раствор охлаждают, доливают до метки водой и измеряют оптическую плотность раствора на фотоэлектроколориметре с красным светофильтром в кювете с толщиной поглощающего свет слоя 1 см. Раствором сравнения служит раствор контрольного опыта.

2.3.2. Для сплавов с массовой долей кремния свыше 0,1 %

Навеску сплава (см. табл. 1) помещают в платиновую чашку, добавляют 20 - 25 см3 азотной кислоты (1:1), 1 - 3 см3 фтористоводородной кислоты и растворяют при нагревании. После охлаждения стенки чашки ополаскивают водой, добавляют 5 см3 концентрированной серной кислоты и раствор упаривают до начала выделения белого дыма серной кислоты. Чашку охлаждают; ополаскивают стенки водой и повторяют упаривание до начала выделения белого дыма серной кислоты. После охлаждения остаток растворяют при нагревании в 35 - 40 см3 воды, помещают в стакан вместимостью 250 см3, разбавляют водой до 120 - 150 см3, нагревают до 60 - 70 °С и осаждают гидроокись железа, осторожно добавляя аммиак до образования растворимых аммиачных комплексов никеля и меди и сверх этого еще 5 - 6 см3 избытка аммиака. Далее анализ ведут, как указано в п. 2.3.1.

2.3.3. Для сплавов, содержащих хром

Навеску сплава (см. табл. 1) помещают в платиновую чашку, добавляют 20 - 25 см3 азотной кислоты (1:1), 1 - 2 см3 фтористоводородной кислоты и растворяют при нагревании.

После охлаждения стенки чашки ополаскивают водой, добавляют 10 см3 концентрированной серной кислоты и раствор упаривают до начала выделения белого дыма серной кислоты. Чашку охлаждают, ополаскивают стенки водой и повторяют упаривание до начала выделения белого дыма серной кислоты. После охлаждения остаток растворяют при нагревании в 35 - 40 см3 воды, раствор помещают в стакан вместимостью 300 - 400 см3 и разбавляют водой до 200 см3, добавляют раствор азотнокислого серебра: 15 см3 - при навеске сплава 2 г, 8 см3 при навеске 1 г и 4 см3 - при навеске 0,5 г. Вводят 5 г надсернокислого аммония (для окисления хрома), раствор нагревают до кипения и кипятят до полного разложения надсернокислого аммония (до полного прекращения выделения пузырьков кислорода). Раствор охлаждают до 60 - 70 °С, ополаскивают стенки стакана водой, добавляют 1 см3 раствора железоаммонийных квасцов и осаждают гидроокись железа, осторожно добавляя концентрированный аммиак до образования растворимых аммиачных комплексов никеля и меди и сверх этого 5 - 6 см3 аммиака в избыток. Далее анализ ведут, как указано в п. 2.3.1.

2.3.4. Для сплавов, содержащих вольфрам

Навеску сплава (см. табл. 1) помещают в стакан вместимостью 250 см3, добавляют 60 - 80 см3 смеси кислот для растворения и при нагревании растворяют. К раствору добавляют 5 см3 концентрированной серной кислоты и упаривают до 10 - 12 см3. Раствор разбавляют 30 см3 воды и выпавший осадок вольфрамовой кислоты отфильтровывают на двойной плотный фильтр. Стакан и осадок промывают 5 - 6 раз горячей соляной кислотой (1:1). Осадок с фильтром выбрасывают, а к фильтрату добавляют 1 см3 раствора железоаммонийных квасцов, нагревают до 60 - 70 °С и осаждают гидроокись железа, осторожно добавляя аммиак до образования аммиачных растворимых комплексов никеля и меди и сверх этого 5 - 6 см3 избытка аммиака. Далее анализ ведут, как указано в п. 2.3.1.

2.3.5. Построение градуировочного графика

В стаканы, вместимостью по 250 см3, помещают 0,5; 1,0; 2,0; 3,0; 5,0; 6,0 см3 стандартного раствора Б мышьяка, добавляют до 10 см3 концентрированной азотной кислоты и выпаривают досуха на водяной бане.

Остаток растворяют в йоде, раствор разбавляют водой до 120 - 150 см3, добавляют по 1 см3 раствора железоаммонийных квасцов, нагревают до 60 - 70 °С и осаждают гидроокись железа аммиаком. Далее анализ ведут, как указано в п. 2.3.1 при массовой доле мышьяка менее 0,005 %.

2.4. Обработка результатов

2.4.1. Массовую долю мышьяка (X) в процентах вычисляют по формуле

где m1 - масса мышьяка, найденная по градуировочному графику, г;

m - масса навески сплава, соответствующая аликвотной части раствора, г.

2.4.2. Расхождения результатов трех параллельных определений d (показатель сходимости) и результатов двух анализов D (показатель воспроизводимости) не должны превышать значений допускаемых расхождений, приведенных в табл. 2.

Таблица 2

Массовая доля мышьяка, %

Допускаемые расхождения, %

d

D

От 0,0005 до 0,001 включ.

0,0002

0,0003

Св.             0,001         »  0,005  »

0,0008

0,001

»   0,005   »   0,01       »

0,0015

0,002

»   0,01     »   0,02       »

0,004

0,006

»   0,02     »   0,05       »

0,007

0,01

2.4.3. Контроль точности результатов анализа проводят по Государственным стандартным образцам (ГСО) или по отраслевым стандартным образцам (ОСО), или по стандартным образцам предприятия (СОП) никеля, никелевых или медно-никелевых сплавов, утвержденным по ГОСТ 8.315, или методом добавок, или сопоставлением результатов, полученных атомно-абсорбционным методом, в соответствии с ГОСТ 25086.

3. ФОТОМЕТРИЧЕСКИЙ МЕТОД ОПРЕДЕЛЕНИЯ МЫШЬЯКА

3.1. Сущность метода

Метод основан на образовании желтого мышьяковомолибденового комплекса с последующим восстановлением его сернокислым гидразином в слабокислом растворе до мышьяковомолибденовой сини. Предварительно мышьяк от основных компонентов сплавов отделяют соосаждением с гидроокисью железа с последующим выделением мышьяка дистилляцией треххлористого мышьяка из солянокислого, раствора.

3.2. Аппаратура реактивы и растворы

Фотоэлектроколориметр или спектрофотометр.

Аппарат для дистилляции мышьяка по п. 3.3.1 или другой прибор подобного типа.

Кислота азотная по ГОСТ 4461 и разбавленная 1:1.

Кислота соляная по ГОСТ 3118 и разбавленная 1:1 и 1:3.

Смесь кислот для растворения: одну часть концентрированной азотной кислоты смешивают с тремя частями концентрированной соляной кислоты.

Кислота серная по ГОСТ 4204 и разбавленная 1:4, 1:5 и 3 моль/дм3.

Кислота фтористоводородная по ГОСТ 10484.

Аммиак водный по ГОСТ 3760 и разбавленный 1:50.

Водорода перекись по ГОСТ 10929.

Спирт этиловый ректификованный по ГОСТ 18300.

Гидразин сернокислый по ГОСТ 5841 и раствор 1 г/дм3.

Калий бромистый кристаллический по ГОСТ 4160.

Аммоний молибденовокислый по ГОСТ 3765, раствор 10 г/дм3 в 3 моль/дм3 растворе серной кислоты: готовят из перекристаллизованного препарата. Перекристаллизацию молибденовокислого аммония проводят по ГОСТ 6689.7.

Смесь реакционная свежеприготовленная: 50 см3 раствора молибденовокислого аммония разбавляют водой до 150 см3, прибавляют 50 см3 раствора сернокислого гидразина и доливают водой до 500 см3.

Квасцы железоаммонийные по НТД, раствор 100 г/дм3 (приготовление по п. 2.2).

Серебро азотнокислое по ГОСТ 1277, раствор 10 г/дм3.

Натрия гидроокись по ГОСТ 4328, раствор 100 г/дм3.

Фенолфталеин, раствор 10 г/дм3 в этиловом спирте.

Аммоний надсернокислый по ГОСТ 20478.

Ангидрид мышьяковистый.

Стандартные растворы мышьяка (приготовление по п. 2.2).

3.3. Проведение анализа

3.3.1. Навеску сплава (см. табл. 1) растворяют и выделяют мышьяк соосаждением с гидроокисью железа, как указано в п. 2.3.1. Остаток после двукратного упаривания до выделения белого дыма серной кислоты охлаждают и осторожно растворяют в 20 см3 воды.

В перегонную колбу 1 аппарата (чертеж) помещают 2 г сернокислого гидразина и 1 г бромистого калия, в приемники 5 и 7 заливают 25 - 30 см3 и 10 - 15 см3 воды соответственно, добавляют в каждый приемник по 1 - 2 капли перекиси водорода и собирают аппарат в соответствии с чертежом.

Анализируемый раствор через капельную воронку 2 помещают в перегонную колбу 1. Стакан ополаскивают концентрированной соляной кислотой и раствор переносят через воронку 2 в колбу 1. В колбу 1 через воронку 2 добавляют 50 см3 концентрированной соляной кислоты и отгоняют треххлористый мышьяк при нагревании. Отгоняют 3/4 первоначального объема раствора в колбе 1 при равномерном кипении (для обеспечения равномерного кипения в колбу 1 помещают несколько стеклянных бусинок).

По окончании отгонки достиллят из приемников 5 и 7 объединяют в зависимости от массовой доли мышьяка в сплаве: в стакан вместимостью 100 см3, если мышьяка менее 0,005 %, или в мерную колбу (см. табл. 1), если мышьяка более 0,005 %.

В колбе раствор доливают до метки водой и перемешивают.

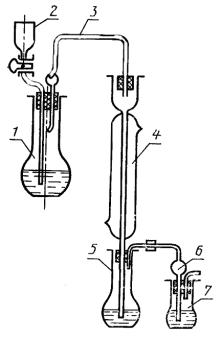

1 - перегонная колба; 2 - капельная воронка; 3 - трубка с гидрозатвором; 4 - холодильник; 5 - приемник; 6 - гидрозатвор; 7 - контрольный приемник

В зависимости от массовой доли мышьяка ко всему раствору или его аликвотной части, отобранной согласно табл. 1, помещенной в стакан вместимостью 100 см3, добавляют 5 см3 концентрированной азотной кислоты и выпаривают при умеренном нагревании досуха. Стакан с сухим остатком помещают в сушильный шкаф и оставляют на 1 ч при 130 °С.

К охлажденному остатку прибавляют 35 см3 реакционной смеси, накрывают стакан часовым стеклом и нагревают на водяной бане при 100 °С в течение 10 мин. После охлаждения раствор переносят в мерную колбу вместимостью 50 см3, доливают реакционной смесью до метки и перемешивают.

Измеряют оптическую плотность раствора при 750 или 660 нм на спектрофотометре или фотоэлектроколориметре.

Раствором сравнения служит раствор контрольного опыта.

3.3.2. Для сплавов, содержащих кремний

Навеску сплава (см. табл. 1) растворяют, как указано в п. 2.3.2, выделяют мышьяк соосаждением с гидроокисью железа и осадок обрабатывают, как указано в п. 2.3.1. Остаток после двукратного упаривания до белого дыма с серной кислотой охлаждают, осторожно растворяют в небольшом количестве воды и далее анализ ведут, как указано в п. 3.3.1.

3.3.3. Для сплавов, содержащих хром

Навеску сплава (см. табл. 1) растворяют, как указано в п. 2.3.3, и выделяют мышьяк соосаждением с гидроокисью железа, как указано в п. 2.3.1. Остаток после двукратного упаривания с серной кислотой охлаждают и осторожно растворяют в небольшом количестве воды. Далее анализ ведут, как указано в п. 3.3.1.

3.3.4. Для сплавов, содержащих вольфрам

Навеску сплава (см. табл. 1) растворяют, отделяют вольфрам, как указано в п. 2.3.4, и выделяют мышьяк соосаждением с гидроокисью железа, как указано в п. 2.3.1.

Остаток после двукратного выпаривания с серной кислотой охлаждают и осторожно растворяют в небольшом количестве воды. Далее анализ ведут, как указано в п. 3.3.1.

3.3.5. Построение градуировочного графика

В стаканы вместимостью по 100 см3 помещают 0; 0,5; 1,0; 2,0; 3,0; 4,0; 5,0 и 6,0 см3 стандартного раствора Б мышьяка. Во все стаканы добавляют по 5 см3 концентрированной азотной кислоты и выпаривают растворы досуха на водяной бане. Стаканы с сухим остатком помещают в сушильный шкаф и оставляют на 1 ч при 130 °С и далее анализ ведут, как указано в п. 3.3.1, для сплавов с массовой долей мышьяка менее 0,005 %. Раствором сравнения служит раствор, не содержащий мышьяка.

3.4. Обработка результатов

3.4.1. Массовую долю мышьяка (X) в процентах вычисляют по формуле

где m1 - масса мышьяка, найденная по градуировочному графику, г;

m - масса сплава, соответствующая аликвотной части раствора, г.

3.4.2. Расхождение результатов трех параллельных определений d (показатель сходимости) и результатов двух анализов D (показатель воспроизводимости) не должны превышать значений допускаемых расхождений, приведенных в табл. 2.

3.4.3. Контроль точности результатов анализа проводят по Государственным стандартным образцам (ГСО) или по отраслевым стандартным образцам (ОСО), или по стандартным образцам предприятия (СОП) никеля, никелевых и медно-никелевых сплавов, утвержденным по ГОСТ 8.315, или сопоставлением с результатами, полученными атомно-абсорбционным методом, в соответствии с ГОСТ 25086.

4. АТОМНО-АБСОРБЦИОННЫЙ МЕТОД ОПРЕДЕЛЕНИЯ МЫШЬЯКА

4.1. Сущность метода

Метод основан на растворении пробы в кислотах, выделении мышьяка соосаждением с гидроокисью железа, растворении осадка в соляной кислоте и измерении атомной абсорбции мышьяка в пламени ацетилен - воздух или ацетилен - закись азота при длине волны 193,7 нм.

4.2. Аппаратура, реактивы и растворы

Атомно-абсорбционный спектрометр с источником излучения для мышьяка.

Кислота азотная по ГОСТ 4461 и разбавленная 1:1.

Кислота соляная по ГОСТ 3118 и разбавленная 1:1 и 1:5.

Смесь кислот: смешивают один объем азотной кислоты с тремя объемами соляной кислоты.

Кислота фтористоводородная по ГОСТ 10489.

Кислота серная по ГОСТ 4204, разбавленная 1:1.

Аммиак водный по ГОСТ 3760 и разбавленный 1:99.

Водорода перекись по ГОСТ 10929.

Натрия гидроокись по ГОСТ 4328, раствор 80 г/дм3 свежеприготовленный.

Железо, восстановленное водородом.

Железа хлорид, раствор: 0,75 г железа растворяют в 20 см3 соляной кислоты с добавлением раствора перекиси водорода, раствор переносят в мерную колбу вместимостью 250 см3 и доливают водой до метки.

1 см3 раствора содержит 0,003 г железа.

Ангидрид мышьяковистый.

Стандартный раствор мышьяка: 1,3200 г мышьяковистого ангидрида растворяют в 20 см3 раствора гидроокиси натрия, добавляют 10 см3 воды, 10 см3 раствора соляной кислоты (1:5), переносят в мерную колбу вместимостью 1 дм3 и доливают водой до метки.

1 см3 раствора содержит 0,001 г мышьяка.

4.3. Проведение анализа

4.3.1. Для сплавов, содержащих кремний не более 0,05 %

Навеску сплава массой 5 г помещают в стакан вместимостью 400 см3 и растворяют при нагревании в 40 см3 смеси кислот. Раствор разбавляют водой до объема 200 см3, добавляют 10 см3 раствора хлорида железа, нагревают до 70 °С, осторожно нейтрализуют аммиаком до образования растворимых аммиачных комплексов никеля и меди и добавляют еще 5 см3 в избыток. Раствор кипятят и оставляют в теплом месте на 30 мин, затем фильтруют через фильтр средней плотности. Осадок на фильтре промывают три раза горячим раствором аммиака (1:99), затем два раза горячей водой. Осадок растворяют в 10 см3 горячего раствора соляной кислоты (1:1), собирая раствор в стакан, в котором проводилось осаждение. Раствор переносят в мерную колбу вместимостью 25 см3 и доливают водой до метки. Одновременно проводят контрольный опыт.

Измеряют атомную абсорбцию мышьяка в пламени ацетилен-воздух и ацетилен-закись азота параллельно с градуировочными растворами при длине волны 193,7 нм.

4.3.2. Для сплавов, содержащих кремний свыше 0,05 %

Навеску пробы массой 5 г помещают в платиновую чашку и растворяют при нагревании в 30 см3 раствора азотной кислоты (1:1) и 5 см3 фтористоводородной кислоты. Затем добавляют 10 см3 серной кислоты (1:1) и упаривают до появления белого дыма серной кислоты. Чашку охлаждают, добавляют 50 см3 воды и кипятят до растворения солей. Раствор переносят в стакан вместимостью 400 см3, добавляют 10 см3 раствора хлорида железа и далее поступают, как указано в п. 4.3.1.

4.3.3. Построение градуировочного графика

В шесть из семи мерных колб вместимостью по 100 см3 помещают 0,5; 1,0; 2,5; 5,0; 7,5 и 10,0 см3 стандартного раствора мышьяка, что соответствует 0,5; 1,0; 2,5; 5,0; 7,5 и 10,0 мг мышьяка, доливают до метки раствором соляной кислоты (1:5). Измеряют атомную абсорбцию мышьяка, как указано в п. 4.3.1. По полученным данным строят градуировочный график.

4.4. Обработка результатов

4.4.1. Массовую долю мышьяка (X) в процентах вычисляют по формуле

100,

где C1 - концентрация мышьяка в анализируемом растворе сплава, найденная по градуировочному графику, г/см3;

С2 - концентрация мышьяка в растворе контрольного опыта, найденная по градуировочному графику, г/см3;

V - объем раствора пробы, см3;

m - масса навески пробы, г.

4.4.2. Расхождения результатов трех параллельных определений d (показатель сходимости) и результатов двух анализов D (показатель воспроизводимости) не должны превышать значений допускаемых расхождений, приведенных в табл. 2.

4.4.3. Контроль точности результатов анализа проводят по Государственным стандартным образцам (ГСО) или по отраслевым стандартным образцам (ОСО), или по стандартным образцам предприятия (СОП) никеля, никелевых или медно-никелевых сплавов, утвержденным по ГОСТ 8.315, или методом добавок или сопоставлением результатов, полученных фотометрическими методами в соответствии с ГОСТ 25086.



ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТАН И Внесен Министерством металлургии СССР

РАЗРАБОТЧИКИ

В.Н. Федоров, Ю.М. Лейбов, Б.П. Краснов, А.Н. Боганова, Л.В. Морейская, И.А. Воробьева

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Комитета стандартизации и метрологии СССР от 18.02.92 № 167

4. ВЗАМЕН ГОСТ 6689.13-80

6. ССЫЛОЧНЫЕ НОРМАТИВНО ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

СОДЕРЖАНИЕ







© 2013 Ёшкин Кот :-)
