МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ПРОФИЛЬ ВЕРХНЕГО ЛИСТА ПОПЕРЕЧНОЙ БАЛКИ
РАМЫ ПОЛУВАГОНА

Сортамент

Section of upper sheet of open-box car frame cross beam. Dimensions

ГОСТ
5267.7-90

Дата введения 01.07.91

Настоящий стандарт распространяется на горячекатаный профиль верхнего листа поперечной балки рамы полувагона.

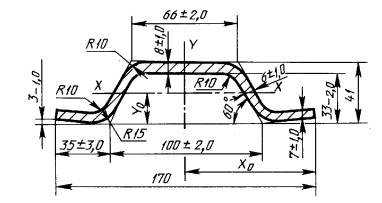

1. Размеры, предельные отклонения, площадь поперечного сечения, масса 1 м профиля и справочные значения должны соответствовать приведенным на чертеже и в таблице.

Площадь сечения, см2

Масса 1 м, кг

Справочное значение величины

lx

ly

Wx

Wy

X0

Y0

Низ

Верх

Левая

Правая

см4

см3

см

14,28

11,21

31,19

314,46

15,28

15,74

37,0

37,0

8,50

2,08

2. Кривизна профиля в горизонтальной и вертикальной плоскостях не должна превышать 0,2 % длины.

3. Прогиб стенки профиля не должен превышать 0,9 мм.

4. Скручивание профиля не должно превышать 1,0 мм на 1 м длины.

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТАН И ВНЕСЕН Министерством металлургии СССР

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по управлению качеством продукции и стандартам от 25.06.90 № 1762

3. ВЗАМЕН ГОСТ 5267.7-78

4. Ограничение срока действия снято по протоколу № 7-95 Межгосударственного Совета по стандартизации, метрологии и сертификации (ИУС 11-95)
