МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ПРОФИЛЬ ВАГОННОЙ СТОЙКИ

Сортамент

Section of car post. Dimensions

ГОСТ
5267.6-90

Дата введения 01.07.91

Настоящий стандарт распространяется на горячекатаный профиль вагонной стойки.

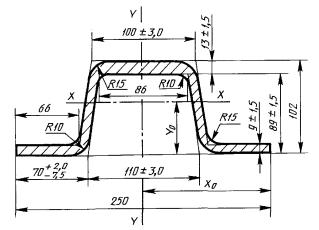

1. Размеры профиля, предельные отклонения, площадь поперечного сечения, масса 1 м профиля и справочные значения должны соответствовать приведенным на чертеже и в таблице.

По требованию потребителя предельные отклонения для профиля повышенной точности из­готовления не должны превышать:

± 2,0 мм - для размеров 100 мм и 110 мм;

 - для размера 70 мм.

Площадь поперечного сечения, см2

Масса 1 м, кг

Справочное значение величины

Ix

Iy

Wx

Wy

X0

Уо

Низ

Верх

Левая

Правая

см4

см3

см

36,57

28,71

582,92

1469,3

116,35

112,32

117,54

117,54

12,50

5,01

2. Отклонение полок профиля от горизонтали не должно превышать: вверх - 1 мм, вниз - 2 мм.

3. Кривизна профиля в горизонтальной и вертикальной плоскостях не должна превышать 0,2 % длины профиля при длине до 8 м и 0,4 % длины при длине профиля свыше 8 м.

4. Прогиб стенки профиля не должен превышать 0,15 толщины.

5. Скручивание профиля не должно превышать 1,5 мм 1 м длины.

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТАН И ВНЕСЕН Министерством металлургии СССР

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по управлению качеством продукции и стандартам от 25.06.90 № 1762

3. ВЗАМЕН ГОСТ 5267.6-78

4. Ограничение срока действия снято по протоколу № 7-95 Межгосударственного Совета по стандартизации, метрологии и сертификации (ИУС 11-95)

5. ПЕРЕИЗДАНИЕ
