МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ПРОФИЛЬ ДЛЯ ОБВЯЗКИ ДВЕРИ

Сортамент

Section for door binding. Dimensions

ГОСТ
5267.13-90

Дата введения 01.07.91

Настоящий стандарт распространяется на горячекатаный профиль для обвязки двери вагона.

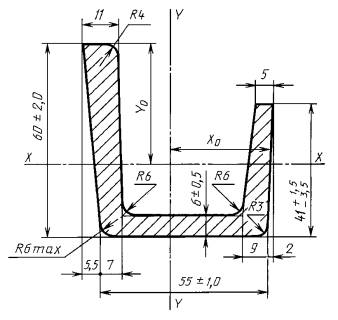

1. Размеры, предельные отклонения, площадь поперечного сечения, масса 1 м профиля и справочные значения должны соответствовать приведенным на чертеже и в таблице.

Площадь сечения, см2

Масса 1 м, кг

Справочное значение величины

Ix

Iy

Wx

Wy

X0

Y0

Низ

Верх

Левая

Правая

см4

см3

см

10,4

8,16

33,046

52,796

15,27

8,63

19,18

15,10

3,50

3,83

2. Кривизна профиля в горизонтальной и вертикальной плоскостях не должна превышать 0,4 % длины.

3. Скручивание профиля не допускается.

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТАН И ВНЕСЕН Министерством металлургии СССР

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по управлению качеством продукции и стандартам от 25.06.90 № 1763

3. ВЗАМЕН ГОСТ 5267.13-78

4. Ограничение срока действия снято по протоколу № 7-95 Межгосударственного Совета по стандартизации, метрологии и сертификации (ИУС 11-95)

5. ПЕРЕИЗДАНИЕ
