МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ПРОФИЛЬ ДЛЯ ПРИТВОРА ДВЕРИ

Сортамент

Section for door closing. Dimensions

ГОСТ
5267.12-90

Дата введения 01.07.91

Настоящий стандарт распространяется на горячекатаный профиль для притвора двери вагона.

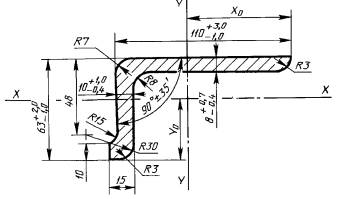

1. Размеры, предельные отклонения, площадь поперечного сечения, масса 1 м профиля и справочные значения должны соответствовать приведенным на чертеже и в таблице.

Площадь сечения, см2

Масса 1 м, кг

Справочное значение величины

Ix

Iy

Wx

wy

X0

Yо

Низ

Верх

Левая

Правая

см4

см3

см

14,82

11,63

54,052

180,566

11,79

31,60

55,55

23,84

7,57

4,59

2. Кривизна профиля в горизонтальной и вертикальной плоскостях не должна превышать 0,4 % длины.

3. Скручивание профиля не допускается.

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТАН И ВНЕСЕН Министерством металлургии СССР

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по управлению качеством продукции и стандартам от 25.06.90 № 1763

3. ВЗАМЕН ГОСТ 5267.12-78

4. Ограничение срока действия снято по протоколу № 7-95 Межгосударственного Совета по стандартизации, метрологии и сертификации (ИУС 11-95)

5. ПЕРЕИЗДАНИЕ
