МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ПРОФИЛЬ ПОРОГА ВАГОНА

Сортамент

Section of car threshold. Dimensions

ГОСТ
5267.11-90

Дата введения 01.07.91

Настоящий стандарт распространяется на горячекатаный профиль для порога вагона с самоуп­лотняющимися дверями.

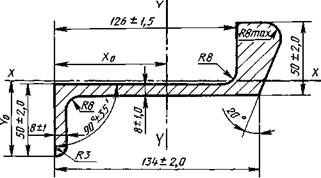

1. Размеры, предельные отклонения, площадь поперечного сечения, масса 1 м профиля и справочные значения должны соответствовать приведенным на чертеже и в таблице.

Площадь
см2

Масса 1 м, кг

Справочное значение величины

Ix

Iy

WX

WУ

x0

y0

Верх

Низ

Левая

Правая

см4

см3

см

21,68

17,02

83,45

605,27

19,98

16,29

75,36

86,50

8,03

5,12

2. Кривизна профиля в горизонтальной и вертикальной плоскостях не должна превышать 0,4 % длины.

3. Прогиб стенки не должен превышать 1,2 мм.

4. Скручивание профиля не должно превышать 1,0 мм на 1 м длины.

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТАН И ВНЕСЕН Министерством металлургии СССР

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по управлению качеством продукции и стандартам от 25.06.90 № 1763

3. ВЗАМЕН ГОСТ 5267.11-78

4. Ограничение срока действия снято по протоколу № 7-95 Межгосударственного Совета по стан­дартизации, метрологии и сертификации (ИУС 11-95)

5. ПЕРЕИЗДАНИЕ
