ГОСУДАРСТВЕННЫЕ СТАНДАРТЫ СОЮЗА ССР

САЛЬНИКИ
ДЛЯ ЭЛЕКТРИЧЕСКИХ КАБЕЛЕЙ
И ПРОВОДОВ

ГОСТ 4860.2-83

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО УПРАВЛЕНИЮ
КАЧЕСТВОМ ПРОДУКЦИИ И СТАНДАРТАМ
Москва

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

САЛЬНИКИ ДЛЯ ЭЛЕКТРИЧЕСКИХ
КАБЕЛЕЙ И ПРОВОДОВ

Конструкция и основные размеры

Glands for electric cables and wires.

Design and basic dimensions

ГОСТ
4860.2-83

Срок действия с 01.01.85

до 01.01.95

Несоблюдение стандарта преследуется по закону

1. Настоящий стандарт распространяется на сальники и их детали (гнезда, нажимные и привертные гайки, шайбы, заглушки, прокладки), предназначенные для уплотнения прохода одиночных электрических кабелей и проводов.

2. Конструкция, размеры и масса сальников и их деталей должны соответствовать указанным на черт. 1 - 19 и в табл. 1 - 19:

сальников - на черт. 1 - 6 и в табл. 1 - 6;

гнезд - на черт. 7 - 12 и в табл. 7 - 12. Допускается применение гнезд с другими размерами, если они конструктивно выполнены совместно с корпусом изделия. Например, гнездо сальника с корпусом аппаратуры, изготовленные методом литья;

нажимных гаек - на черт. 13 - 15 и в табл. 13 - 15;

привертных гаек - на черт. 16 и в табл. 16;

шайб - на черт. 17 и в табл. 17;

заглушек - на черт. 18 и в табл. 18;

прокладок - на черт. 19 и в табл. 19.

(Измененная редакция, Изм. № 1).

Сальник односторонний типа СКРО

1 - гнездо; 2 - нажимная гайка исполнения 1 или 2; 3 - шайба

Черт. 1

Таблица 1

Размеры, мм

Типоразмер сальника

Наружные диаметры кабелей и проводов

d

d1

Обозначение резьбы

D

D1

L, не более

Шайба

Масса (сталь), кг, не более

СКРО16

От 4 до 8 включ.

10

8

М16´1

21,9

12

37

8´14

0,050

СКРО27

Св. 8 до 18 включ.

20

18

М27´1,5

36,9

24

49

12´24

0,130

14´24

0,130

16´24

0,128

18´24

0,123

СКРО42

Св. 18 до 30 включ.

32

30

М42´2

53,0

36

67

20´38

0,313

22´38

0,325

24´38

0,323

26´38

0,321

28´38

0,319

30´38

0,317

СКРО60

Св. 30 до 40 включ.

45

40

М60´3

75,0

50

75

32´55

0,737

34´55

0,777

36´55

0,771

40´55

0,759

СКРО76

Св. 40 до 56 включ.

60

56

М76´3

92,4

64

83

44´71

1,191

48´71

1,179

52´71

1,159

56´71

1,151

СКРО90

Св. 56 до 70 включ.

80

70

М90´3

103,9

82

86

60´84

1,224

64´84

1,206

70´84

1,176

Сальник односторонний типа СКСО

1 - гнездо; 2 - нажимная гайка исполнения 1 или 2; 3 - шайба

Черт. 2

Таблица 2

Размеры, мм

Типоразмер сальника

Наружные диаметры кабелей и проводов

d

Обозначение резьбы

D

L, не более

Шайба

Масса (сталь), кг, не более

СКСО16

От 4 до 8 включ.

10

М16´1

21,9

29

5´14

0,01

8´14

0,03

СКСО27

Св. 8 до 18 включ.

20

М27´1,5

36,9

41

12´24

0,09

14´24

0,09

16´24

0,09

18´24

0,09

СКСО42

Св. 18 до 30 включ.

32

М42´2

53,0

56

20´38

0,26

22´38

0,27

24´38

0,27

26´38

0,27

28´38

0,26

30´38

0,26

СКСО60

Св. 30 до 40 включ.

45

М60´3

75,0

64

32´55

0,71

34´55

0,71

36´55

0,70

40´55

0,69

СКСО76

Св. 40 до 56 включ.

60

М76´3

92,4

69

44´71

0,90

48´71

0,89

52´71

0,88

56´71

0,87

СКСО90

Св. 56 до 70 включ.

80

М90´3

103,9

72

60´84

1,06

64´84

1,05

70´84

1,04

Примечание. Диаметр отверстия в аппаратуре или переборке должен быть равен внутреннему диаметру шайбы.

Сальник двусторонний типа СКСД

1 - гнездо; 2 - нажимная гайка исполнения 1; 3 - шайба

Черт. 3

Таблица 3

Размеры, мм

Типоразмер сальника

Наружные диаметры кабелей и проводов

d

Обозначение резьбы

D

L, не более

Шайба

Масса (сталь), кг, не более

СКСД16

От 4 до 8 включ.

10

М16´1

21,9

61

8´14

0,08

СКСД27

Св. 8 до 18 включ.

20

М27´1,5

36,9

86

12´24

0,20

14´24

0,20

16´24

0,20

18´24

0,19

СКСД42

Св. 18 до 30 включ.

32

М42´2

53,0

115

20´38

0,54

22´38

0,53

24´38

0,53

26´38

0,52

28´38

0,52

30´38

0,53

СКСД60

Св. 30 до 40 включ.

45

М60´3

75,0

131

32´55

1,44

34´55

1,44

36´55

1,43

40´55

1,42

СКСД76

Св. 40 до 56 включ.

60

М76´3

92,4

142

44´71

1,83

48´71

1,82

52´71

1,81

56´71

1,80

СКСД90

Св. 56 до 70 включ.

80

М90´3

103,9

147

60´84

2,19

64´84

1,82

70´84

1,79

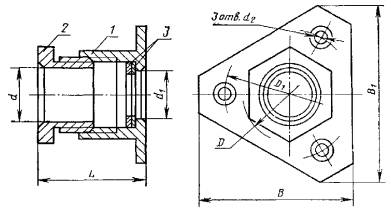

Сальник фланцевый типа СКПФ

1 - гнездо; 2 - нажимная гайка исполнения 1 или 2; 3 - шайба

Черт. 4

Таблица 4

Размеры, мм

Типоразмер сальника

Наружные диаметры кабелей и проводов

d

d1

d2

Обозначение резьбы

D

D1

L, не более

B

B1

Шайба

Масса (сталь), кг, не более

СКПФ16

От 4 до 8 включ.

10

8

4,5

М16´1

21,9

34

32

37

42

8´14

0,06

СКПФ27

Св. 8 до 16 включ.

20

16

5,5

М27´1,5

36,9

46

44

50

57

12´24

0,15

14´24

0,14

16´24

0,14

СКПФ42

Св. 16 до 28 включ.

32

28

6,6

М42´2

53,0

62

60

64

73

18´38

0,33

20´38

0,33

22´38

0,32

24´38

0,32

26´38

0,32

28´38

0,32

СКПФ52

Св. 28 до 38 включ.

40

38

6,6

М52´2

63,5

76

68

79

90

30´48

0,52

32´48

0,51

38´48

0,50

Сальник трубный типа СКПТ

1 - гнездо; 2 - нажимная гайка исполнения 1; 3 - шайба

Черт. 5

Таблица 5

Размеры, мм

Типоразмер сальника

Наружные диаметры кабелей и проводов

d

Обозначение резьбы

D

L, не более

Шайба

Масса (сталь), кг, не более

СКПТ16

От 4 до 8 включ.

10

M16´1

3/8"

21,9

39

8´14

0,05

СКПТ27

Св. 8 до 18 включ.

20

М27´1,5

3/4"

36,9

50

12´24

0,13

14´24

16´24

18´24

СКПТ42

Св. 18 до 30 включ.

32

М42´2

11/4"

53,0

74

20´38

0,44

32´38

0,43

24´38

26´38

28´38

0,42

30´38

0,43

СКПТ60

Св. 30 до 40 включ.

45

М60´3

2"

75,0

89

32´55

1,00

34´55

36´55

0,99

40´55

0,98

СКПТ76

Св. 40 до 56 включ.

60

М76´3

21/2"

92,4

94

44´71

1,39

48´71

1,38

52´71

1,36

56´71

1,35

СКПТ90

Св. 56 до 70 включ.

80

М90´3

3"

103,9

99

60´84

1,72

64´84

1,71

70´84

1,68

Сальник пластмассовый типа СКПП

1 - гнездо; 2 - нажимная гайка исполнения 3; 3 - шайба; 4 - привертная гайка

Черт. 6

Таблица 6

Размеры, мм

Типоразмер сальника

Наружные диаметры кабелей и проводов

d

Обозначение резьбы

D

L, не более

Шайба

Масса, кг, не более

СКПП18

От 4 до 10 включ.

10

М18´2

32

92

8´14

0,05

10´14

0,05

СКПП24

Св. 10 до 14 включ.

14

М24´2

38

96

12´20

0,09

14´20

0,09

скпп33

Св. 14 до 24 включ.

20

М33´2

48

100

18´30

0,20

20´30

0,19

СКПП39

25

М39´3

56

112

22´34

0,28

24´34

0,28

СКПП48

Св. 24 до 32 включ.

32

М48´3

68

121

30´44

0,45

32´44

0,44

СКПП64

Св. 32 до 44 включ.

45

М64´4

88

133

36´58

0,79

40´58

0,77

42´58

0,77

44´58

0,76

СКПП72

Св. 44 до 50 включ.

50

М72´4

95

138

48´64

0,92

50´64

0,91

СКПП80

Св. 50 до 60 включ.

60

М80´4

105

142

54´74

1,03

58´74

1,01

60´74

1,00

СКПП90

Св. 60 до 70 включ.

70

М90´4

115

151

64´84

1,23

68´84

1,21

70´84

1,20

СкпП100

Св. 70 до 78 включ.

80

М100´4

125

151

72´93

1,76

74´93

1,75

78´93

1,72

Примечание. В табл. 1 - 6. Диаметры кабелей указаны с плюсовым допуском.

Гнездо сальника типа СКРО

Черт. 7

Таблица 7

Размеры, мм

d

Обозначение резьбы

D

D1

l

L

Масса (сталь), кг, не более

8

M16´1

20

12

18

23

0,03

18

М27´1,5

32

24

26

31

0,08

30

М42´2

48

36

35

42

0,17

40

М60´3

68

50

39

46

0,36

56

М76´3

85

64

43

52

0,56

70

М90´3

100

82

45

54

0,74

Гнездо сальника типа СКСО

Черт. 8

Таблица 8

Размеры, мм

Обозначение резьбы

D

L

Масса (сталь), кг, не более

М16´1

20

15

0,02

М27´1,5

32

23

0,05

М4´2

48

31

0,12

М60´3

68

35

0,33

М76´3

85

38

0,33

М90´3

100

40

0,65

Гнездо сальника типа СКСД

Черт. 9

Таблица 9

Размеры, мм

Обозначение резьбы

D

L

Масса (сталь), кг, не более

М16´1

20

33

0,04

М27´1,5

32

50

0,11

М42´2

48

65

0,25

М60´3

68

73

0,69

М76´3

85

80

0,70

М90´3

100

83

1,36

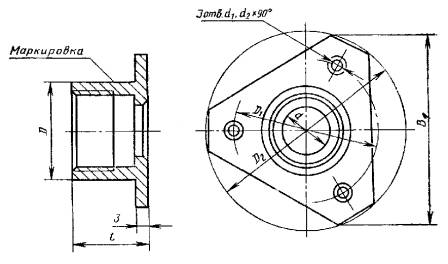

Гнездо сальника типа СКПФ

Черт. 10

Таблица 10

Размеры, мм

d

d1

d2

Обозначение резьбы

D

D1

D2

B1

l

Масса, кг, не более

сталь

прессовочный материал

8

4,5

8

М16´1

20

34

46

42

18

0,04

0,012

16

5,5

10

М27´1,5

32

46

60

57

26

0,09

0,026

28

6,6

12

М42´2

46

62

78

73

35

0,17

0,049

38

М52´2

58

76

95

90

39

0,29

0,082

Гнездо сальника типа СКПТ

Черт. 11

Таблица 11

Размеры, мм

Обозначение резьбы

D

L

Масса (сталь), кг, не более

М16´1

3/8"

20

25

0,03

М27´1,5

3/4"

32

38

0,08

М42´2

11/4"

48

49

0,28

М60´3

2"

68

60

0,59

М76´3

21/2"

85

63

0,77

М90´3

3"

100

67

1,25

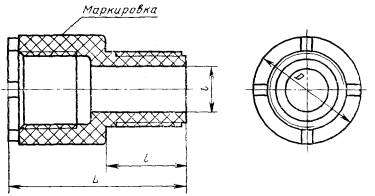

Гнездо сальника типа СКПП

Черт. 12

Таблица 12

Размеры, мм

d

Обозначение резьбы

D

l

L

Масса, кг, не более

10

М18´2

26

36

73

0,03

14

М24´2

34

76

0,05

20

М33´2

48

80

0,12

25

М39´3

54

38

88

0,16

32

М48´3

64

93

0,24

45

М64´4

82

42

108

0,40

50

М72´4

90

0,50

60

М80´4

100

112

0,54

70

М90´4

110

0,62

80

М100´4

125

45

117

0,94

Примечание к табл. 7 - 12. Масса указана для гнезд из стали плотностью 7,85 · 103 кг/м3, из прессовочных материалов плотностью 1,8 · 103 кг/м3.

Для определения массы гнезд, изготовленных из алюминиевого сплава, значения массы, указанные в табл. 7 - 11 для стали, должны быть умножены на коэффициент 0,34, из титановых сплавов - на 0,57.

Гайка нажимная исполнения 1

Черт. 13

Таблица 13

Размеры, мм

d

Обозначение резьбы

D

s

l

Масса (сталь), кг, не более

10

М16´1

21,9

19

17

0,02

14*

М20´1

25,4

22

19

0,02

20

М27´1,5

36,9

32

23

0,04

25*

М33´1,5

41,6

36

23

0,06

32

М42´2

53,0

46

32

0,13

40

М52´2

63,5

55

34

0,19

45

М60´3

75,0

65

37

0,34

60

М76´3

92,4

80

40

0,51

80

М90´3

103,9

90

41

0,35

* Для гнезд сальников, встроенных в корпуса аппаратуры (электрооборудования).

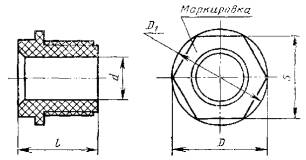

Гайка нажимная исполнения 2

Черт. 14

Таблица 14

Размеры, мм

d

Обозначение резьбы

D

s

l

Масса, кг, не более

10

М16´1

21,9

19

21

0,004

14*

М20´1

25,4

22

23

0,008

20

М27´1,5

36,9

32

28

0,017

25*

М33´1,5

41,6

36

28

0,024

32

М42´2

53,0

46

37

0,046

40

М52´2

63,5

55

41

0,075

45

М60´3

75,0

65

46

0,140

60

М76´3

92,4

80

49

0,188

80

М90´3

103,9

90

50

0,216

* Для гнезд сальников, встроенных в корпуса аппаратуры (электрооборудования).

Гайка нажимная исполнения 3

Черт. 15

Таблица 15

Размеры, мм

d

Обозначение резьбы

D

D1

s

l

Масса, кг, не более

10

М18´2

25,4

27

22

32

0,013

14

М24´2

31,2

32

27

34

0,021

20

М33´2

41,6

43

36

36

0,044

25

М39´3

47,3

48

41

44

0,064

32

М48´3

57,7

58

50

52

0,120

45

М64´4

81,6

82

70

62

0,225

50

М72´4

86,6

88

75

67

0,250

60

М80´4

98,0

100

85

0,275

70

М90´4

115,5

117

100

71

0,375

80

М100´4

121,2

123

105

0,545

Примечание к табл. 13 - 15. Масса указана для гаек из стали плотностью 7,85 · 103 кг/м3, из прессовочного материала - плотностью 1,8 · 103 кг/м3. Для определения массы гаек, изготовленных из других металлов, значения массы, указанные в табл. 13, должны быть умножены на коэффициент: 1,08 - для латуни; 0,34 - для алюминия; 0,57 - для титановых сплавов.

Гайка привертная

Черт. 16

Таблица 16

Размеры, мм

Обозначение резьбы

D

h

Масса, кг, не более

М18´2

32

10

0,01

М24´2

38

0,01

М33´2

48

0,02

М39´3

56

12

0,04

М48´3

68

0,05

М64´4

88

15

0,09

М72´4

95

0,11

М80´4

105

0,12

М90´4

115

16

0,13

М100´4

125

18

0,15

Примечание. Масса указана для гаек из прессовочного материала плотностью 1,8 · 103 кг/м3.

Шайбы

Черт. 17

Таблица 17

Размеры, мм

d

D

s

Масса 100 шт. (сталь), кг, не более

d

D

s

Масса 100 шт. (сталь), кг, не более

5

14

1,5

0,17

32

55

3,0

3,70

8

0,22

34

3,46

10

2,0

0,09

36

55

3,20

12

18

0,22

58

3,32

20

0,31

38

48

1,69

24

0,53

40

55

2,64

14

20

0,30

58

3,26

24

0,50

42

2,90

16

0,39

44

2,64

18

0,30

71

5,74

18

30

0,71

48

5,06

0,60

50

64

3,31

20

38

1,34

52

71

4,32

1,30

54

74

4,74

22

1,18

56

71

3,52

34

0,83

58

74

4,00

24

0,72

60

3,47

38

1,07

84

6,39

26

0,95

64

5,47

28

0,81

68

4,40

30

3,0

1,69

70

3,99

30

44

1,92

72

93

6,00

48

2,40

74

6,00

32

2,37

78

5,00

2,43

Примечание. Масса указана для шайб из стали плотностью 7,85 · 103 кг/м3. Для определения массы шайб, изготовленных из алюминиевого сплава, значения массы, указанные в табл. 17, должны быть умножены на коэффициент 0,34, из титановых сплавов - на 0,57.

Заглушки

Черт. 18

Таблица 18

Размеры, мм

D

s

Масса 100 шт., (сталь), кг, не более

D

s

Масса 100 шт., (сталь), кг, не более

13

0,5

0,05

42

1,0

1,09

15

0,07

46

1,30

17

0,09

52

1,67

19

0,11

56

1,93

23

1,0

0,33

60

2,22

28

0,48

70

3,02

30

0,55

82

4,15

32

0,63

90

4,99

36

0,80





Примечание. Масса указана для заглушек из стали плотностью 7,85 · 103 кг/м3. Для определения массы заглушек, изготовленных из других материалов, значения массы, указанные в табл. 18, должны быть умножены на коэффициент 0,34 - для алюминиевого сплава, 0,57 - для титанового сплава.

Прокладки

Черт. 19

Таблица 19

Размеры, мм

D

s

Масса 100 шт., кг, не более

D

s

Масса 100 шт., кг, не более

14

4

0,10

48

6

1,70

18

0,16

55

2,24

20

0,20

58

2,48

24

0,28

64

3,04

30

0,44





34

0,58

71

8

4,98



6



74

5,40

38

1,06

84

6,96

44

1,44

93

8,54

Примечание. Масса указана для прокладок из резины плотностью 1,5 · 103 кг/м3.

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 19.12.83.

2. Периодичность проверки 5 лет

3. ВЗАМЕН ГОСТ 4860.2-76 - ГОСТ 4860.8-76

СОДЕРЖАНИЕ

Сальник односторонний типа СКРО.. 2

Сальник односторонний типа СКСО.. 2

Сальник двусторонний типа СКСД.. 3

Сальник фланцевый типа СКПФ.. 4

Сальник трубный типа СКПТ. 5

Сальник пластмассовый типа СКПП.. 6

Гнездо сальника типа СКРО.. 7

Гнездо сальника типа СКСО.. 7

Гнездо сальника типа СКСД.. 8

Гнездо сальника типа СКПФ.. 8

Гнездо сальника типа СКПТ. 9

Гнездо сальника типа СКПП.. 9

Гайка нажимная исполнения 1. 10

Гайка нажимная исполнения 2. 10

Гайка нажимная исполнения 3. 11

Гайка привертная. 11

Шайбы.. 12

Заглушки. 13

Прокладки. 13







© 2013 Ёшкин Кот :-)
