ГОСТ 4736-69

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ



ПРИХВАТЫ ОТКИДНЫЕ

КОНСТРУКЦИЯ







ИПК ИЗДАТЕЛЬСТВО СТАНДАРТОВ

Москва



МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ПРИХВАТЫ ОТКИДНЫЕ

Конструкция

Tiltable clamp straps.

Design

ГОСТ
4736-69

Взамен ГОСТ 4736-57

Постановлением Комитета стандартов, мер и измерительных приборов при Совете Министров СССР от 13 июня 1969 г. № 680 дата введения установлена

01.07.70

Ограничение срока действия снято Постановлением Госстандарта СССР от 20.04.89 № 1028

Настоящий стандарт распространяется на откидные прихваты, предназначенные для станочных приспособлений.

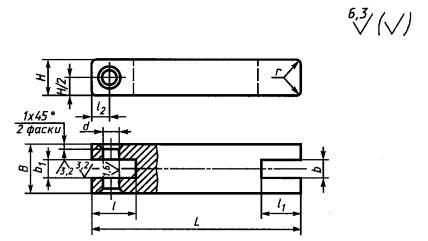

1. Конструкция и размеры прихватов должны соответствовать указанным на чертеже и в таблице.

Исполнение 1

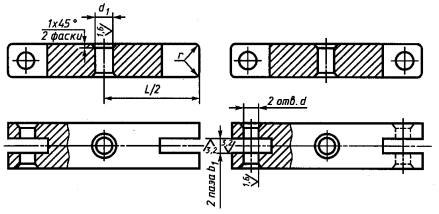

Исполнение 2                        Исполнение 4

Исполнение 3

Исполнение 5

Размеры в мм

Обозначение прихватов

Применяемость

Исполнение

Под стержень диаметром

L

В

н

b

b1

Н11

d К7

d1

Н8

d2

l = l1

l2

r

Масса, кг ≈

7011-0601



1

5

56

16

12

6

6

5

-

-

14

6

1,6

0,067

7011-0602



2

6

0,064

7011-0603



3

-

М6

0,065

7011-0604



4

-

6

-

0,063

7011-0605



5

-

М6

0,064

7011-0606



1

70

6

-

0,088

7011-0607



2

6

0,085

7011-0608



3

-

М6

0,086

7011-0609



4

-

6

-

0,084

7011-0610



5

-

М6

0,085

7011-0611



1

90

6

-

0,118

7011-0612



2

6

0,115

7011-0613



3

-

М6

0,116

7011-0614



4

-

6

-

0,114

7011-0615



5

-

М6

0,115

7011-0616



1

6

63

18

14

8

8

6

-

18

7

0,090

7011-0617



2

6

0,087

7011-0618



3

-

М6

0,088

7011-0619



4

-

6

-

0,085

7011-0620



5

-

М6

0,086

7011-0621



1

80

8

-

0,124

7011-0622



2

6

0,121

7011-0623



3

-

М6

0,122

7011-0624



4

-

6

-

0,119

7011-0625



5

-

М6

0,120

7011-0626



1

100

8

-

0,164

7011-0627



2

6

0,161

7011-0628



3

-

М6

0,162

7011-0629



4

-

6

-

0,159

7011-0630



5

-

М6

0,160

7011-0631



1

8

80

22

16

10

10

8

-

22

8

0,165

7011-0632



2

8

0,159

7011-0633



3

-

М8

0,160

7011-0634



4

-

8

-

0,154

7011-0635



5

-

М8

0,155

7011-0636



1

100

10

-

0,220

7011-0637



2

8

0,214

7011-0638



3

-

М8

0,215

7011-0639



4

-

8

-

0,209

7011-0640



5

-

М8

0,210

7011-0641



1

8

125

22

16

10

-

-

0,289

7011-0642



2

8

0,283

7011-0643



3

-

М8

0,284

7011-0644



4

-

8

-

0,278

7011-0645



5

-

М8

0,279

7011-0646



1

10

100

25

20

12

12

10

-

25

10

2,5

0,291

7011-0647



2

10

0,279

7011-0648



3

-

м10

0,281

7011-0649



4

-

10

-

0,271

7011-0650



5

-

м10

0,272

7011-0651



1

125

12

-

0,389

7011-0652



2

10

0,377

7011-0653



3

-

м10

0,379

7011-0654



4

-

10

-

0,369

7011-0655



5

-

м10

0,370

7011-0656



1

160

12

-

0,526

7011-0657



2

10

0,514

7011-0658



3

-

м10

0,516

7011-0659



4

-

10

-

0,506

7011-0660



5

-

м10

0,507

7011-0661



1

12

125

32

25

14

14

-

30

13

4,0

0,609

7011-0662



2

10

0,593

7011-0663



3

-

М12

0,590

7011-0664



4

-

10

-

0,576

7011-0665



5

-

М12

0,573

7011-0666



1

160

14

-

0,829

7011-0667



2

10

0,804

7011-0668



3

-

М12

0,801

7011-0669



4

-

10

-

0,787

7011-0670



5

-

М12

0,784

7011-0671



1

200

14

-

1,080

7011-0672



2

10

1,065

7011-0673



3

-

М12

1,062

7011-0674



4

-

10

-

1,048

7011-0675



5

-

М12

1,045

7011-0676



1

16

160

40

32

18

18

12

-

36

16

1,262

7011-0677



2

12

1,233

7011-0678



3

-

М16

1,219

7011-0679



4

-

12

-

1,214

7011-0680



5

-

М16

1,200

7011-0681



1

200

18

-

-

1,665

7011-0682



2

12

1,636

7011-0683



3

-

М16

1,622

7011-0684



4

-

12

-

1,617

7011-0685



5

-

М16

1,603

7011-0686



1

250

18

-

1,167

7011-0687



2

12

1,138

7011-0688



3

-

М16

1,124

7011-0689



4

-

12

-

1,119

7011-0690



5

-

М16

1,105

7011-0691



1

20

200

50

40

22

22

16

-

42

20

6,0

1,515

7011-0692



2

16

2,452

7011-0693



3

-

М20

2,431

7011-0694



4

-

16

-

2,407

7011-0695



5

-

М20

2,387

7011-0696



1

250

22

-

3,300

7011-0697



2

16

3,237

7011-0698



3

-

М20

3,216

7011-0699



4

-

16

-

3,192

7011-0700



5

-

М20

3,172

7011-0701



1

320

22

-

4,399

7011-0702



2

16

4,336

7011-0703



3

-

М20

4,315

7011-0704



4

-

16

-

4,291

7011-0705



5

-

М20

4,271

7011-0706



1

24

280

60

45

26

25

20

-

50

22

4,965

7011-0707



2

20

4,854

7011-0708



3

-

М24

4,830

7011-0709



4

-

20

-

4,767

7011-0710



5

-

М24

4,744

7011-0711



1

360

26

-

6,661

7011-0712



2

20

6,550

7011-0713



3

-

М24

6,526

7011-0714



4

-

20

-

6,463

7011-0715



5

-

М24

6,440

Пример условного обозначения откидного прихвата исполнения 1, под стержень диаметром 5 мм, размером L = 56 мм:

Прихват 7011-0601 ГОСТ 4736-69

(Измененная редакция, Изм. № 1, 2).

2. Материал - сталь марки 45 по ГОСТ 1050-88. Допускается замена на сталь других марок с механическими свойствами не ниже, чем у стали марки 45.

3. Твердость - 30 ... 35 HRC.

4. Неуказанные предельные отклонения размеров: Н14, h14, ±t2/2.

5. Резьба метрическая - по ГОСТ 24705-81. Поле допуска резьбы - 6Н по ГОСТ 16093-81.

4, 5. (Измененная редакция, Изм. № 2).

6. Размеры фасок для резьбы - по ГОСТ 10549-80.

7. (Исключен, Изм. № 1).

8. Покрытие - Хим. Окс. прм (обозначение покрытия - по ГОСТ 9.306-85). По соглашению с потребителем допускается применение других видов защитных покрытий.

9. Маркировать: наименование изделия, его обозначение, обозначение настоящего стандарта и товарный знак предприятия-изготовителя. Маркировку нанести на тару или упаковку для партии прихватов одного типоразмера.

10. Пример применения откидных прихватов указан в приложении.

(Введен дополнительно, Изм. № 2).

ПРИЛОЖЕНИЕ

Справочное

ПРИМЕРЫ ПРИМЕНЕНИЯ ОТКИДНЫХ ПРИХВАТОВ

Пример 1

Пример 2

Пример 3

Пример 4

Пример 5

Пример 6
