ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР



ШАЙБЫ БЫСТРОСЪЕМНЫЕ

Конструкция



ГОСТ 4087-69







ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ШАЙБЫ БЫСТРОСЪЕМНЫЕ

Конструкция

Quick-detachable washers.
Construction

ГОСТ
4087-69*



Взамен
ГОСТ 4087-57

* Переиздание (сентябрь 1985 г.) с Изменением № 1, утвержденным в июне 1980 г. (ИУС № 9 1980 г.)

(Измененная редакция, Изм. № 2).

Постановлением Комитета стандартов, мер и измерительных приборов при Совете Министров СССР от 13 июня 1969 г. № 680 срок введения установлен

с 01.07.70

Проверен в 1980 г. Срок действия продлен

до 01.01.90

Несоблюдение стандарта преследуется по закону

Настоящий стандарт распространяется на быстросъемные шайбы, предназначенные для станочных приспособлений.

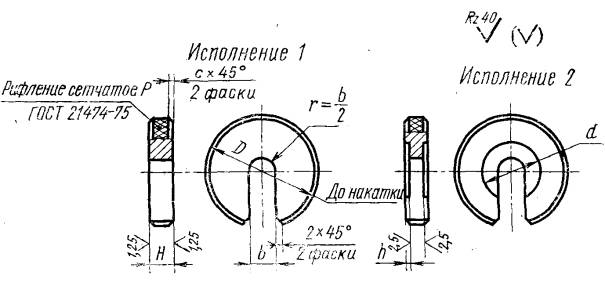

1. Конструкция и размеры шайб должны соответствовать указанным на чертеже и в таблице.

Размеры в мм

Обозначение шайб

Применяемость

Исполнение

Под стержень диаметром

D

H

b

d

h

с

P

Масса, кг ≈

7019-0431



1

5

16

4

6

-

-

0,6

0,8

0,004

7019-0432



2

12

0,6

0,003

7019-0433



1

20

-

-

0,008

7019-0434



2

12

0,6

0,007

7019-0435



1

25

-

-

0,013

7019-0436



2

12

0,6

0,012

7019-0437



1

30

-

-

0,020

7019-0438



2

12

0,6

0,019

7019-0439



1

6

20

5

7

-

-

0,009

7019-0440



2

16

0,8

0,008

7019-0441



1

25

-

-

0,015

7019-0442



2

16

0,8

0,014

7019-0443



1

30

6

-

-

0,027

7019-0444



2

16

0,8

0,026

7019-0445



1

36

-

-

0,042

7019-0446



2

16

0,8

0,041

7019-0447



1

8

25

9

-

-

0,016

7019-0448



2

20

1,0

0,014

7019-0449



1

30

-

-

0,025

7019-0450



2

20

1,0

0,023

7019-0451



1

36

7

-

-

1,0

0,046

7019-0452



2

20

1,0

0,044

7019-0453



1

40

-

-

0,057

7019-0454



2

20

1,0

0,055

7019-0455



1

50

-

-

0,094

7019-0456



2

20

1,0

0,092

7019-0457



1

10

30

11

-

-

0,029

7019-0458



2

24

1,0

0,025

7019-0459



1

36

-

-

0,043

7019-0460



2

24

1,0

0,039

7019-0461



1

40

8

-

-

0,063

7019-0462



2

24

1,0

0,059

7019-0463



1

50

-

-

0,103

7019-0464



2

24

1,0

0,099

7019-0465



1

60

-

-

0,154

7019-0466



2

24

1,0

0,150

7019-0467



1

12

36

13

-

-

1,0

0,046

7019-0468



2

28

1,6

0,038

7019-0469



1

40

-

-

0,059

7019-0470



2

28

1,6

0,051

7019-0471



1

50

-

-

0,099

7019-0472



2

28

1,6

0,091

7019-0473



1

60

10

-

-

0,186

7019-0474



2

28

1,6

0,178

7019-0475



1

70

-

-

0,261

7019-0476



2

28

1,6

0,254

7019-0477



1

80

-

-

0,349

7019-0478



2

28

1,6

0,341

7019-0479



1

16

40

17

-

-

0,063

7019-0480



2

32

1,6

0,053

7019-0481



1

50

-

-

0,112

7019-0482



2

32

1,6

0,102

7019-0483



1

60

-

-

0,173

7019-0484



2

32

1,6

0,163

7019-0485



1

70

-

-

0,246

7019-0486



2

32

1,6

0,236

7019-0487



1

16

80

12

-

-

0,399

7019-0488



2

32

1,6

0,389

7019-0489



1

90

-

-

0,517

7019-0490



2

32

1,6

0,507

7019-0491



1

100

-

-

0,649

7019-0492



2

32

1,6

0,639

7019-0493



1

20

50

10

22

-

-

0,094

7019-0494



2

42

2,0

0,077

7019-0495



1

60

-

-

0,155

7019-0496



2

42

2,0

0,138

7019-0497



1

70

-

-

0,227

7019-0498



2

42

2,0

0,210

7019-0499



1

80

12

-

-

0,373

7019-0500



2

42

2,0

0,356

7019-0501



1

90

-

-

0,488

7019-0502



2

42

2,0

0,471

7019-0503



1

100

-

-

0,618

7019-0504



2

42

2,0

0,601

7019-0505



1

110

14

-

-

1,2

0,891

7019-0506



2

42

2,0

1,874

7019-0507



1

125

-

-

1,177

7019-0508



2

42

2,0

1,160

7019-0509



1

24

60

12

26

-

-

0,169

7019-0510



2

50

2,0

0,144

7019-0511



1

70

-

-

0,252

7019-0512



2

50

2,0

0,227

7019-0513



1

80

-

-

0,351

7019-0514



2

50

2,0

0,326

7019-0515



1

60

-

-

0,464

7019-0516



2

50

2,0

0,439

7019-0517



1

100

14

-

-

0,691

7019-0518



2

50

2,0

0,668

7019-0519



1

110

-

-

0,858

7019-0520



2

50

2,0

0,833

7019-0521



1

125

16

-

-

1,304

7019-0522



2

50

2,0

1,279

7019-0523



1

30

80

14

32

-

-

1,6

0,368

7019-0524



2

63

2,0

0,327

7019-0525



1

90

-

-

0,497

7019-0526



2

63

2,0

0,456

7019-0527



1

100

-

-

0,643

7019-0528



2

63

2,0

0,602

7019-0529



1

110

16

-

-

1,6

0,922

7019-0530



2

63

2,0

0,881

7019-0531



1

125

-

-

1,240

7019-0532



2

63

2,0

1,198

7019-0533



1

140

18

-

-

1,802

7019-0534



2

63

2,0

1,761

7019-0535



1

36

90

16

38

-

-

0,513

7019-0536



2

72

2,5

0,451

7019-0537



1

100

-

-

0,677

7019-0538



2

72

2,5

0,615

7019-0539



1

110

-

-

0,860

7019-0540



2

72

2,5

0,798

7019-0541



1

125

-

-

1,172

7019-0542



2

72

2,5

1,111

7019-0543



1

140

18

-

-

1,719

7019-0544



2

72

2,5

1,658

7019-0545



1

160

20

-

-

2,591

7019-0546



2

72

2,5

2,529

7019-0547



1

42

110

18

45

-

-

0,881

7019-0548



2

85

2,5

0,796

7019-0549



1

125

20

-

-

1,360

7019-0550



2

85

2,5

1,275

7019-0551



1

140

-

-

1,797

7019-0552



2

85

2,5

1,712

7019-0553



1

160

-

-

2,523

7019-0554



2

85

2,5

2,438

7019-0555



1

48

140

52

-

-

1,679

7019-0556



2

95

3,0

1,562

7019-0557



1

160

-

-

2,921

7019-0558



2

95

3,0

2,804

7019-0559



1

180

25

-

-

3,867

7019-0560



2

95

3,0

3,750

Пример условного обозначения быстросъемной шайбы исполнения 1, под стержень диаметром 5 мм, размером D = 16 мм:

Шайба 7019-0431 ГОСТ 4087-69

(Измененная редакция, Изм. № 1, 2).

2. Материал - сталь марки 45 по ГОСТ 1050-88. Допускается замена на сталь других марок с механическими свойствами не ниже, чем у стали марки 45.

(Измененная редакция, Изм. № 2).

3. Твердость - 41,5 ... 46,5 HRCэ.

4. Неуказанные предельные отклонения размеров:

(Измененная редакция, Изм. № 1, 2).

5. (Отменен, Изм. № 1).

6. Покрытие - Хим. Окc. прм (обозначение покрытия - по ГОСТ 9.306-85). По соглашению с потребителем допускается применение других видов защитных покрытий.

(Измененная редакция, Изм. № 2).

7. Маркировать: наименование изделия, его обозначение, обозначение настоящего стандарта и товарный знак предприятия-изготовителя. Маркировку нанести на тару или упаковку для партии шайб одного типоразмера.

8. Примеры применения быстросъемных шайб указаны в приложении.

(Введен дополнительно, Изм. № 2).

ПРИЛОЖЕНИЕ

Справочное

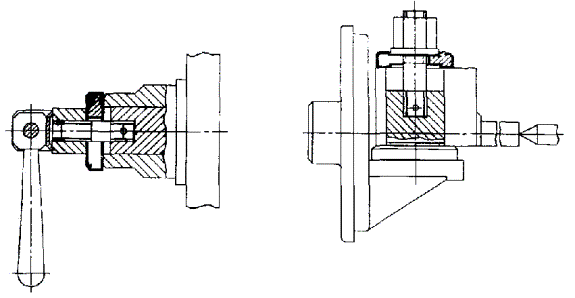

ПРИМЕРЫ ПРИМЕНЕНИЯ БЫСТРОСЪЕМНЫХ ШАЙБ

Пример 1                                                               Пример 2
