ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ГОЛОВКИ РЕВОЛЬВЕРНЫЕ
ДЛЯ ТОКАРНО-РЕВОЛЬВЕРНЫХ
СТАНКОВ

ТИПЫ И ОСНОВНЫЕ РАЗМЕРЫ

ГОСТ 3859-83

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО СТАНДАРТАМ
Москва

РАЗРАБОТАН Министерством станкостроительной и инструментальном промышленности

ИСПОЛНИТЕЛИ

А.Г. Сахновский, В.Я. Чепкий, Ю.Г. Фишер, В.А. Матвеев

ВНЕСЕН Министерством станкостроительной и инструментальной промышленности

Зам. министра Н.А. Паничев

УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 20 сентября 1983 г. № 4463

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ГОЛОВКИ РЕВОЛЬВЕРНЫЕ ДЛЯ
ТОКАРНО-РЕВОЛЬВЕРНЫХ СТАНКОВ

Типы и основные размеры

Turret heads for turret lathes.

Types and basic dimensions

ГОСТ
3859-83

Взамен
ГОСТ 3859-72

Постановлением Государственного комитета СССР по стандартам от 20 сентября 1983 г. № 4463 срок действия установлен

с 01.01.85

до 01.01.95

Несоблюдение стандарта преследуется по закону

1. Настоящий стандарт распространяется на круглые и шестигранные револьверные головки для универсальных токарно-револьверных станков с вертикальной и горизонтальной осью револьверной головки.

2. Револьверные головки должны изготовлять следующих типов:

А и В - круглые;

Б - шестигранные.

Головки типа В должны изготовлять в следующих исполнениях:

1 - с цилиндрическим центрирующим отверстием;

2 - с конусным центрирующим отверстием.

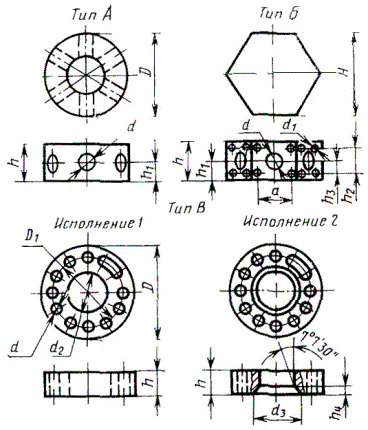

3. Основные размеры револьверных головок должны соответствовать указанным на чертеже и в таблице.


Размеры в мм

Тип головки

Исполнения

Габаритные размеры головки

d* (пред. откл. по Н7)

D1

h1

h2

h3

h4

а

d1 для отверстия

d2, (пред. откл. по Н6)

d3

Наибольший диаметр обрабатываемого прутка для станков

D

H

h

гладкого

резьбового

Номин.

Пред. откл.

с револьверным суппортом, перемещающимся по станине

с ползуном, перемещающимся по салазкам револьверного суппорта

А

-

150

-

60

20

-

25

-

-

-

-

-

-









16; 20

-

180

-

75

30**; 32

-

32

-

-

-

-

-

-

-

-

-

-

25; 32

Б

-

-

150

60

20

-

25

35

10

-

40

-

М8

-

-

-

-

16; 20

-

-

180

75

30**; 32

-

32

40

12

-

55

-

М10

-

-

-

-

25; 32

-

-

220

100

40

-

40

50

16

-

70

-

М10

-

-

-

25; 32

40; 50

-

-

280

130

60; 65***

-

60

60

25

-

90

13

М12

-

-

-

40; 50

-

-

-

350

175

100; 95***

-

90

70

35

-

115

17

-

-

-

-

65; 80

-

-

-

440

230

125

-

120

110

55

-

150

22



-

-

-

100; 125

-

-

-

560

300

160

-

160

160

80

-

220

26

-

-

-

-

160; 200

-

в

1

195

-

36

20; 30**; 32

125

-

-

-

-

-

-

-

80

-

-

-

16; 20

2

11

-

63,513

+0,003

-0,005

1

250

-

40

20; 30**; 32; 40

170

-

-

-

-

-

-

-

100

-

-

-

25; 32

2

13

-

82,563

+0,004

-0,006

1

280

-

45

200

-

-

-

-

-

-

-

130

-

-

-

40; 50

2

14

-

106,375

+0,004

-0,006

1

375

-

50

40; 50

270

-

-

-

-

-

-

-

170

-

-

-

65; 80

2

16

-

139,719

+0,004

-0,008

____________

* В одной и той же головке типа В значения d могут быть разные, но выбираемые из ряда, указанного для данного исполнения.

** Непредпочтителен.

*** При новом проектировании не применять.


Примечание. Чертеж не определяет конструкцию головок.

4. Неуказанные предельные отклонения - по рабочим чертежам.

5. Метрическая резьба с углом профиля 60°, поле допуска - 7Н по ГОСТ 16093-81.

6. Револьверные головки для универсальных токарно-револьверных станков с крестовыми салазками револьверного суппорта, с числовым программным управлением, а также револьверные головки для точной и быстрой настройки инструментов в сменных резцовых блоках изготовляют по согласованию между изготовителем и потребителем.
