ГОСТ 3055-69

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ



РУКОЯТКИ
С ШАРОВОЙ ГОЛОВКОЙ

КОНСТРУКЦИЯ







ИПК ИЗДАТЕЛЬСТВО СТАНДАРТОВ

Москва



МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

РУКОЯТКИ С ШАРОВОЙ ГОЛОВКОЙ

Конструкция

Ball head handles.

Design

ГОСТ
3055-69

Взамен

ГОСТ 3055-45

Постановлением Комитета стандартов, мер и измерительных приборов при Совете Министров СССР от 13 июня 1969 г. № 680 дата введения установлена

01.07.70

Ограничение срока действия снято Постановлением Госстандарта СССР от 20.04.89 № 1030

Настоящий стандарт распространяется на рукоятки с шаровой головкой, предназначенные для станочных приспособлений.

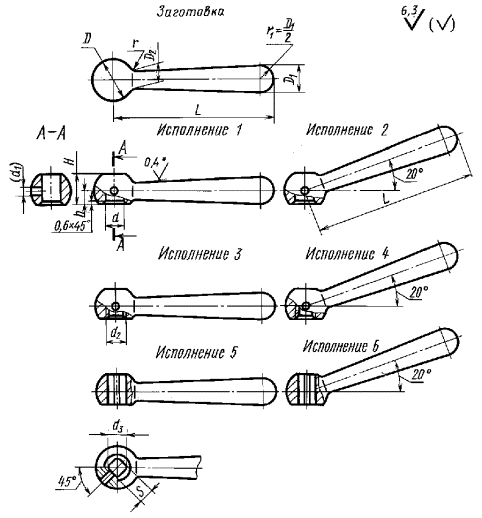

1. Конструкция и размеры рукояток должны соответствовать указанным на чертеже и в таблице.

* Шероховатость поверхности после покрытия.

Примечание. Размер в скобках - после сборки. Отверстие d1 под шрифт просверлить насквозь и развернуть с полем допуска К7.

Размеры в мм

Обозначение рукояток

Применяемость

Исполнение

L

D

D1

D2

Н

h

d

Н7

d1

d2

d3

S

D11

r

Масса, кг ≈

7061-0001



Заготовка









-

-

-

-

-

-

-



0,042

7061-0002



1













8



-

-

-





7061-0003



2

63

16

10

7





0,036

7061-0004



3









12,0

5,0

-

3

M8

-

-





7061-0005



4



















7061-0006



5













-



-

7,0

5

1,6

0,037

7061-0007



6

















7061-0008



Заготовка









-

-

-

-

-

-

-



0,086

7061-0009



1













-



-

-

-



0,074

7061-0010



2

80

20

13

9









7061-0011



3









14,5

6,0

-

3

М10

-

-



0,076

7061-0012



4

















7061-0013



5













-



-

9,9

7



0,077

7061-0014



6

















7061-0015



Заготовка









-

-

-

-

-

-

-



0,164

7061-0016



1













17



-

-

-



0,141

7061-0017



2

100

25

16

11









7061-0018



3









19,0

8,0

-

4

M12

-

-



0,142

7061-0019



4

















7061-0020



5













-



-

12,7

9

2,5

0,144

7061-0021



6















7061-0022



Заготовка









-

-

-

-

-

-

-



0,327

7061-0023



1













16



-

-

-



0,278

7061-0024



2

125

32

20

14











7061-0025



3









24,0

10,0

-

5

М16

-

-



0,285

7061-0026



4

















7061-0027



5













-



-

15,0

11



0,297

7061-0028



6

















7061-0029



Заготовка









-

-

-

-

-

-

-



0,665

7061-0030



1













20



-

-

-



0,564

7061-0031



2

160

40

25

18







4,0

7061-0032



3









30,0

12,5

-

6

М20

-

-



0,577

7061-0033



4

















7061-0034



5













-



-

19,3

14



0,591

7061-0035



6

















7061-0036



Заготовка









-

-

-

-

-

-

-



1,310

7061-0037



1













25



-

-

-



1,140

7061-0038



2

200

50

32

22







4,0

7061-0039



3









40,0

18,0

-

8

М24

-

-



1,170

7061-0040



4

















7061-0041



5













-



-

23,2

17



1,160

7061-0042



6

















Пример условного обозначения рукояток с шаровой головкой исполнения 1, размером L = 63 мм:

Рукоятка 7061-0002 ГОСТ 3055-69

То же, заготовки рукоятки размером L = 63 мм:

Заготовка 7061-0001 ГОСТ 3055-69

(Измененная редакция, Изм. № 1, 2).

2. Материал - сталь марки 45 по ГОСТ 1050-88. Допускается замена на сталь других марок с механическими свойствами не ниже, чем у стали марки 45.

3. Твердость головок рукояток исполнений 5 и 6 - 35 ... 40 HRC.

4. Неуказанные предельные отклонения размеров: Н14, h14, ±t2/2.

5. Резьба метрическая - по ГОСТ 24705-81. Поле допуска резьбы - 6Н по ГОСТ 16093-81.

4, 5. (Измененная редакция, Изм. № 2).

6. Размеры фасок для резьбы - по ГОСТ 10549-80.

7. По соглашению с потребителем рукоятки исполнений 3 - 6 допускается изготавливать без отверстия d1.

8. (Отменен, Изм. № 1).

9. Покрытие наружных поверхностей рукояток всех исполнений - Х.18.м (обозначение покрытия - по ГОСТ 9.306-85). По соглашению с потребителем допускается применение других видов защитно-декоративных или защитных покрытий.

10. Посадочные поверхности покрыть смазкой солидол Ж по ГОСТ 1033-79.

(Измененная редакция, Изм. № 2).

11. Маркировать: наименование изделия, его обозначение, обозначение настоящего стандарта и товарный знак предприятия-изготовителя. Маркировку нанести на тару или упаковку для партии рукояток одного типоразмера.

12. Примеры применения рукояток с шаровой головкой указаны в приложении.

(Введен дополнительно, Изм. № 2).

ПРИЛОЖЕНИЕ

Справочное

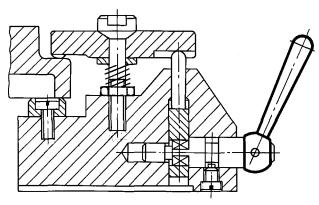

ПРИМЕРЫ ПРИМЕНЕНИЯ РУКОЯТОК С ШАРОВОЙ ГОЛОВКОЙ

Пример 1

Пример 2
