ГОСТ 28908-91

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ



КРАНЫ ШАРОВЫЕ И ЗАТВОРЫ ДИСКОВЫЕ

СТРОИТЕЛЬНЫЕ ДЛИНЫ









ИПК ИЗДАТЕЛЬСТВО СТАНДАРТОВ

Москва



МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

КРАНЫ ШАРОВЫЕ И ЗАТВОРЫ ДИСКОВЫЕ

Строительные длины

Ball valves and disk gate valves.

End-to-end (face-to-face) dimensions

ГОСТ
28908-91

Дата введения 01.01.92

Настоящий стандарт распространяется на шаровые краны муфтовые, штуцерные, фланцевые и под приварку и дисковые запорные и регулирующие фланцевые затворы, под приварку и стяжные, и устанавливает размеры строительных длин при новом проектировании.

Стандарт не распространяется на сантехнические краны, краны и затворы из неметаллических материалов и футерованные.

Требования настоящего стандарта являются обязательными.

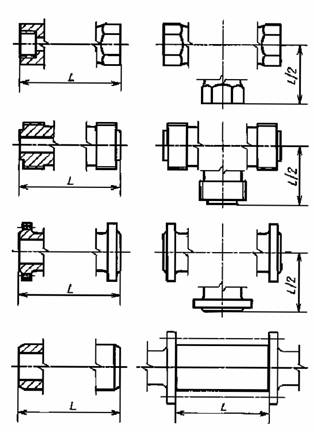

1. Строительные длины должны соответствовать указанным на чертеже и в табл. 1 - 5.

Таблица 1

Строительные длины муфтовых и штуцерных шаровых кранов

Размеры в мм

Условный проход DN

Строительная длина кранов L

муфтовых

штуцерных

при номинальном давлении PN, МПа (кгс/см2)

до 1,6 (16)

до 4,0 (40)

6,3 - 16,0 (63 - 160)

Ряд 1

Ряд 2

Ряд 1

Ряд 2

6

50

70

76

100

110

10

60

75

80

100

100

15

75

85

105

120

120

20

80

95

110

130

130

25

90

105

120

150

150

32

110

120

145

-

-

40

120

130

150

-

-

50

140

150

-

-

-

65

185

185

-

-

-

80

205

205

-

-

-

Примечание. Размеры по рядам 1 и 2 выбираются в зависимости от конструкции корпуса.

Таблица 2

Строительные длины фланцевых шаровых кранов и шаровых кранов под приварку

Размеры в мм

Условный проход DN

Строительная длина L при номинальном давлении PN, МПа (кгс/см2)

до 1,6 (16)

2,5 - 4,0 (25 - 40)

6,3 - 10,0 (63 - 100)

12,5 - 16,0 (125 - 160)

20,0 - 32,0 (200 - 320)

Ряд 1*

Ряд 2

Ряд 3

Ряд 1

Ряд 2

10

102

130

130

-

130

-

-

-

15

108

130

130

140

130

165

230

-

20

117

130

150

152

150

190

260

260

25

127

140

160

165

160

216

260

260

32

140

165

180

178

180

229

300

300

40

165

165

200

1900

200

241

300

300

50

178

203

230

216

230

292

350

350

65

190

222

290

241

290

330

400

-

80

203

241

310

283

310

356

450

-

100

229

305

350

305

350

432

520

-

125

254

356

400

381

400

508

600

-

150

267

394

480

403

419

480

559

700

-

200

292

457

600

502**

457

600

660

800

-

250

330

533

730

568**

502

730

787

900

-

300

356

610

850

648**

850

838

1050

-

350

381

686

980

762

980

889

-

-

400

406

762

1100

838

1100

991

-

-

450

432

864

1200

914

1200

1092

-

-

500

457

914

1250

991

1250

1194

-

-

600

508

1067

1450

1143

1450

1397

-

-

700

610

-

1650

-

1650

1549

-

-

800

660

-

1850

-

1850

-

-

-

1000

813

-

2250

-

2250

-

-

-

* Данный ряд не распространяется на:

полнопроходные краны DN > 40 мм с доступом в корпус сверху;

полнопроходные краны DN > 300 м.

** Для полнопроходных кранов.

Примечание. Размеры по рядам 1 - 3 выбираются в зависимости от конструкции корпуса.

Таблица 3

Строительные длины фланцевых дисковых запорных и регулирующих затворов

Размеры в мм

Условный проход DN

Строительная длина L при номинальном давлении PN, МПа (кгс/см2)

до 1,6 (16)

2,5 (25)

4,0 (40)

6,3 (63)

8,0 - 10,0 (80 - 100)

Ряд 1

Ряд 2

40

106

140

140

-

-

-

50

108

150

150

-

-

-

65

112

170

170

-

-

-

80

114

180

180

-

-

-

100

127

190

190

-

-

-

125

140

200

200

-

-

-

150

140

210

210

230

230

230

200

152

230

230

240

240

240

250

165

250

250

290

300

300

300

178

270

270

310

330

330

350

190

290

290

-

-

-

400

216

310

310

350

350

390

450

222

330

330

-

-

-

500

229

350

350

390

430

-

600

267

390

390

430

470

-

700

292

430

430

-

-

-

800

318

470

470

500

550

-

900

330

510

510

-

-

-

1000

410

550

550

-

-

-

1200

470

630

630

-

-

-

1400

530

710

710

-

-

-

1600

600

790

790

-

-

-

1800

670

870

870

-

-

-

2000

760

950

950

-

-

-

Примечание. Размеры по рядам 1 и 2 выбираются в зависимости от конструкции корпуса.

Таблица 4

Строительные длины стяжных дисковых запорных и регулирующих затворов

Размеры в мм

Условный проход DN

Строительная длина L при номинальном давлении PN, МПа (кгс/см2)

до 1,6 (16)

2,5 (25)

4,0 (40)

6,3 (63)

8,0 - 10,0 (80 - 100)

16,0 (160)

Ряд 1

Ряд 2

Ряд 3

40

33

-

33

-

-

-

-

-

50

43

-

43

50

60

70

80

-

65

46

-

46

-

-

-

-

-

80

46

49

64

55

60

70

80

-

100

52

56

64

60

60

80

85

85

125

56

64

70

-

-

-

-

-

150

56

70

76

65

65

90

100

115

200

60

71

89

70

80

100

125

125

250

68

76

114

80

90

125

125

150

300

78

83

114

100

100

125

150

175

350

78

92

127

-

-

-

-

-

400

102

102

140

100

125

150

175

-

450

114

114

152

-

-

-

-

-

500

127

127

152

125

150

175

220

-

600

154

154

178

150

175

220

-

-

700

165

-

229

175

200

-

-

-

800

190

-

241

200

220

-

-

-

900

203

-

241

-

-

-

-

-

1000

216

-

300

-

-

-

-

-

1200

254

-

350

-

-

-

-

-

1400

-

-

390

-

-

-

-

-

1600

-

-

440

-

-

-

-

-

1800

-

-

490

-

-

-

-

-

2000

-

-

540

-

-

-

-

-

Примечание. Размеры по рядам 1 - 3 выбираются в зависимости от конструкции корпуса.

Таблица 5

Строительные длины дисковых запорных и регулирующих затворов

Размеры в мм

Условный проход DN

Строительная длина L при номинальном давлении PN, МПа (кгс/см2)

до 2,5 (25)

4,0 - 6,3 (40 - 63)

8,0 (80)

10,0 (100)

150

220

220

220

250

200

250

250

250

300

250

300

300

300

350

300

350

350

350

380

400

400

400

400

430

500

450

450

510

510

600

600

600

630

630

700

680

680

680

750

800

750

750

750

-

1000

800

800

800

-

1200

850

-

-

-

1400

1000

-

-

-

1600

1000

-

-

-

1800

1000

-

-

-

2000

1000

-

-

-

2200

1000

-

-

-

2400

1100

-

-

-

Примечание. Строительные длины для типоразмеров арматуры одной конструкции должны выбираться из одного ряда.

2. Предельные отклонения размеров строительных длин должны соответствовать указанным в табл. 6 и 7.

Таблица 6

Размеры в мм

Строительная длина

Предельные отклонения длин

Строительная длина

Предельные отклонения длин

фланцевой и стяжной арматуры

арматуры под приварку

фланцевой и стяжной арматуры

арматуры под приварку

   До 250

±2

±4

Св.  800 до   1000

±5

±8

  Св.       250 до  500

±3

±5

»    1000 »    1600

±6

±10

    »  500  »    800

±4

±6

»    1600 »    2250

±8

±12

Таблица 7

Размеры в мм

Строительная длина

Предельные отклонения размеров муфтовой и штуцерной арматуры

До 100

+1,0

-1,5

Св. 100 до 200

+1,0

-2,0

Св. 200

+1,5

-2,0

3. Размеры строительных длин арматуры, проектируемой и изготовляемой для замены существующих в действующих установках, по согласованию с заказчиком могут отличаться от установленных в стандарте.





ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТАН И ВНЕСЕН Министерством тяжелого машиностроения СССР

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по управлению качеством продукции и стандартам от 30.01.91 № 81

3. ВВЕДЕН ВПЕРВЫЕ

4. Стандарт соответствует международному стандарту ИСО 5752-79 «Арматура металлическая для фланцевых трубопроводных систем. Размеры строительных длин для проходной и угловой арматуры» на фланцевые шаровые краны и дисковые затворы

5. ПЕРЕИЗДАНИЕ
