ГОСТ 28598-90

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

КОНВЕЙЕРЫ ШАХТНЫЕ СКРЕБКОВЫЕ
ПЕРЕДВИЖНЫЕ

ОСНОВНЫЕ ПАРАМЕТРЫ И РАЗМЕРЫ

Москва
Стандартинфор
2005

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

КОНВЕЙЕРЫ ШАХТНЫЕ СКРЕБКОВЫЕ ПЕРЕДВИЖНЫЕ

Основные параметры и размеры

Armoured face conveyors.
Basic parameters and dimensions

ГОСТ
28598-90

Дата введения 01.01.91

Настоящий стандарт распространяется на шахтные скребковые передвижные конвейеры (далее - конвейеры), оснащенные тяговым органом с круглозвенными цепями, расположенными в рештаке с боковинами из специального проката, предназначенные для транспортирования угля из очистных забоев пластов мощностью не менее 0,55 м, подвигающихся по простиранию с углом падения до 35° при отсутствии скатывания кусков угля (для конвейеров с цепями, расположенными в центре - до 30°) и до 10° по падению и восстанию при работе с узкозахватными комбайнами и стругами.

Стандарт не распространяется на специальные скребковые передвижные конвейеры, в том числе конвейеры с горизонтально-замкнутым тяговым органом, угловые и тормозные, а также на конвейеры, изготовляемые по разовому или индивидуальному заказу.

Параметры и размеры, указанные в графах 1, 2, 3, 9, 10 таблицы и пп. 5, 6 и 7 стандарта являются обязательными.

1. Конвейеры следует изготовлять следующих исполнений:

1 - с одной центрально расположенной цепью (черт. 1);

2 - с двумя центрально расположенными цепями (черт. 2);

3 - с двумя цепями, расположенными в направляющих рештачного става (черт. 3);

Черт. 1

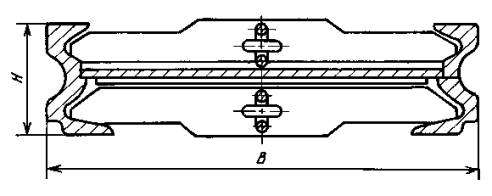

Черт. 2

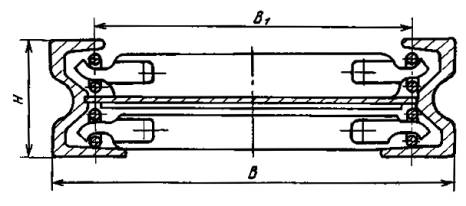

Черт. 3

Примечание. Черт. 1 - 3 не определяют конструкцию.

2. Основные параметры и размеры конвейеров должны соответствовать указанным на чертежах и в таблице.


Размер рештака по боковинам, м

Размер цепи (диаметр×шаг), мм

Число цепей

Расстояние между осями цепей, мм

Номинальная мощность одного электродвигателя, кВт

Производительность, т/мин, не менее

80 %-ный полный ресурс рештачного става, тыс.т., не менее

Высота Н

Ширина В

Длина

нагрузка на забой, т/сут

для конвейеров

серийно выпускаемых

вновь разрабатываемых

1

2

3

4

5

6

7

8

9

10

170

500*

1350

1500

20´80

1

-

55*, 90, 110

4

180/510

500/1000

632

20´80

1; 2

90

6

270/800

24´86

100

190

542*

(498)

1500 (1350)

18´64

2

400 (350)

55, 90*, 110, 160, 200

4

180/510

642

1500

18´64

2

500

7

290/920

1900

24´86

1; 2

480

225

632

1500

1900

26´92

1; 2

120

55*, 110, 160, 200, 250, 315

8

650/1500

1500/3000

732

1500

26´92

120

12

28×100

130

30×108

140

245*

754*

1500

24´86

2

600

12

480/1130

-

250 и более

800 и более

1500

30×108

2

140 и более

55*, 110, 160, 200, 250, 315

18

-

3000/5000

32´114

______

* Допускается для серийно выпускаемых конвейеров. Значения, приведенные в скобках, непредпочтительны.

Примечания:

1. Производительность и 80 %-ный ресурс рештачного става приведены для скорости движения тягового органа 1 м/с.

2. 80 %-ный ресурс рештачного става соответствует среднесуточной нагрузке на забой, приведенной в знаменателе. При изменении среднесуточной нагрузки ресурс меняется пропорционально.

3. Для конвейеров струговых установок 80 %-ный ресурс рештачного става составляет 80 % указанных значений.

4. При транспортировании антрацита, а также при работе с наличием агрессивных вод 80 %-ный полный ресурс рештачного става составляет 50 % указанного в таблице.


3. Скорость движения тягового органа должна быть не более 1,4 м/с.

4. В нормативно-технических документах (НТД) на конвейеры указывают 80 %-ные ресурсы до замены основных сборочных единиц.

Номенклатуру сборочных единиц и сроки введения показателя устанавливают по согласованию разработчика (изготовителя) и заказчика (потребителя).

5. Показатели «удельная масса» и «удельный расход электроэнергии» должны быть указаны в отраслевой НТД на конвейеры.

6. Корректированный уровень звуковой мощности, определяемый по ГОСТ 12.1.003 и ГОСТ 12.1.028*, должен устанавливаться в отраслевой НТД на конвейеры.

_____

* На территории Российской Федерации действует ГОСТ Р 51402-99.

7. Конвейеры должны соответствовать требованиям безопасности ГОСТ 27039 и «Нормативам по безопасности забойных машин и комплексов», утвержденным Госгортехнадзором СССР.

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТАН И ВНЕСЕН Министерством угольной промышленности СССР

РАЗРАБОТЧИКИ

И.С Солопий; Н.И. Потапова; Б.П. Грязнов, канд. техн. наук; Б.А. Эйдерман, д-р техн. наук; АЗ. Ульяновский; В.Д. Карпухин, канд. техн. наук; О.В. Миронова

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по управлению качеством продукции и стандартам от 27.06.90 № 1950

3. ВВЕДЕН ВПЕРВЫЕ

4. Стандарт соответствует СТ СЭВ 2618-80

5. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Обозначение НТД, на который дана ссылка

Номер пункта

ГОСТ 12.1.003-83

6

ГОСТ 12.1.028-80

6

ГОСТ 27039-86

7

6. ПЕРЕИЗДАНИЕ. Май 2005 г.
