ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР



СИГНАЛЫ ПЕРЕДАЧИ ДАННЫХ,
ПОСТУПАЮЩИЕ В КАНАЛЫ СВЯЗИ

ЭНЕРГЕТИЧЕСКИЕ ПАРАМЕТРЫ



ГОСТ 26557-85







ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО СТАНДАРТАМ
Москва



ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

СИГНАЛЫ ПЕРЕДАЧИ ДАННЫХ,
ПОСТУПАЮЩИЕ В КАНАЛЫ СВЯЗИ

Энергетические параметры

Data transmission signals entering
in the communication channels.

Energetic parameters

ГОСТ
26557-85

Постановлением Государственного комитета СССР по стандартам от 17 июня 1985 г. № 1679 срок действия установлен

с 01.07.86

до 01.07.91

Несоблюдение стандарта преследуется по закону

1. Настоящий стандарт распространяется на сигналы передачи данных, поступающие в коммутируемые (ТФ) и некоммутируемые (ТЧ) проводные каналы связи тональной частоты систем с частотным разделением каналов (ЧРК) при скоростях работы до 9600 бит/с включительно и в первичные широкополосные каналы (ПШК) систем с ЧРК при скоростях работы 48000 и 64000 бит/с.

Стандарт устанавливает основные энергетические параметры сигналов.

Стандарт соответствует рекомендациям МККТТ V.2, V.21, V.22bis, V.27bis, V.29, V.36.

Пояснения терминов, применяемых в стандарте, приведены в справочном приложении.

2. Энергетические параметры сигналов передачи данных, поступающие в коммутируемые двухпроводные и некоммутируемые каналы тональной частоты

2.1. Уровень средней мощности сигналов на выходе передатчика устройства преобразования сигналов устанавливают в зависимости от затухания абонентской (соединительной) линии таким образом, чтобы в точке нулевого относительного уровня средняя мощность сигнала не превышала значений, приведенных в табл. 1.

Таблица 1

Тип какала

Скорость работы, бит/с

Максимальная среднеминутная мощность

Максимальная среднечасовая мощность

ТФ

-

50 мкВт0 (-13 дБм0)

32 мкВт0 (-15 дБм0)

ТЧ

До 2400 включительно

32 мкВт0 (-15 дБм0)

Свыше 2400

50 мкВт0* (-13 дБм0)

32 мкВт0 (-15 дБм0)

* В период наибольшей нагрузки при коэффициенте использования канала 0,6.

2.2. Значение максимальной эквивалентной мощности сигнала должно быть:

65 мкВт0 - при скорости передачи данных 2400 бит/с;

200 мкВт0   »          »               »              »      4800 бит/с.

2.3. Полосы частот (fверхн. - fнижн.), в которых формируется линейный сигнал данных, указаны в табл. 2.

Таблица 2

Скорость передачи данных, бит/с

Тип канала связи

Несущая частота, Гц

Вид модуляции

Занимаемая полоса частот, Гц

300

ТЧ, ТФ

По ГОСТ 20855-83

910 - 1250 (канал 1)

1580 - 1920 (канал 2)

1200

ТЧ

900 - 2500

ТФ

650 - 1750 (канал 1)

1850 - 2950 (канал 2)

2400

ТЧ

600 - 3000

4800

ТЧ

1800

Дифференциальная восьмифааовая

600 - 3000

9600

ТЧ

3000

Амплитудно-фазовая с частично подавленной верхней боковой полосой частот

400 - 3300

1700, 1800

Амплитудно-фазовая с двумя боковыми полосами частот

400 - 3200

До 75

ТЧ, ТФ

-

Частотная

370 - 470

Примечание. Скорости передачи до 75 бит/с используют в обратном канале.

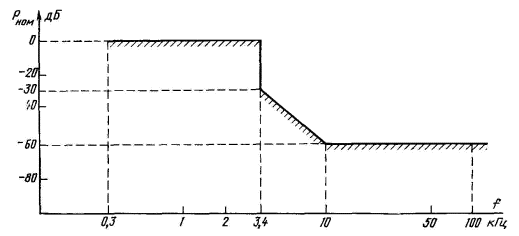

2.4. Спектральная плотность мощности вне полосы канала, определенная относительно номинального уровня мощности сигнала, должна находиться в пределах значений, определенных ломаной линией, приведенной на черт. 1.

Черт. 1

3. Энергетические параметры сигналов передачи данных, поступающих в первичные широкополосные каналы

3.1. Значение максимальной среднечасовой мощности сигнала не должно быть более 384 мкВт0 (-4,3 дБм0).

Черт. 2

Значение максимальной среднеминутной мощности сигнала не должно быть более 550 мкВт0 (-2,6 дБм0).

Значение максимальной эквивалентной мощности сигнала не должно быть более 2200 мкВт0.

3.2. Спектральная плотность мощности внутри полосы канала должна соответствовать требованиям ГОСТ 24174-80.

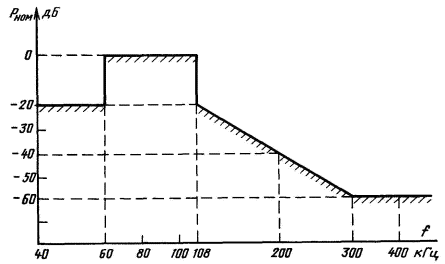

3.3. Спектральная плотность мощности вне полосы канала, определенная относительно номинального уровня мощности сигнала, должна находиться в пределах значений, определенных ломаной линией, указанных на черт. 2.

ПРИЛОЖЕНИЕ

Справочное

ПОЯСНЕНИЯ ТЕРМИНОВ, ПРИМЕНЯЕМЫХ В НАСТОЯЩЕМ СТАНДАРТЕ

Термин

Пояснение

Максимальная среднечасовая мощность

Мощность, которая может быть превышена с вероятностью не более заданного малого значения e = 10-2

Максимальная среднеминутная мощность

Мощность, которая может быть превышена с вероятностью не более заданного малого значения e = 10-3

Максимальная эквивалентная мощность

Эффективная мощность синусоидального сигнала, амплитудное значение напряжения (мощности) которого равно максимальному мгновенному напряжению (мощности) исследуемого сигнала

Мгновенная мощность

Мощность сигнала в отдельные моменты времени

Максимальная мгновенная мощность

Мощность, которая может быть превышена с вероятностью не более заданного малого значения e (для индивидуальных сигналов e = 10-3)
