ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

АППАРАТЫ ЛЕТАТЕЛЬНЫЕ

Технические требования к надписям.
Цвета окраски агрегатов

Flying apparatus. Technical requirements for superscriptions.
Assemblies coloration codes

ГОСТ
2645-71

Взамен
ГОСТ 2645-44

Постановлением Государственного комитета стандартов Совета Министров СССР от 4/II 1971 г. № 172 срок введения установлен

с 1/VII 1971 г.

Несоблюдение стандарта преследуется по закону

Настоящий стандарт распространяется на летательные аппараты, предназначенные для передвижения в атмосфере или космическом пространстве, и устанавливает технические требования к инструктивным, предупредительным и указательным надписям на летательных аппаратах и агрегатах, а также на цвета окраски наружных поверхностей агрегатов бортовых систем летательных аппаратов.

Стандарт не распространяется на опознавательные и заводские знаки, на цвета защитно-декоративных покрытий внешних поверхностей кожухов блоков бортового оборудования, устанавливаемого в кабинах летательных аппаратов.

1. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ К НАДПИСЯМ

1.1. Надписи (буквы, цифры и знаки) должны быть четкими в течение всего срока эксплуатации изделия. Примеры надписей приведены в справочном приложении.

1.2. Надписи наносят непосредственно на поверхности летательных аппаратов и агрегатов в рамке или без рамки либо на табличках.

Примечания:

1. Размеры рамок должны соответствовать размерам табличек по ГОСТ 12971-67

2. Форма и размеры табличек для надписей по ГОСТ 12970-67 и ГОСТ 12971-67.

3. Способ крепления табличек к изделию жесткий (любой): заклепками, винтами, специальным клеем и т.д.

1.3. В надписях допускается сокращение слов, если при этом не искажается их смысл или не появляется возможность различного понимания.

1.4. Цвет надписей и фона должен быть резко контрастным, например: белый по черному фону, черный по белому или серебристому и т.д. Исключение составляют предупредительные надписи, которые наносят только красным цветом по любому фону (кроме красного). По красному фону предупредительные надписи наносят белым цветом.

1.5. Способ нанесения надписей любой - гравировка, литье, типографский, по трафарету и т.д. и выбирается разработчиком изделия, исходя из условий его эксплуатации.

1.6. Шрифт и знаки для выполнения надписей по размерам, начертанию и построению, а также расстоянию между буквами в словах, между строками и словами - по ГОСТ 2930-62.

1.7. Стрелки к надписям, указывающие направление или фиксирующее положение, должны соответствовать черт. 1 и 2, а их размеры - выбираться из следующего ряда (в мм): 0,5; 0,6; 0,8; 1,0, 1,2; 1,6; 2,0; 2,5; 3,0; 4,0; 5,0; 6,0; 8,0; 10,0.

Черт. 1

Черт. 2

1.8. Стрелки при выполнении надписей внутри их контура по начертанию должны соответствовать черт. 3, а их размеры - величинам, приведенным в табл. 1.

Таблица 1

мм

b1

4

6

8

10

12

16

20

25

s

0,5

0,8

1,0

1,2

1,6

2,0

2,5

2,5

Черт. 3

Примечания:

1. Длина стрелок выбирается в зависимости от объема наносимой информации.

2. Размеры стрелок в сторону увеличения получают умножением на 10.

2. ЦВЕТА ОКРАСКИ АГРЕГАТОВ

2.1. Наружные поверхности агрегатов (в зависимости от системы, в которой работают агрегаты, и независимо от рабочей среды) должны окрашиваться в опознавательные цвета согласно табл. 2.

Таблица 2

Наименование системы

Цвет окраски агрегатов

Номера эталонов цвета по картотеке ГИПИ ЛКП

Топливная

Желтый

204; 206; 220; 221

Окислителя

Синий

425; 426; 427; 428

Пневматическая

Черный

833; 837; 850

Гидравлическая

Серый

812; 813

Масляная

Коричневый

612; 616

Противопожарная

Красный

9; 10; 11; 18

Кислородная

Голубой

423; 424

Охлаждения

Зеленый

311; 312; 313; 314; 315; 316

Кондиционирования

Черный

833; 837; 850

Противообледенитьлая:





воздушно-тепловая

Черный

833; 837; 850

жидкостная

Светло - коричневый

924; 935

Статического давления воздуха

Белый

802; 803; 804; 805

Полного давления воздуха

Черный

833; 837; 850

Нейтрального газа

Белый

802; 803; 804; 805

Водоснабжения

Зеленый

311; 312; 313; 314; 315; 316

2.2. Агрегаты, работающие при температурах, под действием которых цвет окраски меняется, разрешается окрашивать в серебристый цвет.

2.3. У агрегатов, изготовленных из нержавеющих сталей или имеющих стойкие гальванические покрытия, окраску наружных поверхностей разрешается не производить. В этом случае на корпусе агрегата должна быть нанесена цветная полоса.

Цвет полосы определяют по табл. 2. Место нанесения и размер цветной полосы должны назначаться в чертежах разработчиком агрегата.

2.4. Агрегаты, работающие одновременно на разных видах рабочих сред (гидроаккумулятор, топливо-масляный радиатор и др.), должны окрашиваться в цвет, предусмотренный для системы, в которой они устанавливаются.

2.5. Агрегаты, устанавливаемые в линиях слива, дренажа, аварийной системы и т.п., должны окрашиваться в цвет, предусмотренный для основной системы.

ПРИЛОЖЕНИЕ к ГОСТ 2045-71

(Справочное)

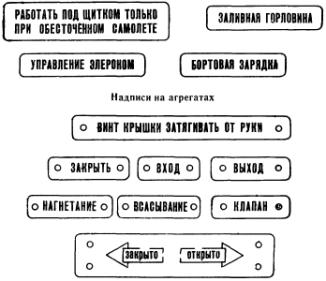

ПРИМЕРЫ НАДПИСЕЙ

Надписи на летательных аппаратах
