ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР



РЕЛЬСЫ ОСТРЯКОВЫЕ ОР75

РАЗМЕРЫ



ГОСТ 26168-84





ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО СТАНДАРТАМ

Москва





РАЗРАБОТАН Министерством путей сообщения

ИСПОЛНИТЕЛИ

Н. Н. Елсаков; Т. И. Кузнецова; Ю. Н. Петров; В. П. Демидов; С. О. Сурин; Т. А. Демидова; К. С. Исаев; В. Д. Черников; В. Г. Альбрехт; Н. Н. Путря; Б. Э. Глюзберг; В. Г. Донец; В. Д. Нестеров; Н. Ф. Левченко; В. Ф. Коваленко; Ю. М. Таптыгин; А. Н. Жученко; Л. И. Иванисенко

ВНЕСЕН Министерством путей сообщения

Зам. министра С. А. Пашинин

Министерством черной металлургии СССР

Зам. министра А. Ф. Борисов

УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 25 апреля 1984 г. № 1434



ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

РЕЛЬСЫ ОСТРЯКОВЫЕ ОР75

Размеры

Switch point rails OP75. Dimensions

ГОСТ
26168-84

Постановлением Государственного комитета СССР по стандартам от 25 апреля 1984 г. № 8 1434 срок действия установлен

с 01.01.86

до 01.01.91;

в части исполнения 1

с 01.01.88

1. Настоящий стандарт распространяется на остряковые рельсы ОР75 (далее - рельсы), применяемые в конструкциях верхнего строения железнодорожного пути.

2. Исполнения и размеры поперечного сечения рельсов должны соответствовать указанным на черт. 1 или 2.

Расчетные данные рельсов приведены в справочном приложении.

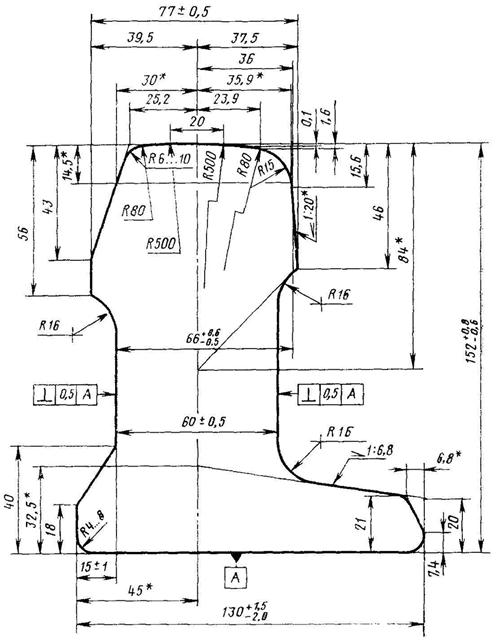

Исполнение 1

Описание: Untitled-1

* Размеры для справок.

Черт. 1

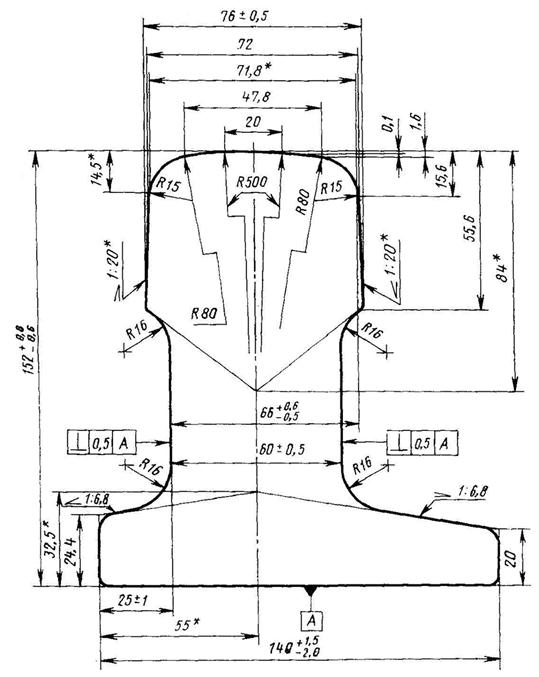

Исполнение 2

Описание: Untitled-1

* Размеры для справок.

Черт. 2

Условное обозначение острякового рельса ОР75 исполнения 1:

Рельс 1 ОР75 ГОСТ 26168-84

То же, исполнения 2:

Рельс 2 ОР75 ГОСТ 26168-84

3. Радиусы закруглений, не указанные на черт. 1 и 2, должны быть 2 - 6 мм.

4. Размеры с неуказанными предельными отклонениями обеспечивают инструментом и в готовых рельсах не контролируют.

5. Предельные отклонения выпуклости головки рельсов при измерении по оси симметрии не должны быть более ±0,5 мм.

6. Вогнутость подошвы рельсов не допускается.

Равномерная выпуклость подошвы по отношению к ее краям не должна быть более 0,5 мм.

7. Длина рельсов должна соответствовать указанной в заказе или быть кратной ей, но не должна превышать 25 м.

Предельные отклонения по длине рельсов с двумя фрезерованными торцами не должны превышать на каждый кратный отрезок рельса

± 4 мм - для рельсов длиной до 10 м;

± 6 мм      »         »           »       свыше 10 м.

Для рельсов с нефрезерованными торцами предельное отклонение по длине не должно превышать плюс 0,8 % номинального значения длины.

8. Соответствие профиля поперечного сечения рельсов размерам, установленным настоящим стандартом, должно определяться шаблонами, согласованными с инспекцией МПС.

Измерения следует проводить на расстоянии не менее 250 мм от торцов контролируемого рельса.

9. Технические требования - по ГОСТ 9960-74.

ПРИЛОЖЕНИЕ

Справочное

Расчетные данные рельсов

Наименования параметров

Норма для исполнений

1

2

Площадь поперечного сечения рельса, см2

114,4

117,7

Расстояние до центра тяжести, см:

от низа подошвы

6,79

6,68

от оси симметрии головки (в сторону большого плеча)

0,5

0,38

Момент инерции относительно осей, см4:

горизонтальный

2490

2600

вертикальный

820

910

Момент сопротивления, см3:

по низу подошвы

367

380

по верху головки

296

305

по боковой грани подошвы, наиболее удаленной от центра тяжести

103

112

Теоретическая масса 1 м рельса, кг*

89,58

92,15

* Теоретическая масса рельса определена исходя из номинальных размеров их поперечного сечения и плотности стали 7830 кг/м3.
