ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР



РЕЛЬСЫ КОНТРРЕЛЬСОВЫЕ РК75

РАЗМЕРЫ



ГОСТ 26110-84





ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО СТАНДАРТАМ

Москва



ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

РЕЛЬСЫ КОНТРРЕЛЬСОВЫЕ РК75

Размеры

Rails for PK75 check rails.

Dimensions

ГОСТ
26110-84

Постановлением Государственного комитета СССР по стандартам от 6 марта 1984 г. № 738 срок действия установлен

с 01.01.86

до 01.01.91

1. Настоящий стандарт распространяется на контррельсовые рельсы РК75, применяемые в конструкции верхнего строения пути с железнодорожными рельсами типа Р75.

Требования пп. 1 - 5, 7, 8 настоящего стандарта являются обязательными, требования п. 6 - рекомендуемыми.

(Измененная редакция, Изм. № 1).

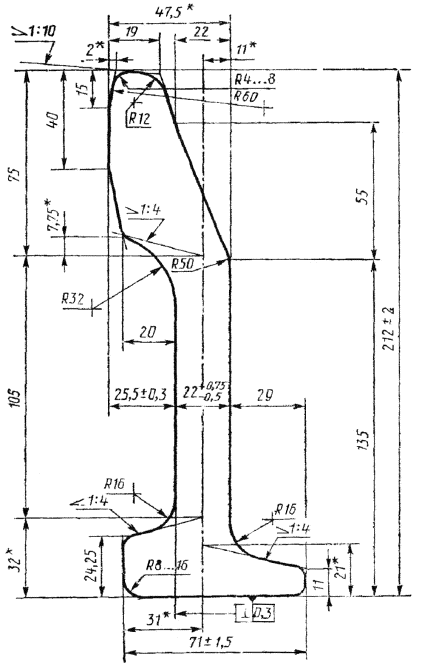

2. Размеры поперечного сечения контррельсовых рельсов РК75 должны соответствовать указанным на чертеже.

Расчетные данные рельсов приведены в справочном приложении.

(Измененная редакция, Изм. № 1).

* Размеры для справок.

(Измененная редакция, Изм. № 1).

Условное обозначение рельса контррельсового РК75:

Рельс РК75 ГОСТ 26110-84

3. Радиусы закруглений, не указанные на чертеже, должны быть от 2 до 6 мм.

4. Размеры с неуказанными предельными отклонениями обеспечивают Инструментом и в готовых рельсах не контролируют.

5. Выпуклость или вогнутость подошвы рельсов по отношению к ее краям должна быть равномерной и не превышать 0,5 мм.

6. Длину рельсов устанавливают по согласованию между потребителем и изготовителем.

Предельные отклонения по длине рельсов с двумя фрезерованными торцами не должны превышать ± 6 мм на каждый кратный отрезок рельса.

Для рельсов с нефрезерованными торцами предельное отклонение по длине не должно превышать плюс 0,8 % номинального значения длины.

(Измененная редакция, Изм. № 1).

7. Соответствие профиля поперечного сечения рельса размерам, установленным настоящим стандартом, должно определяться шаблонами, согласованными с инспекцией МПС. Измерение должно проводиться на расстоянии не менее 250 мм от торцов контролируемого рельса.

8. Технические требования - по ГОСТ 18232-83.

ПРИЛОЖЕНИЕ

Справочное

РАСЧЕТНЫЕ ДАННЫЕ

Площадь поперечного сечения рельса, см2                                                62,07

Расстояние до центра тяжести, см:

от низа подошвы                                                                                           9,66

от вертикальной грани головки                                                                  3,01

Момент инерции относительно осей, см4:

горизонтальной                                                                                             2690

вертикальной                                                                                                186

Момент сопротивления, см:

по низу подошвы                                                                                           279

по верху головки                                                                                           233

по боковой грани подошвы, более удаленной от центра

тяжести                                                                                                          40

Теоретическая масса 1 м рельса, кг                                                            48,6

Примечание. Теоретическая масса рельса определена исходя из номинальных размеров поперечного сечения рельса и плотности стали 7830 кг/м3.
