ГОСТ 24255-80

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ПЛАСТИНЫ РЕЖУЩИЕ СМЕННЫЕ
МНОГОГРАННЫЕ ТВЕРДОСПЛАВНЫЕ
РОМБИЧЕСКОЙ ФОРМЫ С УГЛОМ 55°
И ОТВЕРСТИЕМ

КОНСТРУКЦИЯ И РАЗМЕРЫ

Москва

Стандартинформ

2006

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ПЛАСТИНЫ РЕЖУЩИЕ СМЕННЫЕ
МНОГОГРАННЫЕ ТВЕРДОСПЛАВНЫЕ
РОМБИЧЕСКОЙ ФОРМЫ С УГЛОМ 55°
И ОТВЕРСТИЕМ

Конструкция и размеры

Rhombic throw-away (indexable) carbide cutting
inserts with 55° included angle and cylindrical holes
Design and dimensions

ГОСТ
24255-80

Дата введения 01.01.82

Требования настоящего стандарта являются обязательными.

(Введен дополнительно, Изм. № 1).

1. (Исключен, Изм. № 1).

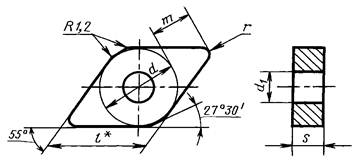

2. Конструкция и размеры пластин должны соответствовать указанным на чертеже и в таблице.

_______

* Размер для справок.

мм

Обозначение пластин класса допуска М

l

d

d1

s

r

т

цифровое

буквенно-цифровое

Применяемость*

13123-150408

DNMA-150408



15,5

12,700

5,16

4,76

0,8

6,478

13123-150412

DNMA-150412



1,2

6,015

13123-150608

DNMA-150608



6,35

0,8

6,478

13123-150612

DNMA-150612



1,2

6,015

13123-150616

DNMA-150616



1,6

5,552

13123-190608

DNMA-190608



19,3

15,875

6,35

6,35

0,8

8,327

13123-190612

DNMA-190612



1,2

7,865

13123-190616

DNMA-190616



1,6

7,402

________

* См. приложение 3.

Пример условного обозначения при заказе пластины из твердого сплава марки Т15К6, длиной режущей кромки l = 15,5 мм, толщиной s = 4,76 мм, радиусом r = 0,8 мм:

19 6613 0443 150408

3. Ориентировочная масса пластин указана в приложении 1.

4. Система обозначения пластин - по ГОСТ 19042.

5. Технические требования - по ГОСТ 19086.

6. Применяемые марки сплавов указаны в приложении 2.

(Введен дополнительно, Изм. № 1).

ПРИЛОЖЕНИЕ 1

Справочное

мм

Цифровое обозначение пластин

Ориентировочная масса пластин, г, из твердого сплава марок

Т5К10

Т14К8

Т15К6

13123-150408

8,52

7,72

7,58

13123-150412

8,35

7,57

7,44

13123-150608

11,40

10,30

10,10

13123-150612

11,10

10,10

9,93

13123-150616

10,80

9,79

9,62

13123-190608

17,90

16,20

15,90

13123-190612

17,60

16,00

15,70

13123-190616

17,30

15,70

15,40

ПРИЛОЖЕНИЕ 1. (Измененная редакция, Изм. № 1).

ПРИЛОЖЕНИЕ 2

Рекомендуемое

Применяемые марки сплавов пластин

Цифровой обозначение пластин

Основное применение

Применение по специальному заказу

13123-150408

№ 7

№ 5, № 6

13123-150412

-

№ 5, № 6, № 7

13123-150608

13123-150612

13123-150616

13123-190608

13123-190612

13123-190616

№ 5 - Т5К10; № 6 - Т14К8; № 7 - Т15К6.

ПРИЛОЖЕНИЕ 3

Справочное

Применяемость пластин

d

Обозначение

Пластины без стружколомающих канавок

радиус при вершине re

0,4

0,8

1,2

1,6

2,4

12,7

DNMA 1504

++

++

++

++

+++

DNMA 1506

+++

++

++

++

++

15,875

DNMA 1906

+++

++

++

++

++

Примечание. + - пластины основного применения, стандартизованные.

++ - пластины ограниченного применения, нестандартизованные.

+++ - пластины, не рекомендуемые для применения.

ПРИЛОЖЕНИЯ 2, 3. (Введены дополнительно, Изм. № 1).

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТАН И ВНЕСЕН Министерством цветной металлургии СССР

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 19.06.80 № 2915

3. В настоящий стандарт введен международный стандарт ИСО 3364-85 «Пластины сменные твердосплавные с радиусами при вершине с цилиндрическим крепежным отверстием. Размеры» в части пластин DNMA

4. ВВЕДЕН ВПЕРВЫЕ

5. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

6. Ограничение срока действия снято Постановлением Госстандарта СССР от 29.12.90 № 3632

7. ИЗДАНИЕ с Изменением № 1, утвержденным в декабре 1990 г. (ИУС 4-91)
