ГОСТ 22974.11-96

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ



ФЛЮСЫ СВАРОЧНЫЕ ПЛАВЛЕНЫЕ

Методы определения фторида кальция







МЕЖГОСУДАРСТВЕННЫЙ СОВЕТ
ПО СТАНДАРТИЗАЦИИ, МЕТРОЛОГИИ И СЕРТИФИКАЦИИ

Минск



Предисловие

1 РАЗРАБОТАН Межгосударственным техническим комитетом по стандартизации МТК 72; Институтом электросварки им. Е.О. Патона НАН Украины

ВНЕСЕН Государственным комитетом Украины по стандартизации, метрологии и сертификации

2 ПРИНЯТ Межгосударственным Советом по стандартизации, метрологии и сертификации (протокол № 9 от 12 апреля 1996 г.)

За принятие проголосовали:

Наименование государства

Наименование национального органа по стандартизации

Азербайджанская Республика

Азгосстандарт

Республика Беларусь

Госстандарт Беларуси

Республика Казахстан

Госстандарт Республики Казахстан

Российская Федерация

Госстандарт России

Республика Таджикистан

Таджикгосстандарт

Туркменистан

Главная государственная инспекция Туркменистана

Республика Узбекистан

Узгосстандарт

Украина

Госстандарт Украины

3 Постановлением Государственного комитета Российской Федерации по стандартизации и метрологии от 21 апреля 1999 г. № 134 межгосударственный стандарт ГОСТ 22974.11-96 введен в действие непосредственно в качестве государственного стандарта Российской Федерации с 1 января 2000 г.

4 ВЗАМЕН ГОСТ 22974.11-85

ГОСТ 22974.11-96

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ФЛЮСЫ СВАРОЧНЫЕ ПЛАВЛЕНЫЕ

Методы определения фторида кальция

Melted welding fluxes. Methods of calcium fluoride determination

Дата введения 2000-01-01

1 Область применения

Настоящий стандарт устанавливает пирогидролизный и титриметрический комплексонометрический методы определения фторида кальция при содержании от 1,5 до 65 %.

2 Нормативные ссылки

В настоящем стандарте использованы ссылки на следующие стандарты:

ГОСТ 61-75 Кислота уксусная. Технические условия

ГОСТ 83-79 Натрий углекислый. Технические условия

ГОСТ 1027-67 Свинец (II) уксуснокислый 3-водный. Технические условия

ГОСТ 3118-77 Кислота соляная. Технические условия

ГОСТ 3760-79 Аммиак водный. Технические условия

ГОСТ 3770-75 Аммоний углекислый. Технические условия

ГОСТ 4233-77 Натрий хлористый. Технические условия

ГОСТ 4234-77 Калий хлористый. Технические условия

ГОСТ 4328-77 Натрия гидроокись. Технические условия

ГОСТ 4461-77 Кислота азотная. Технические условия

ГОСТ 4463-76 Натрий фтористый. Технические условия

ГОСТ 5817-77 Кислота винная. Технические условия

ГОСТ 9147-80 Посуда и оборудование лабораторные фарфоровые. Технические условия

ГОСТ 9428-73 Кремний (IV) оксид. Технические условия

ГОСТ 10652-73 Соль динатриевая этилендиамин-N, N, N, N-тетрауксусной кислоты 2-водная (трилон Б)

ГОСТ 18300-87 Спирт этиловый ректификованный технический. Технические условия

ГОСТ 22974.0-96 Флюсы сварочные плавленые. Общие требования к методам анализа

3 Общие требования

Общие требования к методам анализа - по ГОСТ 22974.0.

4 Пирогидролизный метод определения фторида кальция

4.1 Сущность метода

Метод основан на разложении фторида кальция парами воды при температуре 1300 "С в присутствии катализатора. Выделившаяся фтористоводородная кислота с избытком пара увлекается в приемник, где титруется гидроксидом натрия.

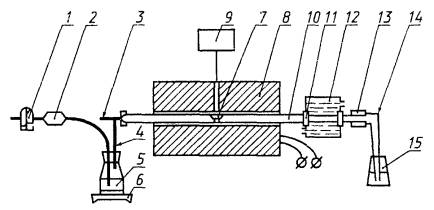

1 - промывная склянка для очистки воздуха или кислорода, заполненная раствором гидроксида натрия массовой концентрации 0,2 г/см3; 2 - шарообразная трубка, заполненная стеклянной ватой для улавливания капель воды со щелочью; 3 - нержавеющая трубка наружным диаметром 20 мм и внутренним - 18 мм, длиной 220 мм, которая входит в трубку 10 и герметично крепится хомутом; 4 - нержавеющая трубка диаметром 10 мм, приваренная к трубке 3; 5 - колба для получения пара; 6 - электрическая плитка; 7 - фарфоровая лодочка № 2 по ГОСТ 9147, предварительно прокаленная в муфельной печи при температуре 900 - 1000 °С в течение 4 - 5 ч; 8 - трубчатая электропечь с карборундовым нагревателем, обеспечивающая температуру (1300 ± 20) °С и установленная с наклоном 4° в сторону приемника; 9 - пирометр; 10 - фарфоровая или кварцевая трубка внутренним диаметром 20 - 22 мм; 11, 13 - резиновый уплотнитель; 12 - бачок для охлаждения трубки водой; 14 - форштос; 15 - приемник для титрования фтористоводородной кислотой

Рисунок 1 - Установка для определения содержания фторида кальция

4.2 Аппаратура, реактивы и растворы

Установка для определения содержания фторида кальция (рисунок 1).

Крючок, с помощью которого лодочки помещают в трубку и извлекают из нее, изготовлен из жаропрочной проволоки диаметром 3 - 5 мм, длиной 500 - 600 мм.

Натрия гидроксид по ГОСТ 4328, раствор массовой концентрации 0,2 г/см3 и раствор с молярной концентрацией эквивалента 0,02 моль/дм3.

Алюминия оксид безводный, прокаленный при температуре 1100 °С в течение 1 ч.

Спирт этиловый ректификованный технический по ГОСТ 18300.

Метиловый красный (индикатор).

Метиленовый голубой (индикатор).

Смешанный индикатор: 0,125 г метилового красного и 0,083 г метиленового голубого растворяют в 100 см3 этилового спирта; хранят в темной склянке.

Кислота соляная по ГОСТ 3118 молярной концентрации 0,02 моль/дм3 (фиксанал).

Массовую концентрацию раствора гидроксида натрия устанавливают по стандартному образцу флюса. Анализ стандартного образца проводят в тех же условиях, что и анализ исследуемого образца.

Массовую концентрацию раствора гидроксида натрия Т, г/см3 фторида кальция, вычисляют по формуле

T = ,                                                                 (1)

где С - массовая доля фторида кальция в стандартном образце, %;

m - масса навески стандартного образца, г;

V - объем раствора гидроксида натрия, израсходованного на титрование, см3.

Массовую концентрацию гидроксида натрия можно устанавливать по титрованному раствору соляной кислоты (фиксаналу): 25 см3 раствора кислоты молярной концентрации 0,02 моль/дм3 помещают в колбу для титрования, прибавляют 2 - 3 капли смешанного индикатора и титруют раствором щелочи до перехода розовой окраски в зеленую.

Массовую концентрацию раствора гидроксида натрия Т, г/см3 фторида кальция, вычисляют по формуле

T = ,                                                              (2)

где k - отношение V1 к V2;

V1 - объем соляной кислоты молярной концентрации 0,02 моль/дм3;

V2 - объем щелочи.

4.3 Проведение анализа

Навеску флюса массой 0,1 - 0,2 г помещают в фарфоровую лодочку, содержащую 0,2 - 0,4 г оксида алюминия. Содержимое лодочки тщательно перемешивают. Лодочку помещают в фарфоровую трубку, нагретую до температуры 1250 - 1350 °С, и закрывают трубку резиновой пробкой. В фарфоровую трубку через отросток трубки 3 подают воздух или кислород со скоростью 3 - 5 пузырьков в секунду одновременно с водяным паром.

Образовавшаяся при пирогидролизе фтористоводородная кислота поступает в приемник 15, куда предварительно влито 50 см3 воды и 5 - 6 капель смешанного индикатора.

Фтористоводородную кислоту титруют раствором гидроксида натрия с молярной концентрацией эквивалента 0,02 моль/дм3 до изменения окраски из сиреневой в зеленую. Заканчивают титрование, когда цвет раствора не меняется в течение 2 мин.

4.4 Обработка результатов

4.4.1 Массовую долю фторида кальция X, %, вычисляют по формуле

T = ,                                                            (3)

где Т - массовая концентрация раствора гидроксида натрия, г/см3 фторида кальция;

V - объем раствора гидроксида натрия, израсходованного на титрование, см3;

m - масса навески флюса, г.

4.4.2 Нормы точности и нормативы контроля точности определения массовой доли фторида кальция приведены в таблице 1.

Таблица 1

В процентах

Массовая доля фторида кальция

D

Допускаемое расхождение

d

dк

d2

d3

От 1,5 до 2 включ.

0,16

0,20

0,16

0,20

0,10

Св. 2 » 5 »

0,24

0,30

0,25

0,31

0,16

» 5 » 10 »

0,4

0,5

0,4

0,5

0,2

» 10 » 20 »

0,5

0,6

0,5

0,6

0,3

» 20 » 50 »

0,8

1,0

0,8

1,0

0,5

» 50 » 65 »

1,1

1,4

1,2

1,4

0,7

5 Титриметрический комплексонометрический метод определения фторида кальция

5.1 Сущность метода

Метод основан на осаждении ионов фтора в виде фторхлорида свинца. Избыток свинца титруют раствором трилона Б.

5.2 Реактивы и растворы

Кислота азотная по ГОСТ 4461, разбавленная 1:1.

Аммиак водный по ГОСТ 3760, разбавленный 1:1.

Аммоний углекислый по ГОСТ 3770.

Калий хлористый по ГОСТ 4234.

Натрий углекислый безводный по ГОСТ 83.

Натрий хлористый по ГОСТ 4233, раствор массовой концентрации 0,05 г/см3.

Свинец уксуснокислый по ГОСТ 1027, раствор массовой концентрации 0,025 г/см3.

Кислота винная по ГОСТ 5817, раствор массовой концентрации 0,05 г/см3.

Кислота уксусная по ГОСТ 61.

Кремния (IV) диоксид по ГОСТ 9428.

Метиловый оранжевый (индикатор), раствор массовой концентрации 0,001 г/см3.

Эриохром черный Т (индикатор): 0,2 г индикатора растирают с 20 г хлористого калия.

Соль динатриевая этилендиамин-N, N, N, N-тетрауксусной кислоты 2-водная (трилон Б) по ГОСТ 10652, раствор с молярной концентрацией эквивалента 0,05 моль/дм3: 9,3 г трилона Б растворяют в 300 см3 воды. Раствор отфильтровывают в мерную колбу вместимостью 1000 см3, доливают водой до метки и перемешивают.

Натрий фтористый по ГОСТ 4463, стандартный раствор: 2,210 г фторида натрия растворяют в воде и разбавляют до 1000 см3 водой в мерной колбе. Раствор имеет массовую концентрацию фтора 0,001 г/см3.

Массовую концентрацию раствора трилона Б устанавливают по фтору: 50 см3 стандартного раствора переносят в стакан вместимостью 300 см3, прибавляют 10 капель уксусной кислоты, 20 см3 раствора хлористого натрия и из бюретки 25 см3 раствора уксуснокислого свинца. Раствор перемешивают, нагревают до температуры 60 - 70 °С, снова перемешивают до выпадения осадка, после чего оставляют на 12 ч.

Раствор с выпавшим осадком переносят в мерную колбу вместимостью 250 см3, разбавляют водой до метки и фильтруют в сухой стакан через сухой фильтр «белая лента», отбрасывая первые порции фильтрата.

Отбирают 50 - 100 см3 фильтрата в коническую колбу вместимостью 250 см3, приливают 10 см3 винной кислоты, 10 см3 аммиака (1 : 1), добавляют 0,1 г индикатора эриохрома черного Т и титруют избыток свинца раствором трилона Б до перехода окраски из сиренево-фиолетовой в ярко-голубую.

Массовую концентрацию трилона Б С, г/см3 фторида кальция, вычисляют по формуле

С = ,                                                           (4)

где V1 - объем стандартного раствора фторида натрия, см3;

2,055 -коэффициент пересчета фтора на фторид кальция;

V2 - объем раствора уксуснокислого свинца, взятого с избытком, см3;

V3 - объем раствора трилона Б, израсходованного на титрование избытка уксуснокислого свинца, см3;

k - соотношение между объемами растворов уксуснокислого свинца и трилона Б.

Определяют соотношение k: 5 см3 раствора уксуснокислого свинца помещают в коническую колбу вместимостью 250 см3, добавляют 50 см3 воды, 10 см3 винной кислоты, 10 см3 аммиака (1 : 1), 0,1 г индикатора эриохрома черного Т и титруют до перехода окраски из сиренево-фиолетовой в ярко-голубую.

Соотношение k вычисляют по формуле

k = ,                                                                    (5)

где V4 - объем раствора уксуснокислого свинца, взятого на титрование, см3;

V5 - объем раствора трилона Б, израсходованного на титрование, см3.

5.3 Проведение анализа

Навеску флюса массой 0,5 г (при массовой доле фтористого кальция 1,5 - 40 %) или 0,25 г (при массовой доле фтористого кальция 40 - 65 %) смешивают с 0,2 г диоксида кремния и 5 г безводного углекислого натрия и сплавляют в платиновом тигле с крышкой при температуре 950 - 1050 °С в течение 20 - 30 мин. Плав выливают на полированную пластину из нержавеющей стали.

Тигель с плавом помещают в стакан вместимостью 300 - 400 см3, приливают 50 см3 горячей воды, накрывают стеклом и выдерживают в теплом месте до полного разложения плава.

Тигель извлекают из стакана и обмывают несколько раз водой. Раствор с осадком переносят в мерную колбу вместимостью 100 см3, доливают водой до метки и перемешивают.

Раствор фильтруют в сухую колбу через сухой фильтр «белая лента», отбрасывая первую порцию фильтрата. Отбирают 50 см3 фильтрата в стакан вместимостью 300 см3, прибавляют 2 - 3 капли метилового оранжевого и подкисляют азотной кислотой (1 : 1) до оранжевой окраски, прибавляют 4 - 5 г углекислого аммония и кипятят до удаления запаха аммиака (при этом кремниевая кислота выделяется в виде студенистого осадка). Раствор отфильтровывают в стакан вместимостью 300 см3 через вату и промывают 8 - 10 раз горячей водой. Фильтрат подкисляют по метиловому оранжевому азотной кислотой (1 : 1) до изменения окраски раствора, прибавляют 10 капель уксусной кислоты, 20 см3 раствора хлористого натрия и из бюретки 25 - 50 см3 раствора уксуснокислого свинца. Раствор перемешивают, нагревают до температуры 60 - 70 ° С, снова перемешивают до выпадения осадка, после чего оставляют на 12 ч.

Раствор с выпавшим осадком переносят в мерную колбу вместимостью 250 см3, разбавляют водой до метки и фильтруют в сухой стакан через сухой фильтр «белая лента», отбрасывая первые порции фильтрата.

50 - 100 см3 фильтрата переносят в коническую колбу вместимостью 250 см3, приливают 10 см3 винной кислоты, 10 см3 аммиака (1 : 1), добавляют 0,1 г индикатора эриохрома черного Т и титруют избыток свинца раствором трилона Б до перехода окраски из сиренево-фиолетовой в ярко-голубую.

5.4 Обработка результатов

5.4.1 Массовую долю фтористого кальция X, %, вычисляют по формуле

X = ,                                                      (6)

где V - объем раствора уксуснокислого свинца, взятого для осаждения фтор-иона, см3;

V1 - объем раствора трилона Б, израсходованного на титрование избытка уксуснокислого свинца, см3;

k - соотношение между объемами растворов уксуснокислого свинца и трилона Б;

С - массовая концентрация раствора трилона Б, выраженная в г/см3 фторида кальция;

m - масса навески, соответствующая аликвотной части раствора, г.

5.4.2 Нормы точности и нормативы контроля точности определения массовой доли фторида кальция приведены в таблице 1.



Ключевые слова: метод определения, фторид кальция, массовая доля, реактивы, раствор, метод анализа, гидроксид натрия, кислота, нормы точности
