ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

БАЛАНСИРОВКА ВРАЩАЮЩИХСЯ ТЕЛ

ТЕРМИНЫ

ГОСТ 19534-74

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СТАНДАРТОВ
СОВЕТА МИНИСТРОВ СССР

Москва

РАЗРАБОТАН

Всесоюзным научно-исследовательским институтом по нормализации в машиностроении (ВНИИНМАШ)

Директор канд. техн. наук Верченко В.Р.

Заведующий отделом № 42 канд. техн. наук Бунин Н.И.

Руководитель темы доцент, канд. техн. наук Кубланов С.Г.

Исполнитель Магергут Г.Я.

Всесоюзным научно-исследовательским институтом технической информации, классификации и кодирования (ВНИИКИ)

Директор канд. техн. наук Панфилов Е.А.

Руководитель темы канд. техн. наук Сухов Н.К.

Исполнитель Кондратьева М.М.

Московским ордена Ленина и ордена Трудового Красного Знамени институтом инженеров железнодорожного транспорта (МИИТ)

Ректор засл. деятель науки и техники РСФСР, д-р техн. наук, проф. Кочнев Ф.П.

Руководитель темы докт. техн. наук, проф. Щепетильников В.А.

Исполнитель доцент, канд. техн. наук Козлянинов Т.П.

Государственным научно-исследовательским институтом машиноведения (ГНИИМАШ)

Директор института, акад. Благонравов А.А.

Руководитель темы канд. техн. наук Гусаров А.А.

Исполнитель канд. техн. наук Зейтман М.Ф.

Московским ордена Ленина авиационным институтом им. Серго Орджоникидзе (МАИ)

Проректор по науке д-р техн. наук, проф. Лебедев А.А.

Зав. кафедрой д-р техн. наук, проф. Подзей А.В.

Руководитель темы канд. техн. наук Левит М.Е.

Экспериментальным научно-исследовательским институтом металлорежущих станков (ЭНИМС)

Директор д-р техн. наук, проф. Васильев В.С.

Руководитель темы канд. техн. наук Барке В.Н.

Научно-исследовательским институтом технологии и организации производства (НИАТ)

Начальник канд. техн. наук Белякин П.Н.

Руководитель темы Кузнецов Л.А.

Исполнитель Косяков А.В.

ВНЕСЕН И ПОДГОТОВЛЕН К УТВЕРЖДЕНИЮ Всесоюзным научно-исследовательским институтом по нормализации в машиностроении (ВНИИНМАШ)

Директор канд техн. наук Верченко В.Р.

УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета стандартов Совета Министров СССР от 25 февраля 1974 г. № 484

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

БАЛАНСИРОВКА ВРАЩАЮЩИХСЯ ТЕЛ

Термины

Balancing of rotating bodies. Terms

ГОСТ
19534-74

Постановлением Государственного комитета стандартов Совета Министров СССР от 25 февраля 1974 г. № 484 срок действия установлен

с 01.01 1975 г.

до 01.01 1980 г.

Настоящий стандарт устанавливает применяемые в науке, технике и производстве термины в области балансировки вращающихся тел, которые являются обязательными для применения в документации всех видов, учебниках, учебных пособиях, технической и справочной литературе. В остальных случаях применение этих терминов рекомендуется.

Приводимое в стандарте определение термина можно при необходимости изменить по форме без нарушения соответствующего понятия.

Для каждого понятия установлен один стандартизованный термин. Применение терминов - синонимов стандартизованного термина запрещается. Термины, не допустимые к применению, обозначены пометой «Ндп».

Для отдельных стандартизованных терминов в стандарте приведены в качестве справочных их краткие формы, которые разрешается применять, если исключена возможность их различного толкования.

В стандарте в качестве справочных приведены иностранные эквиваленты на немецком (D), английском (Е) и французском (F) языках.

Когда в примечании употребляется термин, который определяется дальше по тексту, рядом с ним в скобках указан его порядковый номер.

Термины, относящиеся только к гибким роторам, выделены в отдельный раздел.

Стандартизованные термины набраны полужирным шрифтом, их краткая форма - светлым, а недопустимые - курсивом.

В стандарте приведены алфавитные указатели содержащихся в нем терминов и эквивалентов на немецком, английском и французском языках.

В рекомендуемом приложении приведены единицы физических величин, применяемые при балансировке.

В справочном приложении приведен ряд терминов, имеющих более широкое применение, но использующихся в области балансировки вращающихся тел.

В стандарте учтены требования рекомендации ИСО/ТК 108 № 1925.

Термин

Определение

ОБЩИЕ ПОНЯТИЯ

1. Ротор

D. Rotor

Е. Rotor

F. Rotor

Тело, которое при вращении удерживается своими несущими поверхностями в опорах.

Примечания:

1. Под несущими поверхностями подразумеваются поверхности цапф или поверхности их заменяющие.

2. Несущие поверхности ротора передают нагрузки на опоры через подшипники качения или скольжения, газовые или жидкостные потоки, магнитные или электрические поля и т.д.

2. n-опорный ротор

D. n-Lagerrotor

Е. n-support rotor

Single support rotor

F. Rotor a n support

Ротор, имеющий n опор

3. Межопорный ротор

Ндп. Внутренний ротор

Ротор внутреннего расположения

Ротор с центром масс между опорами

D. Beidseits gelagerter Rotor

Е. Inboard rotor

F. Rotor interieur

Двухопорный ротор, существенная часть массы которого расположена между опорами (см. черт. 1 приложения 3)

4. Консольный ротор

Ндп. Наружный ротор

Ротор наружного расположения

Ротор, центр масс которого лежит по одну сторону от опор

Ротор с массой на весу

D. Fliegend gelagerter Rotor

Е. Outboard rotor

F. Rotor exterieur (en porte-a-faux)

Ротор, существенная часть массы которого расположена за одной из крайних опор (см. черт. 2 приложения 3)

5. Двухконсольный ротор

D. Zweikonsolenrotor

E. Two-outboard (Two-console) rotor

F. Rotor a deux consoles

Ротор, существенная часть массы которого расположена за крайними опорами (см. черт. 3 приложения 3)

6. Ротор с изменяющейся геометрией

D. Der mechanisch unstabile Rotor

Rotor mit veranderlicher Form

E. Mechanically unstable rotor

F. Rotor a geometric instable

Ротор, у которого при вращении меняется относительное расположение масс.

Примечание. Это определение относится также к роторам, имеющим хотя бы один гибкий или упруго закрепленный элемент.

7. Ось ротора

D. Schaftachse (Rotorachse)

E. Rotor (shaft) axis

F. Axe du rotor (de 1¢arbre)

Прямая, соединяющая центры тяжести контуров поперечных сечений середин несущих поверхностей ротора

НЕУРАВНОВЕШЕННОСТЬ

8. Неуравновешенность ротора

Неуравновешенность

Ндп. Дисбаланс ротора

Дебаланс ротора

Небаланс ротора

D. Rotor-Unwuchtrustand

E. Rotor unbalance р

F. Desequilibre de rotor

Состояние ротора, характеризующееся таким распределением масс, которое во время вращения вызывает переменные нагрузки на опорах ротора и его изгиб

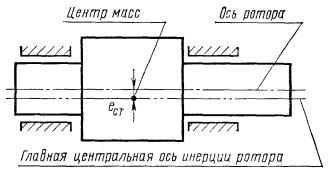

9. Статическая неуравновешенность ротора

Статическая неуравновешенность

Ндп. Статический дисбаланс ротора

Статический небаланс ротора

Статический дебаланс ротора

D. Statische Unwucht

E. Static unbalance

F. Desequilibre statique

Неуравновешенность ротора, при которой ось ротора и его главная центральная ось инерции параллельны (см. черт. 4 приложения 3).

Примечание. Статическая неуравновешенность полностью определяется: главным вектором дисбалансов (26), или эксцентриситетом (13) центра массы ротора, или относительным смещением главной центральной оси инерции и оси ротора, равным значению эксцентриситета центра его массы

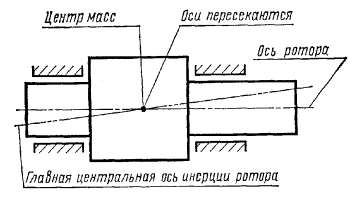

10. Моментная неуравновешенность ротора

Моментная неуравновешенность

Ндп. Моментный дисбаланс ротора

Дисбаланс пары ротора

Неуравновешенная пара ротора

Неуравновешенный момент ротора

Чистая динамическая неуравновешенность

Чистый динамический дисбаланс

Неуравновешенность пары

D. Unwuchtmoment (Taumel-fehler, rein dynamische Un-wucht)

E. Couple unbalance

F. Desequilibre de couple

Неуравновешенность ротора, при которой ось ротора и его главная центральная ось инерции пересекаются в центре масс ротора (см. черт. 5 приложения 3).

Примечание. Моментная неуравновешенность полностью определяется: главным моментом дисбалансов ротора или двумя равными по значению антипараллельными векторами дисбалансов, лежащими в двух произвольных плоскостях, перпендикулярных оси ротора

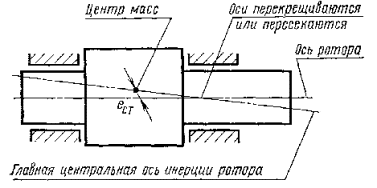

11. Динамическая неуравновешенность ротора

Динамическая неуравновешенность

Ндп. Динамический дисбаланс ротора

Динамический небаланс ротора

Динамический дебаланс ротора

Статика-динамическая неуравновешенность

Статико-моментная неуравновешенность

Полный дисбаланс ротора

Общая неуравновешенность ротора

Статика-динамический дисбаланс ротора

D. Dynamische Unwucht

E. Dynamic unbalance

F. Desequilibre dynamique

Неуравновешенность ротора, при которой ось ротора и его главная центральная ось инерции пересекаются не в центре масс или перекрещиваются (см. черт. 6 приложения 3)

Примечания:

1. Динамическая неуравновешенность состоит из статической и моментной неуравновешенностей.

2. Динамическая неуравновешенность полностью определяется: главным вектором (26) и главным моментом (27) дисбалансов ротора или двумя векторами дисбалансов (15), в общем случае разных по значению и непараллельных, лежащих в двух произвольных плоскостях, перпендикулярных оси ротора («крест дисбалансов») дисбалансы ротора (15) лежат в одной плоскости, содержащей ось ротора и его центр масс

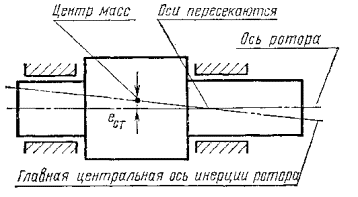

12. Квазистатическая неуравновешенность ротора

Квазистатическая неуравновешенность

Ндп. Квазистатический дисбаланс ротора

Квазистатический дебаланс ротора

Квазистатический небаланс ротора

D. Quasi-statische Unwucht

E. Quasi-static unbalance

F. Desequilibre quasi-statique

Динамическая неуравновешенность ротора, при которой ось ротора и его главная центральная ось инерции пересекаются не в центре масс ротора. (См. черт. 7 приложения 3).

Примечание. При квазистатической неуравновешенности:

главный вектор дисбалансов ротора (26) перпендикулярен оси ротора, проходит через его масс и лежит в плоскости, содержащей главную центральную ось инерции и ось ротора, а главный момент дисбалансов ротора (27) перпендикулярен этой плоскости;

дисбалансы ротора (15) лежат в одной плоскости, содержащей ось ротора и его центр масс.

13. Эксцентриситет массы

D. Schwerpunktsexzentrizitat

Е. Mass eccentricity

F. Excentricite de masse

Радиус-вектор центра рассматриваемой массы относительно оси ротора.

Примечания:

1. Рассматриваемой массой может являться масса ротора или любая другая локально расположенная масса.

2. Модуль эксцентриситета массы равен расстоянию от оси ротора до центра рассматриваемой массы, а угловое положение радиуса-вектора этой массы удобно определять в цилиндрической системе координат, связанной с осью ротора.

3. Для n-опорного ротора можно рассматривать эксцентриситет массы части ротора, расположенной между двумя соседними опорами

14. Точечная неуравновешенная масса

Неуравновешенная масса

D. Unwuchtmasse

Е. Unbalance mass

F. Masse de desequilibre (balourd)

Условная точечная масса с заданным эксцентриситетом, вызывающая во время вращения ротора переменные нагрузки на опорах и его изгиб

ДИСБАЛАНС

15. Дисбаланс

Ндп. Дебаланс

Небаланс

Неуравновешенность

D. Unwuchtvektor

E. Unbalance vector

F. Vecteur de desequilibre (balourd)

Векторная величина, равная произведению неуравновешенной массы на ее эксцентриситет.

Примечания:

1. Вектор дисбаланса перпендикулярен оси ротора, проходит через центр неуравновешенной массы и вращается вместе с ротором.

2. Направление вектора дисбаланса совпадает с направлением эксцентриситета неуравновешенной массы

16. Значение дисбаланса

D. Unwucht

E. Amount of unbalance

F. Valeur de desequilibre (balourd)

Числовое значение, равное произведению неуравновешенной массы на модуль ее эксцентриситета

17. Угол дисбаланса

Ндп. Фаза дисбаланса

D. Unwuchtwinkel Winkellage

E. Angle of unbalance

F. Angle de desequilibre (balourd)

Угол, определяющий положение вектора дисбаланса в системе координат, связанной с осью ротора

18. Термическая нестабильность дисбалансов ротора

D. Thermische Unwuchtsunstabi-litat des Rotors

E. Thermal instability of the rotor unbalances

Thermal instability

F. L¢instabilite thermique

Изменение дисбалансов ротора вследствие изменения его температуры.

Примечание. Термическая нестабильность дисбалансов ротора может быть постоянной или временной

19. Режимное изменение дисбалансов ротора

D. Betriebsanderungen der Rotorunwuchte

E. Conditional rotor unbalance change

F. Change du desequilibre dun rotor de les conditions du travail

Изменение дисбалансов ротора, вызываемое различными условиями работы (влажность, давление и др.) и режимами нагружения

20. Корректирующая масса

Ндп. Балансировочная масса

Балансная масса

Компенсирующий груз

Противовес

D. Gegenmasse (Gegengewicht) Ausgleichsmasse

E. Correction mass (Counterweight)

F. Masse de correction (Contrepoids)

Масса, используемая для уменьшения дисбалансов ротора.

Примечание. Корректирующая масса может добавляться или удаляться из: тела ротора, а также перемещаться по нему

21. Угол коррекции

D. Winkellage

E. Correction angle

F. Angle de correction

Угол, определяющий положение корректирующей массы в системе координат, связанной с осью ротора

22. Корректировка масс ротора

Корректировка масс

Ндп. Исправление распределения масс

D. Massenausgleich Rotormassenausgleich

E. Rotor mass correction

F. Correction des masses du rotor

Процесс изменения или перемещения корректирующих масс для уменьшения дисбалансов ротора

23. Плоскость коррекции

Ндп. Плоскость исправления

Корректирующая плоскость

Балансировочная плоскость

Плоскость уравновешивания

D. Ausgleichsebene

E. Correction (balancing) plane

F. Plan de correction (plan d¢equilibrage)

Плоскость, перпендикулярная оси ротора, в которой расположен центр корректирующей массы

24. Плоскость приведения дисбаланса

Плоскость приведения

Ндп. Исходная плоскость

Эталонная плоскость

Контрольная плоскость

D. Bezugsebene

Е. Unbalance reference plane

Reference plane

F. Plan de reference

Плоскость, перпендикулярная оси ротора, в которой задают значение и угол дисбаланса

25. Плоскость измерения дисбаланса

Плоскость измерения

D. Messebene

Е. Measuring plane of unbalance

Measuring plane

F. Plan de mesure

Плоскость, перпендикулярная оси ротора, в которой измеряют значение и угол дисбаланса

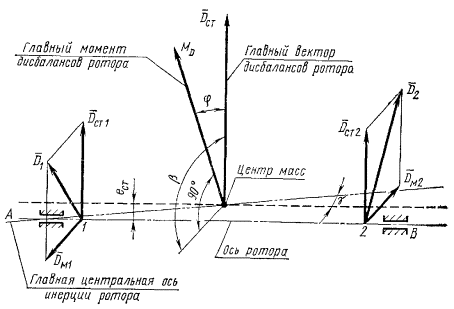

26. Главный вектор дисбалансов ротора

Главный вектор дисбалансов

Ндп. Результирующий вектор дисбалансов

Суммарный вектор дисбалансов

D. Hauptunwuchtsvektor

Е. Basic (main) unbalance vector

F. Vecteur de desequilibre resultant

Вектор, перпендикулярный оси ротора, проходящий через центр его масс и равный произведению массы ротора на ее эксцентриситет (см. черт. 8 приложения 3).

Примечания:

1. Главный вектор дисбалансов ротора равен сумме всех векторов дисбалансов ротора, расположенных в различных плоскостях, перпендикулярных оси ротора.

2. Угол главного вектора дисбалансов ротора определяет положение центра масс ротора в системе координат, связанной с осью ротора

27. Главный момент дисбалансов ротора

Главный момент дисбалансов

Ндп. Результирующий момент

Суммарный момент

Неуравновешенность пары

D. Unwuchtmoment

Е. Basic (main) unbalance couple

Couple unbalance

F. Moment de desequilibre resultant

Desequilibre de couple

Момент, равный геометрической сумме моментов всех дисбалансов ротора относительно его центра масс (см. черт. 8 приложения 3)

Примечания:

1. Главный момент дисбалансов перпендикулярен главной центральной оси инерции и оси ротора и вращается вместе с ротором.

2. Главный момент дисбалансов ротора полностью определяется моментом пары равных по значению антипараллельных дисбалансов, расположенных в двух произвольных плоскостях, перпендикулярных оси ротора.

3. Модуль главного момента дисбалансов равен произведению одного из дисбалансов указанной выше пары на плечо этой пары.

4. Угол главного момента дисбалансов определяет положение этого вектора в системе координат, связанной с осью ротора

28. Начальный дисбаланс

Ндп. Начальный дебаланс

Начальный небаланс

Начальная неуравновешенность

D. Urunwucht (Urspruhgiiche Unwucht)

Е. Initial unbalance

F. Desequilibre (balourd) initial

Дисбаланс в рассматриваемой плоскости, перпендикулярной оси ротора, до корректировки его масс

29. Остаточный дисбаланс

Ндп. Остаточный дебаланс

Остаточный небаланс

Остаточная неуравновешенность

D. Restunwucht

Е. Residual (Final) unbalance

F. Desequilibre residuel (final)

Дисбаланс в рассматриваемой плоскости, перпендикулярной оси ротора, который остается в ней после корректировки его масс

30. Допустимый дисбаланс

Ндп. Допуск на дисбаланс

Допускаемый дисбаланс

Допускаемый дебаланс

Допускаемый небаланс

Допускаемая неуравновешенность

D. Unwuchttoleranz

Е. Acceptable (Permissible) unbalance

Unbalance tolerance

F. Desequilibre admissible

Tolerance de desequilibre

Наибольший остаточный дисбаланс в рассматриваемой плоскости, перпендикулярной оси ротора, который считается приемлемым

31. Удельный дисбаланс

Ндп. Удельная неуравновешенность

Удельный дебаланс

Удельный небаланс

D. Spezifische Unwucht

Е. Specific unbalance

F. Desequilibre (balourd) specifique

Отношение модуля главного вектора дисбалансов к массе ротора.

Примечание. Удельный дисбаланс определяет значение эксцентриситета центра массы ротора

32. Допустимый удельный дисбаланс

Ндп. Допустимый предел дисбаланса

Допускаемый удельный дисбаланс

Допускаемый удельный дебаланс

Допускаемый удельный небаланс

D. Zulassige Unwuchttoleranz

Е. Acceptable specific unbalance

F. Tolerance de desequilibre specifique Desequilibre specifique admisible

Наибольший удельный дисбаланс, который считается приемлемым

33. Достижимый начальный дисбаланс

D. Erzielbare Urunwucht

E. Controlled initial unbalance

F. Desequilibre initial realisable

Начальный дисбаланс, который можно свести к минимуму индивидуальной балансировкой деталей ротора и (или) тщательным контролем при конструировании, изготовлении и сборке ротора

БАЛАНСИРОВКА

34. Балансировка ротора

Балансировка

Ндп. Уравновешивание ротора

D. Auswuchten

Е. Rotor balancing Balancing

F. Equilibrage

Процесс определения значений и углов дисбалансов ротора и уменьшение их корректировкой его масс.

Примечание. Операции определения и уменьшения дисбалансов могут выполняться одновременно или последовательно

35. Статическая балансировка

Ндп. Балансировка в одной плоскости

Статическое уравновешивание

Уравновешивание в одной плоскости

D. Statisches Auswuchten

Е. Static balancing

F. Equilibrage statique

Балансировка, при которой определяется и уменьшается главный вектор дисбалансов ротора, характеризующий его статическую неуравновешенность.

Примечание. Статическую балансировку проводят в одной плоскости коррекции; определенную для этой плоскости корректирующую массу иногда удобно разносить в несколько параллельных плоскостей

36. Моментная балансировка

D. Momentenausgleich

E. Couple (moment) balancing

F. Equilibrage du couple (moment)

Балансировка, при которой определяется и уменьшается главный момент дисбалансов ротора, характеризующий его моментную неуравновешенность.

Примечание. Моментную балансировку проводят не менее чем в двух плоскостях коррекции

37. Динамическая балансировка

Ндп. Балансировка в двух плоскостях

Динамическое уравновешивание

Уравновешивание в двух плоскостях

D. Dinamisches Auswuchten

Е. Dynamic balancing

F. Equilibrage dynamique

Балансировка, при которой определяются и уменьшаются дисбалансы ротора, характеризующие его динамическую неуравновешенность.

Примечания:

1. Динамическую балансировку жесткого ротора (40) достаточно проводить в двух плоскостях коррекции.

2. Балансировку гибкого ротора (84) проводят обычно более чем в двух плоскостях коррекции.

3. При динамической балансировке уменьшаются как моментная, так и статическая неуравновешенности ротора одновременно.

38. Балансировка на месте

Ндп. Полевая балансировка на рабочем месте

Уравновешивание на месте

Полевое уравновешивание

D. Betriebsauswucht Auswucht am Aufstellungsort

E. Balancing in site Field balancing

F. Equilibrage in situ Equilibrage de service

Балансировка ротора в собственных подшипниках и опорах без установки на балансировочный станок

39. Полностью сбалансированный ротор

Ндп. Полностью уравновешенный ротор Идеально сбалансированный ротор Идеально уравновешенный ротор

D. Wollkommen ausgewuchteter Rotor

Е. Perfectly balanced rotor

F. Rotor parfaitement equilibre

Ротор, у которого главный вектор и главный момент дисбалансов равны нулю.

Примечание. В жестком полностью сбалансированном роторе главная центральная ось инерции совпадает с осью ротора

40. Жесткий ротор

D. Starrer Rotor

E. Rigid rotor

F. Rotor rigide

Ротор, который сбалансирован на частоте вращения, меньшей первой критической в двух произвольных плоскостях коррекции и у которого значения остаточных дисбалансов не будут превышать допустимые на всех частотах вращения вплоть до наибольшей эксплуатационной.

Примечания:

1. Ротор должен балансироваться на опорах, жесткость которых максимально приближается к жесткости его опор в эксплуатационных условиях.

2. Жестким иногда называют ротор, критическая частота вращения которого намного выше его эксплуатационной частоты вращения

41. Точность балансировки

D. Auswuchtprazision

Е. Balance quality

F. Qualite d¢equilibrage

Точность балансировки характеризуется произведением удельного дисбаланса на наибольшую частоту вращения ротора в эксплуатационных условиях

42. Класс точности балансировки

D. Prazisionsgrad des Auswuchts Gutestufe der zulassigen Unwucht

E. (Permissible) balance quality grade

F. Degre du qualite d¢equilibrage Degre de balourd permissible

Класс точности балансировки определяется по нормированным предельным значениям произведения удельного дисбаланса на наибольшую частоту вращения ротора в эксплуатационных условиях.

Примечание. Международный стандарт МС 1940 разделяет весь диапазон точности балансировки на 11 классов

БАЛАНСИРОВОЧНЫЕ СТАНКИ

43. Балансировочный станок

Ндп. Балансировочное устройство

Балансировочная установка

Станок для уравновешивания

Установка для уравновешивания

Балансировочная машина

D. Auswuchtmaschine

Е. Balancing machine

F. Machine a equilibrer

Станок, определяющий дисбалансы ротора для уменьшения их корректировкой масс.

Примечания:

1. Некоторые станки имеют встроенные приспособления для корректировки масс.

2. При серийном и массовом производстве определение и уменьшение дисбалансов могут быть совмещены

44. Станок для статической балансировки

Ндп. Гравитационный балансировочный станок

Станок для статической балансировки без вращения

Невращающийся балансировочный станок

Балансировочный станок без вращения

Гравитационное устройство балансировки

Гравитационное уравновешивающее устройство

D. Statische Auswuchtmaschine

Е. Static balancing machine

F. Machine a equilibrer statique

Балансировочный станок, определяющий только главный вектор дисбалансов.

Примечание. Станок для статической балансировки может определять главный вектор дисбалансов ротора:

а) при помощи силы тяжести на невращающемся роторе;

б) на вращаемом им роторе (в динамическом режиме);

в) другими способами.

45. Станок для динамической балансировки.

Ндп. Центробежный балансировочный станок

Станок для статико-динамической балансировки

Центробежное устройство балансировки

D. Dynamische Auswuchtmaschine

Е. Dynamic (Two-plane) balancing machine

F. Machine a equilibrer dynamique (a deux plans)

Балансировочный станок, определяющий дисбалансы на вращаемом им роторе

Примечание В зависимости от конструкции станок для динамической балансировки может;

а) давать информацию о дисбалансах, приведенных к одной, двум или нескольким плоскостям;

б) использоваться для статической балансировки.

46. Паразитная масса

D. Tote masse

Е. Parasitic mass

F. Masse parasite

Часть массы балансировочного станка без массы ротора которая перемещается неуравновешенными силами ротора при балансировке

47. Дорезонансный балансировочный станок

Ндп. Балансировочный станок с жесткими опорами

Балансировочный станок с дорезонансным режимом работы

Балансировочный станок дорезонансного типа

Балансировочный станок с неподвижными опорами

Балансировочный станок с жесткими стойками подшипников

Балансировочный станок на жестких подшипниках

D. Unterkritische (Kraftmessende) Auswuchtmaschine

Е. Hard bearing (Below resonance) balancing machine

F. Machine a equilibrer (a paliers durs) a faible resonance

Станок для динамической балансировки, у которого частота вращения ротора при балансировке ниже наименьшей собственной частоты колебаний системы, состоящей из ротора и паразитной массы

48. Резонансный балансировочный станок

Ндп. Балансировочный станок резонансного типа

Резонансное балансировочное устройство

Балансировочный станок с маятниковой рамой

D. Resonanz-Auswuchtmaschine

Е. Resonance balancing machine

F. Machine a equilibrer a resonance

Станок для динамической балансировки, у которого частота вращения ротора при балансировке равна собственной частоте колебаний системы, состоящей из ротора и паразитной массы

49. Зарезонансный балансировочный станок

Ндп. Балансировочный станок зарезонансного типа

Балансировочный станок с упругими опорами

Балансировочный станок, с зарезонансным режимом работы

Балансировочный станок с подвижными опорами

Балансировочный станок с упругими стойками подшипников

Балансировочный станок на упругих подшипниках

D. Uberkritische (Wegmessende) Auswuchtmaschine

Е. Above resonance (soft bearing) balancing machine

F. Machine a equilibrer (a paliers souples) a forte resonance

Станок для динамической балансировки, у которого частота вращения ротора при балансировке выше наибольшей собственной частоты колебаний системы, состоящей из ротора и паразитной массы

50. Наибольший допустимый диаметр ротора

D. Maximaler Wuchtkorper-durcnmesser

E. Swing diameter on a given

F. Diametre utilisable (Swing)

Диаметр ротора, при котором этот ротор еще можно установить на данный балансировочный станок

51. Балансировочная оправка

Ндп. Шпиндель

Балансировочный вал

Вспомогательный вал

D. Hilfswelle, Auswuchtdorn

Е. Mandrel (Balancing arbor)

F. Mandrin (arbre d¢equilibrage)

Сбалансированный вал, на который монтируют подлежащее балансировке изделие

52. Балансировочный комплект

Ндп. Балансировочное оборудование

Оборудование для эксплуатационной балансировки

D. Tragbares Auswuchtgerat (fur Betriebswuchtungen)

E. Field balancing equipment

F. Materiel d¢equilibrage de chantier

Измерительные приборы, позволяющие получать информацию о дисбалансах ротора при балансировке на месте

53. Частота вращения при балансировке

Ндп. Балансировочная скорость

Скорость балансировки

Скорость уравновешивания

Испытательная скорость

Балансировочные обороты

D. Auswuchtdrehzahl

Е. Balancing speed Rotational frequency

F. Vitesse d¢equilibrer

Частота вращения ротора, при которой измеряют дисбаланс

54. Векторметр дисбаланса

Векторометр

D. Vektor-Messgerat

E. Vector measuring device

F. Appareil de mesurage de vecteur

Прибор для одновременного измерения угла и модуля вектора дисбаланса

55. Индикатор значения дисбаланса

Индикатор дисбаланса

Ндп. Указатель дисбаланса

Измеритель дисбаланса

D. Unwucht-Anzeigeinstrument

Е. Unbalance indicator

F. Indicateur de desequilibre

Прибор на балансировочном станке, который показывает значение дисбаланса.

Примечание. Индикатор дисбаланса может быть стрелочным, осциллографическим, цифровым и т.д.

56. Индикатор угла дисбаланса

Ндп. Указатель углового положения дисбаланса

Указатель фазы дисбаланса

Фазовый индикатор

Индикатор фазы

D. Winkelanzeige-Instrument

Е. Angle indicator

F. Indicateur d’angle

Прибор на балансировочном станке, который показывает угол дисбаланса

57. Единица коррекции

Ндп. Практическая цена деления измерительного устройства

Практическая единица коррекции

D. Praktische Ausgleichseinheit

Е. Practical correction unit

F. Unite pratique de correction

Единица, соответствующая цене деления индикатора значения дисбаланса.

Примечание. Единицы коррекции связывают с эксцентриситетом корректирующей массы через глубину отверстия определенного диаметра, массу или длину навариваемых элементов, размер пробки и др.

58. Отметка угла

Ндп. Отметка начала отсчета угла дисбаланса

Отметка фазы

Фазовая отметка

D. Phasenmarke

Е. Angle datum marks

F. Marques d¢angle

Отметка на роторе, от которой ведут отсчет угла дисбаланса.

Примечание. Отметка может быть магнитной, оптической, механической, радиоактивной и т.п.

59. Генератор опорного сигнала

Ндп. Эталонный генератор фазы

Генератор фазы

Опорный генератор

Фазорегулятор

D. Phasengeber

Е. Angle reference generator

F. Generateur de reference d¢angle

Устройство для получения сигнала, определяющего угловое положение ротора

60. Взаимное влияние плоскостей коррекции

Ндп. Перекрестное влияние плоскостей коррекции

Помехи в плоскости коррекции

Интерференция плоскостей

Взаимное влияние плоскостей балансировки

Взаимное влияние плоскостей исправления

D. Ausgleichsebenen - Beeinflussung

Е. Correction plane interference (cross-effect)

F. Influence du balourd dans le plan oppose au plan de correction

Изменения показаний индикаторов в одной плоскости коррекции данного ротора при изменении дисбаланса в другой плоскости коррекции

61. Разделение плоскостей коррекции

Ндп. Исключение взаимного влияния плоскостей коррекции

D. Ebenentrennung

Е. Plane separation

F. Separation de plan

Операция уменьшения взаимного влияния плоскостей коррекции ротора

62. Цепь разделения плоскостей коррекции

Ндп. Цепь исключения влияния плоскостей коррекции

Схема разделения плоскостей

Электрическое эталонирование

Электрическая рама

D. Uberlagerungsschaltung zur Ebenentrennung (elektrischer Rahmen, Rahmenschaltung)

E. Plane separation (nodal) network

F. Reseau de plan de separation (nodal)

Электрическая цепь между измерительными вибропреобразователями и индикаторами дисбалансов, которая электрически разделяет плоскости коррекции.

Примечание. При электрическом разделении плоскостей коррекции не требуется специального расположения измерительных вибропреобразователей относительно ротора

63. Коэффициент взаимного влияния плоскостей коррекции

Коэффициент влияния

Ндп. Коэффициент помех в плоскости коррекции

Коэффициент интерференции плоскостей

Степень влияния плоскостей балансировки

D. Ausgleichsebenen - Einflussverhaltnis

Е. Correction plane interference ratios Interference coefficient (ratio)

F. Taux d¢interference du plan de correction

Отношение показания индикатора дисбаланса одной плоскости коррекции ротора к показанию индикатора дисбаланса другой плоскости коррекции при наличии дисбаланса в одной из этих плоскостей.

Примечания:

1. Коэффициенты взаимного влияния двух плоскостей коррекции А и В данного ротора (КAB, КBA) определяются по формулам:

,

где DAB и DBB - показания индикатора дисбаланса соответственно для плоскостей А и В, вызванные дисбалансом в плоскости В;

где DBA и DAA - показания индикатора дисбаланса соответственно для плоскостей В и А, вызванные дисбалансом в плоскости А.

2. Чем меньше значения KAB и КBA, тем выше точность измерения дисбалансов в плоскостях коррекции

64. Коэффициент уменьшения дисбаланса

Ндп. Коэффициент снижения дисбаланса

D. Unwuchtsreduzierzahl

Е. Unbalance reduction ratio (U. R. R.)

F. Rapport de reduction de desequilibre (R. R. D.)

Отношение уменьшения дисбаланса за одну корректировку масс к начальному дисбалансу в данной плоскости коррекции.

Примечания:

1. Коэффициент уменьшения дисбаланса определяется по формуле

,

где D1 - значение начального дисбаланса; D2 - значение дисбаланса после одной корректировки масс в той же плоскости.

2. Коэффициент уменьшения дисбаланса есть мера эффективности уменьшения дисбаланса

65. Чувствительность балансировочного станка по значению дисбаланса

Чувствительность по дисбалансу

D. Empfindlichkeit der Unwuchtmaschine

E. Balancing machine sensitivity to the amount of unbalance Sensitivity to unbalance Balancinge machine sensitivity

F. Sensibilite d¢une machine a equilibrer

Отношение изменения показаний индикатора дисбаланса к изменению измеряемого значения дисбаланса.

Примечание. Различают абсолютную SD и относительную SD0 чувствительность

; ,

где ΔС - изменение показаний индикатора дисбаланса; ΔD - изменение значения дисбаланса; D - значение дисбаланса

66. Чувствительность балансировочного станка по углу дисбаланса

Чувствительность по углу дисбаланса

Ндп. Чувствительность по фазе

D. Empfindlichkeit der Auswuchtmaschine entspre-chend dem Unwuchtswinkel

E. Balancing machine sensitivity to the unbalance angle Sensitivity to the angle

F. Sensibilite d¢angle d¢une machine a equilibrer

Отношение изменения показаний индикатора угла дисбаланса к изменению измеряемого угла дисбаланса.

Примечание. Различают абсолютную Sj и относительную Sj0 чувствительность

; ,

где Δα - изменение показаний индикатора угла дисбаланса;

Dj - изменение угла дисбаланса;

j - угол дисбаланса

67. Порог чувствительности балансировочного станка по значению дисбаланса

Порог чувствительности по дисбалансу

Ндп. Разрешающая способность балансировочного станка по дисбалансу

Предел чувствительности балансировочного станка

Минимальный сигнал

Минимально достижимый остаточный дисбаланс

D. Ansprechfahigkeit der Auswuchtmaschine entsprechend der Unwuchtsgrosse

E. Balancing machine minimum response to the amount of unbalance Minimum responce to unbalance

F. Reponse minimale d¢une machine a equilibrer pour la valeur d¢equilibre

Наименьшее изменение значения дисбаланса, которое может выявить и показать балансировочный станок в заданных условиях

68. Порог чувствительности балансировочного станка по углу дисбаланса

Порог чувствительности по углу

дисбаланса

Ндп. Разрешающая способность балансировочного станка по углу дисбаланса

Предел чувствительности балансировочного станка

Минимальный угол

Разрешающая способность по фазе

D. Ansprechfahigkeit der Auswuchtmaschine entsprechend dem Unwuchtwinkel

E. Balancing machine minimum response to the unbalance angle (degrees)

Minimum response to the unbalance angle (degrees)

F. Reponse minimale d¢une machine a equilibrer pour l¢angle de desequilibre

Наименьшее изменение угла дисбаланса, которое может выявить и показать балансировочный станок в заданных условиях

69. Паспортный порог чувствительности балансировочного станка

Ндп. Заявленное достижимое качество балансировки

Заявленный минимально достижимый остаточный дисбаланс

D. Sollausprechfahigkeit der Auswuchtmaschine

E. Claimed minimum achievable residual unbalance

F. Qualite d¢equilibrage realisable declaree

Порог чувствительности по значению и (или) углу остаточного дисбаланса, установленный изготовителем балансировочного станка для ротора определенной массы

70. Диапазон показаний балансировочного станка

D. Genauigkeit der Unwuchtmessung

E. Balancing machine accuracy

F. Precision d¢une machine a equilibrer

Наибольший и наименьший дисбалансы, измеряемые балансировочным станком в заданных условиях

71. Тарирование балансировочного станка

Ндп. Калибровка

Калибрование

Эталонирование

Тарировка

Градуировка

Градуирование

D. Eichung der Auswuchtmaschine

E. Balancing machine calibration

Calibration of balancing machine

F. Etalonnage de machine a equilibrer

Процесс регулировки балансировочного станка, при котором цену деления индикатора дисбаланса связывают с единицами коррекции, выбранными для плоскостей коррекции определенного ротора.

Примечание. Тарирование предусматривает и регулировку индикатора угла дисбаланса, если это требуется

72. Тарировочный ротор

Ндп. Калибрующий ротор

Испытательный ротор

Головной ротор

Эталонный ротор

Проверочный ротор

D. Eichrotor (Einstellrotor)

E. Calibration rotor

F. Rotor detalonnage

Один из серийных роторов, используемый для тарирования балансировочного станка

73. Цепь условной балансировки

Ндп. Компенсационное устройство

Компенсатор

Эталонирующее устройство

Цепь кажущейся балансировки

Цепь условного уравновешивания

D. Kreis des fiktiven

Auswuchtens

Kompensationseinrichtung

E. Fictions balance circuit

Compensator

F. Circuit de balance fictive

Compensateur

Электрическая цепь, встроенная в измерительную часть балансировочного станка, позволяющая исключить электрическим путем влияние начального дисбаланса ротора на процессы тарирования и разделения плоскостей коррекции.

Примечание. Такая цепь позволяет получать электрические сигналы одинаковой силы, но противоположные по фазе по отношению к выходным сигналам от измерительных вибропреобразователей балансировочного станка

74. Настройка балансировочного станка

Ндп. Установка

Регулировка

Наладка

Отладка

D. Kalibrierung der Auswuchtmaschine

E. Balancing machine setting (Setting of balancing machine)

F. Reglage de machine a equilibrer

Процесс, включающий механическую регулировку привода ротора и установку элементов крепления, тарирование измерительной системы и разделение плоскостей коррекций.

Примечание. В некоторых случаях настройка включает введение в машину данных, касающихся положений подшипников, радиусов расположения корректирующих масс, и, если возможно, частоты вращения при балансировке

75. Контрольный ротор

Ндп. Градуированный ротор

Калибровочный ротор

Регулировочный ротор

Установочный ротор

D. Testrotor

Е. Proving (Test) rotor

F. Rotor de verification (d¢essai)

Ротор, применяемый для проверки балансировочного станка.

Примечание. Обычно, контрольный ротор поставляют вместе с балансировочным станком

76. Контрольный груз

Ндп. Стандартный груз

D. Kontroll masse

Е. Test mass (foad)

F. Charge (masse) de controle

Груз определенной массы, применяемый для проверки остаточного дисбаланса ротора

77. Измерительный цикл балансировочного станка

Измерительный цикл

Ндп. Цикл контроля балансировочного станка

Цикл измерения

Контрольный цикл

D. Messzyklus der Auswuchtmaschine

E. Measuring run (on a balancing machine)

Measuring run

F. Cycle de mesurage (d¢une machine a equilibrer)

Cycle de mesure

Совокупность операций при измерениях дисбалансов.

Примечание. Измерительный цикл включает в себя следующие этапы: настройка балансировочного станка; подготовка ротора к балансировке; разгон; считывание показаний; выбег (торможение); преобразование показаний балансировочного станка к виду удобному для уменьшения дисбалансов; прочие операции, например, требуемые для обеспечения безопасности

78. Продолжительность измерительного цикла

D. Messzyklusdauer

E. Measuring run duration (time)

F. Duree du cycle de mesure

Время, необходимое для проведения измерительного цикла балансировочного станка.

Примечание. При балансировке серии одинаковых роторов время, необходимое для настройки балансировочного станка, не входит в продолжительность измерительного цикла

79. Балансировочный цикл

Ндп. Цикл уравновешивания

D. Auswuchtszyklus

Е. Balancing run Balancing run (on a balancing machine)

F. Cycle dequilibrage

Cycle d¢equilibrage (sur une machine a equilibrer)

Цикл, включающий измерительный цикл и операции, необходимые для корректировки масс

80. Продолжительность балансировки

Ндп. Общая продолжительность балансировки

Продолжительность уравновешивания

D. Dauer des Auswuchtens (Boden-Boden-Zeit)

E. Floor-to-floor time

F. Duree totale d¢equilibrage

Время, необходимое для проведения балансировочного цикла, включая время установки и снятия ротора с балансировочного станка

81. Производительность балансировочного станка

D. Leistung der Auswuchtmaschine

E. Balancing machine production) rate Production rate

F. Capacite de production

Величина, обратная продолжительности балансировки

82. Управляемое балансирующее устройство

D. Steuerbares Auswuchtsgerat

E. Controllable balancing equipment

F. Reglable equipement d¢equilibrage

Устройство, позволяющее компенсировать изменение дисбалансов ротора в эксплуатационных условиях

83. Автобалансирующее устройство

Ндп. Самобалансирующее устройство

D. Automatische Auswuchteirichtung

E. Self balancing equipment (device)

F. Dispositif a autoequilibrage

Устройство, автоматически компенсирующее изменение дисбалансов ротора в эксплуатационных условиях

ГИБКИЕ РОТОРЫ

84. Гибкий ротор

Ндп. Упругий ротор

Нежесткий ротор

Податливый ротор

D. Nachgiebiger Rotor (Biegee-lastischer Rotor)

E. Flexible rotor

F. Rotor flexible

Ротор, который сбалансирован на частоте вращения, меньшей первой критической в двух произвольных плоскостях коррекции и у которого значения остаточных дисбалансов могут превышать допустимые на иных частотах вращения вплоть до наибольшей эксплуатационной.

Примечание. Это определение неприменимо к роторам с изменяющейся геометрией

85. Низкочастотная балансировка (применительно к гибким роторам)

Ндп. Низкоскоростная балансировка

Низкооборотная балансировка

D. Niederfrequenzanswuchten (N. F-Auswuchten) (fur flexible Rotoren)

Е. Low speed balancing (relating to flexible rotors)

F. Equilibrage a basse vitesse (concernant les rotors flexibles)

Балансировка на такой частоте вращения, при которой балансируемый гибкий ротор еще можно рассматривать как жесткий.

Примечания:

1. При низкочастотной балансировке частота вращения ротора значительно меньше эксплуатационной.

2. Низкочастотная балансировка обычно недостаточна для обеспечения нормальной работы гибкого ротора на эксплуатационной частоте вращения

86. Высокочастотная балансировка (применительно к гибким роторам)

Ндп. Высокоскоростная балансировка

Высокооборотная балансировка

D. Hochfrequenzanswuchten (Н F-Auswuchten) (fur flexible Rotoren)

E. High speed balancing (relating to flexible rotors)

F. Equilibrage a haute vitesse (concernant les rotors flexibles)

Балансировка на такой частоте вращения, при которой балансируемый гибкий ротор уже не может рассматриваться как жесткий.

Примечания:

1. При высокочастотной балансировке частота вращения ротора близка к эксплуатационной.

2. Высокочастотную балансировку обычно проводят более чем в двух плоскостях коррекции

87. Неравножесткий ротор

Ндп. Ротор с неравномерной жесткостью

D. Rotor von ungleicher Steifigkeit

E. Uneven stiffness rotor

Rotor of uneven stiffness

F. Rotor de rigidite inegale

Ротор, у которого жесткость неодинакова в различных направлениях какого-либо сечения, перпендикулярного оси ротора

88. n-я собственная форма изгиба ротора

n-я форма изгиба

Ндп. Основная форма изгибных колебаний ротора

D. n-Eigenbiegungsform des Rotors

E. (Rotor) flexural nth mode

Flexural nth mode

F. Mode d¢ordre n de flexion (d¢un rotor)

Форма упругой линии ротора при соответствующей n-й собственной частоте изгибных колебаний системы ротор-опоры.

Примечания:

1. Собственная форма изгиба может быть первой, второй,....., n-й.

2. При высоких частотах вращения ротора форма изгиба должна определяться с учетом гироскопического момента, действующего на ротор

89. Неуравновешенность по n-й форме изгиба

Ндп. Неуравновешенность по п-й форме изгибных колебаний

D. Unwucht nach der n-Biegungsform

E. nth modal unbalance

F. Desequilibre modal d¢ordre n

Состояние гибкого ротора, характеризующееся таким распределением масс, которое во время вращения вызывает деформации упругой линии, характерные для n-й формы изгиба

90. Балансировка по n-й форме изгиба

Ндп. Балансировка по формам изгибных колебаний

D. Auswuchten nach der n-Eigen-biegungsform

E. nth modal balancing Modal balancing

F. Equilibrage modal

Балансировка гибких роторов в заданном диапазоне частот вращения для уменьшения переменных нагрузок на опорах, вызванных неуравновешенностью по n-й форме изгиба (см. черт. 9 приложения 3).

91. Значение дисбаланса по n-й форме изгиба

Ндп. Дисбаланс по n-й форме изгибных колебаний

D. Unwuchtsgrosse nach der n-Eigenbiegungsform

E. Amount of modal unbalance in the nth mode

F. Valeur du desequilibre modal dans le neme mode

Наименьшее теоретически возможное значение дисбаланса, которое следует скомпенсировать при балансировке по n-й форме изгиба

Примечание. Реальное значение дисбаланса по n-й форме изгиба изменяется в зависимости от осевого положения плоскости коррекции вдоль ротора

92. Допустимое значение дисбаланса по n-й форме изгиба

Ндп. Допускаемый дисбаланс по форме изгибных колебаний

D. Zulassige Unwuchtsgrosse nach der n-Eigenbiegungsform

E. Amount of nth modal unbalance tolerance

Amount of modal unbalance tolerance in the nth mode

F. Tolerance du valeur de desequilibre modal n

Наибольшее значение дисбаланса по n-й форме изгиба, которое считается приемлемым

93. n-я критическая частота вращения гибкого ротора

D. n-Kritische Drehzahl des flexibles Rotors

E. nth critical speed of the flexible rotor

F. ntlem vitesse critique du rotor flexible

Частота вращения гибкого ротора, при которой наблюдается наибольший прогиб ротора по n-й форме изгиба, превышающий деформацию его опор

94. Кратно-частотная вибрация

D. Vibration m it Vielfach-Frequenz

E. Multiple-frequency vibration

F. Vibration sur une multiple frequence de la rotation

Вибрация с частотой, кратной частоте вращения и не зависящей от неуравновешенности ротора.

Примечание. Такая вибрация может быть вызвана различными причинами, например анизотропией ротора

АЛФАВИТНЫЙ УКАЗАТЕЛЬ ТЕРМИНОВ

Балансировка

34

Балансировка в двух плоскостях

37

Балансировка в одной плоскости

35

Балансировка высокооборотная

86

Балансировка высокоскоростная

86

Балансировка высокочастотная (применительно к гибким роторам)

86

Балансировка динамическая

37

Балансировка моментная

36

Балансировка на месте

38

Балансировка низкооборотная

85

Балансировка низкоскоростная

85

Балансировка низкочастотная (применительно к гибким роторам)

85

Балансировка полевая на рабочем месте

38

Балансировка по формам изгибных колебаний

90

Балансировка по n-й форме изгиба

90

Балансировка ротора

34

Балансировка статическая

35

Вал балансировочный

51

Вал вспомогательный

51

Вектор главный дисбалансов

26

Вектор главный дисбалансов ротора

26

Вектор результирующий дисбалансов

26

Вектор суммарный дисбалансов

26

Векторметр

54

Векторметр дисбаланса

54

Вибрация кратно-частотная

94

Влияние взаимное плоскостей балансировки

60

Влияние взаимное плоскостей исправления

60

Влияние взаимное плоскостей коррекции

60

Влияние перекрестное плоскостей коррекции

60

Генератор опорного сигнала

59

Генератор опорный

59

Генератор фазы

59

Генератор фазы эталонный

59

Груз компенсирующий

20

Груз контрольный

76

Груз стандартный

76

Градуирование

71

Градуировка

71

Дебаланс

15

Дебаланс допускаемый

30

Дебаланс допускаемый удельный

32

Дебаланс начальный

28

Дебаланс остаточный

29

Дебаланс ротора

8

Дебаланс ротора динамический

11

Дебаланс ротора квазистатический

12

Дебаланс ротора статический

9

Дебаланс удельный

31

Диаметр ротора наибольший допустимый

50

Диапазон показаний балансировочного станка

70

Дисбаланс

15

Дисбаланс динамический чистый

10

Дисбаланс допускаемый

30

Дисбаланс допускаемый по форме изгибных колебаний

92

Дисбаланс допускаемый удельный

32

Дисбаланс допустимый

30

Дисбаланс допустимый удельный

32

Дисбаланс начальный

28

Дисбаланс начальный достижимый

33

Дисбаланс остаточный

29

Дисбаланс остаточный минимально достижимый

67

Дисбаланс остаточный минимально достижимый заявленный

69

Дисбаланс пары ротора

10

Дисбаланс по n-й форме изгибных колебаний

91

Дисбаланс ротора

8

Дисбаланс ротора динамический

11

Дисбаланс ротора квазистатический

12

Дисбаланс ротора моментный

10

Дисбаланс ротора полный

11

Дисбаланс ротора статический

9

Дисбаланс ротора статико-динамический

11

Дисбаланс удельный

31

Допуск на дисбаланс

30

Значение дисбаланса

16

Значение дисбаланса по n-й форме изгиба

91

Значение дисбаланса по n-й форме изгиба допустимое

92

Единица коррекции

57

Единица коррекции практическая

57

Изменение режимное дисбалансов ротора

19

Измеритель дисбаланса

55

Индикатор дисбаланса

55

Индикатор значения дисбаланса

55

Индикатор фазовый

56

Индикатор фазы

56

Индикатор угла дисбаланса

56

Интерференция плоскостей

60

Исключение взаимного влияния плоскостей коррекции

61

Исправление распределения масс

22

Калибрование

71

Калибровка

71

Качество балансировки заявленное достижимое

69

Класс точности балансировки

42

Комплект балансировочный

52

Компенсатор

73

Корректировка масс

22

Корректировка масс ротора

22

Коэффициент взаимного влияния плоскостей коррекции

63

Коэффициент влияния

63

Коэффициент интерференции плоскостей

63

Коэффициент помех в плоскости коррекции

63

Коэффициент снижения дисбаланса

64

Коэффициент уменьшения дисбаланса

64

Масса балансировочная

20

Масса балансная

20

Масса корректирующая

20

Масса неуравновешенная

14

Масса неуравновешенная точечная

14

Масса паразитная

46

Машина балансировочная

43

Момент главный дисбалансов

27

Момент главный дисбалансов ротора

27

Момент результирующий

27

Момент ротора неуравновешенный

10

Момент суммарный

27

Наладка

71

Настройка балансировочного станка

74

Небаланс

15

Небаланс допускаемый

30

Небаланс допускаемый удельный

32

Небаланс начальный

28

Небаланс остаточный

29

Небаланс ротора

8

Небаланс ротора динамический

11

Небаланс ротора квазистатический

12

Небаланс ротора статический

9

Небаланс удельный

31

Нестабильность термическая дисбалансов ротора

13

Неуравновешенность

8

Неуравновешенность

15

Неуравновешенность динамическая

11

Неуравновешенность динамическая чистая

10

Неуравновешенность допускаемая

30

Неуравновешенность квазистатическая

12

Неуравновешенность моментная

10

Неуравновешенность начальная

23

Неуравновешенность остаточная

29

Неуравновешенность пары

10

Неуравновешенность по n-й форме изгиба

89

Неуравновешенность по n-й форме изгибных колебаний

89

Неуравновешенность ротора

8

Неуравновешенность ротора динамическая

11

Неуравновешенность ротора квазистатическая

12

Неуравновешенность ротора моментная

10

Неуравновешенность ротора общая

11

Неуравновешенность ротора статическая

9

Неуравновешенность статико-динамическая

11

Неуравновешенность статико-моментная

11

Неуравновешенность статическая

9

Неуравновешенность удельная

31

Обороты балансировочные

53

Оборудование балансировочное

52

Оборудование для эксплуатационной балансировки

52

Оправка балансировочная

51

Ось ротора

7

Отладка

71

Отметка начала отсчета угла дисбаланса

58

Отметка фазовая

58

Отметка фазы

58

Отметка угла

58

Пара ротора неуравновешенная

10

Плоскость балансировочная

23

Плоскость измерения

25

Плоскость измерения дисбаланса

25

Плоскость исправления

23

Плоскость исходная

24

Плоскость контрольная

24

Плоскость корректирующая

23

Плоскость коррекции

23

Плоскость приведения

24

Плоскость приведения дисбаланса

24

Плоскость уравновешивания

23

Плоскость эталонная

24

Помехи в плоскости коррекции

60

Порог чувствительности балансировочного станка паспортный

69

Порог чувствительности балансировочного станка по значению дисбаланса

67

Порог чувствительности балансировочного станка по углу дисбаланса

68

Порог чувствительности по дисбалансу

67

Порог чувствительности по углу дисбаланса

68

Предел дисбаланса допустимый

32

Предел чувствительности балансировочного станка

67

Предел чувствительности балансировочного станка

68

Продолжительность балансировки

80

Продолжительность балансировки общая

30

Продолжительность измерительного цикла

78

Продолжительность уравновешивания

80

Производительность балансировочного станка

81

Противовес

20

Разделение плоскостей коррекции

61

Рама электрическая

62

Регулировка

74

Ротор

1

Ротор внутреннего расположения

3

Ротор внутренний

3

Ротор гибкий

84

Ротор головной

72

Ротор градуировочный

75

Ротор двухконсольный

5

Ротор жесткий

40

Ротор идеально сбалансированный

39

Ротор идеально уравновешенный

39

Ротор испытательный

72

Ротор калибровочный

75

Ротор калибрующий

72

Ротор консольный

4

Ротор контрольный

75

Ротор межопорный

3

Ротор наружный

4

Ротор наружного расположения

4

Ротор нежесткий

34

Ротор неравножесткий

37

Ротор n-опорный

2

Ротор податливый

84

Ротор полностью сбалансированный

39

Ротор полностью уравновешенный

39

Ротор проверочный

72

Ротор регулировочный

75

Ротор с изменяющейся геометрией

6

Ротор с массой на весу

4

Ротор с неравномерной жесткостью

87

Ротор с центром масс между опорами

3

Ротор тарировочный

72

Ротор упругий

84

Ротор установочный

75

Ротор, центр масс которого лежит по одну сторону от опор

4

Ротор эталонный

72

Сигнал минимальный

67

Скорость балансировки

53

Скорость балансировочная

53

Скорость испытательная

53

Скорость уравновешивания

53

Способность разрешающая балансировочного станка по дисбалансу

67

Способность разрешающая балансировочного станка по углу дисбаланса

68

Способность разрешающая по фазе

68

Станок балансировочный

43

Станок балансировочный без вращения

44

Станок балансировочный гравитационный

44

Станок балансировочный дорезонансный

47

Станок балансировочный дорезонансного типа

47

Станок балансировочный зарезонансный

49

Станок балансировочный зарезонансного типа

49

Станок балансировочный на жестких подшипниках

47

Станок балансировочный на упругих подшипниках

49

Станок балансировочный невращающийся

44

Станок балансировочный резонансный

48

Станок балансировочный резонансного типа

48

Станок балансировочный с дорезонансным режимом работы

47

Станок балансировочный с жесткими опорами

47

Станок балансировочный с жесткими стойками подшипников

47

Станок балансировочный с зарезонансным режимом работы

49

Станок балансировочный с маятниковой рамой

48

Станок балансировочный с неподвижными опорами

47

Станок балансировочный с подвижными опорами

49

Станок балансировочный с упругими опорами

49

Станок балансировочный с упругими стойками подшипников

49

Станок балансировочный центробежный

45

Станок для балансировки динамической

45

Станок для балансировки статико-динамической

45

Станок для балансировки статической

44

Станок для балансировки статической без вращения

44

Станок для уравновешивания

43

Степень влияния плоскостей балансировки

63

Схема разделения плоскостей

62

Тарирование балансировочного станка

71

Тарировка

71

Точность балансировки

41

Угол дисбаланса

17

Угол коррекции

21

Угол минимальный

68

Указатель дисбаланса

55

Указатель углового положения дисбаланса

56

Указатель фазы дисбаланса

56

Уравновешивание в двух плоскостях

37

Уравновешивание в одной плоскости

35

Уравновешивание динамическое

37

Уравновешивание на месте

38

Уравновешивание полевое

38

Уравновешивание ротора

34

Уравновешивание статическое

35

Установка

74

Установка балансировочная

43

Установка для уравновешивания

43

Устройство автобалансирующее

83

Устройство балансировки гравитационное

44

Устройство балансировки центробежное

45

Устройство балансировочное

43

Устройство балансировочное резонансное

48

Устройство балансирующее управляемое

82

Устройство компенсационное

73

Устройство самобалансирующее

83

Устройство уравновешивающее гравитационное

44

Устройство эталонирующее

73

Фаза дисбаланса

17

Фазорегулятор

59

Форма изгиба n

88

Форма изгиба ротора n собственная

88

Форма изгибных колебаний ротора основная

88

Цена деления измерительного устройства практическая

57

Цепь исключения влияния плоскостей коррекции

62

Цепь кажущейся балансировки

73

Цепь разделения плоскостей коррекции

62

Цепь условного уравновешивания

73

Цепь условной балансировки

73

Цикл балансировочный

79

Цикл измерения

77

Цикл измерительный

77

Цикл измерительный балансировочного станка

77

Цикл контрольный

77

Цикл контроля балансировочного станка

77

Цикл уравновешивания

79

Частота вращения гибкого ротора n-я критическая

93

Частота вращения при балансировке

53

Чувствительность балансировочного станка по значению дисбаланса

65

Чувствительность балансировочного станка по углу дисбаланса

66

Чувствительность по дисбалансу

65

Чувствительность по углу дисбаланса

66

Чувствительность по фазе

66

Шпиндель

51

Эксцентриситет массы

13

Эталонирование

71

Эталонирование электрическо

62

АЛФАВИТНЫЙ УКАЗАТЕЛЬ ТЕРМИНОВ НА НЕМЕЦКОМ ЯЗЫКЕ

Ansprechfahigkeit der Auswuchtmaschine entsprechend der Unwuchtsgrcsse

67

Ansprechfahigkeit der Auswuchtmaschine entsprechend dem Umvuchtwinkel

68

Ausgleichsebene

23

Ausgleichsebenen-Beeinflussung

60

Ausgleichsebenen-Einflussverhaltnis

63

Ausgleichsmasse

20

Auswucht am Aufstellungsort

33

Auswuchtdrehzahl

53

Auswuchten

34

Auswuchten nach der n-Eigenbiegungsform

90

Auswuchtmaschine

43

Auswuchtprazision

41

Auswuchtszyklus

79

Automatische Auswuchteirichtung

83

Beidseits gelagerter Rotor

3

Betriebsauswucht

38

Betriebsanderungen der Rotorunwuchte

19

Bezugsebene

24

Dauer des Auswuchtens (Boden-Boden-Zeit)

80

Der mechanisch unstabile Rotor

6

Dynamische Auswuchtmaschine

45

Dynamisches Auswuchten

37

Dynamische Unwucht

11

Ebenentrennung

61

Eichung der Auswuchtmaschine

71

Eichrotor (Einstellrotor)

72

Empfindlichkeit der Auswuchtmaschine entsprechend dem Unwuchtswinkel

66

Empfindlichkeit der Unwuchtmaschine

65

Erzielbare Urunwucht

33

Fliegend gelagerter Rotor

4

Gegenmasse (Gegengewicht)

20

Genauigkeit der Unwuchtmessung

70

Gutestufe der zulassigen Unwucht

42

Hauptunwuchtsvektor

26

Hilfswelle, Auswuchtdorn

51

Hochfrequenzanswuchten (H F-Auswuchten) (fur flexible Rotoren)

86

Kalibrierung der Auswuchtmaschine

74

Kompensationseinrichtung

73

Kontroll masse

76

Kreis des fiktiven Auswuchtens

73

Leistung der Auswuchtmaschine

81

Massenausgleich

22

Maximaler Wuchtkorperdurchmesser

50

Messebene

25

Messzyklus der Auswuchtmaschine

77

Messzyklusdauer

78

Momentenausgleich

36

Nachgiebiger Rotor (Biegeelastischer Rotor)

84

Niederfrequenzanswuchten (N F-Auswuchten) (fur flexible Rotoren)

85

n-Eigenbiegungsform des Rotors

88

n-Kritische Drehzahl des flexibles Rotors

93

n-Lagerrotor

2

Phasengeber

59

Phasenmarke

58

Praktische Ausgleichseinheit

57

Prazisionsgrad des Auswuchts

42

Quasi-statische Unwucht

12

Resonanz-Auswuchtmaschine

48

Restunwucht

29

Rotor

1

Rotormassenausgleich

22

Rotor mit veranderlicher Form

6

Rotor-Unwuchtrustand

8

Rotor von ungleicher Steifigkeit

87

Schaftachse (Rotorachse)

7

Schwerpunktsexzentrizitat

13

Sollausprechfahigkeit der Auswuchtmaschine

69

Spezifische Unwucht

31

Starrer Rotor

40

Statische Auswuchtmaschine

44

Statische Unwucht

9

Statisches Auswuchten

35

Steuerbares Auswuchtsgerat

82

Testrotor

75

Thermische

18

Tote masse

46

Tragbares Auswuchtgerat (fur Betriebswuchtungen)

52

Unterkritische (Kraftmessende) Auswuchtmaschine

47

Unwucht

16

Unwucht-Anzeigeinstrument

55

Unwucht nach der n-Biegungsform

89

Unwuchtmasse

14

Unwuchtmoment

27

Unwuchtmoment (Taumelfehler, rein dynamische Unwucht)

10

Unwuchtsgrosse nach der n-Eigenbiegungsform

91

Unwuchtsreduzierzahl

64

Unwuchtsunstabilitat des Rotors

18

Unwuchttoleranz

30

Unwuchtvektor

15

Unwuchtwinkel

17

Urunwucht (Ursprungliche Unwucht)

28

Uberlagerungsschaltung zur Ebenentrennung (elektrischer Rahmen, Rahmenschaltung)

62

Uberkritische (Wegmessende) Auswuchmaschine

49

Vektor-Messgerat

54

Vibration mil Vielfach-Frequenz

94

Vollkommen ausgewuchteter Rotor

39

Winkelanzeige-Instrument

56

Winkellage

17

Winkellage

21

Zulassige Unwuchtsgrosse nach der n-Eigenbiegunsforrn

92

Zulassige Unwuchttoleranz

32

Zweikonsolenrotor

5

АЛФАВИТНЫЙ УКАЗАТЕЛЬ ТЕРМИНОВ НА АНГЛИЙСКОМ ЯЗЫКЕ

Above resonance (soft bearing) balancing machine

9

Acceptable (Permissible) unbalance

30

Acceptable specific unbalance

32

Amount of modal unbalance in the nth mode

91

Amount of modal unbalance tolerance in the nth mode

92

Amount of nth modal unbalance tolerance

92

Amount of unbalance

16

Angle datum marks

58

Angle indicator

56

Angle of unbalance

17

Angle reference generator

59

Balance quality

41

Balancing

34

Balancing in site

38

Balancing machine

43

Balancing machine accuracy

70

Balancing machine calibration

71

Balancing machine minimum response to the amount of unbalance

67

Balancing machine minimum response to the unbalance angle (degrees)

68

Balancing machine production rate

81

Balancing machine sensitivity to the amount of unbalance

65

Balancing machine sensitivity to the unbalance angle

66

Balancing machine setting (Setting of balancing machine)

74

Balancing run

79

Balancing run (on a balancing machine)

79

Balancing speed

53

Basic (main) unbalance vector

26

Basic (main) unbalance couple

27

Calibration of balancing machine

71

Calibration rotor

72

Claimed minimum achievable residual unbalance

69

Compensator

73

Conditional rotor unbalance change

19

Controllable balancing equipment

82

Controlled initial unbalance

33

Correction angle

21

Correction (balancing) plane

23

Correction mass (Counterweight)

20

Correction plane interference (cross-offect)

60

Correction plane interference ratios

63

Couple (moment) balancing

36

Couple unbalance

10

Couple unbalance

27

Dynamic balancing

37

Dynamic (Two-plane) balancing machine

45

Dynamic unbalance

11

Fictions balance circuit

73

Field balancing

38

Field balancing equipment

52

Flexible rotor

84

Flexural nth mode

88

Floor-to-floor time

80

Hard bearing (Below resonance) balancing machine

47

High speed balancing (relating to flexible rotors)

86

Inboard rotor

3

Initial unbalance

28

Interference coefficient (ratio)

63

Low speed balancing (relating to flexible rotors)

85

Mandrel (Balancing arbor)

51

Mass eccentricity

13

Measuring plane

25

Measuring plane of unbalance

25

Measuring run

77

Measuring run duration (time)

78

Measuring run (on a balancing machine)

77

Mechanically unstable rotor

6

Minimum responce to the unbalance angle (degrees)

68

Minimum responce to unbalance

67

Modal balancing

90

Multiple-frequency vibration

94

n-support rotor

2

nth critical speed of the flexible rotor

93

nth modal balancing

90

nth modal unbalance

89

Outboard rotor

4

Parasitic mass

46

Perfectly balanced rotor

39

(Permissible) balance quality grade

42

Plane separation

61

Plane separation (nodal) network

62

Practical correction unit

57

Production rate

81

Proving (Test) rotor

75

Quasi-static unbalance

12

Reference plane

24

Residual (Final) unbalance

29

Resonance balancing machine

48

Rigid rotor

40

Rotor

1

Rotor balancing

34

(Rotor) flexural nth mode

88

Rotor of uneven stiffness

87

Rotational frequency

53

Rotor mass correction

22

Rotor (shaft) axis

7

Rotor unbalance

8

Self balancing equipment (device)

83

Sensitivity to the angle

66

Sensitivity to unbalance

65

Single support rotor

2

Specific unbalance

31

Static balancing

35

Static balancing machine

44

Static unbalance

9

Swing diameter on a given

50

Test mass (foad)

76

Thermal instability

18

Thermal instability of the rotor unbalances

18

Two-outpoard (Two-console) rotor

5

Unbalance indicator

55

Unbalance mass

14

Unbalance reduction ratio (U. R. R.)

64

Unbalance reference plane

24

Unbalance tolerance

30

Unbalance vector

15

Uneven stiffness rotor

87

Vector measuring device

54

АЛФАВИТНЫЙ УКАЗАТЕЛЬ ТЕРМИНОВ НА ФРАНЦУЗСКОМ ЯЗЫКЕ

Angle de correction

21

Angle de desequilibre (balourd)

17

Appareil de mesurage de vecteur

54

Axe du rotor(de 1’arbre)

7

Capacite de production

81

Change du desequilibre d¢un rotor de les conditions du travail

19

Charge (masse) de controle

75

Circuit de balance fictive

73

Compensateur

73

Correction des masses du rotor

22

Cycle dequilibrage

79

Cycle dequilibrage (sur une machine a equilibrer)

79

Cycle de mesurage (d¢une machine a equilibrer)

77

Cycle de mesure

77

Degre de balourd permissible

42

Degre du qualite dequilibrage

42

Desequilibre admissible

30

Desequilibre (balourd) initial

28

Desequilibre (balourd) specifique

31

Desequilibre de couple

10

Desequilibre de couple

27

Desequilibre de rotor

8

Desequilibre dynamique

11

Desequilibre initial realizable

33

Desequilibre modal d¢ordre n

89

Desequilibre quasi-statique

12

Desequilibre residuel (final)

29

Desequilibre specifique admissible

32

Desequilibre statique

9

Diametre utilisable (Swing)

50

Dispositif a auto-equilibrage

83

Duree du cycle de mesure

78

Duree totale dequilibrage

60

Equilibrage

34

Equilibrage a basse vitesse (concernant les rotors ilexibles)

85

Equilibrage a haute vitesse (concernant les rotors flexibles)

86

Equilibrage de service

38

Equilibrage du couple (moment)

36

Equilibrage dynamique

37

Equilibrage in situ

38

Equilibrage modal

90

Equilibrage statique

35

Etalonnage de machine a equilibrer

71

Excentricite de masse

13

Generateur de referencee dangle

59

Indicateur dangle

56

Indicateur de desequilibre

55

Influence du balourd dans le plan oppose au plan de correction

60

Linstabilite thermique

18

Machine a equilibrer

43

Machine a equilibrer (a paliers durs) a faible resonance

47

Machine a equilibrer (a paliers souples) a forte resonance

49

Machine a equilibrer a resonance

48

Machine a equilibrer dynamique (a deux plans)

45

Machine a equilibrer statique

44

Mandrin (arbre dequilibrage)

51

Marques dangle

58

Masse de desequilibre (balourd)

14

Masse de correction (Contrepoids)

20

Masse parasite

46

Materiel dequilibrage de chantier

52

Mode dordre n de flexion (dun rotor)

88

Moment de desequilibre resultant

27

ntiem vitesse critique du rotor flexible

93

Plan de correction (plan dequilibrage)

23

Plan de mesure

25

Plan de reference

24

Precision dune machine a equilibrer

70

Qualite dequilibrage

41

Qualite dequilibrage realisable declaree

69

Rapport de reduction de desequilibre (R. R. D.)

64

Reglable equipement dequilibrage

82

Reglage de machine a equilibrer

74

Reponse minimale dune machine a equilibrer pour Tangle de desequilibre

68

Reponse minimale dune machine a equilibrer pour la valeur dequilibre

67

Reseau de plan de separation (nodal)

62

Rotor

1

Rotor a deux consoles

5

Rotor a geometrie instable

6

Rotor a n support

2

Rotor detalonnage

72

Rotor de rigidite inegale

87

Rotor de verification (dessai)

75

Rotor exterieur (en poirte-a-faux)

4

Rotor flexible

84

Rotor interieur

3

Rotor parfaitement equilibre

39

Rotor rigide

40

Sensibilite dangle dune machine a equilibrer

66

Sensibilite dune machine a equilibrer

65

Separation de plan

61

Taux dinterference du plan de correction

63

Tolerance de desequilibre

30

Tolerance de desequilibre specifique

32

Tolerance du valeur de desequilibre modal n

92

Unite pratique de correction

57

Valeur de desequilibre (balourd)

16

Valeur du desequilibre modal dans le neme mode

91

Vecteur de desequilibre (balourd)

15

Vecteur de desequilibre resultant

26

Vibration, sur une multiple frequence de la rotation

94

Vitesse dequilibrer

53

ПРИЛОЖЕНИЕ 1 к ГОСТ 19534-74

Рекомендуемое

ЕДИНИЦЫ ФИЗИЧЕСКИХ ВЕЛИЧИН, ПРИМЕНЯЕМЫЕ ПРИ БАЛАНСИРОВКЕ

Величина

Единица

Наименование

Обозначение

Наименование

Обозначение

1. Главный вектор дисбалансов ротора

грамм-миллиметр, градус

г·мм,...°

2. Главный момент дисбалансов ротора

грамм-миллиметр в квадрате, градус

г·мм2,...°

3. Дисбаланс центра масс ротора

грамм-миллиметр, градус

г·мм,...°

4. Дисбаланс в i-й плоскости, перпендикулярной оси ротора, определяющий статическую неуравновешенность ротора (статический дисбаланс)

грамм-миллиметр, градус

г·мм,...°

5. Дисбаланс в одной из двух плоскостей, перпендикулярных оси ротора, определяющий моментную неуравновешенность ротора (моментный дисбаланс)

грамм-миллиметр, градус

г·мм,...°

6. Дисбаланс в i-й плоскости, перпендикулярной оси ротора, определяющий статическую и моментную неуравновешенности ротора

грамм-миллиметр, градус

г·мм,...°

7. Допустимый дисбаланс по n-й собственной форме изгиба в i-й плоскости, перпендикулярной оси ротора

грамм-миллиметр, градус

г·мм,...°

8. Допустимое значение эксцентриситета центра массы ротора

eСТ, доп

микрометр

мкм

9. Допустимый удельный дисбаланс

eСТ, доп

микрометр

мкм

10. i-я точечная неуравновешенная масса

mi

грамм

г

11. i-я точечная корректирующая масса

ткi

грамм

г

12. Масса ротора

т0

килограмм

кг

13. Осевое расстояние от i-й точечной массы или плоскости, перпендикулярной оси ротора, до центра масс ротора

li

метр

м

14. Порог чувствительности балансировочного станка по значению дисбаланса

Δ

грамм-миллиметр

г·мм

15. Порог чувствительности балансировочного станка по углу дисбаланса

Δφ

градус

...°

16. Продолжительность балансировки

t

секунда

с

17. Расстояние между серединами опор двухопорного ротора

Li

метр

м

18. Расстояние от середины i-й опоры до центра масс ротора

li

метр

м

19. Расстояние между плоскостями коррекции

l

метр

м

20. Удельный дисбаланс ротора

ест

микрометр

мкм

21. Угловая скорость ротора

ω

радиан в секунду

рад/с

22. Угловая скорость ротора при балансировке

ωб

радиан в секунду

рад/с

23. Угол дисбаланса;

Угол коррекции

φ

градус

...°

24. Частота вращения ротора

n

секунда в минус первой степени

с-1

25. Частота вращения ротора при балансировке

nб

секунда в минус первой степени

с-1

26. Эксцентриситет центра массы ротора

микрометр градус

мкм...°

27. Эксцентриситет i-й неуравновешенной массы

миллиметр градус

мм...°

28. Эксцентриситет i-й корректирующей массы

миллиметр градус

мм...°

29. Эксплуатационная угловая скорость вращения ротора

ωэ

радиан в секунду

рад/с

30. Эксплуатационная частота вращения ротора

nэ

секунда в минус первой степени

с-1

ПРИЛОЖЕНИЕ 2 к ГОСТ 19534-74

Справочное

ТЕРМИНЫ, ПРИМЕНЯЕМЫЕ В НАСТОЯЩЕМ СТАНДАРТЕ, И ИХ ПОЯСНЕНИЯ

Центральные оси - система взаимно перпендикулярных осей, имеющих начало в центре масс тела или механической системы.

Главная центральная ось инерции - центральная ось твердого тела или механической системы, относительно которой центробежные моменты инерции тела или системы равны нулю.

Ось вращения - линия, вокруг которой вращается тело.

Упругая линия - первоначальная ось тела, деформированная под действием нагрузок.

n-я критическая частота - частота вращения, равная n-й собственной частоте системы, при которой возникают наибольшие перемещения системы или ее элементов.

Собственная частота изгибных колебаний - частота изгибных (поперечных) колебаний упругой системы, предоставленной самой себе после начального возмущения.

Примечание. Собственная частота изгибных колебаний может быть первой, второй,..., n-й.

Градуировка - по ГОСТ 16263-70.

Калибровка - по ГОСТ 16263-70.

ПРИЛОЖЕНИЕ 3 к ГОСТ 19534-74

Справочное

ЭСКИЗЫ К ОПРЕДЕЛЕНИЯМ НЕКОТОРЫХ ТЕРМИНОВ

Межопорный ротор

Черт. 1

Консольный ротор

Черт. 2

Двухконсольный ротор

Черт. 3

Статическая неуравновешенность ротора

Черт. 4

Моментная неуравновешенность ротора

Черт. 5

Динамическая неуравновешенность ротора

Черт. 6

Квазистатическая неуравновешенность ротора

Черт. 7

Главный вектор дисбалансов ротора и главный момент дисбалансов ротора

Черт. 8

1-я, 2-я и 3-я собственные формы изгиба ротора

Черт. 9

СОДЕРЖАНИЕ





© 2013 Ёшкин Кот :-)
