ГОСТ 19140-94



МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ВРАЩАТЕЛИ СВАРОЧНЫЕ
ГОРИЗОНТАЛЬНЫЕ ДВУХСТОЕЧНЫЕ

Типы, основные параметры и размеры











МЕЖГОСУДАРСТВЕННЫЙ СОВЕТ
ПО СТАНДАРТИЗАЦИИ. МЕТРОЛОГИИ И СЕРТИФИКАЦИИ
Минск









Предисловие

1 РАЗРАБОТАН Украинским конструкторско-технологическим институтом сварочного производства (УкрИСП)

ВНЕСЕН Государственным комитетом Украины по стандартизации, метрологии и сертификации

2 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации 21 октября 1994 г.

За принятие проголосовали:

Наименование государства

Наименование национального органа по стандартизации

Республика Азербайджан

Азгосстандарт

Республика Армения

Армгосстандарт

Республика Белоруссия

Белстандарт

Республика Грузия

Грузиягосстандарт

Республика Казахстан

Казгосстандарт

Республика Киргизстан

Киргизстандарт

Республика Молдова

Молдовастандарт

Республика Узбекистан

Узгосстандарт

Российская Федерация

Госстандарт России

Украина

Госстандарт Украины

3 Постановлением Комитета Российской Федерации по стандартизации, метрологии и сертификации от 28 марта 1996 г. № 222 межгосударственный стандарт ГОСТ 19140-94 введен в действие в качестве государственного стандарта Российской Федерации с 1 июля 1996 г.

4 ВЗАМЕН ГОСТ 19140-84

5 ПЕРЕИЗДАНИЕ. Сентябрь 2006 г.



ГОСТ 19140-94

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ВРАЩАТЕЛИ СВАРОЧНЫЕ ГОРИЗОНТАЛЬНЫЕ ДВУХСТОЕЧНЫЕ

Типы, основные параметры и размеры

Horizontal two-pillar welding turners.
Types, basic parameters and dimensions

Дата введения 1996-07-01

1 Область применения

Настоящий стандарт распространяется на горизонтальные двухстоечные вращатели общего применения (далее - вращатели), предназначенные для вращения свариваемого изделия со сварочной скоростью при механизированной и ручной дуговой сварке кольцевых швов, а также для установки изделия на маршевой скорости в удобное для сварки положение.

Стандарт не распространяется на вращатели с программным управлением.

Все требования настоящего стандарта являются обязательными.

2 Определения

В настоящем стандарте применяют следующие термины.

Маршевая скорость - скорость, при которой производится установка свариваемого изделия в удобное для сварки положение.

Максимальная сварочная скорость - линейная скорость сварки при наибольшей частоте вращения, значения которой даны в таблице 1.

3 Типы

Вращатели следует изготовлять следующих типов:

1 - обеспечивающие вращение свариваемого изделия вокруг горизонтальной оси со сварочной и маршевой скоростями;

2 - обеспечивающие поворот свариваемого изделия вокруг горизонтальной оси с маршевой скоростью.

4 Основные параметры и размеры

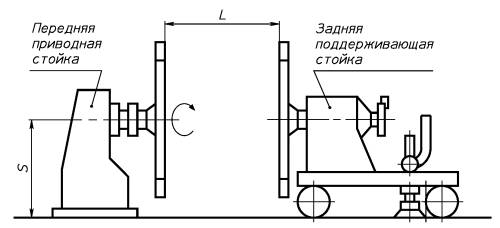

Основные параметры и размеры вращателей должны соответствовать значениям, указанным на рисунке 1 и в таблице 1.

Примечания

1 Рисунок не определяет конструкцию вращателя.

2 Размер L определяет заказчик в зависимости от длины свариваемого изделия.

Рисунок 1

Таблица

Наибольшая грузоподъемность, кг

Наибольший крутящий момент на оси вращения планшайбы, Нм

Высота от нижней плоскости основания вращателя до оси вращения шпинделя S, мм, не менее

Наибольшая частота вращения планшайбы, об/мин

Пределы отклонения сварочной частоты вращения, %

Номинальная сила сварочного тока, А









для вращателей











нормальной точности

повышенной точности



125

6,3; 12,5

500; 630

6,30; 12,50; 25,00

± 3,0

± 0,8

500

250

25; 63

630; 800

5,00; 8,00

± 3,0

± 0,8

500

500

63; 160; 200

800; 1000

4,00; 6,30

± 3,5

± 1,0

630

800

200; 400; 630



3,15; 5,00

± 4,0

± 1,0

1000

2000

630; 1000; 1600

1000; 1250

2,50; 3,15

± 4,0

± 1,2

1000

4000

2500; 4000



2,00; 2,50

± 4,0

± 1,2

1250

6300

4000; 6300

1250; 1600

1,80; 2,00

± 4,5

± 1,2

1250

12500

8000; 12500



1,50; 1,80

± 4,5

± 1,3

1600

16000

12500; 16000

1600; 2000

1,25; 1,50

± 5,0

± 1,3

1600

25000

31500; 50000



1,00; 1,25

± 5,0

± 1,4

2000

50000

80000; 100000

2000; 2500

0,63; 0,80

± 6,0

± 1,5

2000

Примечания

1 Допускается увеличение наибольшего крутящего момента на оси вращения планшайбы не более чем на 5% установленных значений.

2 Пределы отклонения сварочной частоты вращения даны для наибольшей частоты вращения при но­минальном напряжении в сети.

3 Значения маршевой скорости соответствуют значениям максимальной сварочной скорости.

5 Требования к конструкции

5.1 Соотношение между массой свариваемого изделия и вспомогательных устройств, устанавливаемых на вращателе, и допускаемым смещением их центра масс относительно оси вращения, а также допускаемое нагружение на одну стойку должны быть указаны в руководстве по эксплуатации вращателя.

5.2 Отношение наибольшей сварочной частоты вращения планшайбы к наименьшей должно соответствовать одному из следующих значений: 10, 20, 50, 100, 200, 500, 1000, 2000.



Ключевые слова: горизонтальные двухстоечные вращатели, сварочная скорость, механизированная сварка, ручная дуговая сварка, маршевая скорость, типы, основные параметры, размеры, передняя приводная стойка, задняя поддерживающая стойка, наибольшая грузоподъемность, наибольший крутящий момент, наибольшая частота вращения планшайбы, пределы отклонения сварочной частоты вращения
