МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ПЛАСТИНЫ ОПОРНЫЕ СМЕННЫЕ
МНОГОГРАННЫЕ ТВЕРДОСПЛАВНЫЕ
КВАДРАТНОЙ ФОРМЫ С ЗАДНИМ УГЛОМ

Конструкция и размеры

Square throw-away (indexable) carbide shims
with end-clearance angle.
Design and dimensions

ГОСТ
19077-80

Дата введения 01.01.82

Требования настоящего стандарта являются обязательными.

(Введен дополнительно, Изм. № 2).

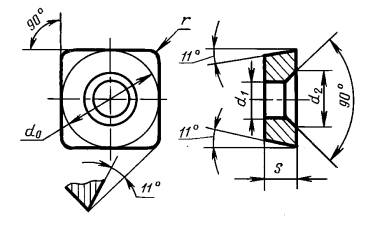

1. Конструкция и размеры пластин должны соответствовать указанным на чертеже и в таблице.

Размеры, мм

Обозначение пластин

Длина режущей кромки l

d0

s

r

d1

d2

Масса, r »

цифровое

буквенно-цифровое

Применяемость

723-0903

OSP-0903



9,5

8,1

3,18

0,8

3,81

6,5

1,84

723-1203

OSP-1203



12,7

11,3

5,16

8,5

3,88

723-1504

OSP-1504



15,9

13,8

4,76

1,2

6,35

10,5

8,41

723-1904

OSP-1904



19,0

17,0

0,8

7,93

12,5

13,20

723-1203-1

OSP-1203-1



12,7

10,6

3,18

0,8

5,16

8,0

3,3

723-1204

OSP-1204



12,7

11,3

4,76

0,8

5,16

8,0

5,6

723-2506

OSP-2506



25,4

22,6

6,35

2,0

9,12

13,1

33,8

Пример условного обозначения при заказе опорной пластины из твердого сплава марки ВК15, толщиной s = 3,18 мм, для режущей пластины длиной l = 9,5 мм:

19 6527 0431 0903

(Измененная редакция, Изм. № 1, 2).

2. Система обозначений пластин - по ГОСТ 19042.

3. Технические требования - по ГОСТ 19086.

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТАН И ВНЕСЕН Министерством цветной металлургии СССР

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 19.06.80 № 2912

3. ВЗАМЕН ГОСТ 19077-73

4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Обозначение НТД, на который дана ссылка

Номер пункта

ГОСТ 19042-80

2

ГОСТ 19086-80

3

5. Ограничение срока действия снято Постановлением Госстандарта СССР от 29.12.90 № 3621

6. ИЗДАНИЕ с Изменением № 1, 2, утвержденным в октябре 1984 г., декабре 1990 г. (ИУС 2-85, 4-91)
