ГОСТ 19061-80

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ПЛАСТИНЫ РЕЖУЩИЕ
СМЕННЫЕ МНОГОГРАННЫЕ ТВЕРДОСПЛАВНЫЕ
ПАРАЛЛЕЛОГРАММ НОЙ ФОРМЫ
С УГЛОМ 84° И ФАСКАМИ
НА РЕЖУЩИХ КРОМКАХ

Конструкция и размеры



Москва

Стандартинформ

2006









МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ПЛАСТИНЫ РЕЖУЩИЕ СМЕННЫЕ МНОГОГРАННЫЕ
ТВЕРДОСПЛАВНЫЕ ПАРАЛЛЕЛОГРАММ НОЙ ФОРМЫ
С УГЛОМ 84° И ФАСКАМИ НА РЕЖУЩИХ КРОМКАХ

Конструкция и размеры

Parallelogram throw-away (indexable) carbide cutting inserts
with 84° included angle and chamfered cutting edges.
Design and dimensions

ГОСТ
19061-80

Дата введения 01.01.82

Требования настоящего стандарта являются обязательными.

(Введен дополнительно, Изм. № 1).

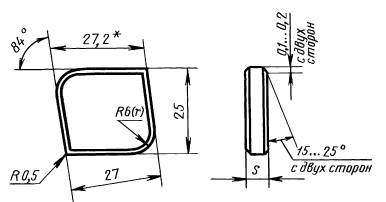

1. Конструкция и размеры пластин должны соответствовать указанным на чертеже.

S = 6 мм

__________

* Размер для справок.

Обозначение пластины класса допуска С:

цифровое: 07141-270660;

буквенно-цифровое: FNCN-270660.

Пример условного обозначения при заказе пластины из твердого сплава марки ВК6:

19 6524 0384 270660

2. Ориентировочная масса пластин указана в приложении 1.

3. Система обозначения пластин по ГОСТ 19042.

4. Технические требования - по ГОСТ 19086.

5. Применяемые марки сплавов приведены в приложении 2.

(Введен дополнительно, Изм. № 1).

ПРИЛОЖЕНИЕ 1

Справочное

Цифровое
обозначение
пластин

Масса пластин, г, из твердого сплава марок

Масса пластин, г, из твердого сплава
с покрытием

ВК6

ВК8

Т15К6

Т14К8

Т5К10

ВП1255

ВП3115

ВП3325

07141-270660

58,6

57,8

45,1

45,9

50,6

53,75

58,6

57,8

ПРИЛОЖЕНИЕ 2

Рекомендуемое

Применяемые марки сплавов пластин

Цифровое обозначение пластины

Основное применение

Применение по специальному заказу

07141-270660

№ 6

№ 3, № 4, № 5, № 7, № 9, № 10, № 11

№ 3 - ВК6, № 4 - ВК8, № 5 - Т5К10, № 6 - Т14К8, № 7 - Т15К6, № 9 - ВП3115, № 10 - ВП3325, № 11 - ВП1255

ПРИЛОЖЕНИЕ 2 (Введено дополнительно, Изм. № 1).

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТАН И ВНЕСЕН Министерством металлургии СССР

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 19.06.80 № 2906

3. ВЗАМЕН ГОСТ 19061-73

4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Обозначение НТД, на который дана ссылка

Номер пункта

ГОСТ 19042-80

3

ГОСТ 19086-80

4

6. Ограничение срока действия снято Постановлением Госстандарта СССР от 29.12.90 № 3613

7. издание с Изменением № 1, утвержденным в декабре 1991 г. (ИУС 4-91)
