ГОСТ 19052-80

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ПЛАСТИНЫ РЕЖУЩИЕ СМЕННЫЕ
МНОГОГРАННЫЕ ТВЕРДОСПЛАВНЫЕ
КВАДРАТНОЙ ФОРМЫ С ОТВЕРСТИЕМ
И СТРУЖКОЛОМАЮЩИМИ КАНАВКАМИ
НА ОДНОЙ СТОРОНЕ

Конструкция и размеры

Москва

Стандартинформ

2006

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ПЛАСТИНЫ РЕЖУЩИЕ СМЕННЫЕ
МНОГОГРАННЫЕ ТВЕРДОСПЛАВНЫЕ
КВАДРАТНОЙ ФОРМЫ С ОТВЕРСТИЕМ
И СТРУЖКОЛОМАЮЩИМИ КАНАВКАМИ
НА ОДНОЙ СТОРОНЕ

Конструкция и размеры

Square throw-away (indexable) carbide cutting inserts
with cylindrical holes and chip-breaking
flutes on one face only. Design and dimensions

ГОСТ
19052-80

Дата введения 01.01.82

Требования настоящего стандарта являются обязательными.

(Введен дополнительно, Изм. № 3).

1. (Исключен, Изм. № 2).

2. Конструкция и размеры пластин должны соответствовать указанным на чертеже и в таблице.

Описание: 1

________

* Размер для справок.

мм

Обозначение пластин классов допусков

l = d

d1

s

r

m

U

M

цифровое

буквенно-цифровое

Применяемость*

цифровое

буквенно-цифровое

Применяемость*

03114-090304

SNUM-090304

03124-090304

SNMM-090304

9,525

3,81

3,18

0,4

1,808

03114-090308

SNUM-090308

03124-090308

SNMM-090308

0,8

1,644

03114-120404

SNUМ-120404

03124-120404

SNMM-120404

12,700

5,16

4,76

0,4

2,465

03114-120408

SNUM-120408

03124-120408

SNMM-120408

0,8

2,301

03114-120412

STUM-120412

03124-120412

SNMM-120412

1,2

2,137

03114-150412

SNUM-150412

03124-150412

SNMM-150412

15,875

6,35

1,2

2,795

03114-150416

SNUM-150416

03124-150416

SNMM-150416

1,6

2,630

-

-

03124-150608

SNMM-150608

6,35

0,8

2,959

-

-

03124-150612

SNMM-150612

1,2

2,795

03114-190612

SNUM-190612

03124-190612

SNMM-190612

19,050

7,93

1,2

3,452

03114-190616

SNUM-190616

03124-190616

SNMM-190616

1,6

3,288

03114-190624

SNUM-190624

03124-190624

SNMM-190624

2,4

2,951

03114-250716

SNUM-250716

03124-250716

SNMM-250716

25,400

9,12

7,93

1,6

4,598

03114-260724

SNUM-250724

03124-250724

SNMM-250724

2,4

4,274

_________

* См. приложение 4.

Пример условного обозначения при заказе пластины из твердого сплава марки ВК6, класса допуска U, с длиной режущей кромки l = 9,5 мм, толщиной s = 3,18 мм, радиусом r = 0,4 мм, со стружколомающей канавкой типа 1:

19 6524 0370 090304-1

(Измененная редакция, Изм. № 3).

То же, со стружколомающей канавкой типа 2:

19 6527 0370 090304-2

(Измененная редакция, Изм. № 2).

3 .Тип, форма и размеры стружколомающих канавок указаны в приложении 1.

4. Ориентировочная масса пластин указана в приложении 2.

5. Система обозначений пластин - по ГОСТ 19042.

6. Технические требования - по ГОСТ 19086.

7. Применяемые марки сплавов указаны в приложении 3.

(Введен дополнительно, Изм. № 3).

ПРИЛОЖЕНИЕ 1

Рекомендуемое

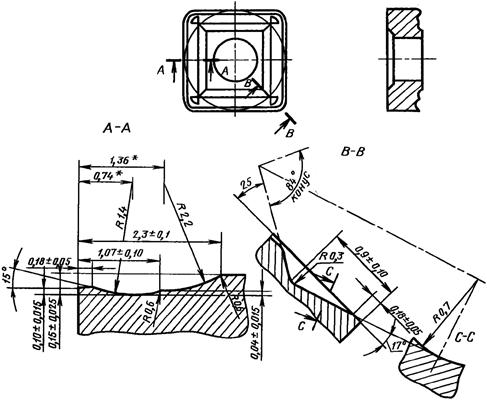

Тип, форма и размеры стружколомающих канавок на передней поверхности пластин указаны на черт. 1 - 5 и в табл. 1 и 2.

Тип 1

Форма 1 для диаметров
d = 9,525 и 12,700 мм

Форма 2 для диаметров
d от 15,875 до 25,400 мм

Черт. 1

Таблица 1

мм

d

b

d2

r1

γ

9,525

-

5

1,0

25°

12,700

7

20°

15,875

3,2

-

1,6

19,050

25,400

3,8

Форма 1 для пластин 031.4-090304; 031.4-120404

Тип 2

________

* Размеры для справок.

Черт. 2

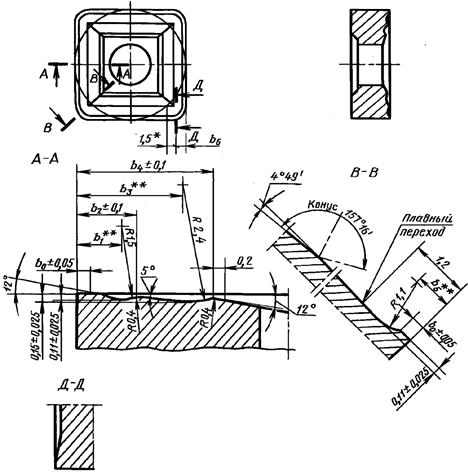

Форма 2 для пластины 031.4-090308

Тип 2

________

* Переход между главным стружколомом и стружколомом при вершине выравнивается на длине 0,5 мм.

** Размеры для справок.

Черт. 3

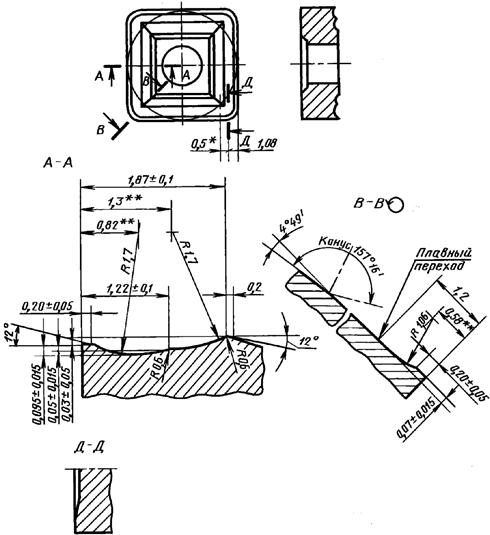

Форма 3

Тип 2

________

* Переход между главным стружколомом и стружколомом при вершине выравнивается на длине 1,5 мм.

** Размеры для справок.

Черт. 4

Таблица 2

мм

Пластина

b0

b1

b2

b3

b4

b5

b6

031.4-120408

031.4-150608

0,20

0,88

1,22

2,22

2,80

0,68

1,08

031.4-120412

031.4-150412

031.4-150612

0,25

0,93

1,27

2,27

2,85

0,73

1,20

031.4-150516

031.4-190612

0,40

1,08

1,42

2,42

3,00

0,88

1,60

1,20

(Измененная редакция, Изм. № 3).

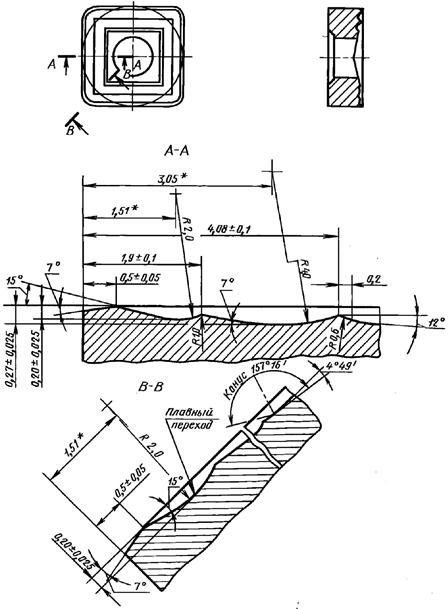

Форма 4 для пластин 031.4-190616; 031.4-250716; 031.4-190624; 031.4-250724

Тип 2

_________

* Размеры для справок.

(Измененная редакция, Изм. № 1).

Черт. 5

ПРИЛОЖЕНИЕ 2

Справочное

Ориентировочная масса пластин

Цифровое обозначение пластин

Ориентировочная масса пластин, г

из твердого сплава марок

из безвольфрамовых твердых сплавов

из твердых сплавов с покрытием

ВК6-ОМ

ВК6

ВК8

ВК10-ХОМ

Т5К10

Т14К8

Т15К6

КНТ16, ТН20

ВП255

ВП3115

ВП3325

03114-190304

03124-090304

3,57

3,57

3,52

3,48

3,09

2,80

2,75

1,39

3,27

3,57

3,52

03114-090308

03124-090308

3,55

3,55

3,50

3,47

3,07

2,79

2,74

1,39

3,27

3,55

3,50

03114-120404

03124-120404

9,39

9,39

9,26

9,16

8,12

7,36

7,23

3,66

8,61

9,39

9,26

03114-120408

03124-120408

9,39

9,39

9,26

9,16

8,12

7,36

7,23

3,66

8,61

9,39

9,26

03114-120412

03124-120412

9,34

9,34

9,21

9,15

8,08

7,32

7,20

3,64

8,60

9,34

9,21

03114-150412

03124-150412

14,60

14,60

14,40

14,25

12,70

11,50

11,30

5,69

13,39

14,60

14,40

03114-150416

03124-150416

14,60

14,60

14,40

14,25

12,60

11,40

11,20

5,69

13,39

14,60

14,40

03114-190612

03124-190612

28,00

28,00

27,60

27,32

24,20

21,90

21,60

-

25,66

28,00

27,60

03114-190616

03124-190616

27,90

27,90

27,50

27,30

24,10

21,90

21,50

-

25,57

27,90

27,50

03114-190624

03124-190624

27,50

27,50

27,20

26,92

23,80

21,60

21,20

-

25,29

27,50

27,20

03114-250716

03124-250716

64,40

64,40

63,50

62,86

55,70

50,50

49,60

-

59,05

64,40

63,50

03114-250716

03124-250724

64,20

64,20

63,30

62,66

55,50

50,30

49,40

-

58,89

64,20

63,30

03124-150608

-

-

19,30

-

17,05

15,43

15,15

7,65

19,29

20,10

19,30

03124-150612

-

-

19,21

-

16,94

15,34

15,07

7,59

19,20

20,01

19,21

ПРИЛОЖЕНИЕ 2. (Измененная редакция, Изм. № 3).

ПРИЛОЖЕНИЕ 3

Рекомендуемое

Применяемые марки сплавов пластин

Цифровое обозначение пластин

Основное применение

Дополнительное применение

Применение по специальному заказу

03114-090304

№ 7, № 9, № 11

№ 1, № 2, № 3, № 10

№ 4, № 5, № 6, № 8

03124-090304

-

-

№ 1, № 2, № 3, № 4, № 5, № 6, № 7, № 8, № 9, № 10, № 11

03114-090308

№ 7, № 9, № 11

№ 1, № 2, № 3

№ 4, № 5, № 6, № 8, № 10

03124-090308

№ 5, № 7, № 11

№ 1, № 2

№ 3, № 4, № 6, № 8, № 9, № 10

03114-120404

№ 7, № 9

№ 1,№ 2, № 3, № 5, № 11

№ 4, № 6, № 8, № 10

03124-120404

№ 5, № 7, № 11

-

№ 1, № 2, № 3, № 4, № 6, № 8, № 9, № 10

03114-120408

№ 5, № 7, № 8, № 9, № 11

№ 1, № 2, № 3, № 4, № 6, № 10

-

03124-120408

№ 4, № 5, № 7, № 11

№ 1, № 2, № 3, № 4, № 6, № 9

№ 8, № 10

03114-120412

№ 5, № 7, № 9, № 11

№ 3, № 4, № 6

№ 1, № 2, № 8, № 10

03124-120412

№ 4, № 5, № 7, № 11, № 9

№ 1, № 2, № 3

№ 6, № 8, № 10

03114-150412

№ 5, № 7, № 8, № 9, № 10, № 11

№ 3 № 4, № 6

№ 2

03124-150412

№ 4, № 5, № 7

№ 1, № 6

№ 2, № 3, № 9, № 10, № 11

03114-150416

№ 5, № 7, № 10

№ 3, № 4, № 6

№ 1, № 2, № 8, № 9, № 11

03124-150416

№ 7

№ 5

№ 1, № 2, № 3, № 4, № 6, № 8, № 9, № 10, № 11

03114-150608

№ 4, № 5, № 7, № 10

№ 6, № 9

№ 8, № 11

03114-150612

№ 4, № 5, № 7, № 10

№ 6, № 9

№ 8, № 11

03114-190612

№ 4, № 5, № 7, № 10

№ 6

№ 1, № 2, № 3, № 9, № 11

03124-190612

-

-

№ 1, № 2, № 3, № 4, № 5, № 6, № 7, № 9, № 10, № 11

03114-190616

№ 4, № 5, № 7, № 10

№ 6

№ 1, № 2, № 3, № 9, № 11

03124-190616

-

-

№ 1, № 2, № 3, № 4, № 5, № 6, № 7, № 9, № 10, № 11

03114-190624

№ 5, № 7

№ 1, № 2, № 3, № 4, № 6, № 9, № 10, № 11

03114-250716

№ 4, № 10

№ 3, № 7

№ 1, № 2, № 3, № 6, № 9, № 11

03124-250716

№ 3, № 7

№ 4, № 10

№ 1, № 2, № 5, № 6, № 9, № 11

03114-250724

№ 4, № 5, № 10

№ 7

№ 1, № 2, № 3, № 6, № 9, № 11

03124-250724

-

№ 5

№ 1, № 2, № 3, № 4, № 6, № 7, № 9, № 10, № 11

03124-190624

-

-

№ 1, № 2, № 3, № 4, № 5, № 6, № 7, № 9, № 10, № 11

№ 1 - ВК10-ХОМ; № 2 - ВК6-ОМ; № 3 - ВК6; № 4 - ВК8; № 5 - Т5К10; № 6 - Т14К8; № 7 - Т15К6; № 8 - КНТ16, ТН20; № 9 - ВП3115; № 10 - ВП3325; № 11 - ВП1255.

ПРИЛОЖЕНИЕ 4

Справочное

Применяемость пластин

d

Обозначение

Пластины со стружколомающими канавками на одной стороне

радиус при вершине rε

0,4

0,8

1,2

1,6

2,4

9,525

SNMM 0903

+

+

+ + +

+ + +

+ + +

12,7

SNMM 1203

+ +

+ +

+ +

+ + +

+ + +

SNMM 1204

+ +

+

+

+ +

+ + +

15,875

SNMM 1504

+ + +

+ + +

+ +

+ +

+ + +

SNMM 1506

+ + +

+

+

+ +

+ + +

19,05

SNMM 1906

+ + +

+ + +

+

+

+ +

25,4

SNMM 2507

+ + +

+ + +

+ + +

+ +

+

SNMM 2509

+ + +

+ + +

+ + +

+ + +

+ +

Примечание. + - пластины основного применения, стандартизованные.

+ + - пластины ограниченного применения, нестандартизованные.

+ + + - пластины, не рекомендуемые для применения.

ПРИЛОЖЕНИЯ 3, 4. (Введены дополнительно, Изм. № 3).

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТАН И ВНЕСЕН Министерством цветной металлургии СССР

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 19.06.80 № 2907

3. В настоящий стандарт введен международный стандарт ИСО 3364-85 «Пластины сменные твердосплавные с радиусами при вершине с цилиндрическим крепежным отверстием. Размеры» в части пластин SNMM

4. ВЗАМЕН ГОСТ 19052-73

5. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

6. Ограничение срока действия снято Постановлением Госстандарта СССР от 29.12.90 № 3618

7. ИЗДАНИЕ с Изменениями № 1, 2, 3, утвержденными в октябре 1984 г., апреле 1987 г., декабре 1990 г. (ИУС 2-85, 8-87, 4-91)
