ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ТРАВЕРСЫ КРУГЛЫЕ

Конструкция и размеры

Round cross-bars. Design and dimensions

ГОСТ
18777-80*

Взамен
ГОСТ 18777-73

* Переиздание (декабрь 1986 г.) с Изменением № 1, утвержденным в декабре 1985 г. (ИУС № 4-86).

Постановлением Государственного комитета СССР по стандартам от 31 декабря 1980 г. № 6292 срок введения установлен

с 01.01.82

Проверен в 1985 г.

Несоблюдение стандарта преследуется по закону

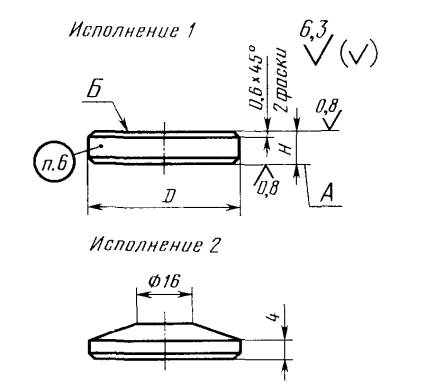

1. Конструкция и размеры круглых траверс должны соответствовать указанным на чертеже и в таблице.

Размеры в мм

Исполнение 1

Исполнение 2

D

H

Масса, кг, не более

Обозначение траверсы

Применяемость

Обозначение траверсы

Применяемость

1041-1751



1041-1752



20

5,0

0,012

1041-1753



1041-1754



22

0,015

1041-1755



1041-1756



25

6,3

0,024

1041-1757



1041-1758



28

0,030

1041-1759



1041-1761



32

8,0

0,051

1041-1762



1041-1763



36

0,064

1041-1764



1041-1765



40

10,0

0,099

1041-1766



1041-1767



45

0,125

1041-1768



1041-1769



50

12,0

0,185

1041-1771



1041-1772



56

0,232

1041-1773



1041-1774



63

14,0

0,342

1041-1775



1041-1776



71

0,457

Примечание. Масса подсчитана для траверсы исполнения 1.

Пример условного обозначения траверсы размером D = 25 мм, исполнения 1:

Траверса 1041-1755 ГОСТ 18777-80

2. Материал - сталь марки 45 по ГОСТ 1050-74.

3. Твердость - 42...46 HRCэ.

1-3. (Измененная редакция, Изм. № 1).

4. Допуск параллельности поверхностей А и Б - по 6-й степени точности ГОСТ 24643-81.

5. Технические требования - по ГОСТ 18824-80.

6. Маркировать: условное обозначение траверсы без наименования и товарный знак предприятия-изготовителя.

7. Пример применения круглых траверс дан в справочном приложении.

ПРИЛОЖЕНИЕ
Справочное

ПРИМЕР ПРИМЕНЕНИЯ КРУГЛЫХ ТРАВЕРС
