ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР



РЕЛЬСЫ ОСТРЯКОВЫЕ ОР50

РАЗМЕРЫ



ГОСТ 17508-85





ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО СТАНДАРТАМ

Москва



РАЗРАБОТАН Министерством путей сообщения

ИСПОЛНИТЕЛИ

Н.Н. Путря (руководитель темы), В.Ф. Барабошин, В.Д. Черников, В.Г. Альбрехт, В.Г. Донец, Б.Э. Глюзберг, Т.Н. Киселева, Н.Н. Елсаков, Т.И. Кузнецова, Ю.Н. Петров, В.П. Демидов, С.О. Сурин, Т.А. Демидова, М.Ю. Хвостик, Д.К. Нестеров, В.Ф. Коваленко, Н.Ф. Левченко, Ю.М. Таптыгин, А.Н. Жученко, Л.И. Иванисенко

ВНЕСЕН Министерством путей сообщения

Зам. министра А.Н. Бевзенко

УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 26 сентября 1985 г. № 3051



ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

РЕЛЬСЫ ОСТРЯКОВЫЕ ОР50

Размеры

Switch point rails OP50.
Dimensions

ГОСТ
17508-85

Взамен
ГОСТ 17508-80

Постановлением Государственного комитета СССР по стандартам от 26 сентября 1985 г. № 3051 срок действия установлен

с 01.07.86

до 01.07.91

в части исполнения 2

до 01.01.88

Несоблюдение стандарта преследуется по закону

1. Настоящий стандарт распространяется на остряковые рельсы ОР50 (далее - рельсы), применяемые в конструкциях верхнего строения железнодорожного пути.

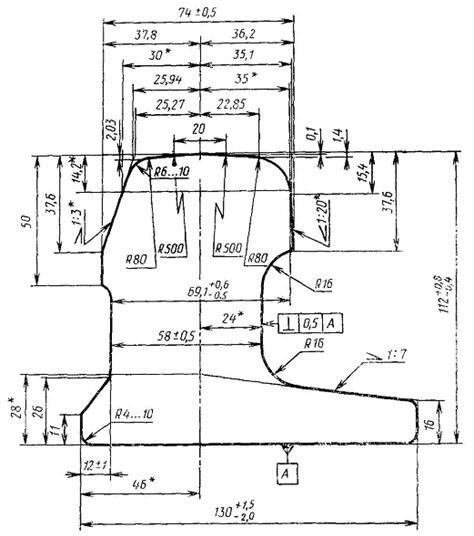

2. Размеры поперечного сечения рельсов должны соответствовать указанным на чертеже.

Расчетные данные рельсов приведены в справочном приложении.

Исполнение 1

Описание: 15

* Размеры для справок.

Черт. 1*

Черт. 2 (Исключен, Изм. № 1).

Условное обозначение острякового рельса ОР50:

Рельс ОР50 ГОСТ 17508-85

(Измененная редакция, Изм. № 1).

3. Все сопряжения профиля должны быть выполнены по радиусу. Радиусы закруглений, не указанные на чертеже, должны быть в пределах 2 - 6 мм.

4. Размеры с неуказанными предельными отклонениями обеспечивают инструментом и в готовых рельсах не контролируют.

5. Предельные отклонения выпуклости головки рельсов при измерении по оси симметрии (базовая ось) участка головки рельса, выполненного радиусом 500 мм, не должны превышать ±0,5 мм.

6. Допускается равномерная выпуклость подошвы к ее краям не более 0,5 мм.

Вогнутость подошвы рельсов - не допускается.

7. Длина рельсов должна соответствовать указанной в заказе или быть кратной ей, но не должна превышать 25 мм.

Предельные отклонения по длине рельсов с двумя фрезерованными торцами на каждый кратный отрезок рельса:

±4 мм - для рельсов длиной до 10 м включ.;

±6 мм     »          »             »      св. 10 м.

Для рельсов с нефрезерованными торцами предельное отклонение по длине не должно превышать плюс 0,8 % номинального значения длины.

8. Соответствие профиля поперечного сечения рельсов размерам, установленном настоящим стандартом, должны определять шаблонами, согласованными с инспекцией МПС.

Измерения следует проводить на расстоянии не менее 250 мм от контролируемого рельса.

9. Технические требования - по ГОСТ 9960-85.

(Измененная редакция, Изм. № 1).

ПРИЛОЖЕНИЕ

Справочное

Расчетные данные рельсов

Наименование параметра

Норма

1

Площадь поперечного сечения рельса, см2

82,2

Расстояние от центра тяжести, см:

от низа подошвы

4,87

от оси симметрии шейки (в сторону большего плеча подошвы)

1,25

Момент инерции относительно оси, см4:

горизонтальной

1381

вертикальной

815

Момент сопротивления, см3:

по низу подошвы

280

по верху головки

218

по боковой грани подошвы, наиболее удаленной от центра тяжести

98

Теоретическая масса 1 м рельса, кг

64,3

Примечание. Теоретическая масса рельса определена, исходя из номинальных размеров поперечного сечения рельсов и плотности стали 7830 кг/м3.

(Измененная редакция, Изм. № 1).
