ГОСТ 16601-71

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ



ШТУЦЕР ДЛЯ ВОЗДУШНОГО ЗАПУСКА
ГАЗОТУРБИННЫХ ДВИГАТЕЛЕЙ

ПРИСОЕДИНИТЕЛЬНЫЕ И УСТАНОВОЧНЫЕ РАЗМЕРЫ







Москва

Стандартинформ

2006



МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ШТУЦЕР ДЛЯ ВОЗДУШНОГО ЗАПУСКА ГАЗОТУРБИННЫХ
ДВИГАТЕЛЕЙ

Присоединительные и установочные размеры

Connection for airstarting gas turbine engines.
Coupling and mounting dimensions

ГОСТ
16601-71

Постановлением Государственного комитета стандартов Совета Министров СССР от 4 февраля 1971 г. № 172 дата введения установлена

01.07.71

1. Настоящий стандарт распространяется на штуцер, предназначенный для подсоединения наконечника раздаточного рукава установки для воздушного запуска газотурбинных двигателей.

В стандарте учтены требования Рекомендации ИСО/Р 2026.

2. Присоединительные и установочные размеры штуцера должны соответствовать указанным на черт. 1 и 2.

* Размеры для справок.

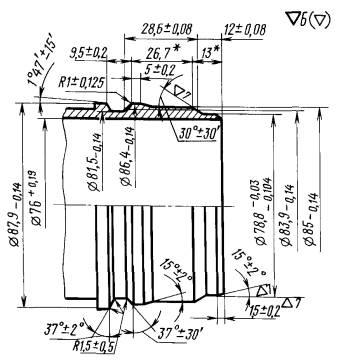

Черт. 1

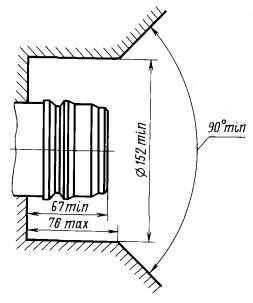

Черт. 2

3. В пространстве, ограниченном размерами Æ 152 min; 76 max и 90° min, при подсоединении наконечника не должны находиться детали конструкции (крышка лючка, заглушка, цепочка заглушки).

4. Несоосность поверхностей Æ 85-0,14; Æ ; Æ 86,4-0,14; Æ 81,5-0,14; Æ 87,9-0,14 - не более 0,025 мм.

5. Несоосность поверхности Æ 76+0,19 с другими поверхностями - не более 0,125 мм.

6. Неуказанные радиусы скруглений выполнять радиусом 0,5 ± 0,3.
