ГОСУДАРСТВЕННЫЙ СТАНДАРТ
СОЮЗА ССР

ШТУЦЕРА САНИТАРНЫХ УЗЛОВ
САМОЛЕТОВ И ВЕРТОЛЕТОВ

ТИПЫ И РАЗМЕРЫ

ГОСТ 12809-80

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО СТАНДАРТАМ

Москва

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ШТУЦЕРА САНИТАРНЫХ УЗЛОВ
САМОЛЕТОВ И ВЕРТОЛЕТОВ

Типы и размеры

Aircraft and hovercraft toilet
flushing connections.
Types and dimensions

ГОСТ
12809-80

Взамен
ГОСТ 12809-67

Постановлением Государственного комитета СССР по стандартам от 11 июня 1980 г. № 2718 срок действия установлен

с 01.07. 1981 г.

до 01.07. 1986 г.

Несоблюдение стандарта преследуется по закону

1. Настоящий стандарт устанавливает типы и размеры штуцеров санитарных узлов самолетов и вертолетов, предназначенных для промывки и заправки санитарных узлов и слива из них отходов закрытым способом при наземном обслуживании.

Требования п. 3 настоящего стандарта являются обязательными, другие требования настоящего стандарта являются рекомендуемыми.

(Измененная редакция, Изм. № 1).

2. В зависимости от назначения штуцера подразделяют на два типа:

1 - для промывки и заправки химической жидкостью;

2 - для слива отходов.

3. Основные размеры штуцеров должны соответствовать указанным на черт. 1, 2 и в таблице.

Тип 1

Тип 2

Остальное - см. черт. 1.

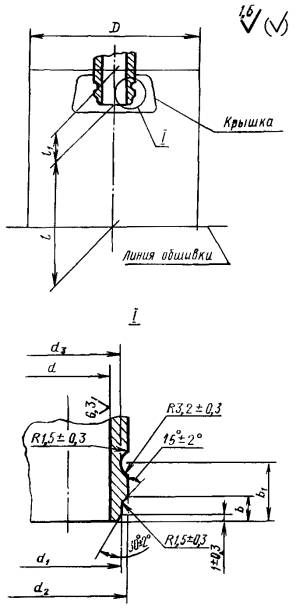

Черт. 1

(Измененная редакция, Изм. № 1).

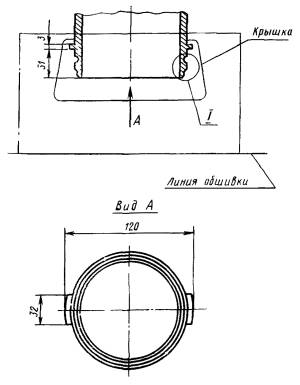

Черт. 2

Размеры в мм

Тип штуцера

Код ОКП

D, не менее

l, не более

l1

(пред. откл.

+5)

d

Поле допуска

Н 12

d1

d2

d3

b

(пред. откл.

±0,1)

b1

(пред. откл.

±0,12)

Поле допуска h11

1

75 9580

130

86

26

21

26,2

30

26,2

5,5

14,2

2

75 9580

220

70

42

102

106,6

111

108,0

8,5

16,2

Пример условного обозначения штуцера типа 2:

Штуцер 2 ГОСТ 12809-80

4. Радиусы, не указанные на черт. 1 и 2, имеют размеры 1 ± 0,3 мм.
