ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР



ЗАКЛЕПКИ ПОЛУПУСТОТЕЛЫЕ
С ПОТАЙНОЙ ГОЛОВКОЙ

Технические условия



ГОСТ 12643-80







ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ЗАКЛЕПКИ ПОЛУПУСТОТЕЛЫЕ
С ПОТАЙНОЙ ГОЛОВКОЙ

Технические условия

Semi-hollow countersunk-(flat)-head rivets.
Specifications

ГОСТ
12643-80*

Взамен
ГОСТ 12643-67

Постановлением Государственного комитета СССР по стандартам от 30 сентября 1980 г. № 4922 срок введения установлен

с 01.01.82

Проверен в 1986 г. Постановлением Госстандарта от 04.03.86 № 472 срок действия продлен

до 01.01.92

Несоблюдение стандарта преследуется по закону

Настоящий стандарт распространяется на полупустотелые заклепки с потайной головкой с диаметром стержня от 1 до 10 мм.

Заклепки полу пустотелые с потайной головкой должны удовлетворять всем требованиям ГОСТ 12644-80 и требованиям, изложенным в соответствующих разделах настоящего стандарта.

1. РАЗМЕРЫ

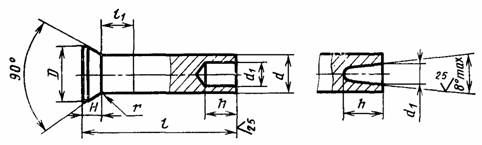

1.1. Размеры заклепок должны соответствовать указанным на чертеже и в табл. 1, 2.

(Измененная редакция, Изм. № 1).

1.2. Отверстие в стержне заклепок может быть выполнено как сверлением, так и высадкой, форма дна отверстия не регламентируется.

Исполнение 1

Вариант исполнения отверстия

Исполнение 2

для d = 2 - 6 мм

Таблица 1

мм

d

D

D1

H

H1

r, не более

d1

h

l1

α ≈

1,0

1,9

-

0,5

-

0,10

0,6

1,0

1,5

90°

1,2

2,3

0,6

1,4

2,7

0,7

0,8

1,5

1,6

2,9

1,0

2,0

3,9

4,0

1,0

0,60

1,2

2,5

4,5

5,0

1,1

0,75

1,6

2,5

3,0

3,0

5,2

6,0

1,2

0,90

2,0

(3,5)

6,1

7,0

1,4

1,00

0,20

2,5

4,0

4,0

7,0

8,0

1,6

1,20

2,8

5,0

8,8

10,0

2,0

1,50

3,5

5,0

4,0

6,0

10,3

12,0

2,4

1,80

0,25

4,5

8,0

13,9

-

3,2

-

6,0

6,0

10,0

17,0

4,8

0,30

8,0

8,0

6,0

75°

Примечания:

1. l1 - расстояние от головки до места замера диаметра.

2. Диаметры коротких заклепок длиной менее 2d замерять на середине длины стержня.

3. Размер заклепки, заключенный в скобки, применять не рекомендуется.

Таблица 2

мм

Примечание. Длины и диаметр заклепок, заключенные в скобки, применять не рекомендуется.

Пример условного обозначения полупустотелой заклепки с потайной головкой исполнения 1 диаметром d = 3 мм, длиной l = 20 мм, из материала группы 01 из стали марки 10 без покрытия:

Заклепка 3×20.01.10 ГОСТ 12643-80

1.3. Теоретическая масса заклепок указана в справочном приложении 1.

1.4. Толщина скрепляемого пакета указана в рекомендуемом приложении 2.

2. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

2.1. Предельные отклонения диаметра d стержня заклепки - js 14; диаметра D головки - js 15; длины l -

2.2. Предельные отклонения высоты головки заклепок H и H1 -  мм для H < 1 мм и js 16 для H 1 мм.

2.3. Предельные отклонения диаметра отверстия заклепок d1 - Н12 для d1 < l мм и Н14 для d1l мм.

2.4. Предельные отклонения глубины отверстия заклепок h - Н17.

2.5. Допуск соосности отверстия относительно стержня для заклепок d от 1 до 1,6 мм - 0,05 мм; для d свыше 1,6 до 2 мм - 0,12 мм; для d свыше 2 мм - 0,20 мм.

2.6. Шероховатость поверхности заклепок из коррозионностойких сталей должна быть не более Ra 6,3 мкм, кроме отверстия.

ПРИЛОЖЕНИЕ 1

Справочное

Масса стальных заклепок

Длина l, мм

Теоретическая масса 1000 шт. заклепок, кг, при номинальном диаметре стержня d, мм

1

1,2

1,4

1,6

2

2,5

3

(3,5)

4

5

6

8

10

3

0,022

0,036

0,042

0,059



















4

0,028

0,044

0,054

0,075

0,139

















5

0,035

0,058

0,066

0,091

0,163

0,233

0,336













6

0,041

0,062

0,078

0,107

0,188

0,272

0,392

0,550











7

0,047

0,071

0,090

0,123

0,213

0,310

0,447

0,627

0,788









8

0,053

0,080

0,102

0,139

0,237

0,349

0,503

0,704

0,886

1,430







9





0,114

0,155

0,262

0,387

0,558

0,781

0,985

1,584







10







0,171

0,287

0,426

0,614

0,858

1,084

1,738

2,553

4,914



(11)









0,312

0,454

0,669

0,935

1,182

1,898

2,775

5,369



12









0,336

0,503

0,725

1,012

1,281

2,046

2,996

5,763



(13)









0,361

0,541

0,780

1,089

1,330

2,200

3,218

6,158



14









0,386

0,580

0,836

1,177

1,478

2,354

3,441

6,552



(15)









0,410

0,618

0,891

1,243

1,577

2,508

3,662

6,947

11,528

16









0,435

0,656

0,947

1,320

1,677

2,662

3,884

7,342

12,148

(17)











0,695

1,002

1,397

1,774

2,816

4,406

7,736

12,768

18











0,733

1,058

1,474

1,873

2,910

4,328

8,131

13,388

20











0,810

1,169

1,628

2,070

3,279

4,772

8,920

14,588

22













1,280

1,782

2,267

3,587

5,215

9,710

15,742

24













1,391

1,936

2,465

3,895

5,659

10,500

16,896

26













1,502

2,090

2,662

4,203

6,103

11,290

18,060

28













1,613

2,244

2,859

4,512

6,547

12,080

19,204

30













1,724

2,398

3,057

4,820

6,991

12,870

20,358

32













1,835

2,552

3,254

5,128

7,434

13,660

21,512

34













1,946

2,706

3,451

5,436

7,878

14,440

22,666

36













2,057

2,860

3,648

5,744

8,322

15,230

23,820

38













2,168

3,014

3,846

6,052

8,766

16,020

24,974

40













2,279

2,168

4,043

6,361

9,210

16,810

26,128

42

















4,240

6,669

9,653

17,600

27,282

45

















4,519

7,114

10,304

18,734

29,842

48

















4,835

7,594

10,991

19,970

31,668

50

















5,029

7,902

11,431

20,760

32,892

52



















8,210

11,871

21,550

34,108

55



















8,782

12,541

22,730

35,938

58



















9,090

12,985

23,994

37,772

60



















9,398

13,429

24,784

38,938

65

























41,984

Примечание. Для определения массы заклепок из других материалов значения массы, указанные в таблице, должны быть умножены на коэффициенты: 1,08 - для латуни; 1,134 - для меди; 0,35 - для алюминиевого сплава.

ПРИЛОЖЕНИЕ 2

Рекомендуемое

Толщина скрепляемого пакета

мм

Длина заклепки l

Расчетная толщина скрепляемого пакета ≈ при номинальном диаметре стержня d

1,0

1,2

1,4

1,6

2,0

2,5

3,0

(3,5)

4,0

5,0

6,0

8,0

10,0

3

2,5

2,5

2,5

2,0

-

-

-

-

-

-

-

-

-

4

3,5

3,5

3,5

3,0

3,0

-

-

-

-

-

-

-

-

5

4,5

4,5

4,5

4,0

4,0

3,5

3,5

-

-

-

-

-

-

6

5,5

5,5

5,5

5,0

5,0

4,5

4,5

4,0

-

-

-

-

-

7

6,5

6,5

6,5

6,0

6,0

5,5

5,5

5,0

5,0

-

-

-

-

8

7,5

7,5

7,5

7,0

7,0

6,5

6,5

6,0

6,0

5,0

-

-

-

9

-

-

8,5

8,0

8,0

7,5

7,5

7,0

7,0

6,0

-

-

-

10

-

-

-

9,0

9,0

8,5

8,5

8,0

8,0

7,0

7,0

6,0

-

(11)

-

-

-

-

10,0

9,5

9,5

9,0

9,0

8,0

8,0

7,0

-

12

-

-

-

-

11,0

10,5

10,5

10,0

10,0

9,0

9,0

8,0

-

(13)

-

-

-

-

12,0

11,5

11,5

11,0

11,0

10,0

10,0

9,0

-

14

-

-

-

-

13,0

12,5

12,5

12,0

12,0

11,0

11,0

10,0

-

(15)

-

-

-

-

14,0

13,5

13,5

13,0

13,0

12,0

12,0

11,0

10,0

16

-

-

-

-

15,0

14,5

14,5

14,0

14,0

13,0

13,0

12,0

11,0

(17)

-

-

-

-

-

15,5

15,5

15,0

15,0

14,0

14,0

13,0

12,0

18

-

-

-

-

-

16,5

16,5

16,0

16,0

15,0

15,0

14,0

13,0

20

-

-

-

-

-

18,5

18,5

18,0

18,0

17,0

17,0

16,0

15,0

22

-

-

-

-

-

-

20,5

20,0

20,0

19,0

19,0

18,0

17,0

24

-

-

-

-

-

-

22,5

22,0

22,0

21,0

21,0

20,0

19,0

26

-

-

-

-

-

-

24,5

24,0

24,0

23,0

23,0

22,0

21,0

28

-

-

-

-

-

-

26,5

26,0

26,0

25,0

25,0

24,0

23,0

30

-

-

-

-

-

-

28,5

28,0

28,0

27,0

27,0

26,0

25,0

32

-

-

-

-

-

-

30,5

30,0

30,0

29,0

29,0

28,0

27,0

34

-

-

-

-

-

-

32,5

32,0

32,0

31,0

31,0

30,0

29,0

36

-

-

-

-

-

-

34,5

34,0

34,0

33,0

33,0

32,0

31,0

38

-

-

-

-

-

-

36,5

36,0

36,0

35,0

35,0

34,0

33,0

40

-

-

-

-

-

-

38,5

38,0

38,0

37,0

37,0

36,0

35,0

42

-

-

-

-

-

-

-

-

40,0

39,0

39,0

38,0

37,0

45

-

-

-

-

-

-

-

-

43,0

42,0

42,0

41,0

40,0

48

-

-

-

-

-

-

-

-

46,0

45,0

45,0

44,0

43,0

50

-

-

-

-

-

-

-

-

48,0

47,0

47,0

46,0

45,0

52

-

-

-

-

-

-

-

-

-

49,0

49,0

48,0

47,0

55

-

-

-

-

-

-

-

-

-

52,0

52,0

51,0

50,0

58

-

-

-

-

-

-

-

-

-

55,0

55,0

54,0

53,0

60

-

-

-

-

-

-

-

-

-

57,0

57,0

56,0

55,0

65

-

-

-

-

-

-

-

-

-

-

-

-

60,0
