МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ПРОФИЛЬ ПОЛОСОВОЙ БИЧЕВОЙ
ДЛЯ СЕЛЬСКОХОЗЯЙСТВЕННЫХ МАШИН

Сортамент

Agricultural machinery. Ribbed bar strip section.
Dimensions

ГОСТ
12492.6-90

Дата введения 01.01.91

Настоящий стандарт распространяется на горячекатаный полосовой бичевой профиль.

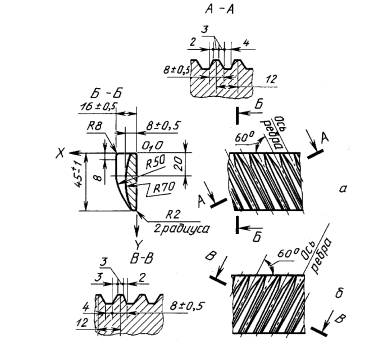

1. Формы, размеры, предельные отклонения по ним, масса 1 м профиля должны соответствовать указанным на чертеже и в таблице.

а - с направлением по правой винтовой линии; б-с
направлением по левой винтовой линии





Марка стали

Масса 1 м профиля,

кг

Координаты центра тяжести, мм

Момент инерции, см4

Без учета ребра

По максимальной высоте ребра

Без учета ребра

По максимальной высоте ребра

X

Y

X

Y

Ix

Iy

Ix

Iy

50Г по

ГОСТ 4543

3,34

3,43

21,34

6,94

19,6

4,07

0,13

7,64

1,07

Примечание. По согласованию потребителя с изготовителем допускается изготовлять профили с односторонним допуском на ширину ± 2 мм.

2. Кривизна профиля в вертикальной и горизонтальной плоскостях не должна превышать 0,5 % длины. По требованию потребителя профили изготовляют с кривизной не более 0,2 % длины.

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТАН И ВНЕСЕН Министерством металлургии СССР

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по управлению качеством продукции и стандартам от 30.03.90 № 752

3. ВЗАМЕН ГОСТ 12492.9-72

4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Обозначение НТД, на который дана ссылка

Номер пункта

ГОСТ 4543-71

1

5. Ограничение срока действия снято по протоколу № 7-95 Межгосударственного Совета по стандартизации, метрологии и сертификации (ИУС 11-95)

6. ПЕРЕИЗДАНИЕ
