МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ПРОФИЛЬ ДЛЯ ОБОДЬЕВ КОЛЕС
СЕЛЬСКОХОЗЯЙСТВЕННЫХ МАШИН

Сортамент

Agricultural machinery. Section for wheel rims.
Dimensions

ГОСТ
12492.5-90

Дата введения 01.01.91

Настоящий стандарт распространяется на горячекатаный профиль для ободьев колес.

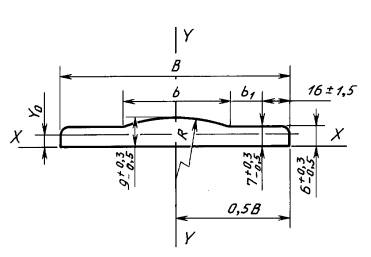

1. Форма, размеры, предельные отклонения по ним, площадь поперечного сечения, масса 1 м профиля, справочные значения относительно осей должны соответствовать указанным на чертеже и в таблице.

Марка стали

В, мм

Ь, мм

Ь, мм

Уо, мм

R, мм

Площадь сечения,

см2

Масса 1 м профиля, кг

Момент инерции, см4

Номин.

Пред.

откл.

Ix

Iy

СтЗспЗ

СтЗпсЗ и

Ст5сп2 по

ГОСТ 535

120

+ 1,1

- 2,4

54

17

3,79

183

8,92

7,0

0,33

95,83

20, 20пс по

ГОСТ 1050

180

+ 1,5

- 3,6

74

37

3,78

343

13,4

10,51

0,36

328,55

2. Кривизна профиля в вертикальной и горизонтальной плоскостях не должна превышать 0,5 % длины. По требованию потребителя профили изготовляют с кривизной не более 0,2% длины.

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТАН И ВНЕСЕН Министерством металлургии СССР

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по управлению качеством продукции и стандартам от 30.03.90 № 752

3. ВЗАМЕН ГОСТ 12492.8-72

4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Обозначение НТД, на который дана ссылка

Номер пункта

ГОСТ 535-88

1

ГОСТ 1050-88

1

5. Ограничение срока действия снято по протоколу № 7-95 Межгосударственного Совета по стандартизации, метрологии и сертификации (ИУС 11-95)

6. ПЕРЕИЗДАНИЕ
