МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ПРОФИЛЬ ОДНОЖЕЛОБЧАТЫЙ
ДЛЯ СЕЛЬСКОХОЗЯЙСТВЕННЫХ МАШИН

Сортамент

Agricultural machinery. One-notched section.
Dimensions

ГОСТ
12492.4-90

Дата введения 01.01.91

Настоящий стандарт распространяется на горячекатаный одножелобчатый профиль.

1. По точности прокатки профиль изготовляют: повышенной точности - Б;

обычной точности - В.

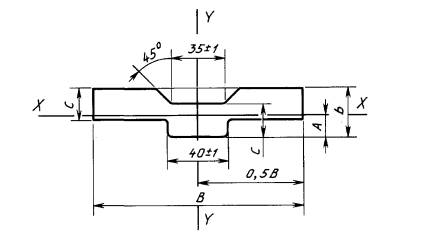

2. Форма, размеры, предельные отклонения по ним, площадь поперечного сечения, масса 1 м профиля, справочные значения относительно осей должны соответствовать указанным на чертеже и в таблице.

Марка стали

В, мм

b, мм

С, мм

Номинальная

Предельные отклонения для точности изготовления

Номинальная

Предельные отклонения для точности изготовления

Номинальная

Предельные отклонения для точности изготовления

В

Б

В

Б

В

Б

СтЗспЗ

СтЗпсЗ

120

+2,0

-2,5

-

15

+0,5 -0,7

-

10

+0,5 -0,7

-

Ст5сп2 по

ГОСТ 535

140

+2,0

-2,5

+0

-2,5

15

+0,5 -0,7

+0 -0,7

10

+0,5 -0,7

+0 -0,7

09Г2С по

ГОСТ 19281

140

+2,0

-2,5

-

13

+0,5 -0,7

-

8

+0,5 -0,7

-

Продолжение

Марка стали

А

Площадь сечения, см2

Масса 1 м проката, кг

Момент инерции,см4

Lx

Ly

СтЗспЗ

СтЗпсЗ

8,21

12,25

9,61

1,71

145,14

Ст5сп2 по

ГОСТ 535

8,46

14,25

11,19

1,93

229,80

09Г2С по

ГОСТ 19281

7,46

11,45

9,0

1,20

184,07

3. Кривизна профиля в вертикальной и горизонтальной плоскостях не должна превышать 0,5 % длины. По требованию потребителя профили изготовляют с кривизной не более 0,2 % длины.

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТАН И ВНЕСЕН Министерством металлургии СССР

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по управлению качеством продукции и стандартам от 30.03.90 № 752

3. ВЗАМЕН ГОСТ 12492.7-72

4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Обозначение НТД, на который дана ссылка

Номер пункта

ГОСТ 535-88

2

ГОСТ 19281-89

2

5. Ограничение срока действия снято по протоколу № 7-95 Межгосударственного Совета по стандартизации, метрологии и сертификации (ИУС 11-95)

6. ПЕРЕИЗДАНИЕ
